本技術涉及衛浴產品制造，具體涉及一種花灑支架以及便攜式燃氣熱水器。

背景技術：

1、在露營、野外探險、海灘等靈活多變的戶外環境中，用戶往往會在各種不同直徑的樹枝、帳篷桿、車輛架或者提手等圓桿或圓管上懸掛花灑。

2、然而，現有技術中的花灑支架具有較大的局限性，只能與特定直徑的圓柱形物體兼容使用，這不僅縮小了花灑支架的適用范圍，也極大程度上影響了用戶的使用體驗，同時無法滿足用戶在戶外使用的需求。

技術實現思路

1、為了克服上述現有技術所述的缺陷，本實用新型目的之一提供了一種花灑支架以及便攜式燃氣熱水器，第一彈性件對頂壓塊施加的彈力作用與支架一端配合并對不同直徑的圓桿或圓管進行夾持，從而提供更高的適應性和靈活性，為用戶在戶外環境中使用花灑支架提供了更多實用性，滿足了用戶在戶外多樣化使用需求。

2、本實用新型的目的之二提供一種便攜式燃氣熱水器，提手與頂蓋采用折疊方式，縮小整體體積和包裝尺寸，節省運輸空間并降低運輸成本，同時花灑支架可夾持在提手上以滿足用戶在戶外懸掛花灑的需求。

3、本實用新型為解決其問題所采用的技術方案是：

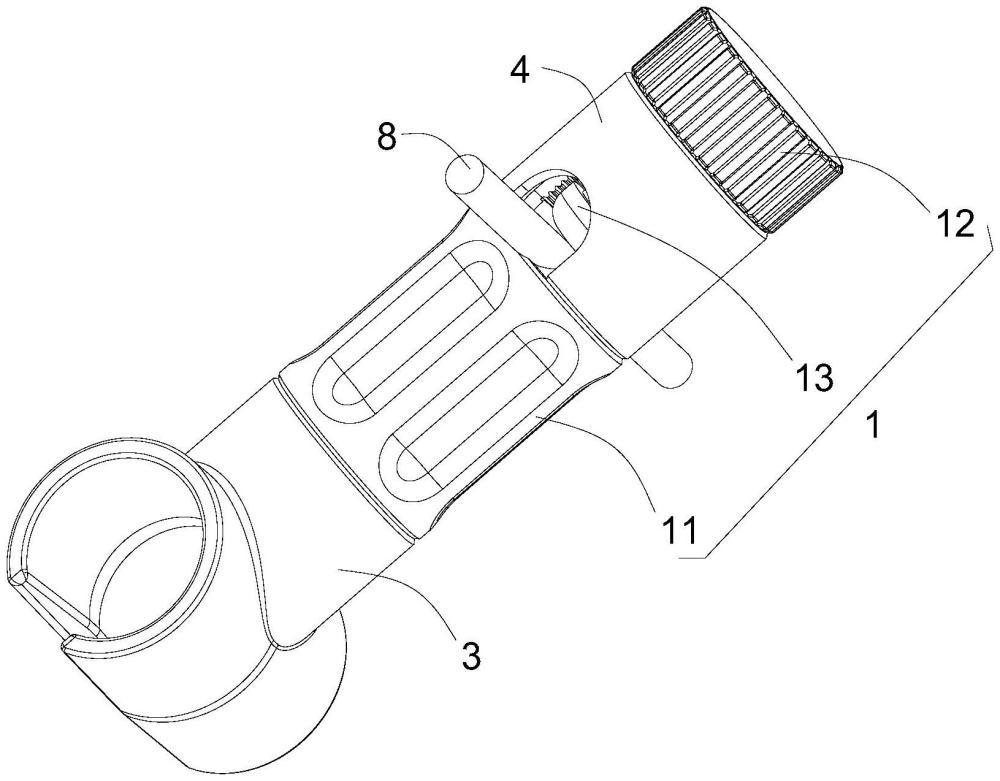

4、一種花灑支架，包括：

5、固定座，其用于放置花灑；

6、夾緊組件，其包括支架、與所述支架一端螺紋連接的旋緊蓋以及與所述旋緊蓋連接的頂壓塊；所述固定座設置在所述支架另一端；

7、其中，還包括第一彈性件，當轉動所述旋緊蓋并壓縮所述第一彈性件時，所述頂壓塊在所述第一彈性件的彈力作用下與所述支架一端配合進行夾持。

8、進一步地，所述支架一端設有第一u形槽；所述頂壓塊設有頂壓端以及受壓端，所述受壓端與所述第一彈性件一端連接，所述旋緊蓋與所述第一彈性件另一端連接；

9、當轉動所述旋緊蓋時，所述旋緊蓋與所述受壓端將所述第一彈性件壓縮并提供彈力作用于所述受壓端上，所述受壓端在所述第一彈性件的彈力作用下驅使所述頂壓端伸進所述第一u形槽內以實現夾持。

10、進一步地，所述旋緊蓋設有凸柱且所述凸柱內開設有插槽，所述頂壓塊包括壓塊以及插塊，所述頂壓端為所述壓塊，所述受壓端為所述插塊；所述插塊插接于所述插槽內以實現所述頂壓塊與所述旋緊蓋連接且兩者之間可相對滑動；

11、所述插塊開設有安裝槽，所述第一彈性件一端卡接于所述安裝槽內，其另一端抵接于所述插槽底部；所述插塊在所述第一彈性件的彈力作用下驅使所述壓塊伸進所述第一u形槽內以實現夾持；

12、所述插槽內設有定位凸起，所述插塊外側壁上開設有定位槽，所述插塊插入所述插槽內時，所述定位槽與所述定位凸起卡接。

13、進一步地，所述支架包括支架本體以及位于所述支架本體一端的連接套，所述連接套上設有所述第一u形槽以及內螺紋；

14、所述凸柱設有外螺紋，所述凸柱與所述連接套螺紋連接，以使所述旋緊蓋與所述支架一端螺紋連接。

15、進一步地，還包括套設在所述連接套上的定位套，所述定位套上設有第二u形槽且所述第二u形槽與所述第一u形槽對稱布置。

16、進一步地，所述固定座包括放置架以及連接軸且兩者連接呈t字形，所述放置架上設有用于放置花灑的放置槽；

17、還包括第二彈性件，所述支架本體開設有第一通孔且在所述支架本體內安裝有螺母；所述連接軸開設有連通所述放置槽的第二通孔；所述連接軸通過螺栓依次穿過所述第二通孔、所述第二彈性件以及所述第一通孔后與所述螺母緊固并壓縮所述第二彈性件；

18、其中，所述連接軸上設有第一齒形筋，所述支架本體另一端設有第二齒形筋，所述連接軸與所述支架本體另一端連接時，所述第一齒形筋與所述第二齒形筋嚙合。

19、一種便攜式燃氣熱水器，包括所述的花灑支架，還包括熱水器主體、頂蓋以及設置在所述頂蓋上的提手，所述提手與所述頂蓋轉動連接，以使所述提手相對于所述頂蓋折疊或伸出；

20、所述頂壓塊在所述第一彈性件的彈力作用下與所述支架一端配合并夾持所述提手，以實現將所述花灑支架固定在所述提手上。

21、進一步地，所述頂蓋前后分別設有第一連接柱以及第二連接柱；所述第一連接柱開設有第一鉸接槽，所述第二連接柱開設有第二鉸接槽，所述第一鉸接槽與所述第二鉸接槽的開口方向一致；所述提手的一端與所述第一鉸接槽轉動連接，其另一端與所述第二鉸接槽轉動連接。

22、進一步地，所述第一鉸接槽內設有第一球形凸起，所述第二鉸接槽內設有第二球形凸起；

23、所述提手的一端設有第三球形凸起，其另一端設有第四球形凸起，當所述提手相對所述頂蓋轉動時，所述第三球形凸起相對所述第一球形凸起轉動，所述第四球形凸起相對所述第二球形凸起轉動。

24、進一步地，所述第一連接柱、所述第二連接柱以及所述提手均設置兩個；兩所述第一連接柱對稱設置且分別位于所述頂蓋兩側，兩所述第二連接柱對稱設置且分別位于所述頂蓋兩側，以使兩所述提手相對所述頂蓋呈對稱轉動折疊或伸出。

25、綜上所述，本實用新型具有如下技術效果：

26、1、本實用新型的花灑支架，通過轉動旋緊蓋，頂壓塊在第一彈性件的彈力作用下與支架一端配合進行夾持，由此，第一彈性件對頂壓塊施加的彈力作用與支架一端配合并對不同直徑的圓桿或圓管進行夾持，從而提供更高的適應性和靈活性，為用戶在戶外環境中使用花灑支架提供了更多可能性和實用性，也在一定程度上提高了用戶的體驗滿意度，滿足了用戶在戶外多樣化使用需求。

27、2、本實用新型的花灑支架，由于頂壓塊與支架一端配合下對能對不同直徑的圓桿或圓管進行夾持，可以在多種環境下配合不同直徑的圓桿或圓管進行使用，極大地拓展了其應用范圍，用戶可以靈活地找到合適的懸掛點來安裝花灑支架，從而實現戶外花灑的便利使用。

28、3、本實用新型的便攜式燃氣熱水器，提手與頂蓋采用轉動連接方式，可靈活相對于頂蓋折疊或伸出，顯著縮小便攜式燃氣熱水器的整體體積，進而縮小包裝尺寸，節省運輸空間并降低運輸成本，相較于傳統的固定式提手，避免了因提手占用空間大而帶來的存儲和放置難題，同時也避免了因此導致的包裝尺寸和運輸空間的增加，從而為用戶帶來了更加便捷和經濟的使用體驗。

技術特征：

1.一種花灑支架，其特征在于，包括：

2.根據權利要求1所述的花灑支架，其特征在于，所述支架一端設有第一u形槽；所述頂壓塊設有頂壓端以及受壓端，所述受壓端與所述第一彈性件一端連接，所述旋緊蓋與所述第一彈性件另一端連接；

3.根據權利要求2所述的花灑支架，其特征在于，所述旋緊蓋設有凸柱且所述凸柱內開設有插槽，所述頂壓塊包括壓塊以及插塊，所述頂壓端為所述壓塊，所述受壓端為所述插塊；所述插塊插接于所述插槽內以實現所述頂壓塊與所述旋緊蓋連接且兩者之間可相對滑動；

4.根據權利要求3所述的花灑支架，其特征在于，所述支架包括支架本體以及位于所述支架本體一端的連接套，所述連接套上設有所述第一u形槽以及內螺紋；

5.根據權利要求4所述的花灑支架，其特征在于，還包括套設在所述連接套上的定位套，所述定位套上設有第二u形槽且所述第二u形槽與所述第一u形槽對稱布置。

6.根據權利要求1-5中任一項所述的花灑支架，其特征在于，所述固定座包括放置架以及連接軸且兩者連接呈t字形，所述放置架上設有用于放置花灑的放置槽；

7.一種便攜式燃氣熱水器，包括權利要求1-6中任一項所述的花灑支架，其特征在于，還包括熱水器主體、頂蓋以及設置在所述頂蓋上的提手，所述提手與所述頂蓋轉動連接，以使所述提手相對于所述頂蓋折疊或伸出；

8.根據權利要求7所述的便攜式燃氣熱水器，其特征在于，所述頂蓋前后分別設有第一連接柱以及第二連接柱；所述第一連接柱開設有第一鉸接槽，所述第二連接柱開設有第二鉸接槽，所述第一鉸接槽與所述第二鉸接槽的開口方向一致；所述提手的一端與所述第一鉸接槽轉動連接，其另一端與所述第二鉸接槽轉動連接。

9.根據權利要求8所述的便攜式燃氣熱水器，其特征在于，所述第一鉸接槽內設有第一球形凸起，所述第二鉸接槽內設有第二球形凸起；

10.根據權利要求9所述的便攜式燃氣熱水器，其特征在于，所述第一連接柱、所述第二連接柱以及所述提手均設置兩個；兩所述第一連接柱對稱設置且分別位于所述頂蓋兩側，兩所述第二連接柱對稱設置且分別位于所述頂蓋兩側，以使兩所述提手相對所述頂蓋呈對稱轉動折疊或伸出。

技術總結
本技術公開了一種花灑支架以及便攜式燃氣熱水器，包括固定座、夾緊組件以及第一彈性件，固定座用于放置花灑；夾緊組件包括支架、與支架一端螺紋連接的旋緊蓋以及與旋緊蓋連接的頂壓塊；固定座設置在支架另一端；其中，當轉動旋緊蓋并壓縮第一彈性件時，頂壓塊在第一彈性件的彈力作用下與支架一端配合進行夾持。一種便攜式燃氣熱水器，提手相對于頂蓋折疊或伸出；頂壓塊在第一彈性件的彈力作用下與支架一端配合并夾持提手，以實現將花灑支架固定在提手上。本技術的頂壓塊與支架一端配合并對不同直徑的圓桿或圓管進行夾持，從而提供更高的適應性和靈活性，提手與頂蓋采用折疊方式，縮小整體體積和包裝尺寸，節省運輸空間并降低運輸成本。

技術研發人員：史衍龍,黃益來,翁宇陽,胡向前
受保護的技術使用者：廣東億暖熱能設備有限公司
技術研發日：20240619
技術公布日：2025/4/28
