本技術涉及片劑加工，具體為一種片劑加工用粗碎機。

背景技術：

1、片劑是一種較為常見的藥物制劑，多為口服制劑，而在片劑的加工生產過程中，需要先把大塊狀的藥材分解為小塊狀，從而方便人員加工使用，這一過程基本都是通過專業的粗碎機來完成。

2、現有的比如申請號cn202220846794.3，的中國發明專利,該專利公開了一種片劑加工用粗碎機，包括底座，所述底座的頂部設置有限位槽，所述限位槽的內部設置有一端延伸至底座頂部的儲料組件，所述底座的頂部設置有位于限位槽左側且數量為兩個并呈左右對稱分布的立柱，右側所述立柱的外側設置有一端與左側立柱外側活動連接且另一端延伸至儲料組件上方的橫板，所述橫板的頂部設置有一端延伸至儲料組件內部的粉碎組件，右側所述立柱的左側設置有位于橫板下方的u型板。該片劑加工用粗碎機，通過啟動驅動電機來使粉碎組件上下往復移動和使儲料桶左右往復移動，以此來提高刀片粉碎作業的范圍，使儲料桶中的藥材能夠充分粉碎。

3、現有的粗碎機在使用時傳動結構占用空間較大，在對粗碎完成后底部會有殘留，導致無法排出。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種片劑加工用粗碎機，具備了占用空間小的優點，解決了現有的粗碎機在使用時傳動結構占用空間較大，在對粗碎完成后底部會有殘留，導致無法排出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括底座、支撐桿、軸承、支撐柱和儲料桶，所述支撐桿固定連接在底座頂部的兩側，所述軸承固定連接在支撐桿內壁的頂部，所述支撐柱與軸承的內環固定連接，所述儲料桶設置在底座的頂部，所述儲料桶的兩側與支撐柱固定連接，所述支撐桿的后側固定連接有傾斜機構。

3、作為本實用新型優選的，所述傾斜機構包括固定架，所述固定架固定連接在支撐桿的后側，所述支撐柱的后側固定連接有傳動齒輪，所述固定架的頂部的左側開設有限位槽。

4、作為本實用新型優選的，所述限位槽內壁的底部開設有凹槽，所述限位槽的內壁活動連接有齒板，所述齒板的頂部與傳動齒輪的底部相嚙合。

5、作為本實用新型優選的，所述固定架頂部的右側固定連接有電機，所述電機的輸出端固定連接有傳動輪，所述傳動輪前側的左側固定連接有偏心柱。

6、作為本實用新型優選的，所述偏心柱的表面套設有傳動桿，所述傳動桿的左側與齒板活動連接。

7、作為本實用新型優選的，所述儲料桶頂部的左側開設有進料口，所述進料口的內壁活動連接有蓋板。

8、作為本實用新型優選的，所述儲料桶的頂部固定連接有攪拌裝置，所述儲料桶的底部開設有排料口，所述排料口的內壁活動連接有閥門。

9、作為本實用新型優選的，所述凹槽的內壁活動連接有滾輪，所述滾輪的頂部與齒板的底部活動連接。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過設置底座可以對支撐桿進行支撐，所述支撐桿可以對支撐柱和軸承進行支撐，軸承可以對支撐柱進行支撐，支撐柱可以對儲料桶進行支撐，解決了現有的粗碎機在使用時傳動結構占用空間較大，在對粗碎完成后底部會有殘留，導致無法排出的問題，具備了占用空間小的優點。

12、2、本實用新型通過設置傾斜機構，固定架可以對電機進行支撐固定，傳動齒輪可以帶動支撐柱旋轉，支撐柱可以帶動儲料桶旋轉，限位槽可以對齒板限位，避免齒板傾斜。

13、3、本實用新型通過設置凹槽和齒板，凹槽可以對滾輪提供活動的空間，通過齒板左右移動可以帶動傳動齒輪旋轉，從而使儲料桶傾斜，使底部的物料傾斜來進行翻料，達到攪拌均勻的效果。

技術特征：

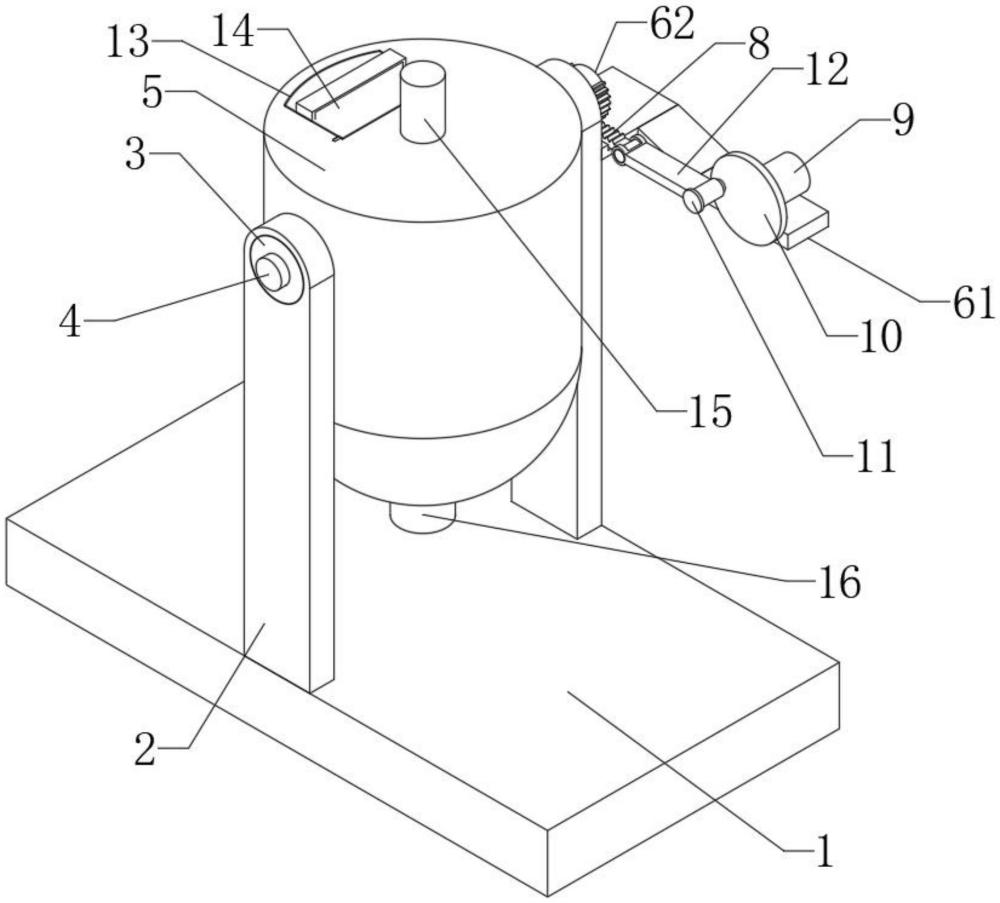

1.一種片劑加工用粗碎機，包括底座(1)、支撐桿(2)、軸承(3)、支撐柱(4)和儲料桶(5)，其特征在于：所述支撐桿(2)固定連接在底座(1)頂部的兩側，所述軸承(3)固定連接在支撐桿(2)內壁的頂部，所述支撐柱(4)與軸承(3)的內環固定連接，所述儲料桶(5)設置在底座(1)的頂部，所述儲料桶(5)的兩側與支撐柱(4)固定連接，所述支撐桿(2)的后側固定連接有傾斜機構(6)。

2.根據權利要求1所述的一種片劑加工用粗碎機，其特征在于：所述傾斜機構(6)包括固定架(61)，所述固定架(61)固定連接在支撐桿(2)的后側，所述支撐柱(4)的后側固定連接有傳動齒輪(62)，所述固定架(61)的頂部的左側開設有限位槽(63)。

3.根據權利要求2所述的一種片劑加工用粗碎機，其特征在于：所述限位槽(63)內壁的底部開設有凹槽(7)，所述限位槽(63)的內壁活動連接有齒板(8)，所述齒板(8)的頂部與傳動齒輪(62)的底部相嚙合。

4.根據權利要求2所述的一種片劑加工用粗碎機，其特征在于：所述固定架(61)頂部的右側固定連接有電機(9)，所述電機(9)的輸出端固定連接有傳動輪(10)，所述傳動輪(10)前側的左側固定連接有偏心柱(11)。

5.根據權利要求4所述的一種片劑加工用粗碎機，其特征在于：所述偏心柱(11)的表面套設有傳動桿(12)，所述傳動桿(12)的左側與齒板(8)活動連接。

6.根據權利要求1所述的一種片劑加工用粗碎機，其特征在于：所述儲料桶(5)頂部的左側開設有進料口(13)，所述進料口(13)的內壁活動連接有蓋板(14)。

7.根據權利要求1所述的一種片劑加工用粗碎機，其特征在于：所述儲料桶(5)的頂部固定連接有攪拌裝置(15)，所述儲料桶(5)的底部開設有排料口(16)，所述排料口(16)的內壁活動連接有閥門(17)。

8.根據權利要求3所述的一種片劑加工用粗碎機，其特征在于：所述凹槽(7)的內壁活動連接有滾輪(18)，所述滾輪(18)的頂部與齒板(8)的底部活動連接。

技術總結
本技術公開了一種片劑加工用粗碎機，包括底座、支撐桿、軸承、支撐柱和儲料桶，所述支撐桿固定連接在底座頂部的兩側，所述軸承固定連接在支撐桿內壁的頂部，所述支撐柱與軸承的內環固定連接，所述儲料桶設置在底座的頂部。本技術通過設置底座可以對支撐桿進行支撐，所述支撐桿可以對支撐柱和軸承進行支撐，軸承可以對支撐柱進行支撐，支撐柱可以對儲料桶進行支撐，解決了現有的粗碎機在使用時傳動結構占用空間較大，在對粗碎完成后底部會有殘留，導致無法排出的問題，具備了占用空間小的優點。

技術研發人員：鄧清文
受保護的技術使用者：遂寧市中通實業集團動物藥業有限公司
技術研發日：20240624
技術公布日：2025/4/28
