本技術屬于過濾，具體的說是一種油渣分離隔膜過濾裝置。

背景技術：

1、茶油是一種使用山茶籽為原料制作而成的一種植物油，制作的工序包括選籽、壓榨、精煉、過濾等步驟，而油渣過濾主要是用于提高油品的純度和質量。

2、現有的茶油生產在對油渣過濾時，通常會采用隔膜過濾機進行過濾，通過將原料導入到隔膜過濾機內，通過對隔膜板施加壓力將原料內的油擠出，從油管內排出收集，再將剩下的油餅從隔膜板取下，在長時間使用觀察中，發現現有的隔膜過濾機在過濾后，擠壓后的油餅會殘留在隔膜板內，存在當將油餅從隔膜板內清理后，會有一些油渣顆粒殘留在隔膜板的濾網內，導致堵塞濾網的網孔的問題。

3、為此，本實用新型提供一種油渣分離隔膜過濾裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中提出的至少一個問題，提出的一種油渣分離隔膜過濾裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種油渣分離隔膜過濾裝置，包括一對固定桿；所述固定桿底部固接有多個固定腿；所述固定桿頂部固接有料箱；所述料箱側壁連通有進料管；所述料箱側壁連通有一對第一出油管；所述料箱遠離進料管一側壁滑動連接有多個濾板；所述固定桿頂部固接有第一固定板；所述第一固定板側壁固接有液壓缸；所述液壓缸端部固接有壓板；所述壓板與濾板固接；所述料箱與第一固定板頂部均固接有第一連接桿；所述第一連接桿端部固接有直線電機；所述直線電機輸出端固接有出水管；所述料箱與第一固定板頂部均固接有第二連接桿；所述第二連接桿側壁固接有滑桿；所述滑桿中部滑動連接有滑塊；所述出水管端部與滑塊側壁固接；所述料箱頂部固接有水泵；所述料箱側壁固接有第一過濾箱；所述第一過濾箱與水泵連通；所述水泵與出水管連通；此步驟通過設置水泵連接第一過濾箱與出水管，可在使用結束后對濾板進行沖洗，將殘留在濾板內的油渣顆粒沖洗掉，同時直線電機配合滑塊可使出水管進行往復移動，可提高對濾板的沖洗效果，以減少油渣殘留在濾板內導致堵塞的情況。

3、優選的，所述出水管底部連通有多個金屬波紋管；所述金屬波紋管端部固接有噴頭；此步驟通過設置金屬波紋管連接噴頭和出水管，可對水流進行分散提高水流的噴灑范圍，以提高對濾板沖洗的均勻度，同時金屬波紋管帶動噴頭改變噴灑方向，以適應濾板上油渣殘留位置密集的區域，以提高沖洗的效果。

4、優選的，所述固定腿內側壁固接有輸送帶；所述輸送帶端部固接有下料斗；此步驟通過設置輸送帶連接下料斗，便于對擠壓結束后的油渣收集，減少需要從固定桿底部放置收集設備操作不便的情況，以提高收集時的便捷度。

5、優選的，所述輸送帶端部固接有第二固定板；所述第二固定板為遠離下料斗設置；所述第二固定板側壁固接有刮板；此步驟通過設置第二固定板與刮板，可對輸送帶表面刮掃，以減少輸送帶在輸送油渣時，殘留在輸送帶表面導致臟污的情況。

6、優選的，所述固定腿側壁固接有收集槽；所述收集槽內放置有抽拉盒；所述抽拉盒與收集槽滑動配合；此步驟通過設置收集槽與抽拉盒，可對從輸送帶表面刮落的油渣收集，減少油渣散落導致臟污的情況。

7、優選的，所述第一出油管端部連通有第二過濾箱；所述第二過濾箱側壁連通有第二出油管；此步驟通過設置第二過濾箱連接第一出油管和第二出油管，可對排出的油進行二次過濾，以減少油內殘留油渣的情況，以提高油品的質量。

8、本實用新型的有益效果如下：

9、1.本實用新型所述的一種油渣分離隔膜過濾裝置，通過設置水泵連接第一過濾箱與出水管，可在使用結束后對濾板進行沖洗，將殘留在濾板內的油渣顆粒沖洗掉，同時直線電機配合滑塊可使出水管進行往復移動，可提高對濾板的沖洗效果，以減少油渣殘留在濾板內導致堵塞的情況。

10、2.本實用新型所述的一種油渣分離隔膜過濾裝置，通過設置金屬波紋管連接噴頭和出水管，可對水流進行分散提高水流的噴灑范圍，以提高對濾板沖洗的均勻度，同時金屬波紋管帶動噴頭改變噴灑方向，以適應濾板上油渣殘留位置密集的區域，以提高沖洗的效果。

技術特征：

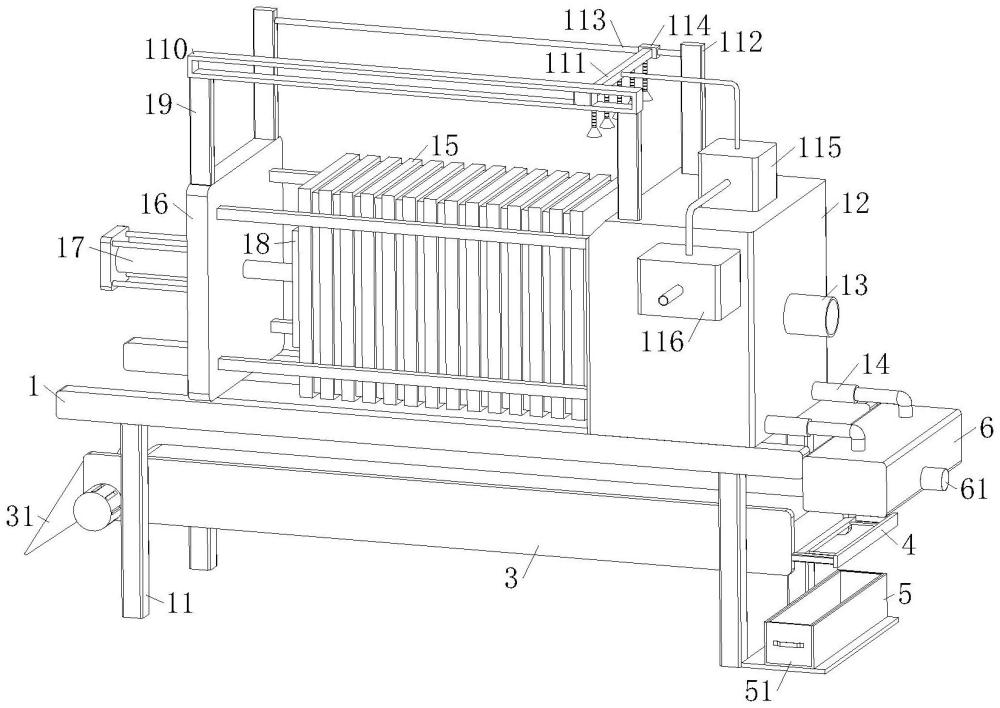

1.一種油渣分離隔膜過濾裝置，包括一對固定桿(1)；其特征在于：所述固定桿(1)底部固接有多個固定腿(11)；所述固定桿(1)頂部固接有料箱(12)；所述料箱(12)側壁連通有進料管(13)；所述料箱(12)側壁連通有一對第一出油管(14)；所述料箱(12)遠離進料管(13)一側壁滑動連接有多個濾板(15)；所述固定桿(1)頂部固接有第一固定板(16)；所述第一固定板(16)側壁固接有液壓缸(17)；所述液壓缸(17)端部固接有壓板(18)；所述壓板(18)與濾板(15)固接；所述料箱(12)與第一固定板(16)頂部均固接有第一連接桿(19)；所述第一連接桿(19)端部固接有直線電機(110)；所述直線電機(110)輸出端固接有出水管(111)；所述料箱(12)與第一固定板(16)頂部均固接有第二連接桿(112)；所述第二連接桿(112)側壁固接有滑桿(113)；所述滑桿(113)中部滑動連接有滑塊(114)；所述出水管(111)端部與滑塊(114)側壁固接；所述料箱(12)頂部固接有水泵(115)；所述料箱(12)側壁固接有第一過濾箱(116)；所述第一過濾箱(116)與水泵(115)連通；所述水泵(115)與出水管(111)連通。

2.根據權利要求1所述的一種油渣分離隔膜過濾裝置，其特征在于：所述出水管(111)底部連通有多個金屬波紋管(2)；所述金屬波紋管(2)端部固接有噴頭(21)。

3.根據權利要求2所述的一種油渣分離隔膜過濾裝置，其特征在于：所述固定腿(11)內側壁固接有輸送帶(3)；所述輸送帶(3)端部固接有下料斗(31)。

4.根據權利要求3所述的一種油渣分離隔膜過濾裝置，其特征在于：所述輸送帶(3)端部固接有第二固定板(4)；所述第二固定板(4)為遠離下料斗(31)設置；所述第二固定板(4)側壁固接有刮板(41)。

5.根據權利要求4所述的一種油渣分離隔膜過濾裝置，其特征在于：所述固定腿(11)側壁固接有收集槽(5)；所述收集槽(5)內放置有抽拉盒(51)；所述抽拉盒(51)與收集槽(5)滑動配合。

6.根據權利要求5所述的一種油渣分離隔膜過濾裝置，其特征在于：所述第一出油管(14)端部連通有第二過濾箱(6)；所述第二過濾箱(6)側壁連通有第二出油管(61)。

技術總結
本技術屬于過濾技術領域，具體的說是一種油渣分離隔膜過濾裝置，包括一對固定桿；所述固定桿底部固接有多個固定腿；所述固定桿頂部固接有料箱；所述料箱側壁連通有進料管；所述料箱側壁連通有一對第一出油管；所述料箱遠離進料管一側壁滑動連接有多個濾板；所述固定桿頂部固接有第一固定板；所述第一固定板側壁固接有液壓缸；所述液壓缸端部固接有壓板；所述壓板與濾板固接；此步驟通過設置水泵連接第一過濾箱與出水管，可在使用結束后對濾板進行沖洗，將殘留在濾板內的油渣顆粒沖洗掉，同時直線電機配合滑塊可使出水管進行往復移動，可提高對濾板的沖洗效果，以減少油渣殘留在濾板內導致堵塞的情況。

技術研發人員：田海林,唐婷,滕從妮,楊金蘭,辛序淼
受保護的技術使用者：湖南潤農生態茶油有限公司
技術研發日：20240702
技術公布日：2025/4/28
