本技術涉及石膏料漿過濾，具體涉及一種石膏料漿抽濾裝置。

背景技術：

1、石膏是單斜晶系礦物，是主要化學成分為硫酸鈣的水合物；石膏是一種用途廣泛的工業材料和建筑材料；可用于水泥緩凝劑、石膏建筑制品、模型制作、醫用食品添加劑、硫酸生產、紙張填料、油漆填料等；在利用石膏進行生產時，經常需要對石膏漿料進行過濾，如申請號為201920956540.5的專利公布了一種易于排料的抽濾裝置，該裝置不僅可對原料進行過濾，還可對過濾結構進行清理，同時實現對負壓抽濾，具備過濾效率高，實用性好。

2、然而在對石膏料漿進行抽濾時，石膏料漿很可能落在裝置內部的抽濾口處，進而造成抽濾口堵塞影響抽濾過程的正常進行。

3、為此，我們提出了一種石膏料漿抽濾裝置。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供防堵性能好、保證抽濾正常進行等優點，詳見下文闡述。

2、為實現上述目的，本實用新型提供了以下技術方案：

3、本實用新型提供的一種石膏料漿抽濾裝置，包括殼體、防堵部和控制器；

4、所述殼體的中部設置有過濾部，所述殼體的左側設置有抽氣部，所述殼體的下端面四角位置均設置有支腿，所述殼體的下端中部設置有排放部；

5、所述防堵部和殼體的內部連通；

6、所述控制器位于殼體的外側，所述控制器的輸入端電連接外在電源的輸出端。

7、作為優選，所述過濾部包括濾板，所述濾板和殼體的中部滑動連接，所述濾板的右端穿過殼體且連接有安裝板，所述安裝板的右端連接有兩個左右對稱的伸縮氣缸，所述伸縮氣缸的中部設置有安裝座，兩個所述安裝座分別與殼體的前后兩端連接，所述伸縮氣缸的輸入端電連接控制器的輸出端，實現過濾部和殼體之間的連接安裝，保證該抽濾裝置的過濾功能。

8、作為優選，所述殼體的中部設置有與濾板對應的滑槽，所述濾板和滑槽配合安裝，為過濾部和殼體之間的連接安裝奠定基礎，保證濾板和殼體連接處的密封性。

9、作為優選，所述抽氣部包括抽氣管，所述抽氣管的中部設置有單向閥，所述抽氣管的一端設置有氣泵，所述抽氣管和氣泵的進氣口連通，所述抽氣管的另一端貫穿殼體，所述抽氣管和殼體的內部位于過濾部下端的空間連通，所述氣泵的輸入端電連接控制器的輸出端，實現抽氣部和殼體之間的連接安裝，保證抽氣部的正常工作，配合過濾部存在保證該裝置的抽濾功能。

10、作為優選，所述排放部包括排放管，所述排放管的上端和殼體的內部連通，所述排放管上設置有閥門，保證該裝置在石膏漿料抽濾后的排放工作。

11、作為優選，所述防堵部包括內防堵蓋板和外遮擋板，所述內防堵蓋板蓋在抽氣管與殼體的連接端外側，所述內防堵蓋板和殼體的內壁連接，所述內防堵蓋板上設置有均勻分布的進氣孔，所述外遮擋板蓋在內防堵蓋板的外側，所述外遮擋板的長度大于內防堵蓋板的長度，所述外遮擋板的上端通過合頁和殼體的內壁連接，所述外遮擋板和殼體的內壁之間設置有彈簧，實現防堵部的連接安裝，實現對抽氣管與殼體的連接端的雙重遮擋，避免抽氣管與殼體的連接端堵塞，保證抽濾過程的正常進行。

12、作為優選，所述彈簧的一端和殼體連接，所述彈簧的另一端和外遮擋板的下端連接，保證外遮擋板的晃蕩，便于落在其上物料的掉落。

13、本實用新型的有益效果在于：

14、具備防堵部，在保證該裝置對石膏漿料抽濾的前提下，可有效的避免抽氣部與殼體連接端在石膏漿料抽濾的過程中發生堵塞，保證該抽濾裝置的正常工作，同時外遮擋板和彈簧配合使用，便于石膏漿料從防堵部上落下，有效降低石膏漿料大量滯留凝結在防堵部上可能造成的浪費，功能更為全面化，便于產品的推廣和使用。

技術特征：

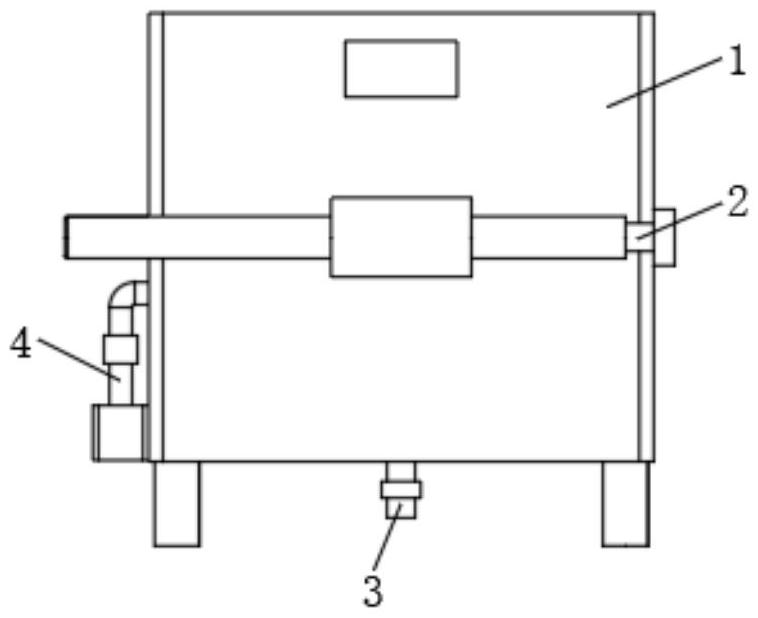

1.一種石膏料漿抽濾裝置,其特征在于：包括殼體(1)、防堵部(5)和控制器(8)；

2.根據權利要求1所述一種石膏料漿抽濾裝置，其特征在于：所述過濾部(2)包括濾板(24)，所述濾板(24)和殼體(1)的中部滑動連接，所述濾板(24)的右端穿過殼體(1)且連接有安裝板(23)，所述安裝板(23)的右端連接有兩個左右對稱的伸縮氣缸(22)，所述伸縮氣缸(22)的中部設置有安裝座(21)，兩個所述安裝座(21)分別與殼體(1)的前后兩端連接，所述伸縮氣缸(22)的輸入端電連接控制器(8)的輸出端。

3.根據權利要求2所述一種石膏料漿抽濾裝置，其特征在于：所述殼體(1)的中部設置有與濾板(24)對應的滑槽(6)，所述濾板(24)和滑槽(6)配合安裝。

4.根據權利要求1所述一種石膏料漿抽濾裝置，其特征在于：所述抽氣部(4)包括抽氣管(43)，所述抽氣管(43)的中部設置有單向閥(42)，所述抽氣管(43)的一端設置有氣泵(41)，所述抽氣管(43)和氣泵(41)的進氣口連通，所述抽氣管(43)的另一端貫穿殼體(1)，所述抽氣管(43)和殼體(1)的內部位于過濾部(2)下端的空間連通，所述氣泵(41)的輸入端電連接控制器(8)的輸出端。

5.根據權利要求1所述一種石膏料漿抽濾裝置，其特征在于：所述排放部(3)包括排放管(31)，所述排放管(31)的上端和殼體(1)的內部連通，所述排放管(31)上設置有閥門(32)。

6.根據權利要求4所述一種石膏料漿抽濾裝置，其特征在于：所述防堵部(5)包括內防堵蓋板(52)和外遮擋板(54)，所述內防堵蓋板(52)蓋在抽氣管(43)與殼體(1)的連接端外側，所述內防堵蓋板(52)和殼體(1)的內壁連接，所述內防堵蓋板(52)上設置有均勻分布的進氣孔(53)，所述外遮擋板(54)蓋在內防堵蓋板(52)的外側，所述外遮擋板(54)的長度大于內防堵蓋板(52)的長度，所述外遮擋板(54)的上端通過合頁(51)和殼體(1)的內壁連接，所述外遮擋板(54)和殼體(1)的內壁之間設置有彈簧(55)。

7.根據權利要求6所述一種石膏料漿抽濾裝置，其特征在于：所述彈簧(55)的一端和殼體(1)連接，所述彈簧(55)的另一端和外遮擋板(54)的下端連接。

技術總結
本技術公開了一種石膏料漿抽濾裝置，包括殼體、防堵部和控制器；所述殼體的中部設置有過濾部，所述殼體的左側設置有抽氣部，所述殼體的下端面四角位置均設置有支腿，所述殼體的下端中部設置有排放部；所述防堵部和殼體的內部連通；所述控制器位于殼體的外側，所述控制器的輸入端電連接外在電源的輸出端；其優點在于：具備防堵部，在保證該裝置對石膏漿料抽濾的前提下，可有效的避免抽氣部與殼體連接端在石膏漿料抽濾的過程中發生堵塞，保證該抽濾裝置的正常工作，同時外遮擋板和彈簧配合使用，便于石膏漿料從防堵部上落下，有效降低石膏漿料大量滯留凝結在防堵部上可能造成的浪費，功能更為全面化，便于產品的推廣和使用。

技術研發人員：張軻,宋鵬飛
受保護的技術使用者：東磐科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
