本技術涉及有機溶劑回收，具體為一種有機溶劑汽化脫除裝置。

背景技術：

1、有機溶劑是一大類在生活和生產中廣泛應用的有機化合物，分子量不大，它存在于涂料、粘合劑、漆和清潔劑中，經常使用的如苯乙烯、全氯乙烯、三氯乙烯、乙烯乙二醇醚和三乙醇胺，有機溶劑能溶解一些不溶于水的(如油脂、蠟、樹脂、橡膠、染料等)的有機化合物，其特點是在常溫常壓下呈液態，具有較大的揮發性，在溶解過程中，溶質與溶劑的性質均無改變，有機溶劑中存在在水中具有高溶解度的有機溶劑，水溶性有機溶劑在進行回收再利用時，經常混合有水，因此需要對混合溶液中的有機溶劑并進行精制脫除回收。回收的混合液除有機溶劑和水以外，還有可能包含離子性物質、微粒等難揮發性的雜質、與作為再利用對象的有機溶劑不同的有機物質，當前對有機溶劑的回收經常采用汽化脫除法，即使用對處理對象物質進行親和性的滲透汽化分離膜對混合液進行過濾處理，使水分等無用物質透過滲透汽化分離膜向低壓一側移動，從而達到濃縮有機溶劑進行回收利用的目的，給有機溶劑的汽化脫除回收工作帶來了很大的便利。但是，現有的有機溶劑汽化脫除裝置在使用中發現，其不便于對滲透汽化分離膜進行裝拆，導致不便于及時更換滲透汽化分離膜，容易造成滲透汽化分離膜損壞，難以保證對有機溶劑的脫除濃縮效果，給有機溶劑的汽化脫除回收帶來了很多麻煩。

技術實現思路

1、針對以上問題，本實用新型的目的在于：提供一種有機溶劑汽化脫除裝置，便于對滲透汽化分離膜進行快速裝拆，便于及時更換滲透汽化分離膜，能夠有效防止長期使用導致滲透汽化分離膜損壞的問題，便于保證對有機溶劑的汽化脫除除雜效果，便于回收有機溶劑，解決上述背景技術中提出的問題。

2、為實現以上目的，本實用新型采用的技術方案：一種有機溶劑汽化脫除裝置，包括箱體，所述箱體的兩側均固定安裝有支撐板，所述箱體上固定并貫穿有頂部為開口的安裝盒，所述箱體的底部固定并連通有兩個出料斗，所述出料斗的底部均固定并連通有排料管，所述安裝盒位于兩個出料斗之間，所述箱體的兩側均固定并連通有進料管，所述箱體的一側內壁上固定安裝有加熱板，所述安裝盒的兩側內壁上均貫穿有矩形通孔，所述矩形通孔與箱體連通，所述安裝盒內滑動安裝有第一安裝框，所述第一安裝框內設有滲透汽化分離膜，所述安裝盒上固定套設有環形限位盤，所述第一安裝框與環形限位盤的內壁滑動連接，所述第一安裝框的兩側均開設有多個第一通孔，所述第一通孔內滑動貫穿有插桿，所述環形限位盤的兩側均設有連接板，所述插桿的一端延伸至環形限位盤外并固定在對應的連接板上，所述環形限位盤的兩側均轉動安裝有第一絲桿，所述第一絲桿螺紋貫穿對應的連接板。

3、為了便于快速更換滲透汽化分離膜：

4、作為上述技術方案的進一步改進：所述第一安裝框還包括第二安裝框，所述第二安裝框滑動安裝在第一安裝框內，所述第二安裝框的頂部開設有多個卡槽，所述第一安裝框的頂部內壁上開設有多個圓槽，所述圓槽內滑動安裝有內螺紋筒，所述內螺紋筒的底端滑動安裝在對應的卡槽內，所述內螺紋筒內螺紋安裝有第二絲桿，所述第二絲桿的頂端延伸至第一安裝框外。

5、本改進的有益效果為：通過這樣設置，從而能夠實現對滲透汽化分離膜的快速裝拆，進而便于快速更換滲透汽化分離膜，能夠避免同時對第一安裝框進行更換的問題，有利于節省材料成本。

6、為了防止安裝盒漏液：

7、作為上述技術方案的進一步改進：所述安裝盒的兩側內壁上均固定安裝有環形密封墊，所述環形密封端與第一安裝框滑動連接。

8、本改進的有益效果為：通過設置環形密封端，從而能夠防止安裝盒漏液。

9、為了便于插桿橫移：

10、作為上述技術方案的進一步改進：所述環形限位盤的兩側內壁上均貫穿有多個第二通孔，所述插桿滑動貫穿對應的第二通孔。

11、本改進的有益效果為：通過設置第二通孔，從而便于插桿橫移。

12、為了便于對第一絲桿進行支撐和限位：

13、作為上述技術方案的進一步改進：所述環形限位盤的兩側均開設有轉動槽，所述第一絲桿的一端轉動安裝在對應的轉動槽內。

14、本改進的有益效果為：通過設置轉動槽，從而便于對第一絲桿進行支撐和限位。

15、為了便于第一絲桿帶動連接板移動：

16、作為上述技術方案的進一步改進：所述連接板上貫穿有螺紋通孔，所述第一絲桿螺紋貫穿對應的螺紋通孔。

17、本改進的有益效果為：通過設置螺紋通孔，從而便于第一絲桿帶動連接板移動。

18、為了便于對第二絲桿進行支撐和限位：

19、作為上述技術方案的進一步改進：所述圓槽內固定安裝有密封圈，所述內螺紋筒滑動貫穿密封圈，所述圓槽的頂部內壁上貫穿有第三通孔，所述第二絲桿轉動貫穿第三通孔。

20、本改進的有益效果為：通過設置第三通孔，從而便于對第二絲桿進行支撐和限位。

21、為了便于對內螺紋筒進行限位：

22、作為上述技術方案的進一步改進：所述圓槽的兩側內壁上均開設有限位槽，所述限位槽內滑動安裝有限位塊，所述限位塊固定在內螺紋筒的一側。

23、本改進的有益效果為：通過設置限位槽和限位塊，從而便于對內螺紋筒進行限位。

24、本實用新型的有益效果為：通過簡單的鎖止結構，從而便于對滲透汽化分離膜進行快速裝拆，進而便于及時更換滲透汽化分離膜，能夠有效防止長期使用導致滲透汽化分離膜損壞的問題，進而便于保證對有機溶劑的汽化脫除除雜效果，便于回收有機溶劑。

技術特征：

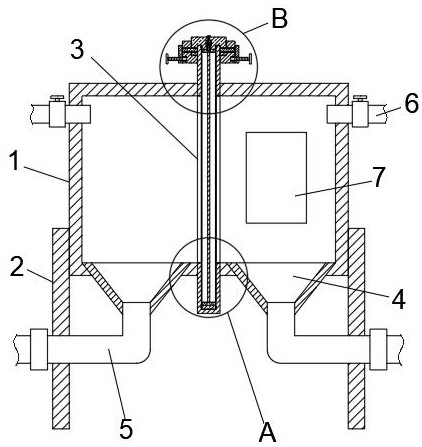

1.一種有機溶劑汽化脫除裝置，包括箱體（1），所述箱體（1）的兩側均固定安裝有支撐板（2），其特征在于：所述箱體（1）上固定并貫穿有頂部為開口的安裝盒（3），所述箱體（1）的底部固定并連通有兩個出料斗（4），所述出料斗（4）的底部均固定并連通有排料管（5），所述安裝盒（3）位于兩個出料斗（4）之間，所述箱體（1）的兩側均固定并連通有進料管（6），所述箱體（1）的一側內壁上固定安裝有加熱板（7），所述安裝盒（3）的兩側內壁上均貫穿有矩形通孔（8），所述矩形通孔（8）與箱體（1）連通，所述安裝盒（3）內滑動安裝有第一安裝框（9），所述第一安裝框（9）內設有滲透汽化分離膜（10），所述安裝盒（3）上固定套設有環形限位盤（11），所述第一安裝框（9）與環形限位盤（11）的內壁滑動連接，所述第一安裝框（9）的兩側均開設有多個第一通孔（12），所述第一通孔（12）內滑動貫穿有插桿（13），所述環形限位盤（11）的兩側均設有連接板（14），所述插桿（13）的一端延伸至環形限位盤（11）外并固定在對應的連接板（14）上，所述環形限位盤（11）的兩側均轉動安裝有第一絲桿（15），所述第一絲桿（15）螺紋貫穿對應的連接板（14）。

2.根據權利要求1所述的一種有機溶劑汽化脫除裝置，其特征在于：所述第一安裝框（9）還包括第二安裝框（16），所述第二安裝框（16）滑動安裝在第一安裝框（9）內，所述第二安裝框（16）的頂部開設有多個卡槽（17），所述第一安裝框（9）的頂部內壁上開設有多個圓槽（18），所述圓槽（18）內滑動安裝有內螺紋筒（19），所述內螺紋筒（19）的底端滑動安裝在對應的卡槽（17）內，所述內螺紋筒（19）內螺紋安裝有第二絲桿（20），所述第二絲桿（20）的頂端延伸至第一安裝框（9）外。

3.根據權利要求1所述的一種有機溶劑汽化脫除裝置，其特征在于：所述安裝盒（3）的兩側內壁上均固定安裝有環形密封墊，所述環形密封墊與第一安裝框（9）滑動連接。

4.根據權利要求1所述的一種有機溶劑汽化脫除裝置，其特征在于：所述環形限位盤（11）的兩側內壁上均貫穿有多個第二通孔，所述插桿（13）滑動貫穿對應的第二通孔。

5.根據權利要求1所述的一種有機溶劑汽化脫除裝置，其特征在于：所述環形限位盤（11）的兩側均開設有轉動槽，所述第一絲桿（15）的一端轉動安裝在對應的轉動槽內。

6.根據權利要求1所述的一種有機溶劑汽化脫除裝置，其特征在于：所述連接板（14）上貫穿有螺紋通孔，所述第一絲桿（15）螺紋貫穿對應的螺紋通孔。

7.根據權利要求2所述的一種有機溶劑汽化脫除裝置，其特征在于：所述圓槽（18）內固定安裝有密封圈，所述內螺紋筒（19）滑動貫穿密封圈，所述圓槽（18）的頂部內壁上貫穿有第三通孔，所述第二絲桿（20）轉動貫穿第三通孔。

8.根據權利要求2所述的一種有機溶劑汽化脫除裝置，其特征在于：所述圓槽（18）的兩側內壁上均開設有限位槽，所述限位槽內滑動安裝有限位塊，所述限位塊固定在內螺紋筒（19）的一側。

技術總結
本技術涉及有機溶劑回收技術領域，具體為一種有機溶劑汽化脫除裝置。包括箱體，所述箱體的兩側均固定安裝有支撐板，所述箱體上固定并貫穿有頂部為開口的安裝盒，所述箱體的底部固定并連通有兩個出料斗，所述出料斗的底部均固定并連通有排料管，所述安裝盒位于兩個出料斗之間，所述箱體的兩側均固定并連通有進料管，所述箱體的一側內壁上固定安裝有加熱板，所述安裝盒的兩側內壁上均貫穿有矩形通孔。通過簡單的鎖止結構，從而便于對滲透汽化分離膜進行快速裝拆，進而便于及時更換滲透汽化分離膜，能夠有效防止長期使用導致滲透汽化分離膜損壞的問題，進而便于保證對有機溶劑的汽化脫除除雜效果，便于回收有機溶劑。

技術研發人員：馬震,陳飛,張魯山,牛磊磊
受保護的技術使用者：東營石大勝華新能源有限公司
技術研發日：20240726
技術公布日：2025/4/28
