本技術涉及噴霧降塵，具體為一種液壓支架用單體雙噴頭式噴霧結構。

背景技術：

1、煤礦開采時經常會使用到采煤機器，采煤機器在采煤時或移動時經常會產生大量的粉塵，若不處理，會對工人的身體健康造成危害，因此現有的采煤機器的液壓支架上通常會安裝有噴霧裝置，通過霧狀水滴捕捉空氣中的粉塵來達到降塵的目的。

2、但現有的噴霧裝置與水管和氣管通常是通過螺紋配合進行連接，不僅裝配時不方便，而且還需要進行密封操作，例如在外螺紋上纏繞密封帶，來保證連接的密封性，進一步給噴霧裝置的連接帶來不便。

技術實現思路

1、為解決上述背景技術中存在的技術問題，本實用新型提供了一種液壓支架用單體雙噴頭式噴霧結構。

2、本實用新型技術方案如下：

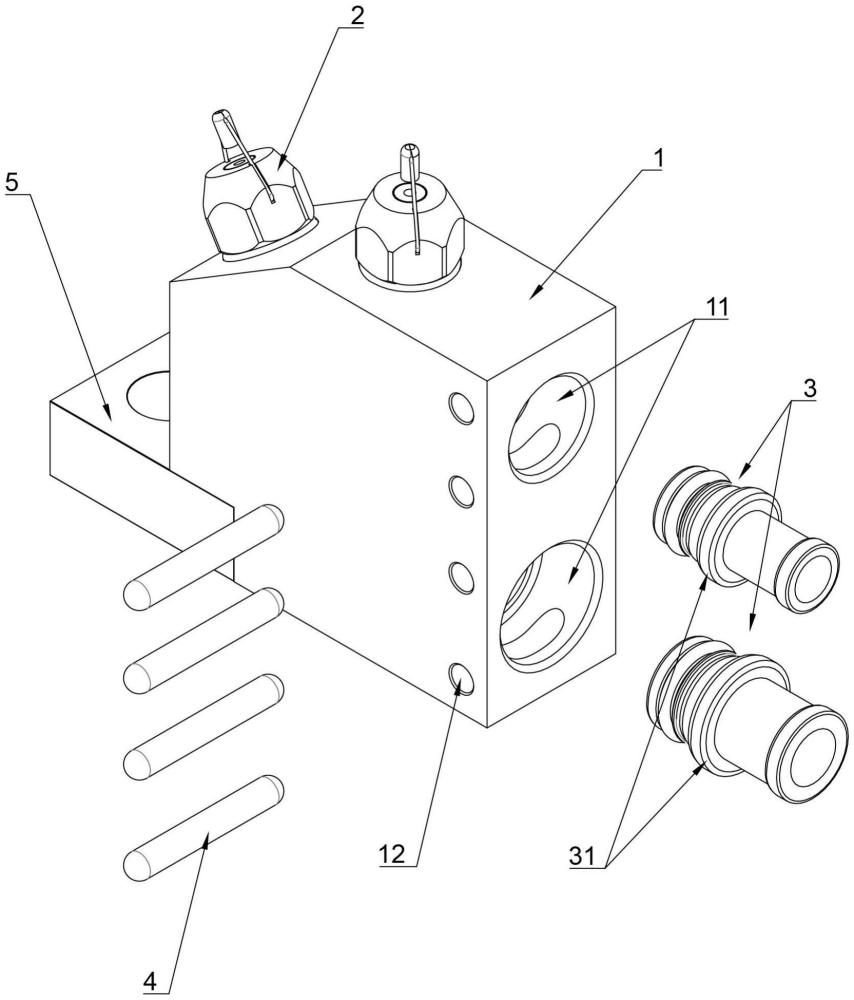

3、一種液壓支架用單體雙噴頭式噴霧結構，包括基座，基座上設有兩個分別用于通水和通氣的孔腔，兩個孔腔為盲孔，基座上還設有兩個水氣混合噴頭，均與兩個孔腔連通；

4、兩個孔腔左右橫向延伸，且上下排布，基座對應兩個孔腔端口位置均設有一對前后延伸的鎖定孔，每對中的兩個鎖定孔對稱地設置在其對應的孔腔中心線上下兩側，且二者之間側壁的最大距離大于其對應的孔腔孔徑，鎖定孔內插接有鎖銷，且鎖銷部分裸露在其對應的孔腔中；

5、兩個孔腔的端口上均插接有管連頭，管連頭外側面上設有與鎖銷卡接配合的卡環。

6、其中，管連頭用于將水管和氣管與基座連接，連接時，將管連頭直接插入基座的孔腔中，在鎖定孔中插入鎖銷，鎖銷伸入孔腔中，并卡在卡環的外側，卡住卡環，使管連頭無法被拔出基座，實現管路與基座的快速連接，且連接牢固，不易脫扣。當需要更換時，拔出鎖銷，即可將管連頭拔出，拆卸也非常便捷。

7、為了使鎖銷能夠穩定地卡住卡環，每對中的兩個鎖定孔中心距小于對應孔腔的孔徑，使鎖銷有更多的部分裸露在孔腔中，用來擋住卡環。

8、較佳地，鎖定孔為貫通孔，鎖銷插入鎖定孔中時，其兩端位于鎖定孔中，中間部位裸露在孔腔中，與卡環卡接，如此使鎖銷的兩端被鎖定孔固定，并通過鎖銷兩端提供防止管連頭拔出的作用力，使鎖銷能夠承受拔出管連頭的作用力更大，進而使鎖銷與卡環的卡接更穩定。

9、較佳地，孔腔為階梯孔狀，靠近端口處的孔為孔一，其孔徑最大，且卡環位于孔一內，與孔一的內端面抵接。階梯結構對管連件氣道限位作用，避免其插入孔腔過深，同時還能夠起到定位作用，當卡環一側抵接在階梯面上時，鎖定孔對齊在卡環另一側，使鎖銷插入鎖定孔中后將卡環夾在孔腔內。

10、具體地，孔腔由端口向內依次包括孔一、孔二和孔三，管連頭的插入端與孔二內端面抵接，且與孔二側壁密封配合，以增加管連頭與孔腔的密封效果，避免漏氣或漏水。當管連頭插入孔腔中，卡環和管連頭插入端同時與孔一和孔二的內端面抵接。

11、本申請中，基座為多邊形塊狀，由矩形體切除左上角形成，兩個孔腔端口開設在基座右側面上，兩個水氣混合噴頭分別設置在基座頂面和左上角切出的傾斜面上。

12、其中，基座左上角的傾斜面與頂面的夾角為135-150度，使兩個水氣混合噴頭噴射角度不同，來增大噴霧的覆蓋面積，提高降塵效果。

13、具體地，基座上設有兩個連接孔，供連接水氣混合噴頭，位于基座頂面上的連接孔向下延伸，與兩個孔腔的孔三直接連通，位于基座傾斜面上的連接孔向傾斜面法向延伸，其底部與下方孔腔的孔三直接連通，側壁通過連通孔與上方孔腔的孔三連通。

14、另外，用于通氣的孔腔的三個孔的孔徑對應大于用于通水的孔腔的三個孔孔徑，兩個連接孔的孔徑小于兩個孔腔的孔三孔徑。通氣的孔腔大于通水孔腔，能夠使水氣比中，氣體的占比更大，將水打成霧狀的效果更好，且使水霧的噴灑范圍更大、更遠。而連通孔小于孔三，則有利于加大水壓和氣壓。

15、本申請中，基座左下角設有連接槽，連接槽中連接有安裝塊，安裝塊凸伸出基座左側面，且凸伸端上設有豎向安裝孔，通過安裝塊將基座安裝在液壓支架上。

16、本實用新型提供的一種液壓支架用單體雙噴頭式噴霧結構，在孔腔的端口處設置鎖定孔和在管連頭上設置卡環，通過在鎖定孔中插入鎖銷，使鎖銷伸入孔腔中與卡環卡接，來對管連頭與基座插接關系的鎖定，使基座與水管和氣管的連接更便捷。

技術特征：

1.一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，包括基座(1)，所述基座(1)上設有兩個分別用于通水和通氣的孔腔(11)，兩個孔腔(11)為盲孔，所述基座(1)上還設有兩個水氣混合噴頭(2)，均與兩個所述孔腔(11)連通；

2.如權利要求1所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，每對中的兩個鎖定孔(12)中心距小于對應孔腔(11)的孔徑。

3.如權利要求2所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述鎖定孔(12)為貫通孔。

4.如權利要求3所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述孔腔(11)為階梯孔狀，靠近端口處的孔為孔一(111)，其孔徑最大，且所述卡環(31)位于孔一(111)內，與孔一(111)的內端面抵接。

5.如權利要求4所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述孔腔(11)由端口向內依次包括孔一(111)、孔二(112)和孔三(113)，所述管連頭(3)的插入端與所述孔二(112)內端面抵接，且與孔二(112)側壁密封配合。

6.如權利要求5所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述基座(1)為多邊形塊狀，由矩形體切除左上角形成，兩個所述孔腔(11)端口位于所述基座(1)右側面上，兩個所述水氣混合噴頭(2)分別設置在所述基座(1)頂面和左上角切出的傾斜面上。

7.如權利要求6所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述基座(1)左上角的傾斜面與頂面的夾角為135-150度。

8.如權利要求7所述的一種液壓支架用單體雙噴頭式噴霧結構，所述基座(1)上設有兩個連接孔(13)，供連接所述水氣混合噴頭(2)，位于基座(1)頂面上的連接孔(13)向下延伸，與兩個孔腔(11)的孔三(113)直接連通，位于基座(1)傾斜面上的連接孔(13)向傾斜面法向延伸，其底部與下方孔腔(11)的孔三(113)直接連通，側壁通過連通孔(14)與上方孔腔(11)的孔三(113)連通。

9.如權利要求8所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，用于通氣的所述孔腔(11)的三個孔的孔徑對應大于用于通水的所述孔腔(11)的三個孔孔徑，兩個所述連接孔(13)的孔徑小于兩個所述孔腔(11)的孔三(113)孔徑。

10.如權利要求1所述的一種液壓支架用單體雙噴頭式噴霧結構，其特征在于，所述基座(1)左下角設有連接槽，所述連接槽中連接有安裝塊(5)，所述安裝塊(5)凸伸出所述基座(1)左側面，且凸伸端上設有豎向安裝孔。

技術總結
本申請提供一種液壓支架用單體雙噴頭式噴霧結構，包括基座，基座上設有兩個分別用于通水和通氣的孔腔，兩個孔腔為盲孔，基座上還設有兩個水氣混合噴頭，均與兩個孔腔連通；兩個孔腔左右橫向延伸，且上下排布，基座對應兩個孔腔端口位置均設有一對前后延伸的鎖定孔，每對中的兩個鎖定孔對稱地設置在其對應的孔腔中心線上下兩側，且二者之間側壁的最大距離大于其對應的孔腔孔徑，鎖定孔內插接有鎖銷，且鎖銷部分裸露在其對應的孔腔中；兩個孔腔的端口上均插接有管連頭，管連頭外側面上設有與鎖銷卡接配合的卡環。此噴霧結構通過在鎖定孔中插入鎖銷，卡住卡環，鎖定管連頭與基座插接關系，使基座與水管和氣管的連接更便捷。

技術研發人員：王樹國,王云鵬
受保護的技術使用者：新疆鼎飛益智能科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
