本技術涉及尾氣處理，具體為一種鋰電池電解液生產中尾氣處理裝置。

背景技術：

1、鋰電池是由鋰金屬或者鋰合金為正/負電極材料、使用非水電解質溶液的電池，具有其體積小、重量輕、能量密度高、使用壽命長等特點，鋰電池在生產制造過程中不可避免的會產生廢氣、廢水、廢渣等，特別是對于廢氣中vocs治理,于是需要一種尾氣處理裝置。

2、傳統尾氣處理裝置通常需要經過靜電處理、堿洗處理、除濕處理、吸附處理這幾個過程，吸附處理采用的是活性炭對尾氣中的有機物進行吸附，但是裝置使用一段時間后，活性炭表面存在大量有機物，這些有機物會降低活性炭吸附效率，需要對活性炭進行拆卸更換，但是傳統尾氣處理裝置活性炭固定在裝置內部，需要對裝置整體進行拆卸才能對活性炭進行拆卸更換，很不方便，故而，提出一種鋰電池電解液生產中尾氣處理裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種鋰電池電解液生產中尾氣處理裝置，具有活性炭便于拆卸更換的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋰電池電解液生產中尾氣處理裝置，包括底板、安裝板，所述底板的上端固定連接有活性炭箱，所述活性炭箱的上端開設有導槽，所述活性炭箱的內部固定連接有下固定裝置，所述下固定裝置包括按鈕、雙面齒板、第一齒輪、第一傳動桿、第一錐齒輪、第二錐齒輪、第二傳動桿、第二齒輪、齒板、連接塊、推塊、第二彈簧、第二固定塊，所述安裝板包括基板、手拉框、導板、活性炭涂層、上固定裝置，所述上固定裝置包括第一固定塊、第一彈簧、卡塊。

3、進一步，所述底板的上端固定連接有立板，所述底板的上端固定連接有氣泵，所述氣泵的一端固定連接有第一管道，所述第一管道的另一端固定連接有進氣口，所述氣泵的另一端固定連接有第二管道，所述第二管道的另一端固定連接有靜電裝置，所述靜電裝置的另一端固定連接有第三管道，所述底板的上端固定連接有反應池，所述反應池的上端中央位置固定連接有換液口，所述反應池的上端固定連接有第四管道，所述立板的側面固定連接有干燥裝置，所述干燥裝置的側面固定連接有第五管道，所述第五管道的另一端與活性炭箱固定連接，所述第五管道的表面與立板固定連接，所述活性炭箱的側面固定連接有第六管道，所述第六管道的另一端固定連接有出氣口。

4、進一步，所述第三管道的表面與立板固定連接，所述第三管道的另一端與反應池固定連接。

5、進一步，所述第四管道的表面與立板固定連接，所述第四管道的另一端與干燥裝置固定連接。

6、進一步，所述按鈕的下端與雙面齒板固定連接，所述雙面齒板的下端中央位置與第二彈簧固定連接，所述第二彈簧的另一端與第二固定塊固定連接，所述雙面齒板的兩側與第一齒輪嚙合連接，所述第一齒輪的側面與第一傳動桿固定連接，所述第一傳動桿的另一端與第一錐齒輪固定連接，所述第一錐齒輪的表面與第二錐齒輪嚙合連接，所述第二錐齒輪的下端與第二傳動桿固定連接，所述第二傳動桿的下端與第二齒輪固定連接，所述第二齒輪的表面與齒板嚙合連接，所述齒板的側面與連接塊固定連接，所述連接塊的另一端與推塊固定連接。

7、進一步，所述基板的上端中央位置與手拉框固定連接，所述基板的兩側與導板固定連接，所述基板的側面與活性炭涂層固定連接，所述基板的內部與上固定裝置固定連接。

8、進一步，所述第一固定塊的側面與第一彈簧固定連接，所述第一彈簧的另一端與卡塊固定連接。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、該鋰電池電解液生產中尾氣處理裝置，通過設置按鈕、雙面齒板、齒板、推塊、卡塊，通過按下按鈕使得雙面齒板向下移動，間接帶動兩個齒板向中間移動，從而間接帶動兩個推塊向中間移動，推塊推動卡塊使得卡塊離開卡口，使得上固定裝置與下固定裝置分離，從而使得安裝板可從活性炭箱內部拆卸下來，這種方式提高了活性炭的拆卸效率，方便快捷。

技術特征：

1.一種鋰電池電解液生產中尾氣處理裝置，包括底板(1)、安裝板(2)，其特征在于：所述底板(1)的上端固定連接有活性炭箱(15)，所述活性炭箱(15)的上端開設有導槽(18)，所述活性炭箱(15)的內部固定連接有下固定裝置(24)，所述下固定裝置(24)包括按鈕(241)、雙面齒板(242)、第一齒輪(243)、第一傳動桿(244)、第一錐齒輪(245)、第二錐齒輪(246)、第二傳動桿(247)、第二齒輪(248)、齒板(249)、連接塊(250)、推塊(251)、第二彈簧(252)、第二固定塊(253)，所述安裝板(2)包括基板(19)、手拉框(20)、導板(21)、活性炭涂層(22)、上固定裝置(23)，所述上固定裝置(23)包括第一固定塊(231)、第一彈簧(232)、卡塊(233)。

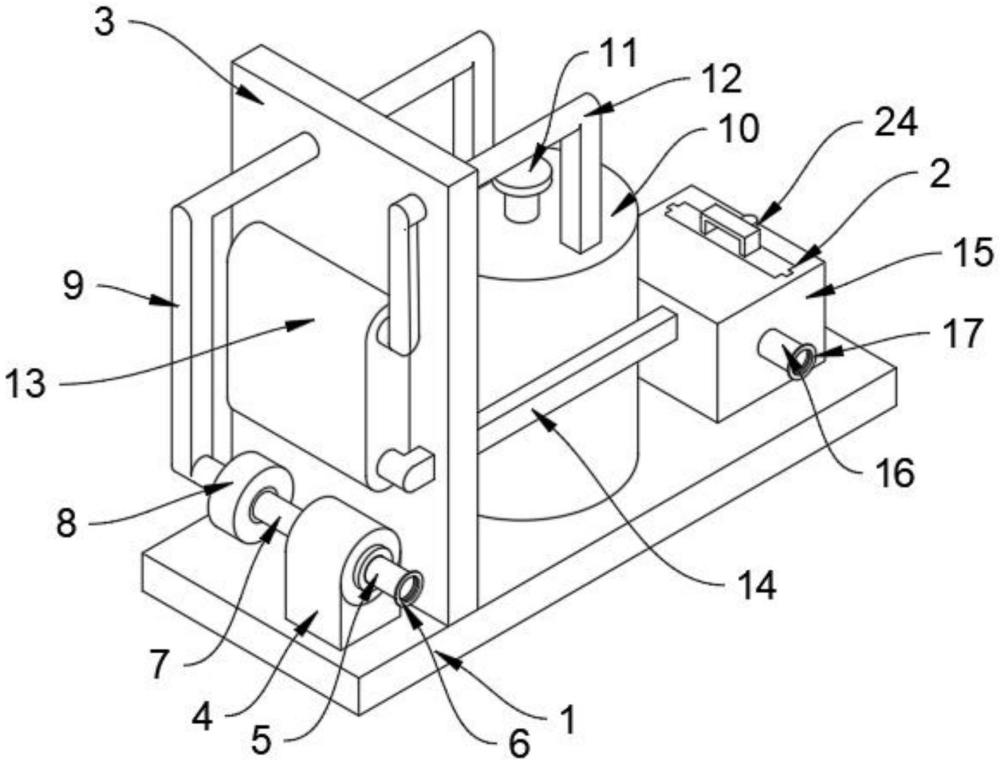

2.根據權利要求1所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述底板(1)的上端固定連接有立板(3)，所述底板(1)的上端固定連接有氣泵(4)，所述氣泵(4)的一端固定連接有第一管道(5)，所述第一管道(5)的另一端固定連接有進氣口(6)，所述氣泵(4)的另一端固定連接有第二管道(7)，所述第二管道(7)的另一端固定連接有靜電裝置(8)，所述靜電裝置(8)的另一端固定連接有第三管道(9)，所述底板(1)的上端固定連接有反應池(10)，所述反應池(10)的上端中央位置固定連接有換液口(11)，所述反應池(10)的上端固定連接有第四管道(12)，所述立板(3)的側面固定連接有干燥裝置(13)，所述干燥裝置(13)的側面固定連接有第五管道(14)，所述第五管道(14)的另一端與活性炭箱(15)固定連接，所述第五管道(14)的表面與立板(3)固定連接，所述活性炭箱(15)的側面固定連接有第六管道(16)，所述第六管道(16)的另一端固定連接有出氣口(17)。

3.根據權利要求2所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述第三管道(9)的表面與立板(3)固定連接，所述第三管道(9)的另一端與反應池(10)固定連接。

4.根據權利要求2所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述第四管道(12)的表面與立板(3)固定連接，所述第四管道(12)的另一端與干燥裝置(13)固定連接。

5.根據權利要求1所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述按鈕(241)的下端與雙面齒板(242)固定連接，所述雙面齒板(242)的下端中央位置與第二彈簧(252)固定連接，所述第二彈簧(252)的另一端與第二固定塊(253)固定連接，所述雙面齒板(242)的兩側與第一齒輪(243)嚙合連接，所述第一齒輪(243)的側面與第一傳動桿(244)固定連接，所述第一傳動桿(244)的另一端與第一錐齒輪(245)固定連接，所述第一錐齒輪(245)的表面與第二錐齒輪(246)嚙合連接，所述第二錐齒輪(246)的下端與第二傳動桿(247)固定連接，所述第二傳動桿(247)的下端與第二齒輪(248)固定連接，所述第二齒輪(248)的表面與齒板(249)嚙合連接，所述齒板(249)的側面與連接塊(250)固定連接，所述連接塊(250)的另一端與推塊(251)固定連接。

6.根據權利要求1所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述基板(19)的上端中央位置與手拉框(20)固定連接，所述基板(19)的兩側與導板(21)固定連接，所述基板(19)的側面與活性炭涂層(22)固定連接，所述基板(19)的內部與上固定裝置(23)固定連接。

7.根據權利要求1所述的一種鋰電池電解液生產中尾氣處理裝置，其特征在于：所述第一固定塊(231)的側面與第一彈簧(232)固定連接，所述第一彈簧(232)的另一端與卡塊(233)固定連接。

技術總結
本技術一種鋰電池電解液生產中尾氣處理裝置，包括底板、安裝板，所述底板的上端固定連接有活性炭箱，所述活性炭箱的上端開設有導槽，所述活性炭箱的內部固定連接有下固定裝置，所述下固定裝置包括按鈕、雙面齒板、第一齒輪、第一傳動桿、第一錐齒輪、第二錐齒輪、第二傳動桿、第二齒輪、齒板、連接塊、推塊、第二彈簧、第二固定塊。通過按下按鈕使得雙面齒板向下移動，間接帶動兩個齒板向中間移動，從而間接帶動兩個推塊向中間移動，推塊推動卡塊使得卡塊離開卡口，使得上固定裝置與下固定裝置分離，從而使得安裝板可從活性炭箱內部拆卸下來，這種方式提高了活性炭的拆卸效率，方便快捷。

技術研發人員：段俊峰,劉建文,劉家正,涂海侖,田明月
受保護的技術使用者：湖北九邦新能源科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
