本技術屬于顏料，涉及顏料紅254，具體涉及一種二碳酸二叔丁酯制備改性顏料紅254的合成裝置。

背景技術：

1、顏料紅254別名雙(對氯苯基)-1,4-二酮吡咯并吡咯，顏料紅254是一種高性能有機顏料，具有色澤鮮艷、著色力強的優點，分子中含有環狀酰胺基，分子極性較高，具有十分優異的耐熱、耐光和耐溶劑性能，可以廣泛應用于塑料、油漆、涂料著色，具有很高的商業價值和開發潛力，但易形成分子間氫鍵網，使其分散更為困難，不溶于水和絕大部分有機溶劑，影響顏料的色光、透明度等應用性能。

2、傳統的分散方法是研磨或?qū)︻伭蠈嵤┍砻嫣幚恚蝾伭戏稚Ⅲw系中加入有機胺、松香、表面活性劑或分子分散劑等主機。吸附于顏料粒子表面的主機可以降低粒子的表面能，在粒子周圍產生雙電層或空間障礙，利用靜電斥力或熵效應阻止粒子靠近并聚集。還有人用蒸汽法或高壓法分散顏料，雖然使顏料的分散效果有了進一步的提高，但是總的來說物理分散是一個相當費能費時的過程，并不能從根本上消除顏料粒子聚集的可能性，因此改善顏料的分散性對擴大其應用領域有非常重要的意義。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于，提供一種二碳酸二叔丁酯制備改性顏料紅254的合成裝置，以解決現有技術中的合成裝置的產品質量穩定性有待進一步提升的技術問題。

2、為了解決上述技術問題，本實用新型采用如下技術方案予以實現：

3、一種合成裝置，包括第一反應釜、第二反應釜、酰氯配制罐和第三反應釜。

4、所述的第一反應釜的底部出料口通過第一轉料泵與第二反應釜的進料口相連。

5、所述的第二反應釜的進料口通過第二轉料泵與四氫呋喃儲罐相連。

6、所述的酰氯配制罐的底部出料口通過第三轉料泵與恒壓滴液器相連，恒壓滴液器與第二反應釜的進料口相連。

7、所述的第二反應釜的進氣口通過防倒吸器與二氧化碳氣瓶相連。

8、所述的第二反應釜的底部出料口通過第四轉料泵與第三反應釜的進料口相連。

9、所述的第二反應釜的頂部出氣口與第一水洗式尾氣處理設備相連。

10、本實用新型還具有如下技術特征：

11、所述的第三反應釜的頂部出氣口與第一冷凝器的殼程進口相連，第一冷凝器的殼程出口通過第五轉料泵與四氫呋喃儲罐相連。

12、所述的第一反應釜的進料口通過第六轉料泵與叔丁醇儲罐相連，所述的第一反應釜的進料口還通過第七轉料泵與液體鉀儲罐相連，所述的第一反應釜的進氣口與氮氣瓶相連；所述的第一反應釜的出氣口與第二冷凝器的殼程進口相連，第二冷凝器的殼程出口分為兩條支路，一條支路與第二水洗式尾氣處理設備相連，另一條支路通過第八轉料泵與叔丁醇儲罐相連。

13、所述的酰氯配制罐的進料口通過第九轉料泵與酰氯儲罐相連，酰氯配制罐的進料口還通過第二轉料泵與四氫呋喃儲罐相連。

14、所述的第一反應釜的底部出料口還通過第十轉料泵與第四反應釜的進料口相連；第四反應釜的進料口通過第十轉料泵還與丁二酸二異丙酯儲罐相連，第四反應釜的進氣口與氮氣瓶相連；第四反應釜的底部出料口還通過第十一轉料泵與第三反應釜的進料口相連；第四反應釜的頂部出氣口與第三冷凝器的殼程進口相連，第三冷凝器的殼程出口通過第十二轉料泵與回收醇儲罐相連。

15、與現有技術相比，本實用新型具有以下有益的技術效果：

16、(ⅰ)本裝置采用了在顏料的亞氨基上引入叔丁氧基羰基進行改性，破壞掉分子間氫鍵網，使不溶性顏料變成可溶性的改性顏料，應用時經適當處理改性顏料又轉化會母體顏料，利用改性顏料的溶解性及其母體顏料相互轉化以分散顏料、擴大顏料應用范圍的技術。

17、(ⅱ)本裝置中液體鉀和叔丁醇合成的液體叔丁醇鉀既作為顏料紅254的反應溶劑及催化劑，又作為改性劑二碳酸二叔丁酯的合成原料；四氫呋喃既作為合成改性劑的溶劑又作為合成改性顏料紅254的溶劑；二碳酸二叔丁酯粗品不需要精制、蒸出溶劑等后處理，可以直接用于改性顏料紅254，也可以進行下一步精制得到二碳酸二叔丁酯產品。這一閉環操作不僅僅節省了能源，簡化了工藝，還從源頭上控制了產品的質量。

技術特征：

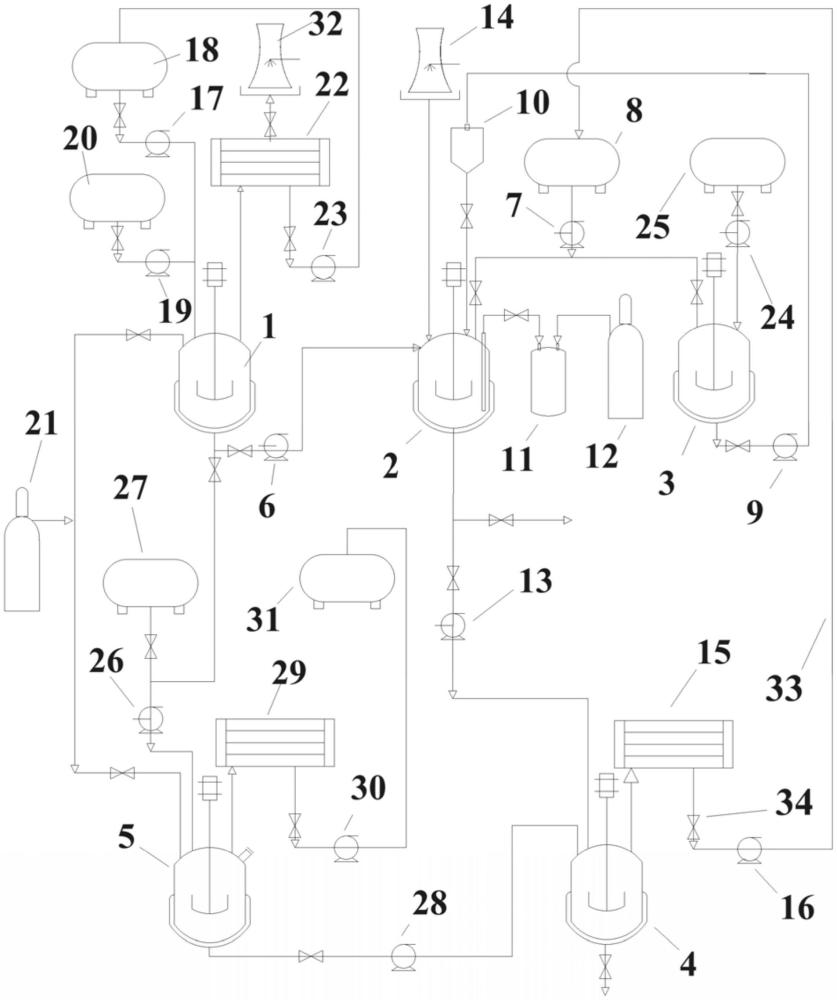

1.一種二碳酸二叔丁酯制備改性顏料紅254的合成裝置，包括第一反應釜（1）、第二反應釜（2）、酰氯配制罐（3）和第三反應釜（4），其特征在于：

2.如權利要求1所述的合成裝置，其特征在于，所述的第三反應釜（4）的頂部出氣口與第一冷凝器（15）的殼程進口相連，第一冷凝器（15）的殼程出口通過第五轉料泵（16）與四氫呋喃儲罐（8）相連。

3.如權利要求1所述的合成裝置，其特征在于，所述的第一反應釜（1）的進料口通過第六轉料泵（17）與叔丁醇儲罐（18）相連，所述的第一反應釜（1）的進料口還通過第七轉料泵（19）與液體鉀儲罐（20）相連，所述的第一反應釜（1）的進氣口與氮氣瓶（21）相連；所述的第一反應釜（1）的出氣口與第二冷凝器（22）的殼程進口相連，第二冷凝器（22）的殼程出口分為兩條支路，一條支路與第二水洗式尾氣處理設備（32）相連，另一條支路通過第八轉料泵（23）與叔丁醇儲罐（18）相連。

4.如權利要求1所述的合成裝置，其特征在于，所述的酰氯配制罐（3）的進料口通過第九轉料泵（24）與酰氯儲罐（25）相連，酰氯配制罐（3）的進料口還通過第二轉料泵（7）與四氫呋喃儲罐（8）相連。

5.如權利要求1所述的合成裝置，其特征在于，所述的第一反應釜（1）的底部出料口還通過第十轉料泵（26）與第四反應釜（5）的進料口相連；第四反應釜（5）的進料口通過第十轉料泵（26）還與丁二酸二異丙酯儲罐（27）相連，第四反應釜（5）的進氣口與氮氣瓶（21）相連；第四反應釜（5）的底部出料口還通過第十一轉料泵（28）與第三反應釜（4）的進料口相連；第四反應釜（5）的頂部出氣口與第三冷凝器（29）的殼程進口相連，第三冷凝器（29）的殼程出口通過第十二轉料泵（30）與回收醇儲罐（31）相連。

技術總結
本技術公開了一種二碳酸二叔丁酯制備改性顏料紅254的合成裝置，其中：第一反應釜的底部出料口通過第一轉料泵與第二反應釜的進料口相連；第二反應釜的進料口通過第二轉料泵與四氫呋喃儲罐相連；酰氯配制罐的底部出料口通過第三轉料泵與恒壓滴液器相連，恒壓滴液器與第二反應釜的進料口相連；第二反應釜的進氣口通過防倒吸器與二氧化碳氣瓶相連；第二反應釜的底部出料口通過第四轉料泵與第三反應釜的進料口相連；第二反應釜的頂部出氣口與第一水洗式尾氣處理設備相連。本裝置采用了在顏料的亞氨基上引入叔丁氧基羰基進行改性，破壞掉分子間氫鍵網，使不溶性顏料變成可溶性的改性顏料。

技術研發人員：王艷艷,郝光順,王雷,王曉偉
受保護的技術使用者：內蒙古習尚喜新材料科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
