本技術涉及水利工程,特別是指佛手式噴頭防護罩。
背景技術:
1、閘門用于關閉和開放泄(放)水通道的控制設施。水工建筑物的重要組成部分,可用以攔截水流,控制水位、調節流量、排放泥沙和漂浮物等;閘門包括旋轉閘門和豎直閘門,在現實閘門中為了將閘門位置景觀化會在閘門上設置噴頭,從而形成景觀噴泉,起到美化城市的效果,但是在閘門上端設置噴頭會造成雜質堆積,尤其是布袋和樹枝,長期積累下來會造成閘門上端被垃圾堵塞,嚴重影響閘門的開閉以及噴頭的噴水動作。
2、基于此,現在提供一種佛手式噴頭防護罩,可以消除現有裝置存在的弊端。
技術實現思路
1、本實用新型的目的在于提供一種佛手式噴頭防護罩,解決了現有技術中的問題。
2、為實現上述目的,本實用新型提供如下技術方案:
3、一種佛手式噴頭防護罩,包括設置在閘門壩體上端的多個遮擋單元,每個遮擋單元的位置與噴頭的位置相對應,所述遮擋單元包括一個第一遮擋體和一個第二遮擋體,所述第一遮擋體和第二遮擋體為半球形結構或矩形結構,所述噴頭下端外側設有與遮擋單元底部相匹配的封堵底盤,所述第二遮擋體和第一遮擋體下端通過傳動軸與封堵底盤外側轉動連接,所述第一遮擋體和第二遮擋體連接用于帶動二者開閉的驅動單元。
4、在上述技術方案的基礎上,本實用新型還提供以下可選技術方案:
5、在一種可選方案中:所述第二遮擋體和第一遮擋體閉合接觸位置設有密封圈,所述封堵底盤外側設有與第一遮擋體以及第二遮擋體相匹配的密封圈。
6、在一種可選方案中:所述第一遮擋體和第二遮擋體材料為不銹鋼材料。
7、在一種可選方案中:所述第一遮擋體和第二遮擋體材料為透明塑料材料。
8、在一種可選方案中:所述驅動單元包括設置在兩個傳動軸上的第二開合齒輪和第一開合齒輪,所述第二開合齒輪設置在第二遮擋體外側,所述第二開合齒輪設置在第一遮擋體外側,所述第二開合齒輪與第一開合齒輪相互嚙合。
9、在一種可選方案中:所述驅動件包括滑動設置在閘門壩體上端的傳動滑桿,所述傳動滑桿與閘門壩體上端的導向套滑動設置,所述傳動滑桿外側連接用于帶動其橫移的推動件,所述傳動滑桿上端設有多個與傳動齒輪相匹配的傳動齒條。
10、在一種可選方案中:所述推動件為液壓推桿或氣壓推桿或直線電機。
11、相較于現有技術,本實用新型的有益效果如下:
12、本實用新型針對現有需要進行設計,在閘門壩體上端的噴頭外側設置模擬佛手開合的結構,在噴頭使用時張開,不影響工作,在噴頭不使用時閉合,避免雜質在噴頭上堆積,提高了設備的使用壽命。

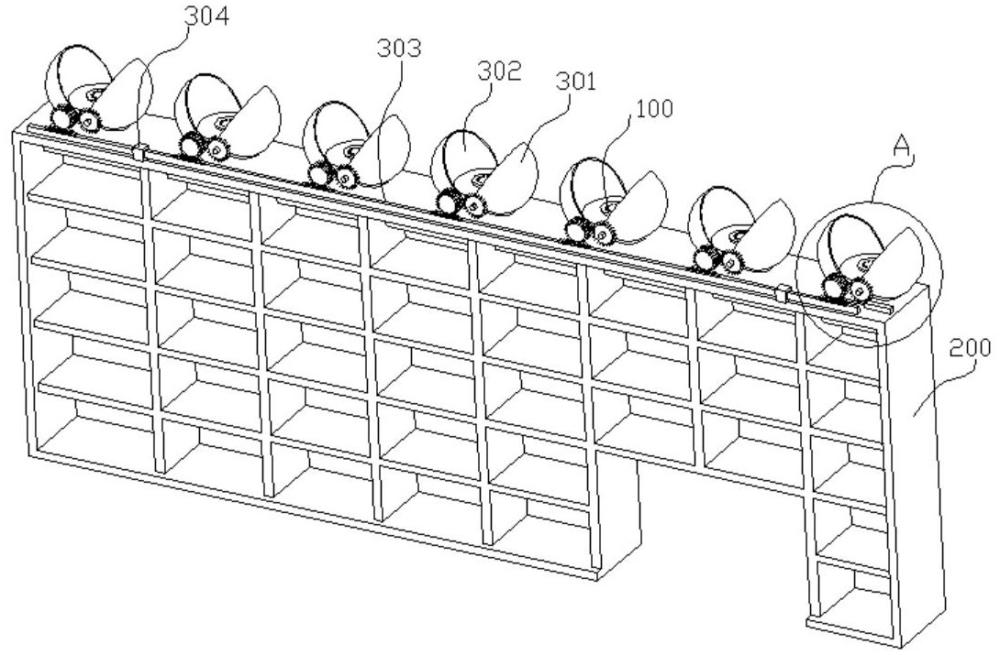

1.一種佛手式噴頭防護罩,包括設置在閘門壩體(200)上端的多個遮擋單元(300),其特征在于:每個遮擋單元(300)的位置與噴頭(100)的位置相對應,所述遮擋單元(300)包括一個第一遮擋體(301)和一個第二遮擋體(302),所述第一遮擋體(301)和第二遮擋體(302)為半球形結構或矩形結構,所述噴頭(100)下端外側設有與遮擋單元(300)底部相匹配的封堵底盤(308),所述第二遮擋體(302)和第一遮擋體(301)下端通過傳動軸(309)與封堵底盤(308)外側轉動連接,所述第一遮擋體(301)和第二遮擋體(302)連接用于帶動二者開閉的驅動單元。
2.根據權利要求1所述的佛手式噴頭防護罩,其特征在于,所述第二遮擋體(302)和第一遮擋體(301)閉合接觸位置設有密封圈,所述封堵底盤(308)外側設有與第一遮擋體(301)以及第二遮擋體(302)相匹配的密封圈。
3.根據權利要求1所述的佛手式噴頭防護罩,其特征在于,所述第一遮擋體(301)和第二遮擋體(302)材料為不銹鋼材料。
4.根據權利要求1所述的佛手式噴頭防護罩,其特征在于,所述第一遮擋體(301)和第二遮擋體(302)材料為透明塑料材料。
5.根據權利要求1所述的佛手式噴頭防護罩,其特征在于,所述驅動單元包括設置在兩個傳動軸(309)上的第二開合齒輪(311)和第一開合齒輪(307),所述第二開合齒輪(311)設置在第二遮擋體(302)外側,所述第二開合齒輪(311)設置在第一遮擋體(301)外側,所述第二開合齒輪(311)與第一開合齒輪(307)相互嚙合,所述第一開合齒輪(307)或第二開合齒輪(311)連接用于帶動其轉動的驅動件。
6.根據權利要求5所述的佛手式噴頭防護罩,其特征在于,所述驅動件包括滑動設置在閘門壩體(200)上端的傳動滑桿(303),所述傳動滑桿(303)與閘門壩體(200)上端的導向套(304)滑動設置,所述傳動滑桿(303)外側連接用于帶動其橫移的推動件(310),所述傳動滑桿(303)上端設有多個與傳動齒輪(306)相匹配的傳動齒條(305)。
