本發明涉及建筑工程，尤其涉及一種基坑邊地下室單邊支模結構及其施工方法。

背景技術：

1、傳統的地下室結構支模方法多采用雙側支模，這種方法雖然在一定程度上能夠保證結構的穩定性，但施工周期長、模板材料消耗大、成本高，且不適用于緊鄰基坑的復雜施工環境。

2、單邊支模技術相比傳統雙側支模，具有施工周期短、模板材料消耗少、成本更低等優點，特別是在基坑邊地下室結構的施工中，單邊支模技術能夠顯著減少施工空間占用，提高施工效率，然而，現有的單邊支模技術在結構穩定性方面，由于單邊支模的支撐點相對較少，且受力復雜，容易導致模板變形、位移等問題，影響施工質量，此外，現有的單邊支模技術在安裝和拆卸過程中也存在操作復雜、效率低下等問題，難以滿足現代建筑施工對高效、環保、安全的要求，因此需要工作人員對其改進。

技術實現思路

1、鑒于上述現有基坑邊地下室單邊支模結構存在的問題，提出了本發明。

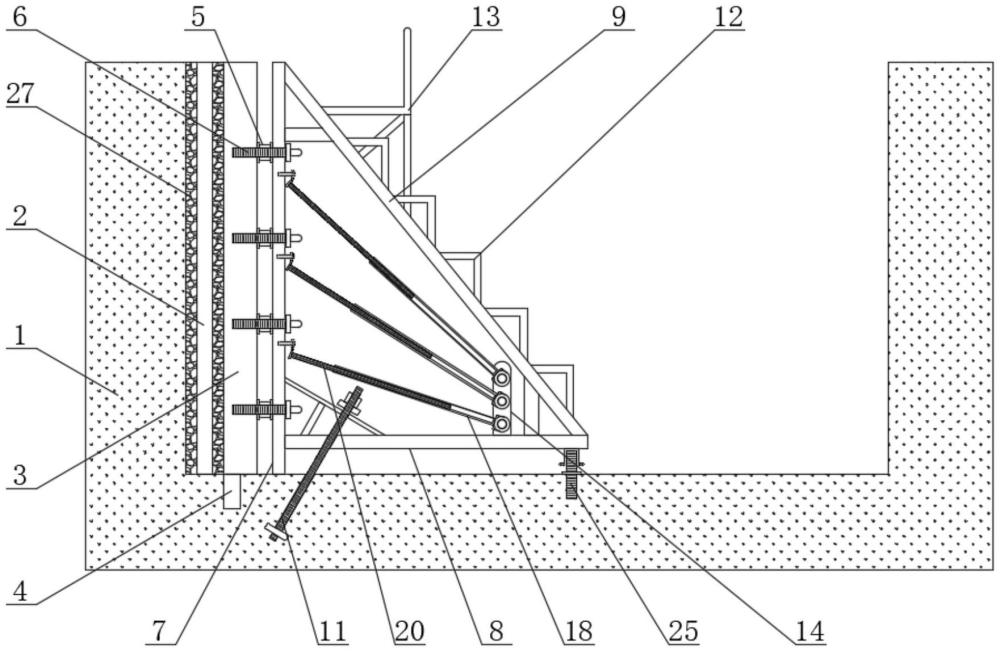

2、為解決上述技術問題，本發明提供如下技術方案：包括，

3、地下室主體；

4、所述地下室主體的內部設置有加固結構，

5、所述地下室主體的內部還設置有側模，所述側模的表面設置有多組連接結構，且側模通過表面的連接結構與裝配板連接，所述裝配板的表面的底部固定連接有橫桿，所述橫桿的頂部固定連接有斜拉桿；

6、位于最外端的所述斜拉桿的上表面設置多組踏板，剩余的所述斜拉桿的表面頂部固定連接有站立支架；

7、所述橫桿和所述裝配板之間通過安裝結構進行固定。

8、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述加固結構包括支護樁，以及設置在所述支護樁兩側的混凝土；

9、其中一側的所述混凝土設置于地下室主體與側模的銜接處。

10、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述側模的底部固定連接有安裝柱，所述安裝柱的表面插接于地下室主體的內壁。

11、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述連接結構包括連接套，以及連接在所述連接套內壁的止水螺桿；

12、其中，所述止水螺桿的表面與裝配板螺紋連接。

13、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述斜拉桿的兩側表面分別設置有兩組支撐桿；

14、所述斜拉桿通過一組支撐桿與裝配板固定；

15、所述斜拉桿通過另一組支撐桿與橫桿固定。

16、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述地下室主體的內壁螺紋連接有地腳螺栓，且地腳螺栓的表面貫穿螺紋連接于橫桿內壁。

17、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述安裝結構包括設置在所述橫桿表面的搭接支架、固定安裝在所述搭接支架表面的安裝桿、套接在所述安裝桿表面的套接框，以及位于所述安裝桿頂端位置的擋板；

18、所述安裝結構還包括連接在所述套接框表面的套接桿、位于所述套接桿遠離所述套接框一端的螺紋套環，以及與所述螺紋套環內壁連接的絲桿。

19、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述絲桿的表面插接于套接桿的內壁，所述絲桿的頂端固定連接有定位板，所述定位板的表面螺紋連接有固定螺栓，且固定螺栓的表面螺紋連接于裝配板的表面。

20、作為本發明所述基坑邊地下室單邊支模結構的一種優選方案，其中：所述橫桿的下端通過限位結構與地下室主體進行固定，其中；

21、所述限位結構包括設置在所述橫桿下方的安裝套管、與安裝套管轉動連接的螺紋連接環、設置在所述安裝套管內部的連接螺栓，以及套設在所述連接螺栓表面的限位環；

22、其中，所述限位環的表面搭接于地下室主體的內底壁；

23、所述連接螺栓的表面螺紋連接于地下室主體的內底壁。

24、一種基坑邊地下室單邊支模結構的施工方法，應用如基坑邊地下室單邊支模結構，包括以下步驟：

25、對地下室主體的內部進行清理，同時檢查支護樁的位置是否準確，將側模的底部通過安裝柱插接于地下室主體的內壁；

26、在側模的表面固定連接多組連接套，然后在連接套的內壁螺紋連接止水螺桿，將裝配板螺紋連接在止水螺桿的表面，并在裝配板表面的底部固定連接橫桿；

27、在橫桿的頂部固定連接斜拉桿，斜拉桿通過兩個支撐桿分別固定連接于裝配板與橫桿的表面，在最外側的斜拉桿的表面固定連接多組踏板，在其余的斜拉桿的表面固定連接站立支架；

28、在橫桿頂部的搭接支架上安裝安裝桿，并在安裝桿的表面套接套接框，通過螺紋套環將套接桿與絲桿連接在一起，絲桿的頂端固定連接定位板，將定位板表面的固定螺栓螺紋連接于裝配板的表面；

29、在橫桿的底端墊接安裝套管，并在安裝套管的底端轉動連接螺紋連接環，將螺紋連接環的內壁螺紋連接連接螺栓，連接螺栓的表面不僅螺紋連接于地下室主體的內底壁，還插接于安裝套管的內壁，同時，在連接螺栓的表面固定連接限位環；

30、最后在支護樁的表面澆筑混凝土。

31、本發明的有益效果：

32、通過止水螺桿與裝配板的搭配，在側模表面設置多組連接套，并在連接套內壁設置止水螺桿，有效防止了地下水滲入地下室，確保了整體的防水性能，裝配板螺紋連接在止水螺桿表面，與連接套形成緊密的止水結構，進一步提升了防水效果。

33、通過單邊支模與支護樁、混凝土的搭配，達到了提高施工效率和整體穩定性的效果，采用單邊支模，相比傳統支模方式，減少了模板的使用量，簡化了施工流程，從而提高了施工效率，支護樁與混凝土的固定連接，增強了地下室主體與側模之間的銜接強度，提高了整個地下室主體的穩定性。

34、通過橫桿、套接框和絲桿的搭配，達到了靈活調節和穩固支撐的效果，橫桿的設置為后續的斜拉桿提供了支撐點，通過套接框、絲桿等結構的調節，可以靈活調整支模的位置和角度，確保支模的準確性和穩固性，靈活的調節方式不僅提高了施工效率，還確保了支模在澆筑混凝土過程中的穩定性，避免了因支模不穩而導致的施工質量問題。

技術特征：

1.一種基坑邊地下室單邊支模結構，其特征在于：包括，

2.根據權利要求1所述的基坑邊地下室單邊支模結構，其特征在于：所述加固結構包括支護樁(2)，以及設置在所述支護樁(2)兩側的混凝土(27)；

3.根據權利要求2所述的基坑邊地下室單邊支模結構，其特征在于：所述側模(3)的底部固定連接有安裝柱(4)，所述安裝柱(4)的表面插接于地下室主體(1)的內壁。

4.根據權利要求3所述的基坑邊地下室單邊支模結構，其特征在于：所述連接結構包括連接套(5)，以及連接在所述連接套(5)內壁的止水螺桿(6)；

5.根據權利要求4所述的基坑邊地下室單邊支模結構，其特征在于：所述斜拉桿(9)的兩側表面分別設置有兩組支撐桿(10)；

6.根據權利要求5所述的基坑邊地下室單邊支模結構，其特征在于：所述地下室主體(1)的內壁螺紋連接有地腳螺栓(11)，且地腳螺栓(11)的表面貫穿螺紋連接于橫桿(8)內壁。

7.根據權利要求6所述的基坑邊地下室單邊支模結構，其特征在于：所述安裝結構包括設置在所述橫桿(8)表面的搭接支架(14)、固定安裝在所述搭接支架(14)表面的安裝桿(15)、套接在所述安裝桿(15)表面的套接框(16)，以及位于所述安裝桿(15)頂端位置的擋板(17)；

8.根據權利要求7所述的基坑邊地下室單邊支模結構，其特征在于：所述絲桿(20)的表面插接于套接桿(18)的內壁，所述絲桿(20)的頂端固定連接有定位板(21)，所述定位板(21)的表面螺紋連接有固定螺栓(22)，且固定螺栓(22)的表面螺紋連接于裝配板(7)的表面。

9.根據權利要求8所述的基坑邊地下室單邊支模結構，其特征在于：所述橫桿(8)的下端通過限位結構與地下室主體(1)進行固定，其中；

10.一種基坑邊地下室單邊支模結構的施工方法，其特征在于：應用如權利要求1～9任一所述的基坑邊地下室單邊支模結構，包括以下步驟：

技術總結
本發明涉及建筑工程技術領域，具體公開了一種基坑邊地下室單邊支模結構及其施工方法，包括：地下室主體，所述地下室主體的內部設置有加固結構，所述地下室主體的內部還設置有側模，所述側模的表面設置有多組連接結構，且側模通過表面的連接結構與裝配板連接，所述裝配板的表面的底部固定連接有橫桿，所述橫桿的頂部固定連接有斜拉桿；本發明通過止水螺桿與裝配板的搭配，在側模表面設置多組連接套，并在連接套內壁設置止水螺桿，有效防止了地下水滲入地下室，確保了整體的防水性能，裝配板螺紋連接在止水螺桿表面，與連接套形成緊密的止水結構，進一步提升了防水效果。

技術研發人員：段平,聶彥沖,周景天,張超,陳俊行,李毅,鄒超,周明文,李磊,鄭毅明
受保護的技術使用者：廣東工業大學
技術研發日：
技術公布日：2025/4/28
