本技術屬于化工分離，尤其涉及一種精準控溫精餾塔。

背景技術：

1、傳統精餾塔在化工生產中被廣泛應用于物質分離。然而，由于溫度控制不夠精確，常導致分離效率低下和產品純度不足的問題。現有技術難以在多個溫控段同時實現精確控溫，特別是在處理復雜混合物時，往往難以達到理想的分離效果。因此，亟需一種新型精餾塔裝置，以提高分離效率和精度。

技術實現思路

1、本實用新型所要解決的技術問題在于針對上述現有技術中的不足，提供一種精準控溫精餾塔，能夠實現精確的溫度控制，從而提高分離過程的效率和產品的純度。

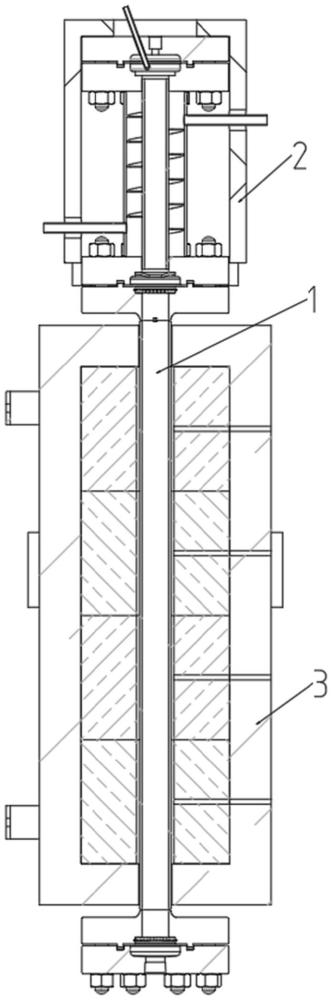

2、為解決上述技術問題，本實用新型采用的技術方案是：一種精準控溫精餾塔，包括填料函、多段控溫開式加熱器和精準控溫組件，所述多段控溫開式加熱器具有多個獨立的加熱段，所述多段控溫開式加熱器同軸安裝在填料函的外側，多個所述加熱段對填料函自下向上連續的多個節段進行加熱，每個所述加熱段均具有一個測溫點，所述精準控溫組件同軸安裝在填料函頂部，且精準控溫組件內的緩沖腔連通填料函頂部出口，所述精準控溫組件用于監測和控制填料函出口溫度。

3、上述精準控溫精餾塔，所述精準控溫組件包括油浴循環器、油浴夾套、外部保溫殼和溫度傳感器，所述油浴夾套套設在緩沖腔的外側，油浴夾套內壁和緩沖腔外壁之間形成油浴腔，所述油浴循環器的進油口連通油浴夾套的出油口，油浴循環器的出油口連通油浴夾套的進油口，所述外部保溫殼套設在油浴夾套的外側，所述溫度傳感器安裝在緩沖腔的出口處。

4、上述精準控溫精餾塔，所述填料函的入口和出口均設置有連接法蘭。

5、上述精準控溫精餾塔，所述填料函的入口和出口均設置有柵格網。

6、上述精準控溫精餾塔，所述柵格網通過彈性擋圈固定。

7、上述精準控溫精餾塔，所述填料函為模塊化設計。

8、本實用新型與現有技術相比具有以下優點：

9、1、多段控溫開式加熱器：該精餾塔使用具有多個獨立加熱段的開式加熱器，這意味著可以對精餾塔的不同部分進行獨立的溫度控制。這種設計提高了加熱效率和溫度控制的精確性。

10、2、連續加熱：加熱器的多個加熱段對填料函自下向上的多個節段進行連續加熱，這有助于實現更加均勻和穩定的加熱效果。

11、3、測溫點：每個加熱段都具有一個測溫點，這允許對每個加熱段的實時溫度進行監測，確保溫度控制的準確性和及時調整。

12、4、同軸安裝：多段控溫開式加熱器和精準控溫組件的同軸安裝設計，有助于保持結構的緊湊性和對稱性，同時可能減少空間占用和提高整體的熱效率。

13、5、精準控溫組件：組件的設計用于監測和控制填料函出口的溫度，這是精餾過程中非常關鍵的參數，直接影響到精餾的效率和產品質量。

14、綜上所述，相比現有技術，這種精準控溫精餾塔的優點主要體現在溫度控制的精確性、加熱效率的提升、以及結構設計的優化。這些特點有助于提高精餾過程的效率和產品質量，同時可能降低能耗和維護成本。

15、下面通過附圖和實施例，對本實用新型的技術方案做進一步的詳細描述。

技術特征：

1.一種精準控溫精餾塔，其特征在于，包括填料函、多段控溫開式加熱器和精準控溫組件，所述多段控溫開式加熱器具有多個獨立的加熱段，所述多段控溫開式加熱器同軸安裝在填料函的外側，多個所述加熱段對填料函自下向上連續的多個節段進行加熱，每個所述加熱段均具有一個測溫點，所述精準控溫組件同軸安裝在填料函頂部，且精準控溫組件內的緩沖腔連通填料函頂部出口，所述精準控溫組件用于監測和控制填料函出口溫度。

2.按照權利要求1所述的一種精準控溫精餾塔，其特征在于，所述精準控溫組件包括油浴循環器、油浴夾套、外部保溫殼和溫度傳感器，所述油浴夾套套設在緩沖腔的外側，油浴夾套內壁和緩沖腔外壁之間形成油浴腔，所述油浴循環器的進油口連通油浴夾套的出油口，油浴循環器的出油口連通油浴夾套的進油口，所述外部保溫殼套設在油浴夾套的外側，所述溫度傳感器安裝在緩沖腔的出口處。

3.按照權利要求1所述的一種精準控溫精餾塔，其特征在于，所述填料函的入口和出口均設置有連接法蘭。

4.按照權利要求1所述的一種精準控溫精餾塔，其特征在于，所述填料函的入口和出口均設置有柵格網。

5.按照權利要求4所述的一種精準控溫精餾塔，其特征在于，所述柵格網通過彈性擋圈固定。

6.按照權利要求1所述的一種精準控溫精餾塔，其特征在于，所述填料函為模塊化設計。

技術總結
本技術公開了一種精準控溫精餾塔，包括填料函、多段控溫開式加熱器和精準控溫組件，所述多段控溫開式加熱器具有多個獨立的加熱段，所述多段控溫開式加熱器同軸安裝在填料函的外側，多個所述加熱段對填料函自下向上連續的多個節段進行加熱，每個所述加熱段均具有一個測溫點，所述精準控溫組件同軸安裝在填料函頂部，且精準控溫組件內的緩沖腔連通填料函頂部出口，所述精準控溫組件用于監測和控制填料函出口溫度。本技術能夠實現精確的溫度控制，從而提高分離過程的效率和產品的純度。

技術研發人員：劉光輝
受保護的技術使用者：上海霍桐實驗儀器有限公司
技術研發日：20240830
技術公布日：2025/4/28
