本發明涉及二氧化碳捕集領域，尤其是涉及一種溫室二氧化碳捕集與循環利用裝置。

背景技術：

1、在現代農業生產中，溫室種植作為一種高效、可控的農業生產方式，日益受到廣泛關注，溫室通過調節環境參數，如溫度、濕度和光照等，為植物生長提供了理想的生長條件，然而，在溫室環境中，植物進行光合作用時會消耗大量的二氧化碳，而空氣中的二氧化碳濃度往往不足以滿足植物最大光合速率的需求，這限制了植物的生長速度和產量，為了彌補這一不足，現有技術通過捕集并循環利用溫室內的二氧化碳；

2、現有的捕集裝置在實現二氧化碳的捕集后，往往通過固定的噴灑組件向溫室內釋放二氧化碳，靜態的釋放方式無法確保二氧化碳能均勻的分布在溫室內，進而不能使二氧化碳高效作用到植物葉片表面，阻礙了二氧化碳的有效利用，影響了植物光合作用的效率，為解決上述問題，現提出一種溫室二氧化碳捕集與循環利用裝置。

3、本背景技術所公開的上述信息僅僅用于增加對本發明背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、為了解決上述問題，本發明提供一種溫室二氧化碳捕集與循環利用裝置。

2、本發明提供的一種溫室二氧化碳捕集與循環利用裝置采用如下的技術方案：

3、一種溫室二氧化碳捕集與循環利用裝置，包括溫室，溫室內壁兩側均設有吸氣組件，溫室頂部設有反應室，反應室頂部設有輸液管，反應室與兩個吸氣組件分別通過兩個吸氣管與反應室連接，溫室內壁頂端設有用于收集二氧化碳的收集室，收集室與反應室之間通過連接管連接，所述連接管底端延伸至收集室內并固定有攪拌葉，攪拌葉的一側與收集室內壁相貼，連接管可轉動在收集室內，收集室底部設有可升降的用于噴灑二氧化碳的噴灑組件，溫室頂部設有用于驅動噴灑組件轉動轉動組件，當轉動組件驅動噴灑組件轉動時，所述收集室也同步轉動。

4、進一步地，噴灑組件包括輸送管、波紋管、噴頭、輸氣管，波紋管固定在輸送管與收集室之間，噴頭等距設置在輸送管上，轉動組件底部設有電推桿，電推桿的伸縮端與輸送管固定，輸氣管的兩端分別與輸送管和收集室內腔相通。

5、進一步地，轉動組件包括轉動環、外齒圈、齒輪、支撐座、電機，轉動環轉動在溫室頂部，溫室頂部通過支撐架固定有連接板，轉動環轉動在溫室和連接板之間，電推桿固定在轉動環底部，外齒圈固定在轉動環頂部，齒輪轉動在溫室頂部，支撐座固定在溫室頂部，電機固定在支撐座頂部，電機的轉子端頭與齒輪固定，所述齒輪與外齒圈嚙合。

6、進一步地，支撐架和連接板之間固定有支撐腿，反應室固定在支撐架頂部。

7、進一步地，攪拌葉上開設有多個通孔，通孔的截面呈沙漏型。

8、進一步地，吸氣組件包括固定架、風機、吸氣罩，溫室一側開設有供風機轉動的安裝孔，固定架固定在溫室一側，風機固定在固定架上，所述吸氣罩固定在溫室一側，固定架位于吸氣罩內，吸氣罩遠離風機的一側與吸氣管固定。

9、進一步地，溫室內壁設有與安裝孔對應的過濾架，過濾架內徑大于安裝孔外徑，過濾架內設有限位環和濾芯，過濾架上螺紋設有限位罩，當限位罩與過濾架螺紋連接時，濾芯同時與所述限位環和限位罩相貼合。

10、進一步地，安裝孔開設在溫室內壁下方。

11、進一步地，連接管可轉動在連接板上。

12、進一步地，轉動環底部還固定有安裝架，所述收集室固定在安裝架上。

13、綜上所述，本發明包括以下有益技術效果：

14、1、本發明通過設置可升降的噴灑組件以及驅動噴灑組件轉動的轉動組件，與相關技術相比，可以使捕集到的二氧化碳均勻的分布在溫室內，并且通過噴灑組件的升降可以高效的將捕集到的二氧化碳直接作用在植物葉片表面，不僅提高了二氧化碳的利用效率，還促進了植物光合作用的均衡進行，有助于提升作物的整體生長速度和產量；

15、2、本發明通過在收集室內設置攪拌葉，攪拌葉與連接管固定，收集室隨轉動組件轉動而同步轉動，與相關技術相比，固定的攪拌葉因收集室的旋轉而相對移動，進而對收集室內的二氧化碳進行攪動，能夠有效防止二氧化碳在收集室內形成濃度梯度，確保二氧化碳在整個收集室內均勻分布，均勻的二氧化碳分布可以確保噴灑出的二氧化碳濃度一致，從而提高二氧化碳在溫室內的整體利用效率和均勻性，同時，攪拌葉與收集室內壁相貼在收集室轉動時，攪拌葉能夠刮擦內壁，可以有效防止收集室內壁積垢，進而保持捕集設備的高效運行。

技術特征：

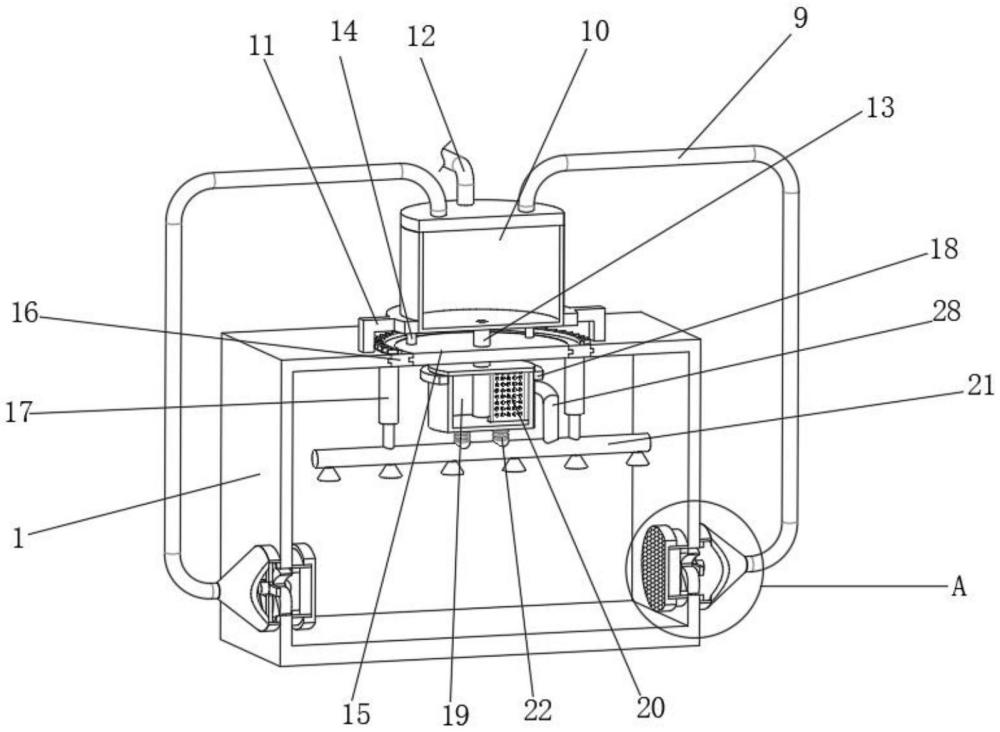

1.一種溫室二氧化碳捕集與循環利用裝置，包括溫室(1)，其特征在于：所述溫室(1)內壁兩側均設有吸氣組件，所述溫室(1)頂部設有反應室(10)，所述反應室(10)頂部設有輸液管(12)，所述反應室(10)與兩個吸氣組件分別通過兩個吸氣管(9)與反應室(10)連接，所述溫室(1)內壁頂端設有用于收集二氧化碳的收集室(19)，所述收集室(19)與反應室(10)之間通過連接管(13)連接，所述連接管(13)底端延伸至收集室(19)內并固定有攪拌葉(20)，所述攪拌葉(20)的一側與收集室(19)內壁相貼，所述連接管(13)可轉動在收集室(19)內，所述收集室(19)底部設有可升降的用于噴灑二氧化碳的噴灑組件，所述溫室(1)頂部設有用于驅動噴灑組件轉動轉動組件，當轉動組件驅動噴灑組件轉動時，所述收集室(19)也同步轉動。

2.根據權利要求1所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述噴灑組件包括輸送管(21)、波紋管(22)、噴頭(27)、輸氣管(28)，所述波紋管(22)固定在輸送管(21)與收集室(19)之間，所述噴頭(27)等距設置在輸送管(21)上，所述轉動組件底部設有電推桿(17)，所述電推桿(17)的伸縮端與輸送管(21)固定，所述輸氣管(28)的兩端分別與輸送管(21)和收集室(19)內腔相通。

3.根據權利要求2所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述轉動組件包括轉動環(16)、外齒圈(23)、齒輪(24)、支撐座(25)、電機(26)，所述轉動環(16)轉動在溫室(1)頂部，所述溫室(1)頂部通過支撐架(11)固定有連接板(15)，所述轉動環(16)轉動在溫室(1)和連接板(15)之間，所述電推桿(17)固定在轉動環(16)底部，所述外齒圈(23)固定在轉動環(16)頂部，所述齒輪(24)轉動在溫室(1)頂部，所述支撐座(25)固定在溫室(1)頂部，所述電機(26)固定在支撐座(25)頂部，所述電機(26)的轉子端頭與齒輪(24)固定，所述齒輪(24)與外齒圈(23)嚙合。

4.根據權利要求3所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述支撐架(11)和連接板(15)之間固定有支撐腿(14)，所述反應室(10)固定在支撐架(11)頂部。

5.根據權利要求1所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述攪拌葉(20)上開設有多個通孔(201)，所述通孔(201)的截面呈沙漏型。

6.根據權利要求1所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述吸氣組件包括固定架(2)、風機(3)、吸氣罩(8)，所述溫室(1)一側開設有供風機(3)轉動的安裝孔，所述固定架(2)固定在溫室(1)一側，所述風機(3)固定在固定架(2)上，所述吸氣罩(8)固定在溫室(1)一側，所述固定架(2)位于吸氣罩(8)內，所述吸氣罩(8)遠離風機(3)的一側與吸氣管(9)固定。

7.根據權利要求1所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述溫室(1)內壁設有與安裝孔對應的過濾架(4)，所述過濾架(4)內徑大于安裝孔外徑，所述過濾架(4)內設有限位環(5)和濾芯(6)，所述過濾架(4)上螺紋設有限位罩(7)，當所述限位罩(7)與過濾架(4)螺紋連接時，所述濾芯(6)同時與所述限位環(5)和限位罩(7)相貼合。

8.根據權利要求6所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述安裝孔開設在溫室(1)內壁下方。

9.根據權利要求3所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述連接管(13)可轉動在連接板(15)上。

10.根據權利要求3所述的溫室二氧化碳捕集與循環利用裝置，其特征在于：所述轉動環(16)底部還固定有安裝架(18)，所述收集室(19)固定在安裝架(18)上。

技術總結
本發明公開了一種溫室二氧化碳捕集與循環利用裝置，涉及二氧化碳捕集領域，包括溫室，溫室內壁兩側均設有吸氣組件，溫室頂部設有反應室，反應室頂部設有輸液管，反應室與兩個吸氣組件分別通過兩個吸氣管與反應室連接，溫室內壁頂端設有用于收集二氧化碳的收集室，收集室與反應室之間通過連接管連接，連接管底端延伸至收集室內并固定有攪拌葉；本發明通過設置可升降的噴灑組件以及驅動噴灑組件轉動的轉動組件，可以使捕集到的二氧化碳均勻的分布在溫室內，并且通過噴灑組件的升降可以高效的將捕集到的二氧化碳直接作用在植物葉片表面，不僅提高了二氧化碳的利用效率，還促進了植物光合作用的均衡進行，有助于提升作物的整體生長速度和產量。

技術研發人員：劉淑艷,于振良,于澤一,劉維,李娜,田欣
受保護的技術使用者：黑龍江省水利科學研究院
技術研發日：
技術公布日：2025/4/28
