本技術屬于電站鍋爐性能測試，尤其涉及一種用于電站鍋爐的煙氣凈化處理裝置。

背景技術：

1、電站鍋爐性能試驗過程中，需要頻繁地在爐膛尾部煙道上沿爐膛寬度方向上布置的多個測孔采集煙氣，不同測孔采集的煙氣經過混合后通入煙氣分析儀分析其主要成分(o2、co、no等)的體積分?jǐn)?shù)。在多個測孔采集煙氣時，通常會遇到各測孔采集的煙氣流量不同，導致混合后煙氣的成分與尾部煙道內的實際煙氣成分產生偏差，進而影響分析結果的準確性。

2、利用煙氣分析儀分析煙氣成分時，需要通過導管將煙氣通入煙氣分析儀，而煙氣中含有大量煙塵和水分等雜質，這些雜質進入煙氣分析儀不僅會影響煙氣分析儀的正常工作，還會影響分析結果的準確性。如何在試驗過程中清除煙氣中的雜質成為試驗工程師經常面對的問題。

技術實現思路

1、為了解決背景技術中所述的利用煙氣分析儀分析煙氣成分時，需要通過導管將煙氣通入煙氣分析儀，而煙氣中含有大量煙塵和水分等雜質，這些雜質進入煙氣分析儀不僅會影響煙氣分析儀的正常工作，還會影響分析結果的準確性的問題，本實用新型提出了如下技術方案：

2、一種用于電站鍋爐的煙氣凈化處理裝置，包括：凈化箱(1)、進氣管組(2)、干燥管組(3)；所述凈化箱(1)內部設有用于清洗雜質的凈水池(11)，所述凈化箱(1)的進氣口與所述進氣管組(2)相連，所述凈化箱(1)的出氣口與所述干燥管組(3)的輸如端相連；每組所述進氣管組(2)均包括：豎直管(21)、軟管(22)和橫管(23)；所述豎直管(21)分別連接所述軟管(22)和所述橫管(23)，所述軟管(22)的一端穿入所述凈化箱(1)內并進入所述凈水池(11)的液面以下，所述橫管(23)的一端與煙道相連通；所述干燥管組(3)內填充有用于干燥煙氣的干燥劑，所述干燥管組(3)用于對輸入煙氣分析儀的煙氣進行干燥處理；所述干燥管組(3)包括多根干燥管道(31)，每根所述干燥管道(31)的一端與所述煙氣分析儀相連通，每根所述干燥管道(31)的另一端穿入所述凈化箱(1)內，并且每根所述干燥管道(31)另一端位于凈水池(11)的液面上方。

3、其中，每組所述進氣管組還包括：調節閥和流量計，所述調節閥設于所述橫管上，所述流量計設于所述豎直管上。

4、進一步地，每根所述干燥管道均為透明玻璃管，并且每根所述干燥管道內均填充有干燥劑，每根所述豎直管內還設有浮球。

5、進一步地，所述干燥管道內靠近所述凈化箱的一端填充設有棉花，以形成吸水層。

6、進一步地，所述干燥劑為變色硅膠顆粒。

7、有益效果：本實用新型通過凈水箱內凈水池的設置使得煙氣內混雜的雜質在經過凈水池后被濾出，以此防止煙氣分析儀被煙道內的煙氣中包含雜質損壞。

技術特征：

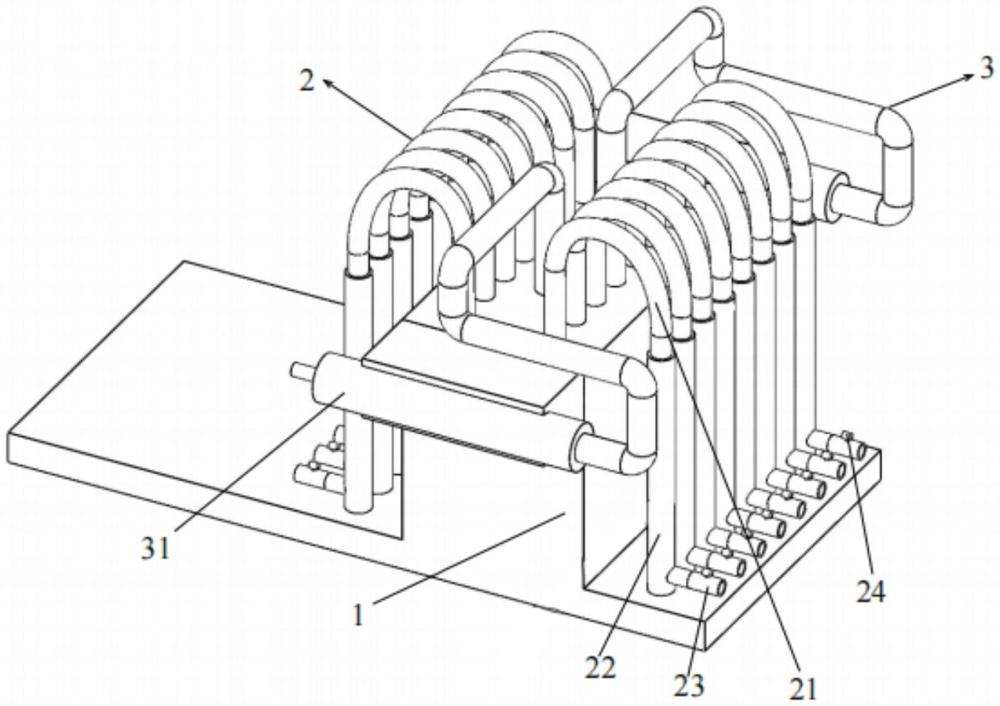

1.一種用于電站鍋爐的煙氣凈化處理裝置，其特征在于，包括：凈化箱（1）、進氣管組（2）、干燥管組（3）；所述凈化箱（1）內部設有用于清洗雜質的凈水池（11），所述凈化箱（1）的進氣口與所述進氣管組（2）相連，所述凈化箱（1）的出氣口與所述干燥管組（3）的輸如端相連；每組所述進氣管組（2）均包括：豎直管（21）、軟管（22）和橫管（23）；所述豎直管（21）分別連接所述軟管（22）和所述橫管（23），所述軟管（22）的一端穿入所述凈化箱（1）內并進入所述凈水池（11）的液面以下，所述橫管（23）的一端與煙道相連通；所述干燥管組（3）內填充有用于干燥煙氣的干燥劑，所述干燥管組（3）用于對輸入煙氣分析儀的煙氣進行干燥處理；所述干燥管組（3）包括多根干燥管道（31），每根所述干燥管道（31）的一端與所述煙氣分析儀相連通，每根所述干燥管道（31）的另一端穿入所述凈化箱（1）內，并且每根所述干燥管道（31）另一端位于凈水池（11）的液面上方。

2.根據權利要求1中所述的一種用于電站鍋爐的煙氣凈化處理裝置，其特征在于，每組所述進氣管組（2）還包括：調節閥（24）和流量計（25），所述調節閥（24）設于所述橫管（23）上，所述流量計（25）設于所述豎直管（21）上。

3.根據權利要求2中所述的一種用于電站鍋爐的煙氣凈化處理裝置，其特征在于，每根所述干燥管道（31）和每根所述豎直管（21）均為透明玻璃管，并且每根所述干燥管道（31）內均填充有干燥劑，每根所述豎直管（21）內還設有浮球（4）。

4.根據權利要求3中所述的一種用于電站鍋爐的煙氣凈化處理裝置，其特征在于，所述干燥管道（31）內靠近所述凈化箱（1）的一端填充設有棉花，以形成吸水層。

5.根據權利要求4中所述的一種用于電站鍋爐的煙氣凈化處理裝置，其特征在于，所述干燥劑為變色硅膠顆粒。

技術總結
本技術提出了一種用于電站鍋爐的煙氣凈化處理裝置，包括：凈化箱、進氣管組、干燥管組；所述凈化箱內部設有用于清洗雜質的凈水池，所述凈化箱的進氣口與所述進氣管道相連，所述凈化箱的出氣口與所述干燥管組的輸如端相連；所述進氣管組的輸入端與煙道相連；所述干燥管組內填充有用于干燥煙氣的干燥劑，所述干燥管組用于對輸入煙氣分析儀的煙氣進行干燥處理。本技術通過凈水箱內凈水池的設置使得煙氣內混雜的雜質在經過凈水池后被濾出，以此防止煙氣分析儀被煙道內的煙氣中包含雜質損壞。
