本技術涉及人造板材生產領域，具體涉及一種人造板材制備用破碎裝置。

背景技術：

1、人造板，顧名思義，就是利用木材在加工過程中產生的邊角廢料，添加化工膠粘劑制作成的板材。人造板材種類很多，常用的有刨花板、中密度板、細木工板（大芯板）、膠合板，以及防火板等裝飾型人造板。人造板在生產過程中都會有齊邊工作，在人造板生產的環節中需按要求切除多余的地方，切除下來的廢料是可以回收再利用的，需要將這些原料通過破碎裝置進行破碎后作為原料再次投入生產，現有的破碎裝置在進行破碎工作時會產生灰塵，工作人員往破碎裝置內部添加廢料時，需要打開蓋板將廢料添加到破碎裝置內，在打開蓋板添加廢料時，破碎工作產生的灰塵會通過加料口飛出污染工作環境。因此，本領域技術人員提供了一種人造板材制備用破碎裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種人造板材制備用破碎裝置，包括破碎箱，所述破碎箱內部設置圓柱腔，破碎箱下端安裝排出管，且排出管外表面安裝閥門，圓柱腔內部設置轉軸，轉軸上端安裝電機一，轉軸外表面對稱安裝切割刀，破碎箱上端開設進料口，破碎箱上端對應進料口的位置安裝進料機構；

2、進料機構包括箱體和凹槽桿，箱體下端左部開設排出口，且排出口對應進料口的位置，箱體上端開設加料口，箱體內部設置隔檔板，隔檔板位于排出口上端右部，隔檔板右端面和排出口右端面在同一平面，隔檔板后端穿過箱體并安裝拉板，拉板后端安裝把手，箱體后端對稱安裝導向桿，兩個導向桿后端共安裝固定板，導向桿外表面滑動連接導向塊，且導向塊固定連接拉板，導向桿外表面套設彈簧二；

3、箱體內部滑動連接推板，且推板位于隔檔板右側，箱體右端安裝凹槽桿，凹槽桿內部設置螺紋桿，螺紋桿右端安裝電機二，螺紋桿外表面套設螺紋套，螺紋套左端安裝伸出桿，且伸出桿穿過箱體并安裝推板。

4、優選的：所述破碎箱下端對稱安裝支撐桿。

5、優選的：所述箱體上端對應加料口的位置設置蓋板。

6、優選的：所述蓋板前端通過合頁轉動連接箱體，蓋板后端安裝配合塊，配合塊右端開設卡槽。

7、優選的：所述箱體后端安裝卡接機構，卡接機構包括凹槽塊和移動塊，凹槽塊內部滑動連接移動塊，移動塊左端安裝卡塊，且卡塊穿過凹槽塊對應卡槽的位置，移動塊右端對稱安裝彈簧一。

8、優選的：所述凹槽塊內底部開設滑槽，滑槽內部安裝限位桿，限位桿外表面滑動連接滑塊，且滑塊固定連接移動塊。

9、本實用新型的技術效果和優點：

10、本實用新型將廢料通過加料口倒進箱體內，然后蓋住蓋板堵住加料口，通過把手拉動隔檔板向后移動離開箱體，控制電機二帶動推板移動，推板推動廢料通過排出口和進料口落到破碎箱內，進料完畢后，通過彈簧二推動隔檔板復位插進箱體內，然后，電機二反轉帶動推板移動復位，通過上述方法進行分段加料工作，能有效的避免在加料時出現灰塵通過加料口飛出污染工作環境的情況。

技術特征：

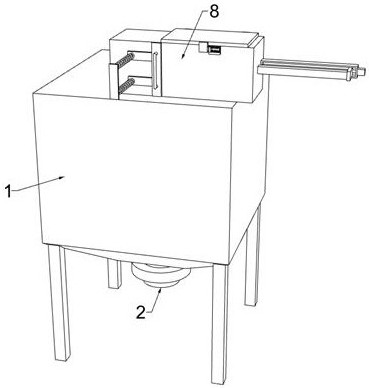

1.一種人造板材制備用破碎裝置，包括破碎箱（1），其特征在于，所述破碎箱（1）內部設置圓柱腔（3），破碎箱（1）下端安裝排出管（2），且排出管（2）外表面安裝閥門，圓柱腔（3）內部設置轉軸（5），轉軸（5）上端安裝電機一（7），轉軸（5）外表面對稱安裝切割刀（6），破碎箱（1）上端開設進料口（4），破碎箱（1）上端對應進料口（4）的位置安裝進料機構（8）；

2.根據權利要求1所述的一種人造板材制備用破碎裝置，其特征在于，所述破碎箱（1）下端對稱安裝支撐桿。

3.根據權利要求1所述的一種人造板材制備用破碎裝置，其特征在于，所述箱體（9）上端對應加料口（11）的位置設置蓋板（12）。

4.根據權利要求3所述的一種人造板材制備用破碎裝置，其特征在于，所述蓋板（12）前端通過合頁轉動連接箱體（9），蓋板（12）后端安裝配合塊（13），配合塊（13）右端開設卡槽（14）。

5.根據權利要求1所述的一種人造板材制備用破碎裝置，其特征在于，所述箱體（9）后端安裝卡接機構（15），卡接機構（15）包括凹槽塊（16）和移動塊（17），凹槽塊（16）內部滑動連接移動塊（17），移動塊（17）左端安裝卡塊（18），且卡塊（18）穿過凹槽塊（16）對應卡槽（14）的位置，移動塊（17）右端對稱安裝彈簧一（19）。

6.根據權利要求5所述的一種人造板材制備用破碎裝置，其特征在于，所述凹槽塊（16）內底部開設滑槽（20），滑槽（20）內部安裝限位桿（21），限位桿（21）外表面滑動連接滑塊（22），且滑塊（22）固定連接移動塊（17）。

技術總結
本技術公開了一種人造板材制備用破碎裝置，包括破碎箱，所述破碎箱內部設置圓柱腔，破碎箱下端安裝排出管，且排出管外表面安裝閥門，圓柱腔內部設置轉軸，轉軸上端安裝電機一，轉軸外表面對稱安裝切割刀，破碎箱上端開設進料口，破碎箱上端對應進料口的位置安裝進料機構，進料機構包括箱體和凹槽桿，箱體下端左部開設排出口，且排出口對應進料口的位置，箱體上端開設加料口，箱體內部設置隔檔板。本技術將廢料通過加料口倒進箱體內，然后進行分段加料工作，能有效的避免在加料時出現灰塵通過加料口飛出污染工作環境的情況。

技術研發人員：楊老六,楊樹偉,楊葉梅
受保護的技術使用者：瀘西恒興木業有限公司
技術研發日：20240515
技術公布日：2025/4/28
