本發明涉及地質檢測，具體為一種地質檢測的樣品破碎器。

背景技術：

1、在地質勘探領域，樣品破碎器作為關鍵的采樣與分析工具，其技術背景深厚且不斷演進，隨著現代科技的飛速發展，地質檢測對樣品破碎器的要求日益提升，不僅要求高效、精準，還需具備智能化與環保特性，地質樣品破碎器的主要作用在于將采集到的巖石、礦石等樣品進行破碎處理，以便于后續的化學、物理分析。這一過程中，破碎器的設計需充分考慮樣品的多樣性和復雜性，確保破碎效果的一致性和準確性；

2、傳統樣品破碎機在功能上存在明顯局限，難以滿足現代地質勘探對樣品處理多樣化、精細化的需求，現有破碎機往往只能實現單一的破碎效果，如粗碎或細碎，無法在同一設備內靈活切換破碎粒度，這導致在樣品處理過程中需要頻繁更換設備，不僅增加了操作復雜度，還提高了樣品氧化的風險及轉運過程中的損失，嚴重影響了檢測結果的準確性和可靠性，此外，傳統破碎機在破碎過程中產生的細小顆粒和粉塵往往與較大顆粒混合存儲，這不僅增加了后續分選的難度，還可能因粒徑不均導致檢測偏差，特別是當樣品中含有易氧化或對環境敏感的礦物時，混合存儲會加劇其性質變化，進一步降低檢測精度，同時，粉塵的附著不僅污染測試環境，還可能對精密分析儀器造成損害，影響檢測結果的準確性。

技術實現思路

1、本發明的目的在于提供一種地質檢測的樣品破碎器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案，一種地質檢測的樣品破碎器，包括殼體、動顎基板和定顎板組件，所述殼體開設有投料口和出料口，所述殼體上設置有用于驅動所述動顎基板相對所述定顎板組件運動的驅動機構，所述定顎板組件包括從下至上依次堆疊且具有不同尺寸破碎齒的第一定顎板、第二定顎板和第三定顎板，還包括切換機構，所述切換機構用于將所述動顎基板與所述第三定顎板連接或者將述動顎基板與所述第二定顎板和所述第三定顎板連接。

3、可選地，所述切換機構包括活動基臺，所述活動基臺的兩側均設置有雙軸電機，所述雙軸電機的兩輸出端均連接有轉動桿，所述轉動桿的側面設置有副卡鉤，所述轉動桿的末端設置有扭簧，所述扭簧的另一端固定連接有主卡鉤，所述主卡鉤與副卡鉤之間呈九十度排列，所述動顎基板的兩側表面均設置有限位板；

4、所述第一定顎板的側面設置有基底接合桿，所述第二定顎板的側面設置有中位套桿和第一限位塊，所述第三定顎板側面設置有與頂部套筒和第二限位塊，所述基底接合桿、中位套桿、頂部套筒依次套設；所述限位板的中心處開設有與頂部套筒的直徑相同的圓孔，所述主卡鉤與所述第二限位塊配合，所述第一限位塊配合。

5、可選地，所述動顎基板的底面與第三定顎板的頂面嚙合，所述動顎基板與第三定顎板相對的一側均設有小型破碎齒；所述第三定顎板的底面與第二定顎板的頂面嚙合，所述第三定顎板與第二定顎板相對的一側均設有中型破碎齒；所述第二定顎板的底面與第一定顎板的頂面嚙合，所述第二定顎板與第一定顎板的頂面均設有大型破碎齒。

6、可選地，還包括伸縮電機，所述伸縮電機的輸出軸固定連接有可活動的調節板，所述調節板的側表面設置有滾動輪，所述殼體的內部開設有與滾動輪相配合的輪槽。

7、可選地，還包括內箱和存儲機構，所述存儲機構包括過濾組件和儲料組件，所述過濾組件包括擋料坡，所述擋料坡位于所述內箱的底部中間位置，且內箱的底部向遠離擋料坡的方向傾斜，所述殼體的兩側表面還設置有兩個電機，所述電機的輸出軸上連接有轉動盤，所述轉動盤的一側表面連接有連接支桿，所述連接支桿的末端連接有可轉動的濾梳板。

8、可選地，所述儲料組件包括粗碎收集盒，所述粗碎收集盒的內部設置有可取出的內盒，所述內盒的上表面還設置有三個用于與粗碎收集盒進行固定的卡位鉤塊，所述粗碎收集盒上設置有可活動的盒蓋，所述盒蓋的底面固定安裝有對位卡塊，所述粗碎收集盒的上表面開設有與對位卡塊相配合的卡槽，所述盒蓋的一側表面還開設有與出料口相配合的進料預留口。

9、可選地，所述儲料組件還包括儲存盒，所述儲存盒的一側開設有濾網板，所述儲存盒的內部還設置有中碎收集屜和細碎收集屜，所述中碎收集屜位于細碎收集屜的上方。

10、可選地，所述存儲機構還包括除塵組件，所述除塵組件包括風扇和集塵箱，所述集塵箱與儲存盒的內部連通，所述集塵箱的一側設置有攔截網，所述集塵箱的底部設置有可開合的蓋板。

11、可選地，所述儲存盒的底部設置有彈簧塊，所述第一定顎板的一端底部設置有彈性塊，所述第一定顎板的底部還設置有與內箱相連接的傳震塊，所述內箱的底面固定設置有緩沖盒，所述緩沖盒的內部設置有緩沖內盤，所述緩沖內盤的上表面開設有滑動槽，所述滑動槽的內部設置有連接彈簧，所述連接彈簧的一端與緩沖內盤固定連接，所述連接彈簧的另一端固定連接有支撐板，所述支撐板與內箱的底部連接。

12、可選地，所述殼體的底部設置有底座，所述殼體的一側表面通過合頁連接有活動門，所述活動門設置有可視窗口，所述活動門的表面還設置有可轉動的旋鈕開關，所述旋鈕開關的側表面固定安裝有把手。

13、與現有技術相比，本發明的有益效果是：

14、1、在本方案中，通過設置切換機構，增加第二定顎板和第三定顎板，結合原有的第一定顎板與動顎基板，實現了粗碎、中碎和細碎的靈活切換，使得一臺設備能夠完成原本需要多臺破碎機才能完成的破碎任務，節省了設備成本和空間占用，以及避免了在破碎轉運過程中，樣品與空氣接觸的時間太長，增加樣品氧化與受到污染的風險，提高了工作效率，通過信號控制雙軸電機的轉動角度，即可切換不同的破碎模式，操作簡便快捷，降低了操作難度和人力成本，伸縮電機和調節板的設計，使得破碎出口的大小可以根據需要進行調節，提高了破碎精度，有效防止過大或過小的顆粒進入下一道工序，保證了后續處理過程的順利進行和檢測結果的準確性；

15、2、在本方案中，通過設置存儲機構，利用濾梳板在電機的驅動下旋轉，實現了大顆粒樣品與細小顆粒及粉塵的有效分離，同時，儲料組件中的中碎收集屜和細碎收集屜通過長槽設計，進一步分離了中碎和細碎樣品，保證了樣品粒徑的均勻性和后續檢測的準確性，通過除塵組件中的風扇和集塵箱的配合，有效去除了殼體內的粉塵，保證了檢測環境的潔凈度，同時，底部彈簧塊和彈性塊在破碎過程中傳遞的震動，不僅幫助樣品表面的灰塵被激起并通過除塵組件清除，還加快了樣品在內部的流動速度，防止了內部堵塞現象的發生，提高了設備與樣品表面的清潔度，延長了設備的使用壽命。

技術特征：

1.一種地質檢測的樣品破碎器，其特征在于，包括殼體(1)、動顎基板(29)和定顎板組件，所述殼體(1)開設有投料口(13)和出料口(23)，所述殼體(1)上設置有用于驅動所述動顎基板(29)相對所述定顎板組件運動的驅動機構，所述定顎板組件包括從下至上依次堆疊且具有不同尺寸破碎齒的第一定顎板(14)、第二定顎板(42)和第三定顎板(44)，還包括切換機構，所述切換機構用于將所述動顎基板(29)與所述第三定顎板(44)連接或者將述動顎基板(29)與所述第二定顎板(42)和所述第三定顎板(44)連接。

2.根據權利要求1所述的一種地質檢測的樣品破碎器，其特征在于：所述切換機構包括活動基臺(28)，所述活動基臺(28)的兩側均設置有雙軸電機(31)，所述雙軸電機(31)的兩輸出端均連接有轉動桿(32)，所述轉動桿(32)的側面設置有副卡鉤(35)，所述轉動桿(32)的末端設置有扭簧(33)，所述扭簧(33)的另一端固定連接有主卡鉤(34)，所述主卡鉤(34)與副卡鉤(35)之間呈九十度排列，所述動顎基板(29)的兩側表面均設置有限位板(30)；

3.根據權利要求2所述的一種地質檢測的樣品破碎器，其特征在于：所述動顎基板(29)的底面與第三定顎板(44)的頂面嚙合，所述動顎基板(29)與第三定顎板(44)相對的一側均設有小型破碎齒；所述第三定顎板(44)的底面與第二定顎板(42)的頂面嚙合，所述第三定顎板(44)與第二定顎板(42)相對的一側均設有中型破碎齒；所述第二定顎板(42)的底面與第一定顎板(14)的頂面嚙合，所述第二定顎板(42)與第一定顎板(14)的頂面均設有大型破碎齒。

4.根據權利要求1所述的一種地質檢測的樣品破碎器，其特征在于：還包括伸縮電機(17)，所述伸縮電機(17)的輸出軸固定連接有可活動的調節板(21)，所述調節板(21)的側表面設置有滾動輪(18)，所述殼體(1)的內部開設有與滾動輪(18)相配合的輪槽。

5.根據權利要求1所述的一種地質檢測的樣品破碎器，其特征在于：還包括內箱(16)和存儲機構，所述存儲機構包括過濾組件和儲料組件，所述過濾組件包括擋料坡(24)，所述擋料坡(24)位于所述內箱(16)的底部中間位置，且內箱(16)的底部向遠離擋料坡(24)的方向傾斜，所述殼體(1)的兩側表面還設置有兩個電機(9)，所述電機(9)的輸出軸上連接有轉動盤(25)，所述轉動盤(25)的一側表面連接有連接支桿(46)，所述連接支桿(46)的末端連接有可轉動的濾梳板(47)。

6.根據權利要求5所述的一種地質檢測的樣品破碎器，其特征在于：所述儲料組件包括粗碎收集盒(7)，所述粗碎收集盒(7)的內部設置有可取出的內盒(36)，所述內盒(36)的上表面還設置有三個用于與粗碎收集盒(7)進行固定的卡位鉤塊(37)，所述粗碎收集盒(7)上設置有可活動的盒蓋(38)，所述盒蓋(38)的底面固定安裝有對位卡塊(39)，所述粗碎收集盒(7)的上表面開設有與對位卡塊(39)相配合的卡槽，所述盒蓋(38)的一側表面還開設有與出料口(23)相配合的進料預留口(40)。

7.根據權利要求6所述的一種地質檢測的樣品破碎器，其特征在于：所述儲料組件還包括儲存盒(48)，所述儲存盒(48)的一側開設有濾網板(19)，所述儲存盒(48)的內部還設置有中碎收集屜(10)和細碎收集屜(11)，所述中碎收集屜(10)位于細碎收集屜(11)的上方。

8.根據權利要求7所述的一種地質檢測的樣品破碎器，其特征在于：所述存儲機構還包括除塵組件，所述除塵組件包括風扇和集塵箱(3)，所述集塵箱(3)與儲存盒(48)的內部連通，所述集塵箱(3)的一側設置有攔截網(4)，所述集塵箱(3)的底部設置有可開合的蓋板(5)。

9.根據權利要求8所述的一種地質檢測的樣品破碎器，其特征在于：所述儲存盒(48)的底部設置有彈簧塊(20)，所述第一定顎板(14)的一端底部設置有彈性塊(15)，所述第一定顎板(14)的底部還設置有與內箱(16)相連接的傳震塊，所述內箱(16)的底面固定設置有緩沖盒(22)，所述緩沖盒(22)的內部設置有緩沖內盤(49)，所述緩沖內盤(49)的上表面開設有滑動槽(51)，所述滑動槽(51)的內部設置有連接彈簧(50)，所述連接彈簧(50)的一端與緩沖內盤(49)固定連接，所述連接彈簧(50)的另一端固定連接有支撐板(52)，所述支撐板(52)與內箱(16)的底部連接。

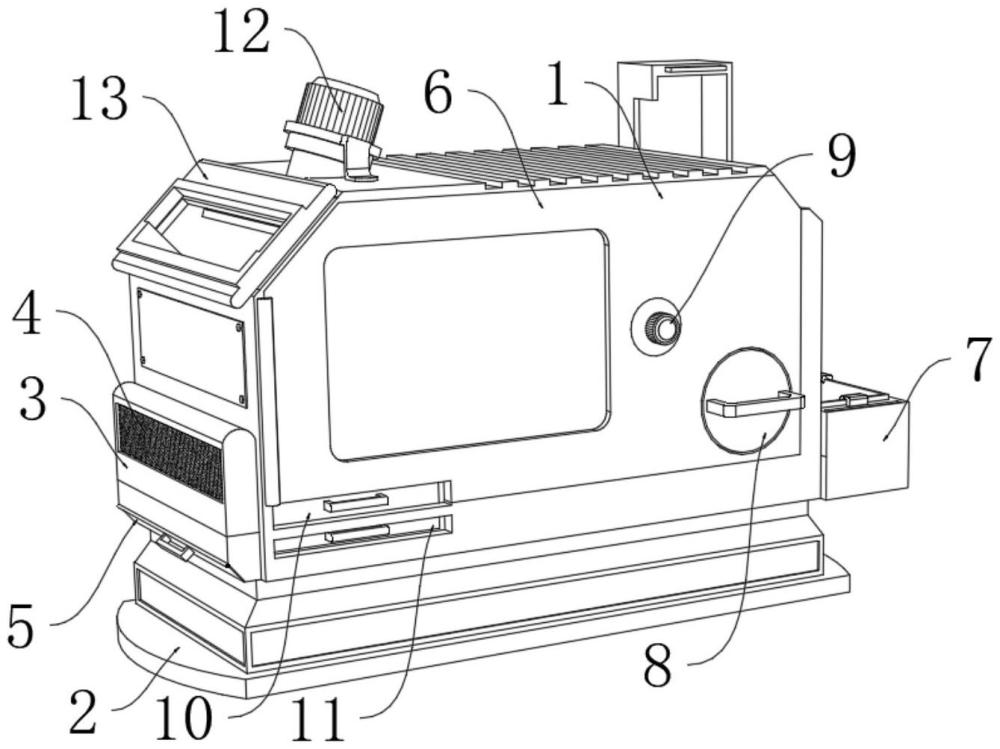

10.根據權利要求1所述的一種地質檢測的樣品破碎器，其特征在于：所述殼體(1)的底部設置有底座(2)，所述殼體(1)的一側表面通過合頁連接有活動門(6)，所述活動門(6)設置有可視窗口，所述活動門(6)的表面還設置有可轉動的旋鈕開關(8)，所述旋鈕開關(8)的側表面固定安裝有把手。

技術總結
本發明公開了一種地質檢測的樣品破碎器，涉及地質檢測技術領域，包括殼體、動顎基板和定顎板組件，所述殼體開設有投料口和出料口，所述殼體上設置有用于驅動所述動顎基板相對所述定顎板組件運動的驅動機構，所述定顎板組件包括從下至上依次堆疊且具有不同尺寸破碎齒的第一定顎板、第二定顎板和第三定顎板，還包括切換機構，所述切換機構用于將所述動顎基板與所述第三定顎板連接或者將述動顎基板與所述第二定顎板和所述第三定顎板連接。本申請通過設置切換機構和存儲機構，實現了各種破碎效果的靈活切換，提高了破碎精度，保證了后續檢測結果的準確性。

技術研發人員：卿德林,肖智予,喬煜淼,胡俊,曾健健
受保護的技術使用者：成都理工大學工程技術學院
技術研發日：
技術公布日：2025/4/24
