本發明涉及稻子選種領域，具體涉及一種糙米用做稻種前胚完整度的逐粒檢測方法及逐粒選種裝置，用于種子育種前的選種。

背景技術：

1、稻子是世界上主要的糧食作物之一，是我國主要的農作物，它的年產量和播種面積，高達世界的首位，在全世界種植稻子的國家中，我們國家屬于產量比較高的國家，截止2024年3月，我國水稻總產量占全球總產量的30％，所以在農業經濟當中它有著非常重要的地位。

2、由于稻子的外殼比較堅硬，所以在種植之前為了提高它的發芽率以及出苗率，需要對稻種進行處理。首先需要進行曬種，曬種可以消滅稻皮表面的細菌，然后用消毒的藥水稀釋之后，把稻子的種子放到藥水中進行浸泡，這個時候浸泡的時間要精準，因?yàn)橄舅幰罕旧韼в幸欢ǖ拇碳ば裕绻麜r(shí)間過長容易產生對種子的破壞作用，一般浸泡控制在五分鐘才可以。

3、然后再用催芽的藥粉浸泡，浸泡時間為二十四個小時左右，等到稻子的種粒全部膨脹之后才可以進行催芽，在催芽的時候需要掌控好環境溫度，應該放到比較溫暖潮濕的環境中進行，這樣才可以提高催芽出苗的效率，等到百分之八十左右的苗芽全部漏出白芽苗之后才可以進行播種，這樣才可以提高稻子幼苗的出苗率及提高種子的活性。

4、根據現有稻子選種過程可知，其在選種過程中存在以下技術問題：

5、1、由于稻種需要經過曬種、消毒、浸泡和催芽等工序，存在選種周期長的問題。

6、2、其在選種過程中，遇到無法發芽的稻種還會造成直接經濟損失，此種選種方法存在選種成本高的問題。

7、3、授權公告號為cn111802242b，專利名稱為一種利用糙米成苗的雜交水稻育秧方法，其為獲得發芽率高的糙米，在對糙米進行篩選時，所采用的技術手段是利用光電比色機來對糙米進行篩選，雖然其能在一定程度上去除糙米粒不完整、霉變或者其它不良的糙米，但使用光電比色機需要一筆比較大的支出，一臺光電比色機一般要在2-3萬元，因此，它更存在選種成本高的問題，而且該光電比色機是利用光電池或光電管等光電轉換元件作檢測器，來測量通過有色溶液后透射光的強度，從而得出被測物質含量的方法(例如，被測物質是糙米粒上的胚，其可測出胚的含量)，而其并非用于對胚完整度的檢測。

8、4、對于糙米選種后能否達到預期發芽、生根并成為秧苗，還與糙米上的胚是否完整密切相關，完整胚的糙米具有較好的生命力，其胚發芽和長根勢頭情況都好。而稻米是無法對其所含胚是否完整進行識別的，因稻殼是不透光的。而且稻米在脫殼成為糙米的過程中，由于操作不當，可能會對胚產生不同程度的損傷，因此，并不是所有糙米都能夠進行成功育種，所以對胚的完整度的識別至關重要。

9、哈爾濱工業大學申請的申請?zhí)枮?02211456778.4的專利申請，雖然其目的是用于留胚完整度的識別，但是該方案僅公開了“可分辨出大米是否留有胚芽，計算出留胚率”，其并沒有公開究竟怎么計算留胚率，尤其是這個留胚率究竟是指所有米粒究竟有多少米粒還有留有胚，還是指一粒胚芽米的胚保留了多少，沒有進行清楚的說明。根據其背景技術的記載，其本質上是作為食用米來進行胚的檢測，食用米僅考慮其是否留有胚即可，因此其留胚率應該是指所有米粒究竟有多少米粒還有留有胚，也正因如此，所以其根本不用關注留下的胚是否能夠發芽以作稻種，其并沒有、也不會針對“胚”本身的完整度檢測進行清楚的說明，即其并不用考慮胚是否能夠發芽，也自然不會考慮究竟要針對一粒胚芽米要保留多少胚可認為其胚完整的問題，因此其針對胚完整度的相關技術沒有充分公開。更為關鍵的是：如果不考慮胚完整度的問題，由于該方案是利用反射光的反射率來實現識別的，即便該方案用于加工留胚米過程胚的識別，但是針對其他封閉空間的暗環境，其反射光會受到比較大的影響，雖然其也公開了“適當增大相機的曝光時間以得到合適亮度的圖像”，但是在暗環境下不同的曝光時間也會導致不同情況、不同時間、不同工況下采集的圖像具有非常大的差異，因此會嚴重影響識別效果。針對糙米用做稻種前胚完整度檢測的需要，是基于“選種設備/機械”進行的，這種情況下選種的工作空間基本都是一種“封閉或半封閉”的環境，這就形成了一個相對暗環境，為了保證圖像采集，需要設置提供光照條件的光源，如果發生光源損壞更換等情況，會導致相對暗環境發生較大變動，這會影響到反射光檢測的準確性，會嚴重影響202211456778.4這類基于反射光的檢測方案，從而可能極大地影響作為稻種前胚完整度檢測的準確性，進而導致選種不準確，影響出芽率，進而可能導致種子種植后的減產。

10、哈爾濱工程大學的申請?zhí)枮?02110284189.1的專利申請雖然也可以用于胚芽完整度的識別，但是其是基于svm的方式實現的，svm等有監督的機器學習方式需要訓練識別模型，而訓練識別模型的過程中，就需要準備大量的帶標簽的樣本，也就是需要針對大量的胚芽米圖像逐一進行標注，普通的圖像樣本的標記都需要花費大量的時間成本和工作量成本，尤其是樣本的數量又直接影響模型的效果，想要取得良好的識別效果，就需要對大量的樣本進行標記，例如按照八千個樣本計算，每一個樣本需要逐一利用工具進行標記，那么也需要花費半個月以上的時間工作量成本；更何況，針對米粒這種十分微小的圖像，即便放大進行標記，也會大幅增加標記時間和標記工作量。更為關鍵的是：不同品種水稻的糙米粒形態差異非常大，即使是相同品種的水稻，每年產出稻子的糙米粒外表形態都會有所差別，不同地域產出稻子的糙米粒外表形態也是具有較大差異，這都會導致機器學習的適用性不佳，至少需要經過對大量不同類型稻米、不同地區稻米，甚至不同年份稻米的糙米粒進行標記，這會導致標記的時間成本和工作量成本成數倍甚至十幾倍的增長，這是一般的企業比較難接受的；同時針對標記樣本，有監督機器學習模型的構建和/或訓練過程的花銷也是十分巨大的，這是一般的開發企業所不能承受的。此外，運行機器學習模型的硬件設備普遍要求選用性能比較高的硬件，這也會增加設備成本。這都制約著選種設備的研發過程和設備最終的市場普及率及占有率，因此市場有開發出低成本、高出芽率的選種設備的需求。

11、綜上所述，現有留胚米加工方式由于無法對糙米粒胚的完整度進行準確并低成本的識別，更不能將合格與不合格糙米逐粒分開，故使得選中的種子出芽結果不是很好，進而影響產量，以及糙米選種過程中存在的選種成本高的問題。

技術實現思路

1、本發明的目的是為了解決現有留胚米加工方式由于無法對糙米粒胚的完整度進行準確并低成本的識別，更不能將合格與不合格糙米逐粒分開，故使得選中的種子出芽結果不是很好，進而影響產量，以及糙米選種過程中存在的選種成本高的問題，進而提供一種糙米用做稻種前胚完整度的逐粒檢測方法及逐粒選種裝置。

2、本發明的技術方案是：

3、本發明提供了一種糙米用做稻種前胚完整度的逐粒檢測方法，它包括以下步驟：

4、s1、獲取光源透射糙米粒情況下的彩色糙米粒圖像；

5、s2、對彩色糙米粒圖像進行預處理，得到預處理的彩色圖像；

6、s3、將預處理的彩色圖像轉換為灰度圖像；

7、s4、對灰度圖像進行光線校正；

8、s5、基于光線校正后的灰度圖像，基于第一閾值，利用閾值分割方法分割得到每粒糙米的非糙米粒區域和糙米粒區域；針對每個糙米粒區域，逐個對糙米粒區域進行后續的處理；

9、s6、針對灰度圖像中的糙米粒區域，基于第二閾值，利用閾值分割方法分割得到糙米粒區域中的胚區域，得到胚區域的輪廓，記為第一輪廓；

10、s7、將灰度圖像中的糙米粒區域映射回步驟s2的彩色圖像，并提取出濾波后的彩色圖像中的糙米粒區域；

11、然后將糙米粒區域的彩色圖像轉換到hsv空間，并提取v分量圖像；針對v分量圖像，通過設置第三閾值，利用閾值分割方法，分割得到v分量圖像中糙米粒區域的胚區域，得到胚區域的輪廓，記為第二輪廓；

12、s8、將第二輪廓映射到步驟s6對應的糙米粒區域，從而在圖像上得到第二輪廓的映射輪廓和第一輪廓，基于第一輪廓和第二輪廓的映射輪廓，提取輪廓點：從兩個輪廓中提取對應的點，然后對這些點進行插值，生成新的輪廓點，從而得到一個更準確的融合輪廓；

13、s9、基于步驟s8中的融合輪廓，進行凸包檢測，凸包檢測通過則確定為初檢胚區域，否則認為其胚不完整；

14、s10、針對初檢胚區域，判斷胚的完整度。

15、進一步地，步驟s2對彩色糙米粒圖像進行預處理的過程中包括高斯濾波處理。

16、進一步地，步驟s10所述針對初檢胚區域，判斷胚的完整度的過程中，是基于初檢胚區域的面積特征判斷胚的完整度。

17、進一步地，基于初檢胚區域的面積特征判斷胚的完整度的過程中，當胚區域的面積大于設定面積閾值時，判斷胚為完整，否則認為其胚不完整。

18、或者，

19、將步驟s8中確定融合輪廓所對應的糙米粒區域圖像整體提取出來，將其進行拉伸變換到指定尺寸；然后基于指定尺寸范圍的拉伸變換圖像中的融合輪廓計算胚區域的面積，大于設定面積閾值，判斷胚為完整，否則認為其胚不完整。

20、或者，

21、針對初檢胚區域，計算胚區域的面積；同時計算步驟s5中糙米粒區域的面積，如果胚區域的面積與糙米粒區域的面積的比值大于比例閾值，則判斷胚為完整，否則認為其胚不完整。

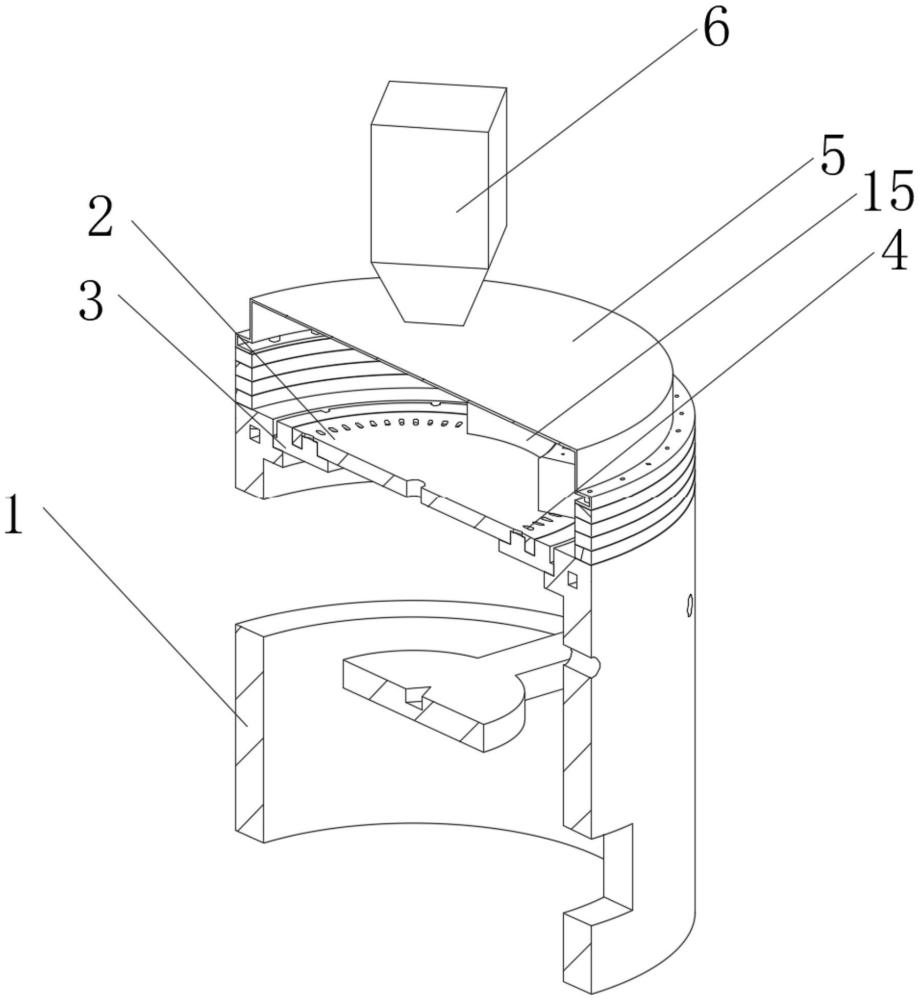

22、本發明還提供了一種糙米用做稻種前胚完整度的選種裝置，它包括殼體、落米倉、落米板和托米板，托米板安裝在殼體上，落米板轉動安裝在托米板上，落米板在圓周方向上以環形陣列的方式開設有多個落米槽，落米倉安裝在落米板上；它還包括罩體、攝像頭、燈帶和翻板，燈帶嵌裝在托米板的下面，翻板可開啟安裝在托米板上，且翻板對應處的托米板上開設有翻板安裝孔，托米板上還設有分離孔，攝像頭通過罩體安裝在落米板上方，且攝像頭位于燈帶的上方，其中，攝像頭內集成有攝像模組，所述攝像模組中有運行糙米用做稻種前胚完整度的逐粒檢測方法。

23、進一步地，落米倉、燈帶、翻板和分離孔沿圓周方向等圓周角間隔排布設置。

24、進一步地，它還包括翻板驅動組件，所述翻板驅動組件包括電機、導輥、繩索和兩個軸承座，電機和相對布置的兩個軸承座安裝在托米板的后端面上，導輥的兩個軸端轉動安裝在兩個軸承座上，且電機的輸出軸與導輥的一端連接，繩索的一端固定在導輥上，繩索的另一端繩身纏繞在導輥上且該繩端頭與翻板的背面固定連接。

25、更進一步地，它還包括轉軸和彈簧，翻板通過轉軸轉動安裝在托米板上，彈簧套裝在轉軸上并與翻板和托米板上的翻板安裝孔相抵。

26、更進一步地，它還包括落米倉，落米倉安裝在落米板上。

27、本發明與現有技術相比具有以下效果：

28、1、本發明與現有糙米選種相比，逐粒檢測方法和逐粒選種裝置選出的糙米種子具有發芽結果更好的優點：

29、首先，本發明針對光源透射糙米的圖像進行識別，能夠在暗環境下極大地降低、甚至避免光環境變化的影響，進而保證檢測的準確性。

30、本發明采用灰度圖像和v分量圖像融合進行檢測，減少了因光照影響、灰度圖像本身等問題影響導致的誤差，進一步提高了檢測效果，同時本發明在灰度圖像的基礎上融入了v分量圖像，該圖像能夠在不同環境下保證胚乳和胚的相對差異的穩定，提高了檢測的魯棒性，采用v分量圖像進行融合確定胚區域，可以極大地降低前述影響，提高胚區域確定的準確性。利用罩體扣在機架上，在拍攝過程中，起到屏蔽外界光源的功能，形成黑暗的拍攝環境，避免了除光源以外的其他光線影響，能夠在一定程度上提高檢測效果，在此基礎上，本發明的方案針對透射圖像進行的處理，并考慮v分量圖像融合處理，可以在暗環境下極大地降低、甚至避免光光源更換等導致的光環境變化影響，始終保證檢測準確率，還可以降低對拍攝頭的參數要求，從而降低成本。此外，由于v分量圖像能夠保證胚乳和胚的相對差異的穩定，因此這也更有利于顯示胚的狀態，后續更容易判定胚損的程度，進而有利于凸包的檢測，提高凸包的識別效果，進而保證在凸包的檢測的基礎上結合面積檢測，以最終保證胚是否完整的檢測效果。本發明的檢測方法不需要對模型進行訓練，本身節省了訓練成本，而且還避免了訓練過程所需的大量帶有標簽的樣本，也就是本發明無需進行標簽樣本的標注和制作，因此也節省了訓練樣本制作成本，進而降低了開發成本。

31、本發明在育種之前，通過對糙米的胚完整度進行識別，并將胚完整的糙米和非完整胚的糙米進行準確分離。此過程，省略了傳統的稻米曬種和消毒工序，使得廠家可以直接采用合格的糙米進行浸泡等其他工序。

32、其次，該胚端的發芽率之所以高，是因?yàn)楸景l(fā)明所使用的是合格的糙米直接進行發芽有完整胚的糙米其發芽率必然會高。

33、再次，根據本發明所使用的完整胚的糙米在所做發芽實驗中的發芽率都為98％以上，平均芽長40mm-50mm。

34、故，本發明采用合格糙米進行發芽育種，能夠有效提高發芽效果。

35、2、本發明的發芽周期短：

36、由于本發明的選種先對糙米的胚完整度進行算法識別，并準確的將具有完整胚的糙米和非完整胚的糙米進行了分離。去掉了稻殼的糙米避免了細菌的產生，進而無需進行消毒。減少了曬種和消毒工序的大量準備時間，直接進行催芽即可，因無稻殼了，使得發芽周期大幅度的縮短。
