本技術涉及一種水溶肥加工生產裝置。

背景技術：

1、水溶性肥料，是一種可以完全溶于水的多元復合肥料，它能迅速地溶解于水中，更容易被作物吸收，而且其吸收利用率相對較高，更為關鍵的是它可以應用于噴滴灌等設施農業，實現水肥一體化，達到省水省肥省工的效能，根據水溶性肥料農業標準，水溶性肥料是指經過水溶解或者稀釋、葉面噴施、無土栽培、浸種蘸根、滴噴灌等用途的液體或固體肥料。

2、在水溶肥加工生產中，生產的水溶肥料存在一定的濕度，容易出現水溶肥料之間凝結的情況，且一些水溶肥料顆粒大小不同，不便于水溶肥的大小顆粒區分，影響水溶肥的品質。

技術實現思路

1、本實用新型為了解決在水溶肥加工生產中，生產的水溶肥料存在一定的濕度，容易出現水溶肥料之間凝結的情況，且一些水溶肥料顆粒大小不同，不便于水溶肥的大小顆粒區分，影響水溶肥的品質的技術問題，而提供一種水溶肥加工生產裝置。

2、本實用新型通過以下技術方案解決上述技術問題：

3、本實用新型提供了水溶肥加工生產裝置，所述水溶肥加工生產裝置包括：

4、加工殼，所述加工殼底側固定安裝有篩分殼，所述加工殼與篩分殼之間通過下料殼連通，所述加工殼頂側固定連通有進料殼；

5、加熱組件，所述加熱組件在加工殼內，所述加熱組件用于加工殼中水溶肥的加熱烘干；

6、篩分組件，所述篩分組件安裝在篩分殼內，所述篩分組件用于水溶肥大小顆粒的篩分。

7、進一步的，所述篩分殼底側表面固定安裝有四個支座，四個所述支座位于篩分殼底側表面四個拐角位置處。

8、在本技術方案中，便于支座將篩分殼進行支撐，保證篩分殼的放置穩定。

9、進一步的，所述加熱組件包括攪拌電機、攪拌軸、攪拌片、加熱框、導熱條，所述攪拌電機固定安裝在加工殼頂側表面，所述攪拌電機輸出端連接有攪拌軸，所述攪拌軸側表面固定安裝有攪拌片，所述加熱框安裝在加工殼內壁，所述加熱框內壁固定安裝有導熱條。

10、在本技術方案中，攪拌電機驅動攪拌軸旋轉，攪拌軸帶動側表面固定安裝的攪拌片旋轉，通過攪拌片對加工殼中原料進行攪拌，配合加熱框加熱工作，加熱框實現原料的加熱烘干，攪拌作用下，提高原料的的烘干效果，提高烘干效率。

11、進一步的，所述攪拌片數目為若干個，若干個所述攪拌片在攪拌軸側表面環形分布。

12、進一步的，所述加熱框俯視截面呈方框型結構，所述加熱框內壁均勻分布有若干個導熱條，所述加熱框與安裝在加工殼側表面的溫控器電性連接。

13、進一步的，所述加工殼底端內壁呈左端高于右端的斜面設置，所述加工殼右端設置有下料殼。

14、進一步的，所述加工殼底端右側安裝有封堵組件，所述封堵組件包括電動推桿、移動板、連接柱和封堵板，所述電動推桿固定安裝在加工殼底端側表面，所述電動推桿輸出端固定安裝有移動板，所述移動板底側的表面固定安裝有連接柱，所述連接柱末端與封堵板固定連接，所述封堵板滑動貫穿下料殼內腔，所述封堵板用于下料殼密封操作。

15、在本技術方案中，通過電動推桿工作，電動推桿推動固定安裝的移動板移動，移動板帶動固定安裝的連接柱移動，連接柱帶動固定安裝的封堵板，通過調節封堵板移動，便于實現下料殼的密封以及開合，便于控制水溶肥的下料。

16、進一步的，所述篩分組件包括篩分網、旋轉電機、旋轉軸、撥料板、篩分網，所述篩分網固定安裝在篩分殼內壁，所述篩分殼正側表面固定安裝有旋轉電機，所述旋轉電機輸出端連接有旋轉軸，所述旋轉軸表面固定安裝有撥料板，所述旋轉軸左側設置有用于擋料的擋板。

17、在本技術方案中，旋轉電機工作，旋轉電機驅動旋轉軸帶動側表面固定安裝的撥料板旋轉，撥料板對篩分網表面經過的水溶肥料進行撥動翻轉，便于將水溶肥料打亂，提高篩分網的篩分效果，提高后續水溶肥的品質。

18、進一步的，所述撥料板數目為若干個，若干個所述撥料板在旋轉軸側表面環形分布，所述撥料板底側與篩分網頂側表面貼合。

19、進一步的，所述篩分殼底端前側滑動連接有收集殼，所述篩分殼左側表面開設有排料口，所述篩分網左端貫穿排料口。

20、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本實用新型各較佳實例。

21、本實用新型的積極進步效果在于：

22、上述提出的水溶肥加工生產裝置，通過設置的加熱組件的作用下，攪拌配合加熱框加熱工作，實現原料的加熱烘干，提高原料的的烘干效果，提高烘干效率，通過篩分組件的作用下，旋轉電機驅動旋轉軸帶動側表面固定安裝的撥料板旋轉，撥料板對篩分網表面經過的水溶肥料進行撥動翻轉，便于將水溶肥料打亂，提高篩分網的篩分效果，提高后續水溶肥的品質。

技術特征：

1.一種水溶肥加工生產裝置，其特征在于，所述水溶肥加工生產裝置包括：

2.如權利要求1所述的水溶肥加工生產裝置，其特征在于：所述篩分殼(16)底側表面固定安裝有四個支座，四個所述支座位于篩分殼(16)底側表面四個拐角位置處。

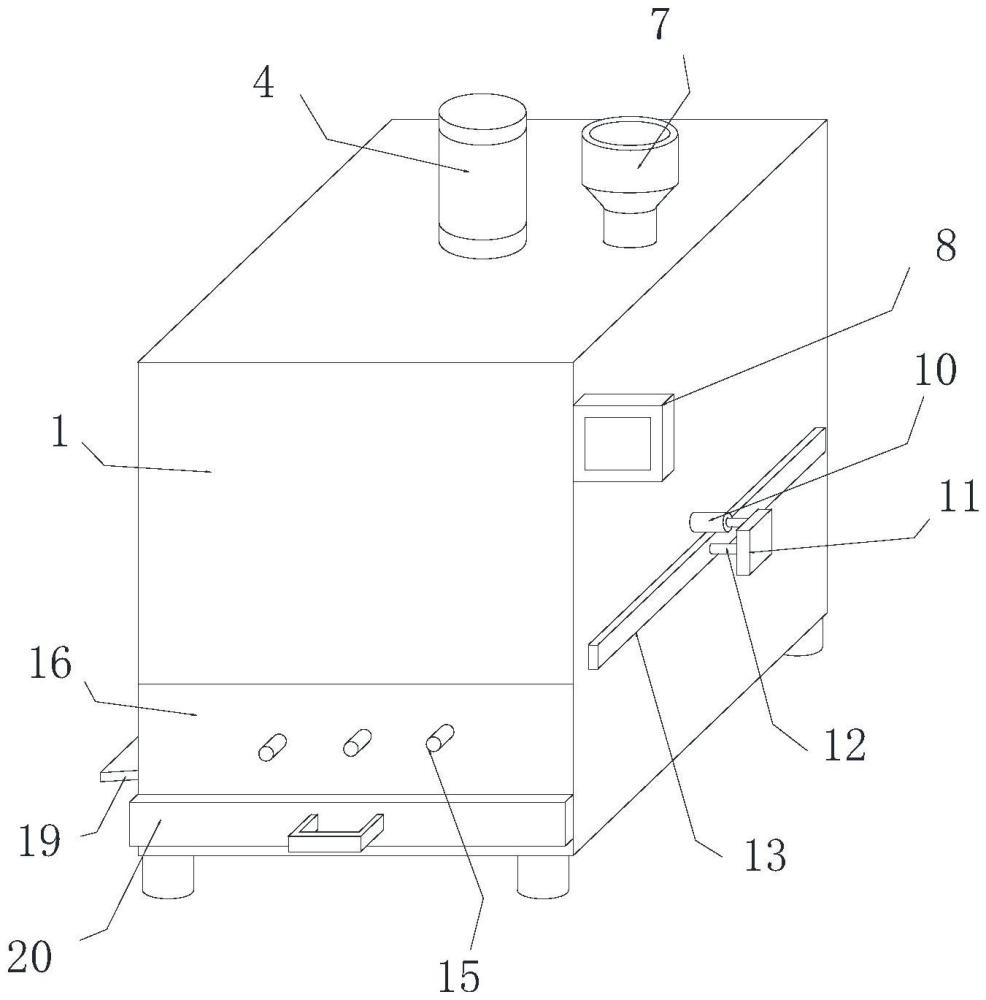

3.如權利要求1所述的水溶肥加工生產裝置，其特征在于：所述加熱組件包括攪拌電機(4)、攪拌軸(5)、攪拌片(6)、加熱框(2)、導熱條(3)，所述攪拌電機(4)固定安裝在加工殼(1)頂側表面，所述攪拌電機(4)輸出端連接有攪拌軸(5)，所述攪拌軸(5)側表面固定安裝有攪拌片(6)，所述加熱框(2)安裝在加工殼(1)內壁，所述加熱框(2)內壁固定安裝有導熱條(3)。

4.如權利要求3所述的水溶肥加工生產裝置，其特征在于：所述攪拌片(6)數目為若干個，若干個所述攪拌片(6)在攪拌軸(5)側表面環形分布。

5.如權利要求3所述的水溶肥加工生產裝置，其特征在于：所述加熱框(2)俯視截面呈方框型結構，所述加熱框(2)內壁均勻分布有若干個導熱條(3)，所述加熱框(2)與安裝在加工殼(1)側表面的溫控器(8)電性連接。

6.如權利要求1所述的水溶肥加工生產裝置，其特征在于：所述加工殼(1)底端內壁呈左端高于右端的斜面設置，所述加工殼(1)右端設置有下料殼(9)。

7.如權利要求1所述的水溶肥加工生產裝置，其特征在于：所述加工殼(1)底端右側安裝有封堵組件，所述封堵組件包括電動推桿(10)、移動板(11)、連接柱(12)和封堵板(13)，所述電動推桿(10)固定安裝在加工殼(1)底端側表面，所述電動推桿(10)輸出端固定安裝有移動板(11)，所述移動板(11)底側的表面固定安裝有連接柱(12)，所述連接柱(12)末端與封堵板(13)固定連接，所述封堵板(13)滑動貫穿下料殼(9)內腔，所述封堵板(13)用于下料殼(9)密封操作。

8.如權利要求1所述的水溶肥加工生產裝置，其特征在于：所述篩分組件包括篩分網(19)、旋轉電機(15)、旋轉軸(17)、撥料板(18)、篩分網(19)，所述篩分網(19)固定安裝在篩分殼(16)內壁，所述篩分殼(16)正側表面固定安裝有旋轉電機(15)，所述旋轉電機(15)輸出端連接有旋轉軸(17)，所述旋轉軸(17)表面固定安裝有撥料板(18)，所述旋轉軸(17)左側設置有用于擋料的擋板(14)。

9.如權利要求8所述的水溶肥加工生產裝置，其特征在于：所述撥料板(18)數目為若干個，若干個所述撥料板(18)在旋轉軸(17)側表面環形分布，所述撥料板(18)底側與篩分網(19)頂側表面貼合。

10.如權利要求8所述的水溶肥加工生產裝置，其特征在于：所述篩分殼(16)底端前側滑動連接有收集殼(20)，所述篩分殼(16)左側表面開設有排料口，所述篩分網(19)左端貫穿排料口。

技術總結
本技術提供了水溶肥加工生產裝置，該水溶肥加工生產裝置包括：加工殼，所述加工殼底側固定安裝有篩分殼，所述加工殼與篩分殼之間通過下料殼連通，所述加工殼頂側固定連通有進料殼；加熱組件，所述加熱組件在加工殼內，所述加熱組件用于加工殼中水溶肥的加熱烘干；篩分組件，所述篩分組件安裝在篩分殼內，所述篩分組件用于水溶肥大小顆粒的篩分。通過設置的加熱組件的作用下，攪拌配合加熱框加熱工作，實現原料的加熱烘干，提高原料的的烘干效果，提高烘干效率，通過篩分組件的作用下，撥料板對篩分網表面經過的水溶肥料進行撥動翻轉，便于將水溶肥料打亂，提高篩分網的篩分效果，提高后續水溶肥的品質。

技術研發人員：經小榆,高文清,王排山,羅騰,張思楊
受保護的技術使用者：史丹利化肥當陽有限公司
技術研發日：20240626
技術公布日：2025/4/28
