本技術涉及鐵質分離，具體為一種管材廢品撕碎機鐵質吸除處理裝置。

背景技術：

1、鐵質吸除處理裝置在管材廢品處理中扮演著至關重要的角色，隨著工業化的快速發展，管材廢品的數量日益增加，鐵又作為地球上最豐富的金屬元素之一，其獨特的物理和化學性質使其在眾多領域中都有著廣泛的應用，從建筑行業的鋼筋鐵骨，到機械制造業的精密零件，再到交通運輸領域的鐵軌和車輛，鐵質以其高強度、耐磨損和可塑性強等特點，為人類的生產和生活提供了堅實的支撐。

2、目前現有的材廢品撕碎機在使用中，由于缺少高效的鐵質吸除處理裝置，無法快速地將撕成碎片的鐵質成分有效分離出來，這導致了鐵的回收過程不徹底，影響了資源的充分利用和環保處理的效果，因此亟需一種管材廢品撕碎機鐵質吸除處理裝置來改善上述問題。

技術實現思路

1、本實用新型的目的旨在至少解決所述技術缺陷之一。

2、為此，本實用新型的一個目的在于提出一種管材廢品撕碎機鐵質吸除處理裝置，以解決背景技術中所提到的問題，克服現有技術中存在的不足。

3、為了實現上述目的，本實用新型一方面的實施例提供一種管材廢品撕碎機鐵質吸除處理裝置，包括破碎機，所述破碎機的一側設置有第一傳動帶，所述第一傳動帶的頂部設置有外殼，所述外殼的內部設置有電機，所述電機底部設置有安裝板，所述安裝板的外側設置有連接板，所述連接板的底部設置有限位架，所述限位架的內部設置有安裝架，所述安裝架的內部設置有伸縮桿，所述安裝架的一側設置有隔斷板，所述隔斷板的頂部設置有電磁鐵，所述安裝架的底部設置有第二傳動帶。

4、本實用新型進一步設置為：所述第一傳動帶設置于破碎機出口的底部，所述電機固定連接于外殼的內部。

5、通過采用上述技術方案，第一傳動帶設置于破碎機出口的底部，起到運輸廢棄管道碎片的作用。

6、本實用新型進一步設置為：所述連接板固定連接于安裝板的外側，所述連接板轉動連接于外殼的內部。

7、通過采用上述技術方案，連接板轉動連接于外殼的內部，起到帶動電磁鐵轉動的作用。

8、本實用新型進一步設置為：所述限位架固定連接于連接板底部，所述電磁鐵固定連接于連接板的底部。

9、通過采用上述技術方案，限位架固定連接于連接板底部，起到限位的作用。

10、本實用新型進一步設置為：所述安裝架滑動設置于限位架的內部，所述隔斷板固定連接于安裝架的內部。

11、通過采用上述技術方案，隔斷板固定連接于安裝架的內部，起到便于金屬碎片脫落的作用。

12、綜上所述，本實用新型的有益技術效果為：

13、該管材廢品撕碎機鐵質吸除處理裝置，通過添加破碎機，起到撕碎廢棄管道的作用，通過添加第一傳動帶，起到運輸被混合后管道碎片的作用，通過電機、安裝板與連接板的配合使用，起到帶動電磁鐵轉動的作用，通過添加電磁鐵，起到快速收集鐵質管道碎片的作用，通過限位架與安裝架的配合使用，起到限位的作用，通過伸縮桿與隔斷板的配合使用，起到使鐵質管道碎片脫落的作用，通過添加第二傳動帶，起到單獨運輸鐵質管道碎片的作用，通過使用以上結構，可以快速有效的使鐵質管道碎片分離，有效的提高了回收率，達到了資源被充分利用和環保處理的效果。

14、本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

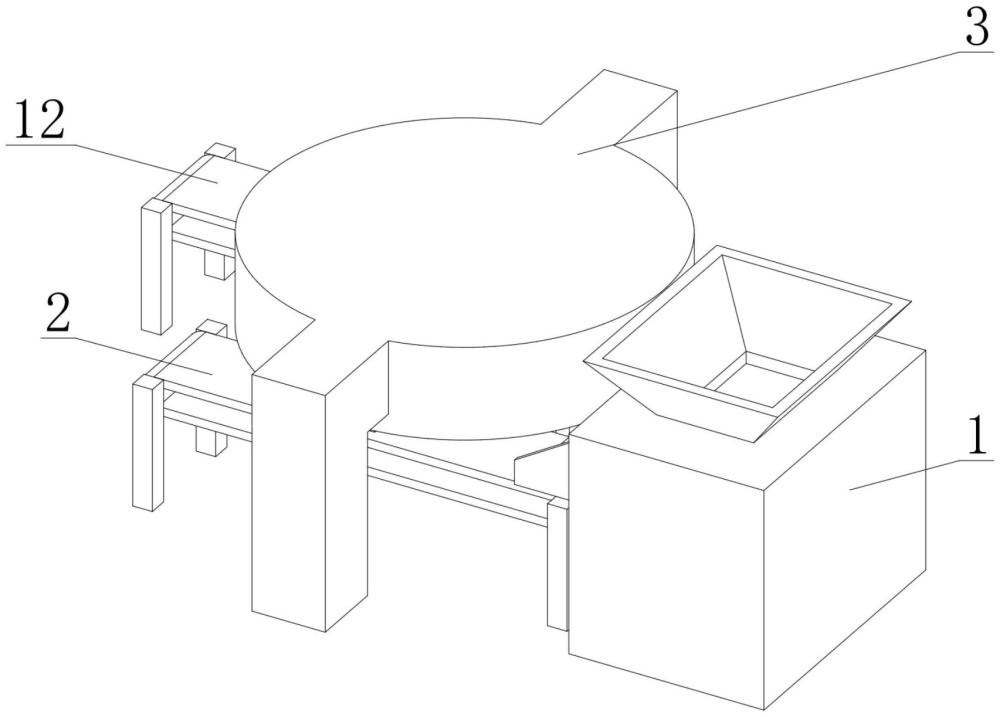

1.一種管材廢品撕碎機鐵質吸除處理裝置，其特征在于：包括破碎機（1），所述破碎機（1）的一側設置有第一傳動帶（2），所述第一傳動帶（2）的頂部設置有外殼（3），所述外殼（3）的內部設置有電機（4），所述電機（4）底部設置有安裝板（5），所述安裝板（5）的外側設置有連接板（6），所述連接板（6）的底部設置有限位架（7），所述限位架（7）的內部設置有安裝架（8），所述安裝架（8）的內部設置有伸縮桿（9），所述安裝架（8）的一側設置有隔斷板（10），所述隔斷板（10）的頂部設置有電磁鐵（11），所述安裝架（8）的底部設置有第二傳動帶（12）。

2.根據權利要求1所述的一種管材廢品撕碎機鐵質吸除處理裝置，其特征在于：所述第一傳動帶（2）設置于破碎機（1）出口的底部，所述電機（4）固定連接于外殼（3）的內部。

3.根據權利要求1所述的一種管材廢品撕碎機鐵質吸除處理裝置，其特征在于：所述連接板（6）固定連接于安裝板（5）的外側，所述連接板（6）轉動連接于外殼（3）的內部。

4.根據權利要求1所述的一種管材廢品撕碎機鐵質吸除處理裝置，其特征在于：所述限位架（7）固定連接于連接板（6）底部，所述電磁鐵（11）固定連接于連接板（6）的底部。

5.根據權利要求1所述的一種管材廢品撕碎機鐵質吸除處理裝置，其特征在于：所述安裝架（8）滑動設置于限位架（7）的內部，所述隔斷板（10）固定連接于安裝架（8）的內部。

技術總結
本技術涉及鐵質分離技術領域，具體為一種管材廢品撕碎機鐵質吸除處理裝置，包括破碎機，破碎機的一側設置有第一傳動帶，第一傳動帶的頂部設置有外殼，外殼的內部設置有電機，電機底部設置有安裝板，安裝板的外側設置有連接板，連接板的底部設置有限位架。該管材廢品撕碎機鐵質吸除處理裝置，通過添加破碎機，起到撕碎廢棄管道的作用，通過添加電磁鐵，起到快速收集鐵質管道碎片的作用，通過伸縮桿與隔斷板的配合使用，起到使鐵質管道碎片脫落的作用，通過使用以上結構，可以快速有效的使鐵質管道碎片分離，有效的提高了回收率，達到了資源被充分利用和環保處理的效果。

技術研發人員：劉永全,常玉春,楊宇
受保護的技術使用者：濮陽市福通塑膠有限公司
技術研發日：20240621
技術公布日：2025/4/28
