本技術屬于膨脹石墨粉末加工，具體為一種用于膨脹石墨粉末的篩選裝置。

背景技術：

1、膨脹石墨粉末是一種具有特殊性質的礦物粉末，主要用于耐火材料、導電材料、耐磨潤滑材料等領域，在生產過程中，對石墨粉末的篩選是確保產品質量的重要環節。

2、現有技術大多通過篩網對石墨粉末進行篩選，雖然目前能夠通過震動電機帶動篩網震動避免其發生堵塞，但存在少量的石墨粉末或雜質卡在篩網孔內而難以排出，從而容易影響石墨粉末的篩選效率。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種用于膨脹石墨粉末的篩選裝置，有效的解決了目前存在少量的石墨粉末或雜質卡在篩網孔內而難以排出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于膨脹石墨粉末的篩選裝置，包括篩選箱，所述篩選箱的頂部固定安裝有進料斗，篩選箱的底部固定安裝有出料管，篩選箱上安裝有篩選機構，篩選箱上設有箱門；

3、篩選機構包括活動安裝于篩選箱內部的安裝框，安裝框的頂部安裝有篩網，篩網的頂部固定安裝有擋板，篩選箱的內部固定安裝有位于安裝框下方的固定框，固定框的內側等距離固定安裝有圓盤，各個圓盤的頂端面上均等距離固定連接有安裝柱，安裝柱與篩網上的網孔一一對應，安裝柱的外徑值等于篩網上網孔的內徑值，安裝框的底部對稱固定連接有兩個u型圓桿，兩個u型圓桿均貫穿固定框并與固定框活動連接。

4、優選的，所述固定框的底部對稱固定連接有兩個底桿，兩個底桿的底端均固定安裝有底塊，兩個底桿的外側活動套接有同一個套板，套板固定套接于兩個u型圓桿的外側。

5、優選的，所述篩選箱的外側固定安裝有u型架，u型架的內側壁上固定安裝有電機，電機上固定安裝有傳動軸，傳動軸遠離電機的一端延伸至篩選箱的內部并固定安裝有疏通桿，疏通桿位于套板的正上方。

6、優選的，所述疏通桿遠離傳動軸的一側轉動連接有活動桿，活動桿遠離疏通桿的一端與套板轉動連接。

7、優選的，所述u型架的內側壁上轉動連接有攪拌軸，攪拌軸遠離u型架的一端與篩選箱的內側壁轉動連接，攪拌軸的外側等距離固定連接有位于篩選箱內的攪拌桿，且攪拌桿位于篩網的上方。

8、優選的，所述攪拌軸和傳動軸的外側均設有傳動輪，兩個傳動輪之間傳動連接有傳送帶，傳送帶位于篩選箱的外側。

9、與現有技術相比，本實用新型的有益效果是：

10、(1)本實用新型，通過電機和傳動軸以及疏通桿和活動桿之間的配合，便于套板沿著兩個底桿滑動，并通過u型圓桿和固定框以及安裝框之間的配合，便于篩網上下運動，繼而能夠通過安裝柱對篩網上的網孔進行疏通，從而避免篩網發生堵塞；

11、(2)該新型通過電機和傳動軸以及傳送帶之間的配合，便于攪拌軸轉動，繼而能夠使得攪拌桿轉動對石墨粉末進行攪動，從而提高石墨粉末的篩選效率。

技術特征：

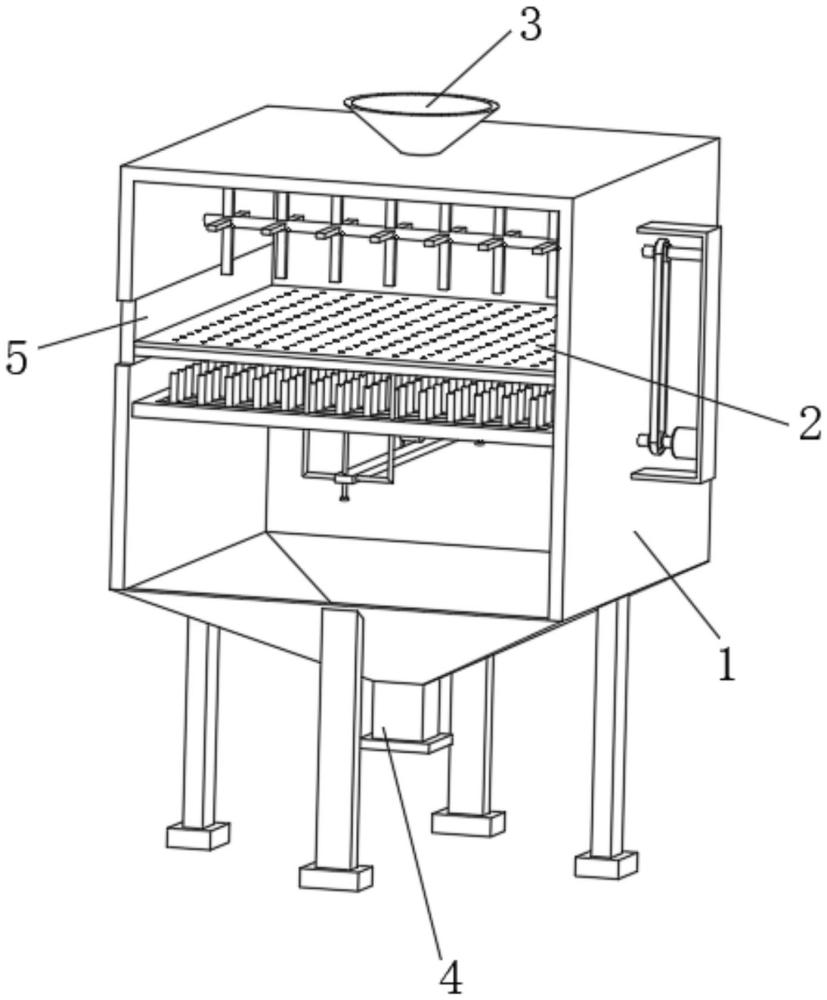

1.一種用于膨脹石墨粉末的篩選裝置，包括篩選箱(1)，其特征在于：所述篩選箱(1)的頂部固定安裝有進料斗(3)，篩選箱(1)的底部固定安裝有出料管(4)，篩選箱(1)上安裝有篩選機構(2)，篩選箱(1)上設有箱門(5)；

2.根據權利要求1所述的一種用于膨脹石墨粉末的篩選裝置，其特征在于：所述固定框(203)的底部對稱固定連接有兩個底桿(2014)，兩個底桿(2014)的底端均固定安裝有底塊(2013)，兩個底桿(2014)的外側活動套接有同一個套板(2015)，套板(2015)固定套接于兩個u型圓桿(2012)的外側。

3.根據權利要求1所述的一種用于膨脹石墨粉末的篩選裝置，其特征在于：所述篩選箱(1)的外側固定安裝有u型架(208)，u型架(208)的內側壁上固定安裝有電機(205)，電機(205)上固定安裝有傳動軸(204)，傳動軸(204)遠離電機(205)的一端延伸至篩選箱(1)的內部并固定安裝有疏通桿(2019)，疏通桿(2019)位于套板(2015)的正上方。

4.根據權利要求3所述的一種用于膨脹石墨粉末的篩選裝置，其特征在于：所述疏通桿(2019)遠離傳動軸(204)的一側轉動連接有活動桿(2016)，活動桿(2016)遠離疏通桿(2019)的一端與套板(2015)轉動連接。

5.根據權利要求3所述的一種用于膨脹石墨粉末的篩選裝置，其特征在于：所述u型架(208)的內側壁上轉動連接有攪拌軸(2010)，攪拌軸(2010)遠離u型架(208)的一端與篩選箱(1)的內側壁轉動連接，攪拌軸(2010)的外側等距離固定連接有位于篩選箱(1)內的攪拌桿(2011)，且攪拌桿(2011)位于篩網(202)的上方。

6.根據權利要求5所述的一種用于膨脹石墨粉末的篩選裝置，其特征在于：所述攪拌軸(2010)和傳動軸(204)的外側均設有傳動輪(209)，兩個傳動輪(209)之間傳動連接有傳送帶(206)，傳送帶(206)位于篩選箱(1)的外側。

技術總結
本技術涉及膨脹石墨粉末加工技術領域，且公開了一種用于膨脹石墨粉末的篩選裝置，解決了目前存在少量的石墨粉末或雜質卡在篩網孔內而難以排出的問題，其包括篩選箱，所述篩選箱的頂部固定安裝有進料斗，篩選箱的底部固定安裝有出料管，篩選箱上安裝有篩選機構，篩選箱上設有箱門，篩選機構包括活動安裝于篩選箱內部的安裝框，安裝框的頂部安裝有篩網，篩網的頂部固定安裝有擋板；本技術，通過電機和傳動軸以及疏通桿和活動桿之間的配合，便于套板沿著兩個底桿滑動，并通過U型圓桿和固定框以及安裝框之間的配合，便于篩網上下運動，繼而能夠通過安裝柱對篩網上的網孔進行疏通，從而避免篩網發生堵塞。

技術研發人員：張勇,李曉梅,王美娟
受保護的技術使用者：青島巖海碳材料有限公司
技術研發日：20240621
技術公布日：2025/4/28
