本技術屬于過濾機，具體涉及一種用于水稻加工的雜質過濾機。

背景技術：

1、專利授權公告號為cn220609371u的實用新型專利公開了一種水稻種子清洗設備用過濾裝置，包括清洗設備本體與過濾筒，清洗設備本體的右側固定安裝有水泵，水泵的外部固定安裝有進水管，進水管遠離水泵的一端固定安裝有筒蓋本體，且筒蓋本體活動安裝在過濾筒的頂部，過濾筒的內部設置有污水過濾機構，過濾筒的外部設置有筒蓋安裝機構，過濾筒的右側固定安裝有排水管。該水稻種子清洗設備用過濾裝置，通過設置的污水過濾機構，在使用過程中，通過設置的過濾網對污水進行過濾，并通過電機驅動刮料板對過濾網上的雜質進行向中心集中刮除，并通過轉動轉輪，使轉輪驅動密封塞打開，從而使雜質通過排污管排出，避免雜質在過濾網上二次聚集。但是該裝置在使用時，水稻會導致濾網堵塞，影響過濾效率，同時，裝置內的雜質不易排出。

技術實現思路

1、本實用新型的目的在于提供一種用于水稻加工的雜質過濾機，解決了現有的用于水稻加工的雜質過濾機在使用時，水稻會導致濾網堵塞的問題，而且裝置內的雜質不易排出。

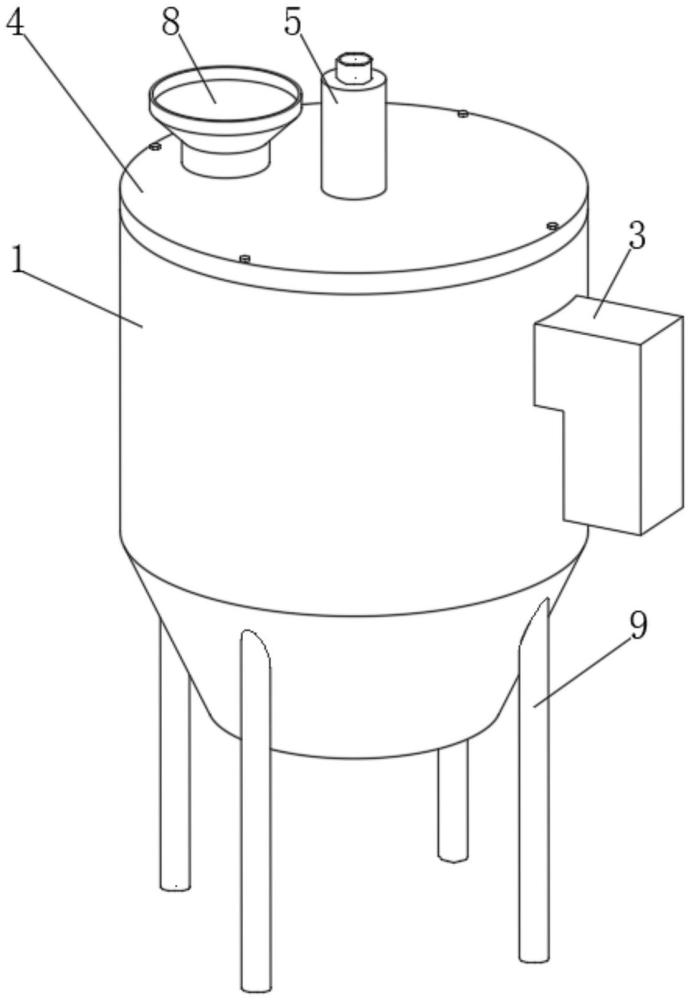

2、為了達到上述目的，本實用新型提供一種用于水稻加工的雜質過濾機，包括罐體，所述罐體的內部固定連接有濾斗，所述罐體的內部固定套接有出料管，所述罐體的上端固定連接有罐蓋，所述罐蓋的上端中部固定安裝有氣泵，所述氣泵的進氣管貫穿罐蓋且和罐蓋固定連接，所述進氣管的下端外側固定連接有分流罩，所述罐體的內部設置有排料機構，所述罐體的內部通過螺紋連接有螺筒。

3、本實用新型的原理在于：使用時，將水稻通過進料斗進入到罐體內，啟動氣泵，氣泵向罐體內進入空氣，使得罐體內氣流速度變大，進而使得扇葉在氣流的驅動下帶動支撐軸轉動，支撐軸帶動滑筒轉動，滑筒帶動刮條轉動，刮條轉動對濾斗剮蹭，使得濾斗被刮蹭，進而使得濾斗不易堵塞，確保裝置的過濾效率，同時，彈簧作用在擋板上，使得擋板被彈性下壓，進而使得連接塊被下壓，進而使得刮條始終和濾斗接觸，氣泵在吹風時，氣泵吹風，使得扇葉帶動支撐軸轉動，進而使得滑筒帶動刮條轉動對濾斗剮蹭，使得濾斗被刮蹭，進而使得濾斗不易堵塞，確保裝置的過濾效率。

4、本實用新型的有益效果在于：通過氣泵吹風，使得扇葉帶動支撐軸轉動，進而使得滑筒帶動刮條轉動對濾斗剮蹭，使得濾斗被刮蹭，進而使得濾斗不易堵塞，確保裝置的過濾效率。

5、通過刮條轉動推動濾斗上端的雜質，并通過氣泵的氣流吹動雜質，進而使得濾斗上的雜質被吹動，使得雜質可以被推動到出料管出排出，使得雜質排出更加方便。

6、進一步，所述罐蓋的內部且位于氣泵的左側固定安裝有進料斗，所述罐體的下端焊接有支腳。通過設置支腳，對罐體進行支撐。

7、進一步，所述螺筒的內部固定連接有濾網，所述螺筒的內側下部固定連接有橫桿。

8、進一步，所述排料機構包括支撐環、支撐軸、扇葉、滑筒、擋板、彈簧、滑銷、連接塊、刮條，所述罐體的內部固定連接有支撐環，所述支撐環的內部通過軸承安裝有支撐軸，所述支撐軸的外側上部固定連接有扇葉，所述支撐軸的外側滑動連接有滑筒，所述支撐軸的下端焊接有擋板，所述擋板和滑筒滑動連接，所述支撐軸的外側設置有彈簧，所述滑筒的下端固定連接有連接塊。通過氣泵吹風，使得扇葉帶動支撐軸轉動，進而使得滑筒帶動刮條轉動對濾斗剮蹭，使得濾斗被刮蹭，進而使得濾斗不易堵塞，確保裝置的過濾效率，通過刮條轉動推動濾斗上端的雜質，并通過氣泵的氣流吹動雜質，進而使得濾斗上的雜質被吹動，使得雜質可以被推動到出料管出排出，使得雜質排出更加方便。

9、進一步，所述彈簧的一端和擋板固定連接，所述彈簧的另一端和滑筒固定連接。通過設置彈簧，使得擋板被彈性下壓。

10、進一步，所述擋板的表面固定連接有滑銷，所述滑銷和滑筒滑動連接。通過設置滑銷，對擋板的移動導向。

11、進一步，所述連接塊的外側固定連接有刮條，所述刮條和濾斗接觸。通過設置刮條，對濾斗剮蹭。

技術特征：

1.一種用于水稻加工的雜質過濾機，包括罐體，其特征在于：所述罐體的內部固定連接有濾斗，所述罐體的內部固定套接有出料管，所述罐體的上端固定連接有罐蓋，所述罐蓋的上端中部固定安裝有氣泵，所述氣泵的進氣管貫穿罐蓋且和罐蓋固定連接，所述進氣管的下端外側固定連接有分流罩，所述罐體的內部設置有排料機構，所述罐體的內部通過螺紋連接有螺筒。

2.根據權利要求1所述的用于水稻加工的雜質過濾機，其特征在于：所述罐蓋的內部且位于氣泵的左側固定安裝有進料斗，所述罐體的下端焊接有支腳。

3.根據權利要求1所述的用于水稻加工的雜質過濾機，其特征在于：所述螺筒的內部固定連接有濾網，所述螺筒的內側下部固定連接有橫桿。

4.根據權利要求1所述的用于水稻加工的雜質過濾機，其特征在于：所述排料機構包括支撐環、支撐軸、扇葉、滑筒、擋板、彈簧、滑銷、連接塊、刮條，所述罐體的內部固定連接有支撐環，所述支撐環的內部通過軸承安裝有支撐軸，所述支撐軸的外側上部固定連接有扇葉，所述支撐軸的外側滑動連接有滑筒，所述支撐軸的下端焊接有擋板，所述擋板和滑筒滑動連接，所述支撐軸的外側設置有彈簧，所述滑筒的下端固定連接有連接塊。

5.根據權利要求4所述的用于水稻加工的雜質過濾機，其特征在于：所述彈簧的一端和擋板固定連接，所述彈簧的另一端和滑筒固定連接。

6.根據權利要求4所述的用于水稻加工的雜質過濾機，其特征在于：所述擋板的表面固定連接有滑銷，所述滑銷和滑筒滑動連接。

7.根據權利要求4所述的用于水稻加工的雜質過濾機，其特征在于：所述連接塊的外側固定連接有刮條，所述刮條和濾斗接觸。

技術總結
本技術屬于過濾機技術領域，具體涉及一種用于水稻加工的雜質過濾機，包括罐體，所述罐體的內部固定連接有濾斗，所述罐體的內部固定套接有出料管，所述罐體的上端固定連接有罐蓋，所述罐蓋的上端中部固定安裝有氣泵，所述氣泵的進氣管貫穿罐蓋且和罐蓋固定連接，所述進氣管的下端外側固定連接有分流罩，所述罐體的內部設置有排料機構，所述罐體的內部通過螺紋連接有螺筒。本技術通過氣泵吹風，使得扇葉帶動支撐軸轉動，進而使得滑筒帶動刮條轉動對濾斗剮蹭，使得濾斗被刮蹭，進而使得濾斗不易堵塞，確保裝置的過濾效率。

技術研發人員：宗疆
受保護的技術使用者：新疆疆糧農業科技有限公司
技術研發日：20240627
技術公布日：2025/4/24
