本技術屬于離心設備，特別是一種具有重量調節的離心裝置。

背景技術：

1、離心機是利用離心力，分離液體與固體顆粒或液體與液體的混合物中各組分的機械。離心機主要用于將懸浮液中的固體顆粒與液體分開，或將乳濁液中兩種密度不同，又互不相溶的液體分開(例如從牛奶中分離出奶油)；它也可用于排除濕固體中的液體，例如用洗衣機甩干濕衣服；特殊的超速管式分離機還可分離不同密度的氣體混合物；利用不同密度或粒度的固體顆粒在液體中沉降速度不同的特點，有的沉降離心機還可對固體顆粒按密度或粒度進行分級。

2、離心機平衡問題的重要性不容忽視，首先，平衡問題直接關系到離心機的運行穩定性。如果離心機的旋轉部件質量分布不均勻，將導致其在運轉過程中出現振動或噪音等問題。這種不平衡狀態不僅影響離心機的正常工作，還可能對周邊環境造成干擾，甚至對操作人員構成安全威脅。其次，平衡問題對離心機的使用壽命和性能具有顯著影響。不平衡狀態會導致離心機的軸承和電機等部件承受額外的負載，加速磨損，從而縮短設備的使用壽命。同時，不平衡還可能降低離心機的分離效果，影響離心效果。

3、如中國專利一種臺式多工位離心機，申請號為cn202222689845.9，其包括安裝底座，所述安裝底座的頂面居中處設置有伺服電機，所述伺服電機的輸出端設置有控制軸桿，所述控制軸桿的頂端設置有連接架，所述連接架的外側設置有離心套管，連接架上設置多個離心套管，以實現多個樣本的離心。但是在離心的過程中，每個離心套管上的樣本質量存在差異，離心機在使用的過程中，對每個離心套管上的樣本的離心效果存在差異，無法保證樣本的離心質量。

4、對多樣本進行離心時，不同數量及重量的離心管使離心機平衡更為困難，尤其是在非人工干預條件下，本實用新型通過對離心物體進行重量檢測，通過計算條件負載平衡及自動負載砝碼移動達到離心力平衡狀態，從而避免因離心力不平衡導致的可能事故。

技術實現思路

1、有鑒于此，本實用新型提供了一種可提升樣本質量的具有重量調節的離心裝置，以滿足工業需求。

2、一種具有重量調節的離心裝置包括一個安裝架，一個設置在所述安裝架上的驅動電機，至少一個設置在所述驅動電機上的離心單元，以及一個連接所述離心單元上的計算控制模塊，每個所述離心單元皆包括一個設置在所述驅動電機的輸出端上的調節架，兩個分別設置在所述調節架兩端且用于放置待離心樣本的樣本放置單元，至少一個設置在所述調節架上的載重調節單元，以及用于檢測設置所述樣本放置單元上待離心樣本的重量檢測裝置，所述計算控制模塊與所述重量檢測裝置相互連接，當待離心樣本放置于樣本放置單元上時，重量檢測裝置將重量信息傳輸至所述計算控制模塊，所述計算控制模塊計算平衡所需所述載重調節單元在調節架上的分配數量及位移。

3、進一步地，所述載重調節單元包括至少一個設置在所述調節架上的容置槽，至少一個容置于所述容置槽內的載重調節砝碼部，至少一個設置在所述容置槽的限位凸起，每個所述限位凸起皆設置在所述容置槽的中心，每個所述容置槽的兩端端頭分別朝向兩個所述樣本放置單元。

4、進一步地，所述安裝架用于支撐所述驅動電機，其中所述安裝架包括一個第一安裝架，一個設置在所述第一安裝架上的第二安裝架，以及多個設置于所述第一安裝架與所述第二安裝架之間的減震器。

5、進一步地，所述安裝架用于支撐所述驅動電機，其中所述安裝架包括一個第一安裝架，一個設置在所述第一安裝架上的第二安裝架，以及多個設置于所述第一安裝架與所述第二安裝架之間的減震器。

6、進一步地，所述重量檢測裝置為壓力負載傳感器、壓力平衡傳感器及機械平衡傳感器中的任意一種。

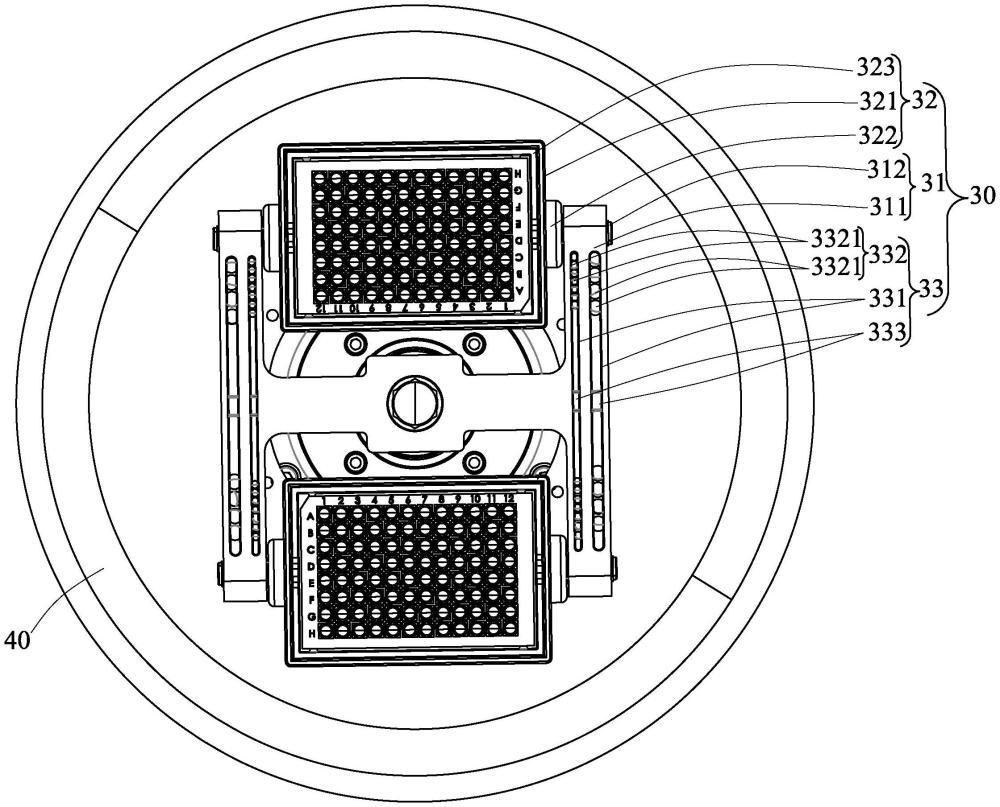

7、進一步地，所述調節架包括至少一個調節架主體，以及至少一個設置在所述調節架主體兩端端頭的調節架連接件。

8、進一步地，當所述樣本放置單元安裝于所述調節架上時，所述放置倉連接件與所述調節架連接件相互對應且相互連接。

9、進一步地，每個所述載重調節砝碼部皆包括多個容置于所述容置槽內的平衡配重砝碼，所述容置槽、以及所述載重調節砝碼部皆為多個，多個所述載重調節砝碼部中的平衡配重砝碼為不同尺寸，同一尺寸的平衡配重砝碼為一個載重調節砝碼部，每個載重調節砝碼部皆單獨容置一個所述容置槽內。

10、進一步地，所述離心單元還包括一個用于調節所述載重調節單元的分配移動模塊，當所述計算控制模塊計算出平衡所需載重調節單元在容置槽中的分配數量及位移時，所述分配移動模塊驅動所述載重調節單元在所述容置槽內移動且調節載重平衡，以調節所述樣本放置單元的重量不平衡狀態。

11、與現有技術相比，本實用新型提供的具有重量調節的離心裝置通過在所述樣本放置單元上設置重量檢測裝置，并且調節所述離心單元中的載重調節單元實現了調節所述調節架兩端的重量。其中所述載重調節單元包括至少一個設置在所述調節架上的容置槽，以及多個容置于所述容置槽內的載重調節砝碼部，至少一個設置在所述容置槽的限位凸起。在使用的過程中，重量檢測裝置分別檢測兩個所述樣本放置單元的重量，并判斷出重量輕的樣本放置單元。重量檢測裝置完成對所述樣本放置單元的重量的檢測后，通過人工或機械手調節所述載重調節砝碼部，根據需求將所需的所述載重調節砝碼部移動至所述容置槽靠近重量輕的樣本放置單元的一端，以實現所述調節架兩端端頭質量一致。由此可是看出的是，該具有重量調節的離心裝置實現了離心單元上的重量一致，提升了樣本在離心過程中的穩定性、保證了離心后樣本的質量。

技術特征：

1.一種具有重量調節的離心裝置，其特征在于：所述具有重量調節的離心裝置包括一個安裝架，一個設置在所述安裝架上的驅動電機，至少一個設置在所述驅動電機上的離心單元，以及一個連接所述離心單元上的計算控制模塊，每個所述離心單元皆包括一個設置在所述驅動電機的輸出端上的調節架，兩個分別設置在所述調節架兩端且用于放置待離心樣本的樣本放置單元，至少一個設置在所述調節架上的載重調節單元，以及用于檢測設置所述樣本放置單元上待離心樣本的重量檢測裝置，所述計算控制模塊與所述重量檢測裝置相互連接，當待離心樣本放置于樣本放置單元上時，重量檢測裝置將重量信息傳輸至所述計算控制模塊，所述計算控制模塊計算平衡所需所述載重調節單元在調節架上的分配數量及位移。

2.如權利要求1所述的具有重量調節的離心裝置，其特征在于：所述載重調節單元包括至少一個設置在所述調節架上的容置槽，至少一個容置于所述容置槽內的載重調節砝碼部，至少一個設置在所述容置槽的限位凸起，每個所述限位凸起皆設置在所述容置槽的中心，每個所述容置槽的兩端端頭分別朝向兩個所述樣本放置單元。

3.如權利要求1所述的具有重量調節的離心裝置，其特征在于：所述安裝架用于支撐所述驅動電機，其中所述安裝架包括一個第一安裝架，一個設置在所述第一安裝架上的第二安裝架，以及多個設置于所述第一安裝架與所述第二安裝架之間的減震器。

4.如權利要求1所述的具有重量調節的離心裝置，其特征在于：所述樣本放置單元包括一個樣本放置倉，兩個對稱設置在所述樣本放置倉兩側的放置倉連接件，一個設置在所述樣本放置倉內的掛籃適配器。

5.如權利要求1所述的具有重量調節的離心裝置，其特征在于：所述重量檢測裝置為壓力負載傳感器、壓力平衡傳感器及機械平衡傳感器中的任意一種。

6.如權利要求4所述的具有重量調節的離心裝置，其特征在于：所述調節架包括至少一個調節架主體，以及至少一個設置在所述調節架主體兩端端頭的調節架連接件。

7.如權利要求6所述的具有重量調節的離心裝置，其特征在于：當所述樣本放置單元安裝于所述調節架上時，所述放置倉連接件與所述調節架連接件相互對應且相互連接。

8.如權利要求2所述的具有重量調節的離心裝置，其特征在于：每個所述載重調節砝碼部皆包括多個容置于所述容置槽內的平衡配重砝碼，所述容置槽、以及所述載重調節砝碼部皆為多個，多個所述載重調節砝碼部中的平衡配重砝碼為不同尺寸，同一尺寸的平衡配重砝碼為一個載重調節砝碼部，每個載重調節砝碼部皆單獨容置一個所述容置槽內。

9.如權利要求2所述的具有重量調節的離心裝置，其特征在于：所述離心單元還包括一個用于調節所述載重調節單元的分配移動模塊，當所述計算控制模塊計算出平衡所需載重調節單元在容置槽中的分配數量及位移時，所述分配移動模塊驅動所述載重調節單元在所述容置槽內移動且調節載重平衡，以調節所述樣本放置單元的重量不平衡狀態。

技術總結
一種具有重量調節的離心裝置包括安裝架，驅動電機，離心單元，以及計算控制模塊。所述離心單元包括調節架，樣本放置單元，載重調節單元，以及重量檢測裝置。所述計算控制模塊與所述重量檢測裝置相互連接，當待離心樣本放置于樣本放置單元上時，重量檢測裝置將重量信息傳輸至所述計算控制模塊，所述計算控制模塊計算平衡所需所述載重調節單元在調節架上的分配數量及位移。該具有重量調節的離心裝置實現了離心單元上的重量平衡及離心力一致，提升了樣本在離心過程中的穩定性、保證了離心后樣本的質量。

技術研發人員：李莉,朱昌彪,李永梅,李鵬
受保護的技術使用者：嘉興醫脈賽科技有限公司
技術研發日：20240619
技術公布日：2025/4/24
