本技術涉及振動篩，更具體地說，涉及一種振動篩的篩分組件。

背景技術：

1、振動篩是用于固相處理的一種過濾性的機械分離設備，主要由篩網和振子組成，篩網的粗細以目表示，一般50目以下的為粗篩網，80目以上的為細篩網，振子是一個偏心輪，在電動機帶動下旋轉，使篩架發生振動。由于篩架的振動，篩面上較粗的固體顆粒留在篩面上，并沿斜面從一端排出，較細的固相顆粒通過篩孔落下，如此實現篩分。

2、經檢索，公告號為cn215844077u的實用新型專利公開了一種振動篩的震動篩分機構，包括篩分板、第一支架、轉軸、轉盤和配重塊，第一支架固定安裝在篩分板上，轉軸轉動安裝在第一支架上，第一支架上設置有電機，電機的輸出端與轉軸同心連接，轉盤固定安裝在轉軸上，配重塊固定安裝在轉盤上；還包括第二支架、第三支架、細篩板、多組緩沖裝置、第四支架、第五支架、第六支架、軸承基座、傳動電機、電機基座和皮帶，篩分板通過第二支架固定安裝在第三支架的頂端，細篩板安裝在第三支架上，第三支架通過多組緩沖裝置固定安裝在第五支架上，第六支架固定安裝在第一支架的側壁上。

3、但上述專利還存在以下不足：篩分板和細篩板上的物料下移速度較快，不便于保證物料被完全篩分，影響物料的篩分的質量；也不便于更換不同篩分內徑的篩網。為此我們提出了一種振動篩的篩分組件。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種振動篩的篩分組件。

2、為解決上述問題，本實用新型采用如下的技術方案：

3、一種振動篩的篩分組件，包括底座，所述底座的頂部設置有振動機構，所述振動機構的頂端設置有接料板，所述接料板的兩側分別固定連接有支架，兩個所述支架的內側固定連接有下插框，兩個所述支架的內側固定連接有上插框，所述下插框的內側套設有細篩網，所述上插框的內腔套設有粗篩網，所述下插框和上插框的頂部均固定連接有多個導料板，所述下插框和上插框的頂端兩側分別開設有插孔，所述下插框和上插框的頂端均設置有固定機構，兩個所述支架的側部均設置有驅動機構。

4、作為本實用新型的一種優選方案，所述固定機構包括套設在下插框或上插框頂端外側的u形架，所述u形架兩端的外側分別固定連接有第二彈簧，兩個所述第二彈簧的端部均固定連接有拉盤，所述拉盤的內側固定連接有插銷，所述插銷的端部活動套接至插孔的內腔。

5、作為本實用新型的一種優選方案，所述驅動機構包括固定連接在支架外側的安裝臺，所述安裝臺的頂面固定安裝有伺服電機，所述伺服電機的輸出軸固定套接有偏心輪。

6、作為本實用新型的一種優選方案，所述振動機構包括多個固定安裝在底座內側的安裝座，多個所述安裝座的頂面均固定連接有第一彈簧，多個所述第一彈簧的頂端均固定連接有承重座，所述承重座的頂面和接料板的底面相連接，所述承重座和安裝座之間固定安裝有氣彈簧。

7、作為本實用新型的一種優選方案，多個所述導料板相互交叉排列，多個所述導料板的底面分別和細篩網、粗篩網的頂面相貼合。

8、作為本實用新型的一種優選方案，所述細篩網的頂面和下插框底端的頂面相平齊，所述細篩網的側面和下插框的內側面相貼合，所述粗篩網的頂面和上插框底端的頂面相平齊，所述粗篩網的側面和上插框的內側面相貼合。

9、作為本實用新型的一種優選方案，所述插銷的外徑和插孔的內徑相等。

10、相比于現有技術，本實用新型的優點在于：

11、(1)本實用新型中，利用伺服電機帶動偏心輪轉動產生的離心力帶動細篩網和粗篩網產生振動，篩分時把物料放到粗篩網的頂部，并分別通過粗篩網和細篩網對物料進行逐級篩分，并通過下插框和上插框上設置的導料板對細篩網和粗篩網上的物料進行阻擋，增加物料在粗篩網和細篩網上停留的時間，保證物料被完全篩分，提高了該振動篩篩分組件的工作質量。

12、(2)本實用新型中，細篩網和粗篩網分別卡在下插框和導料板、上插框和導料板之間，當需要更換細篩網和粗篩網時，直接把u形架從下插框和上插框的頂端拆卸下來，把細篩網和粗篩網從下插框和上插框的內側抽出，并在下插框和上插框的內側插上新?lián)Q的細篩網和粗篩網，并利用第二彈簧的彈力帶動插銷插進下插框和上插框頂端側部的插孔中對u形架進行固定，利用u形架對下插框和上插框上的細篩網和粗篩網頂端進行固定，方便對篩網進行更換。

技術特征：

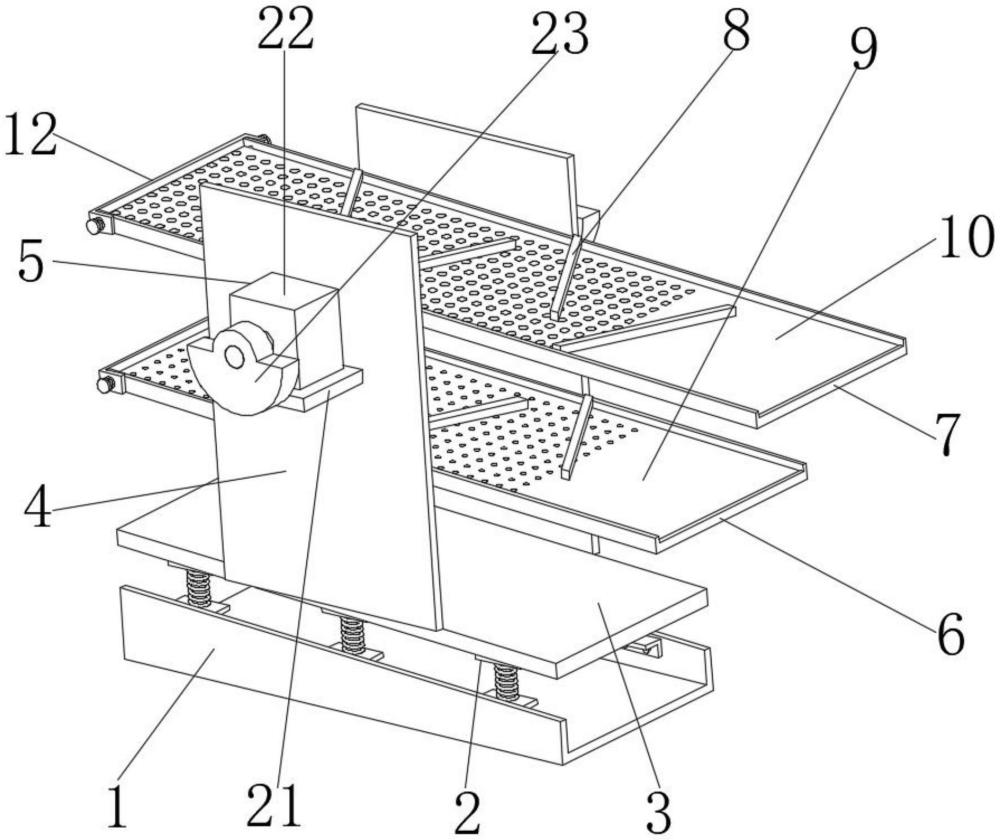

1.一種振動篩的篩分組件，包括底座(1)，其特征在于：所述底座(1)的頂部設置有振動機構(2)，所述振動機構(2)的頂端設置有接料板(3)，所述接料板(3)的兩側分別固定連接有支架(4)，兩個所述支架(4)的內側固定連接有下插框(6)，兩個所述支架(4)的內側固定連接有上插框(7)，所述下插框(6)的內側套設有細篩網(9)，所述上插框(7)的內腔套設有粗篩網(10)，所述下插框(6)和上插框(7)的頂部均固定連接有多個導料板(8)，所述下插框(6)和上插框(7)的頂端兩側分別開設有插孔(11)，所述下插框(6)和上插框(7)的頂端均設置有固定機構(12)，兩個所述支架(4)的側部均設置有驅動機構(5)。

2.根據權利要求1所述的一種振動篩的篩分組件，其特征在于：所述固定機構(12)包括套設在下插框(6)或上插框(7)頂端外側的u形架(13)，所述u形架(13)兩端的外側分別固定連接有第二彈簧(14)，兩個所述第二彈簧(14)的端部均固定連接有拉盤(15)，所述拉盤(15)的內側固定連接有插銷(16)，所述插銷(16)的端部活動套接至插孔(11)的內腔。

3.根據權利要求1所述的一種振動篩的篩分組件，其特征在于：所述驅動機構(5)包括固定連接在支架(4)外側的安裝臺(21)，所述安裝臺(21)的頂面固定安裝有伺服電機(22)，所述伺服電機(22)的輸出軸固定套接有偏心輪(23)。

4.根據權利要求3所述的一種振動篩的篩分組件，其特征在于：所述振動機構(2)包括多個固定安裝在底座(1)內側的安裝座(17)，多個所述安裝座(17)的頂面均固定連接有第一彈簧(18)，多個所述第一彈簧(18)的頂端均固定連接有承重座(20)，所述承重座(20)的頂面和接料板(3)的底面相連接，所述承重座(20)和安裝座(17)之間固定安裝有氣彈簧(19)。

5.根據權利要求1所述的一種振動篩的篩分組件，其特征在于：多個所述導料板(8)相互交叉排列，多個所述導料板(8)的底面分別和細篩網(9)、粗篩網(10)的頂面相貼合。

6.根據權利要求1所述的一種振動篩的篩分組件，其特征在于：所述細篩網(9)的頂面和下插框(6)底端的頂面相平齊，所述細篩網(9)的側面和下插框(6)的內側面相貼合，所述粗篩網(10)的頂面和上插框(7)底端的頂面相平齊，所述粗篩網(10)的側面和上插框(7)的內側面相貼合。

7.根據權利要求2所述的一種振動篩的篩分組件，其特征在于：所述插銷(16)的外徑和插孔(11)的內徑相等。

技術總結
本技術公開了一種振動篩的篩分組件，屬于振動篩技術領域，包括底座，所述底座的頂部設置有振動機構，所述振動機構的頂端設置有接料板，所述接料板的兩側分別固定連接有支架，兩個所述支架的內側固定連接有下插框，兩個所述支架的內側固定連接有上插框，所述下插框的內側套設有細篩網。本技術中，利用伺服電機帶動偏心輪轉動產生的離心力帶動細篩網和粗篩網產生振動，篩分時把物料放到粗篩網的頂部，并分別通過粗篩網和細篩網對物料進行逐級篩分，并通過下插框和上插框上設置的導料板對細篩網和粗篩網上的物料進行阻擋，增加物料在粗篩網和細篩網上停留的時間，保證物料被完全篩分，提高了該振動篩篩分組件的工作質量。

技術研發人員：韓瞻陽,孟紅彩,范賀同,張?zhí)旌?br/>受保護的技術使用者：朝陽華星生物工程有限公司
技術研發日：20240622
技術公布日：2025/4/24
