本技術屬于篩分設備，尤其涉及一種母粒多級篩分裝置。

背景技術：

1、母粒篩分是母粒生產過程中的一個重要環節，旨在將母粒按照粒徑大小進行分類，以確保產品的質量和均一性。母粒在生產過程中會產生很多雜質，雜質可能來源于原料本身、生產設備或生產環境中的微小顆粒、粉塵等。

2、如申請號為cn202010336936.7公開了一種立式色母粒篩分裝置，通過同步輪和同步帶的配合帶動凸輪轉動，凸輪轉動推動篩網來回往復移動，進而使篩網上的色母粒逐層篩選，篩選后的色母粒通過導料板滾落，采用逐層篩選，可篩選出不同尺寸的色母粒，提高色母粒的質量。但該裝置并未對母粒中的雜質進行處理，雜質與色母粒混在一起會對母粒的質量造成不良影響。因此，需要一種可以對雜質進行處理、收集的篩分裝置。

技術實現思路

1、為解決上述技術問題，本實用新型公開了一種母粒多級篩分裝置，裝置公開了送料篩分模組與收料篩分模組，可對母粒進行多次篩分，同時對母粒中的灰塵及雜質進行收集、處理，使篩分后的母粒具有較高的潔凈度，無需再進行處理。

2、具體的，本實用新型公開了一種母粒多級篩分裝置，包括：

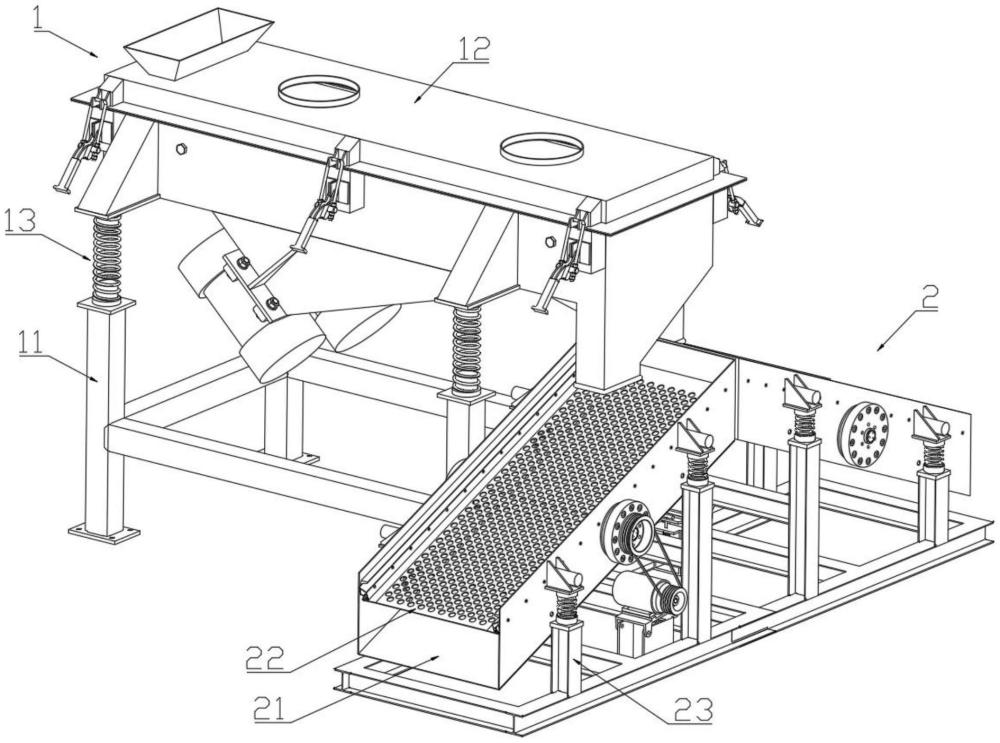

3、送料篩分模組，所述送料篩分模組包括送料底座、送料篩分倉，所述送料篩分倉通過彈性連接部與送料底座連接，所述送料篩分倉連接有篩分組件及清潔組件，所述篩分組件對母粒進行篩分，所述清潔組件對送料篩分倉內的雜質進行清潔，所述篩分組件包括第一篩板，所述第一篩板將送料篩分倉分為第一倉體與第二倉體，所述第一倉體與第二倉體均連接有出料口；

4、收料篩分模組，所述收料篩分模組設在送料篩分模組的一側，包括振動斗、收料底座及第二篩板，所述第二篩板與振動斗滑動連接，所述振動斗與收料底座彈性連接。

5、進一步的，所述收料篩分模組設有兩組，分別與第一倉體、第二倉體的出料口連接。

6、進一步的，所述篩分組件還包括篩分板安裝架，所述第一篩板與安裝架連接，所述篩分板安裝架與送料篩分倉傾斜布置，且篩分板安裝架的上方還設有若干振動擋板，所述振動擋板與第一篩板之間設有供母粒通過的間隙。

7、進一步的，所述清潔組件包括抽風管道和雜質收集站，所述抽風管道與送料篩分倉頂部的管道連接部連接，所述雜質收集站設在送料篩分倉的底部。

8、進一步的，所述雜質收集站包括托板、收集箱，所述收集箱與托板滑動連接，所述托板的一側設有固定擋塊，另一側設有旋轉擋塊，所述送料篩分倉的下表面設有允許雜質進入收集箱的通孔。

9、進一步的，所述篩分組件的下方設有母粒擋板，所述母粒擋板彈性連接在第二倉體內，且母粒擋板上開設有漏灰孔，所述漏灰孔的直徑小于母粒的直徑。

10、進一步的，所述母粒擋板為弧形片狀體。

11、進一步的，所述送料篩分倉的底部還設有振動器。

12、本實用新型的有益效果在于：清潔組件的設置對母粒中的雜質進行了處理，提高了母粒的質量。

技術特征：

1.一種母粒多級篩分裝置，其特征在于，包括：

2.根據權利要求1所述的母粒多級篩分裝置，其特征在于，所述收料篩分模組(2)設有兩組，分別與第一倉體(121)、第二倉體(122)的出料口(123)連接。

3.根據權利要求1所述的母粒多級篩分裝置，其特征在于，所述篩分組件(14)還包括篩分板安裝架(142)，所述第一篩板(141)與篩分板安裝架(142)連接，所述篩分板安裝架(142)與送料篩分倉(12)傾斜布置，且篩分板安裝架(142)的上方還設有若干振動擋板(143)，所述振動擋板(143)與第一篩板(141)之間設有供母粒通過的間隙。

4.根據權利要求1所述的母粒多級篩分裝置，其特征在于，所述清潔組件包括抽風管道和雜質收集站(15)，所述抽風管道與送料篩分倉(12)頂部的管道連接部(125)連接，所述雜質收集站(15)設在送料篩分倉(12)的底部。

5.根據權利要求4所述的母粒多級篩分裝置，其特征在于，所述雜質收集站(15)包括托板(151)、收集箱(152)，所述收集箱(152)與托板(151)滑動連接，所述托板(151)的一側設有固定擋塊(153)，另一側設有旋轉擋塊(154)，所述送料篩分倉(12)的下表面設有允許雜質進入收集箱(152)的通孔(155)。

6.根據權利要求1所述的母粒多級篩分裝置，其特征在于，所述篩分組件(14)的下方設有母粒擋板(144)，所述母粒擋板(144)彈性連接在第二倉體(122)內，且母粒擋板(144)上開設有漏灰孔(145)，所述漏灰孔(145)的直徑小于母粒的直徑。

7.根據權利要求6所述的母粒多級篩分裝置，其特征在于，所述母粒擋板(144)為弧形片狀體。

8.根據權利要求1所述的母粒多級篩分裝置，其特征在于，所述送料篩分倉(12)的底部還設有振動器(16)。

技術總結
本技術公開了一種母粒多級篩分裝置，包括：送料篩分模組，送料篩分模組包括送料底座、送料篩分倉，送料篩分倉通過彈性連接部與送料底座連接，送料篩分倉連接有篩分組件及清潔組件，篩分組件對母粒進行篩分，清潔組件對送料篩分倉內的雜質進行清潔，篩分組件包括第一篩板，第一篩板將送料篩分倉分為第一倉體與第二倉體，第一倉體與第二倉體均連接有出料口；收料篩分模組，收料篩分模組設在送料篩分模組的一側，包括振動斗、收料底座及第二篩板，第二篩板與振動斗滑動連接，振動斗與收料底座彈性連接。本技術可對母粒進行多次篩分，同時對母粒中的灰塵及雜質進行收集、處理，使篩分后的母粒具有較高的潔凈度，無需再進行處理。

技術研發人員：王銀木,戢運云
受保護的技術使用者：蘇州優礦塑新材料股份有限公司
技術研發日：20240708
技術公布日：2025/4/28
