本技術涉及農業機械設備，尤其是涉及一種移動式辣椒椒桿分離裝置。

背景技術：

1、辣椒是人們最喜愛的食物之一，我國是辣椒生產和消費大國，辣椒種植分布極廣，辣椒種植品類以線椒、尖椒為主，兼有泡椒、朝天椒、圓椒等諸多類型。隨著產業日趨成熟，辣椒消費逐漸形成了穩定市場。辣椒的收獲的工藝有多種，一種是人工采摘，這是最原始的采摘方法，工作量大，勞動強度高，成本高、效率低。

2、針對上述存在的技術問題，申請號為cn201910601218.5的實用新型專利公開了一種大型自走式辣椒椒桿分離田間作業機，通過撿拾輸送裝置將堆放成行的辣椒輸送至椒桿分離裝置處理，然后再經過篩分裝置將辣椒篩選出來，以降低成本和操作者的勞動強度。但該技術方案在實際應用過程中，篩分裝置依靠自身的旋轉以及高進低出的原則來實現辣椒桿排出，由于破碎后辣椒桿長度不規整，會在篩分裝置的出口端處堆積較多的辣椒桿，難以快速排出，使篩分裝置中容易殘留較多的辣椒桿，導致篩分裝置的篩分效率下降。

技術實現思路

1、為解決上述技術中存在的技術問題，鑒于此，有必要提供一種移動式辣椒椒桿分離裝置。

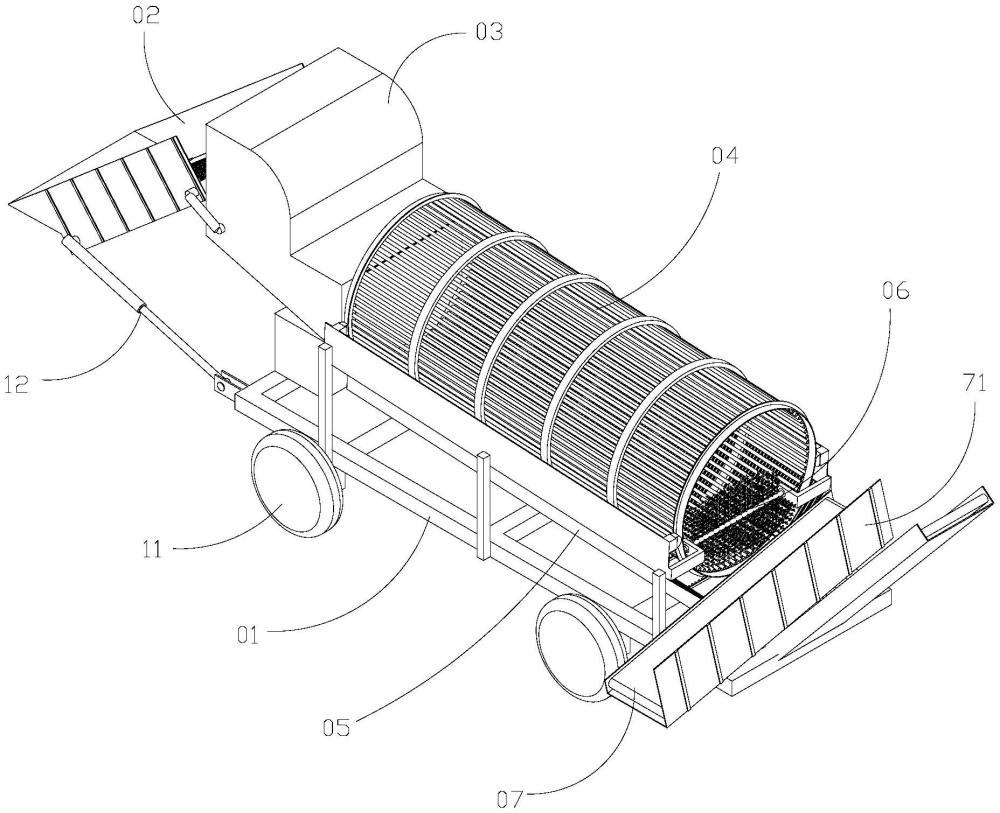

2、一種移動式辣椒椒桿分離裝置，包括支架、上料輸送機、椒桿分離機、篩分筒、下層輸送機、椒桿輔助排出機構；

3、所述支架的下端設置有行走輪；

4、所述篩分筒轉動設置于支架上，篩分筒的入口端高于出口端，使篩分筒整體呈傾斜布設；所述篩分筒出口端的下方設置有溜槽，所述溜槽固定在支架的前端；

5、所述椒桿分離機設置于支架的前端，椒桿分離機的出口端連通篩分筒的入口端；

6、所述上料輸送機設置于支架的前端，上料輸送機的出口端連通椒桿分離機的入口端，上料輸送機的入口端低于上料輸送機的出口端，使上料輸送機整體呈傾斜布設；

7、所述下層輸送機設置于篩分筒的正下方，用以接收篩分筒分離出來的辣椒；

8、所述椒桿輔助排出機構設置于篩分筒的出口端處，椒桿輔助排出機構的最低端不與篩分筒的內壁接觸，用以將篩分筒出口處堆積的椒桿向外撥送排出。

9、優選的，所述椒桿輔助排出機構包括轉軸、撥料桿；所述轉軸轉動設置于支架的后端且位于篩分筒的出口端處，所述撥料桿沿轉軸的徑向方向周向均布，并且撥料桿沿轉軸的軸線方向均布。

10、優選的，所述撥料桿的長度沿轉軸的兩個端部逐漸向轉軸的中間加長，使同一平面內的撥料桿沿轉軸的軸線方向呈半圓形分布。

11、優選的，沿所述撥料桿的軸線方向均布設置有防漏桿。

12、優選的，相鄰的兩個撥料桿上的防漏桿交錯布設。

13、優選的，所述椒桿輔助排出機構還包括能夠帶動轉軸轉動的動力部。

14、優選的，所述動力部包括安裝在支架上的變頻電機以及減速器。

15、優選的，所述溜槽遠離篩分筒的一側設置有擋板。

16、優選的，所述支架的前端設置有油缸，可通過油缸控制上料輸送機的傾斜角度。

17、與現有技術相比，本實用新型提供的移動式辣椒椒桿分離裝置，通過將堆放成行的辣椒轉運到上料輸送機中，依靠上料輸送機將辣椒輸送至椒桿分離機，利用椒桿分離機將辣椒與辣椒桿脫離，再由篩分筒將辣椒與辣椒桿分離，而分離得到的辣椒則會穿過篩分筒，并落入到下層輸送機轉運走，而分離后的辣椒桿則依靠自身的旋轉以及高進低出的原則被輸送至篩分筒的出口端，通過椒桿輔助排出機構即可將堆積在篩分筒出口端的辣椒桿排出，并通過溜槽轉運出去。在整個過程中，辣椒桿不會堆積在篩分筒的出口端，能夠防止辣椒桿堵塞，大大提高了辣椒與辣椒桿的分離效率。

技術特征：

1.一種移動式辣椒椒桿分離裝置，其特征在于：包括支架、上料輸送機、椒桿分離機、篩分筒、下層輸送機、椒桿輔助排出機構；

2.根據權利要求1所述的移動式辣椒椒桿分離裝置，其特征在于：所述椒桿輔助排出機構包括轉軸、撥料桿；所述轉軸轉動設置于支架的后端且位于篩分筒的出口端處，所述撥料桿沿轉軸的徑向方向周向均布，并且撥料桿沿轉軸的軸線方向均布。

3.根據權利要求2所述的移動式辣椒椒桿分離裝置，其特征在于：所述撥料桿的長度沿轉軸的兩個端部逐漸向轉軸的中間加長，使同一平面內的撥料桿沿轉軸的軸線方向呈半圓形分布。

4.根據權利要求2或3所述的移動式辣椒椒桿分離裝置，其特征在于：沿所述撥料桿的軸線方向均布設置有防漏桿。

5.根據權利要求4所述的移動式辣椒椒桿分離裝置，其特征在于：相鄰的兩個撥料桿上的防漏桿交錯布設。

6.根據權利要求2所述的移動式辣椒椒桿分離裝置，其特征在于：所述椒桿輔助排出機構還包括能夠帶動轉軸轉動的動力部。

7.根據權利要求6所述的移動式辣椒椒桿分離裝置，其特征在于：所述動力部包括安裝在支架上的變頻電機以及減速器。

8.根據權利要求1所述的移動式辣椒椒桿分離裝置，其特征在于：所述溜槽遠離篩分筒的一側設置有擋板。

9.根據權利要求1所述的移動式辣椒椒桿分離裝置，其特征在于：所述支架的前端設置有油缸，可通過油缸控制上料輸送機的傾斜角度。

技術總結
一種移動式辣椒椒桿分離裝置，包括支架、上料輸送機、椒桿分離機、篩分筒、下層輸送機、椒桿輔助排出機構；篩分筒轉動設于支架上，篩分筒的入口端高于出口端；篩分筒出口端的下方設有溜槽；椒桿分離機設于支架的前端，椒桿分離機的出口端連通篩分筒的入口端；上料輸送機設于支架的前端，上料輸送機的出口端連通椒桿分離機的入口端，上料輸送機的入口端低于上料輸送機的出口端；下層輸送機設置于篩分筒的正下方；椒桿輔助排出機構設置于篩分筒的出口端處，椒桿輔助排出機構的最低端不與篩分筒的內壁接觸。本技術能夠防止辣椒桿堆積在篩分筒的出口端，保證了辣椒桿的排出順暢，大大提高了辣椒與辣椒桿的分離效率。

技術研發人員：施文杰,王曉涵,黃金,劉波,張蒙,鄭淑欣,李婷
受保護的技術使用者：寧夏犇牛農牧科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
