本技術涉及篩選裝置，具體為一種調味品生產用的原材料多級篩選裝置。

背景技術：

1、調味品是用來提升食物口感、改善風味或增加食物美味的各種香料、調味料和添加劑的集合。

2、調味品在生產過程中需要對原材料進行篩選，確保原材料的質量和一致性，但現有的調味品原材料篩選裝置存在以下缺點：

3、(1)現有篩選裝置的篩網容易被調味品原材料中的顆粒物堵塞，會影響篩選工作，不便于維護清理；

4、(2)現有的調味品原材料篩選裝置不能對篩網的傾角進行調節，使得不能以此來改變調味品原材料篩選的速度和效率。

技術實現思路

1、本實用新型的目的在于提供一種調味品生產用的原材料多級篩選裝置，以解決上述背景技術中提出的現有的篩選裝置的篩網容易被調味品原材料中的顆粒物堵塞，會影響篩選工作，不便于維護清理，調味品原材料篩選裝置不能對篩網的傾角進行調節，使得不能以此來改變調味品原材料篩選的速度和效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種調味品生產用的原材料多級篩選裝置，包括殼體和兩個橫板，所述殼體兩側的底部均固定連接有連接架，所述連接架底端的一側鉸接有支座，所述支座的底端固定連接有橫板，所述橫板底端的一側固定安裝有氣缸，所述氣缸的頂端固定連接有抵接塊，所述殼體內壁的頂部卡合有篩網一，所述殼體內壁的底部卡合有篩網二，所述殼體內壁位于篩網一的下方和篩網二的下方通過軸承均轉動連接有絲杠，所述絲杠的表面螺紋套接有位移筒，所述位移筒的表面固定連接有連接板，所述連接板的頂端固定連接有毛刷。

3、使用本技術方案的一種調味品生產用的原材料多級篩選裝置時，利用毛刷可對上方篩網起到掃刷疏通作用，避免篩網孔眼堵塞影響篩選工作，可調節篩選裝置內部篩網的傾角，來改變調味品原材料篩選速度和效率。

4、作為本實用新型的一種優選技術方案，所述橫板底端的兩端均固定連接有彈簧，兩個所述彈簧的底端均固定連接有支柱，兩個所述支柱的底端固定連接有底框，所述底框的底端固定連接有橡膠墊，所述連接架頂端的兩側均固定連接有加強筋，且兩個所述加強筋與殼體固定連接。設置的彈簧使得殼體能進行振動。

5、作為本實用新型的一種優選技術方案，所述殼體底端的兩側均固定安裝有振動電機。由振動電機提供殼體激振力。

6、作為本實用新型的一種優選技術方案，所述殼體一端的中部和一端的底部均固定安裝有減速電機，且兩個所述減速電機的輸出端穿過殼體的內壁分別與兩個絲杠的一端固定連接。由減速電機驅動絲杠的旋轉。

7、作為本實用新型的一種優選技術方案，所述殼體內壁一側的中部和內壁一側的底部均連接有滑軌，所述連接板的一端固定連接有滑塊，且所述滑塊滑動連接于滑軌的表面。滑塊和滑軌對連接板的移動起到導向限位的作用。

8、作為本實用新型的一種優選技術方案，所述殼體的頂端鉸接有頂蓋。頂蓋打開后用于對篩選裝置內部的維護。

9、作為本實用新型的一種優選技術方案，所述殼體遠離減速電機的一端固定連通有三個排料嘴，所述排料嘴底端的一側開設有下料口。篩選好的原材料分別從三個排料嘴下方的下料口排出。

10、作為本實用新型的一種優選技術方案，所述頂蓋頂端的一側開設有進料口，所述頂蓋頂端的另一側固定連接有提手，所述頂蓋頂端的中部安裝有玻璃窗。待篩分的調味品原材料從進料口投入裝置內。

11、與現有技術相比，本實用新型的有益效果是：

12、1、通過啟動減速電機帶動絲杠旋轉，使表面的位移筒及連接板水平的移動，進而可帶動毛刷左右移動，對上方篩網起到掃刷疏通的作用，避免篩網孔眼因調味品原材料顆粒的堵塞影響篩選工作，清理維護方便；

13、2、通過啟動氣缸推動抵接塊移動，進而推動連接架及殼體圍繞支座轉動，由此能夠調節篩選裝置內部篩網的傾角，來改變調味品原材料篩選速度和效率。

技術特征：

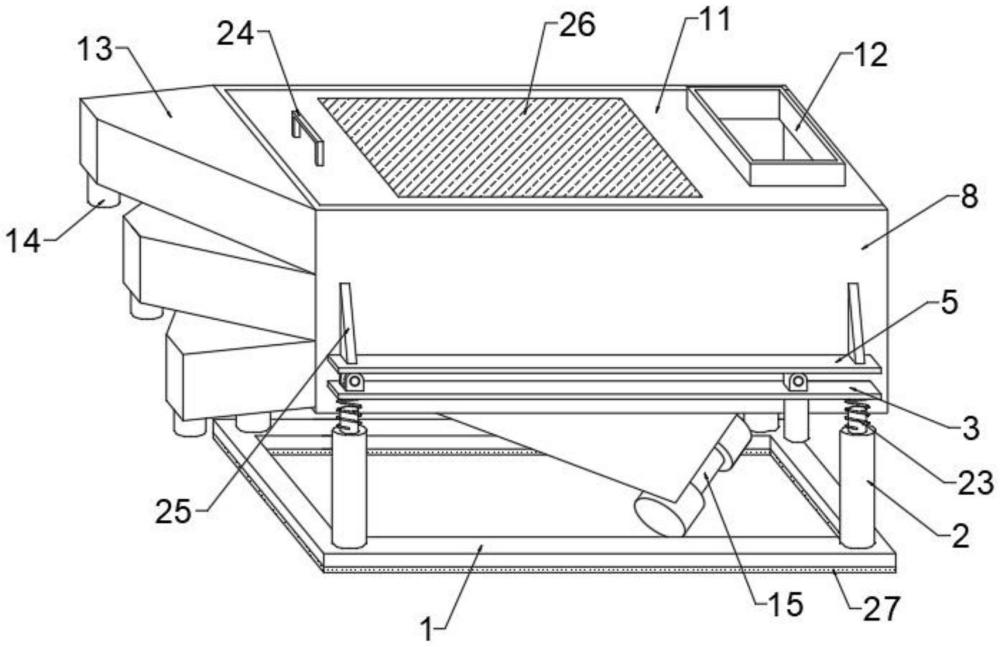

1.一種調味品生產用的原材料多級篩選裝置，包括殼體(8)和兩個橫板(3)，其特征在于：所述殼體(8)兩側的底部均固定連接有連接架(5)，所述連接架(5)底端的一側鉸接有支座(4)，所述支座(4)的底端固定連接有橫板(3)，所述橫板(3)底端的一側固定安裝有氣缸(6)，所述氣缸(6)的頂端固定連接有抵接塊(7)，所述殼體(8)內壁的頂部卡合有篩網一(9)，所述殼體(8)內壁的底部卡合有篩網二(10)，所述殼體(8)內壁位于篩網一(9)的下方和篩網二(10)的下方通過軸承(28)均轉動連接有絲杠(16)，所述絲杠(16)的表面螺紋套接有位移筒(18)，所述位移筒(18)的表面固定連接有連接板(19)，所述連接板(19)的頂端固定連接有毛刷(22)。

2.根據權利要求1所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述橫板(3)底端的兩端均固定連接有彈簧(23)，兩個所述彈簧(23)的底端均固定連接有支柱(2)，兩個所述支柱(2)的底端固定連接有底框(1)，所述底框(1)的底端固定連接有橡膠墊(27)，所述連接架(5)頂端的兩側均固定連接有加強筋(25)，且兩個所述加強筋(25)與殼體(8)固定連接。

3.根據權利要求1所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述殼體(8)底端的兩側均固定安裝有振動電機(15)。

4.根據權利要求1所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述殼體(8)一端的中部和一端的底部均固定安裝有減速電機(17)，且兩個所述減速電機(17)的輸出端穿過殼體(8)的內壁分別與兩個絲杠(16)的一端固定連接。

5.根據權利要求1所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述殼體(8)內壁一側的中部和內壁一側的底部均連接有滑軌(20)，所述連接板(19)的一端固定連接有滑塊(21)，且所述滑塊(21)滑動連接于滑軌(20)的表面。

6.根據權利要求1所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述殼體(8)的頂端鉸接有頂蓋(11)。

7.根據權利要求4所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述殼體(8)遠離減速電機(17)的一端固定連通有三個排料嘴(13)，所述排料嘴(13)底端的一側開設有下料口(14)。

8.根據權利要求6所述的一種調味品生產用的原材料多級篩選裝置，其特征在于：所述頂蓋(11)頂端的一側開設有進料口(12)，所述頂蓋(11)頂端的另一側固定連接有提手(24)，所述頂蓋(11)頂端的中部安裝有玻璃窗(26)。

技術總結
本技術公開了一種調味品生產用的原材料多級篩選裝置，包括殼體和兩個橫板，殼體兩側的底部均固定連接有連接架，連接架底端的一側鉸接有支座，支座的底端固定連接有橫板，橫板底端的一側固定安裝有氣缸，氣缸的頂端固定連接有抵接塊，殼體內壁的頂部卡合有篩網一，殼體內壁的底部卡合有篩網二，殼體內壁位于篩網一的下方和篩網二的下方通過軸承均轉動連接有絲杠，絲杠的表面螺紋套接有位移筒，本技術一種調味品生產用的原材料多級篩選裝置，利用毛刷可對上方篩網起到掃刷疏通作用，避免篩網孔眼堵塞影響篩選工作，可調節篩選裝置內部篩網的傾角，來改變調味品原材料篩選速度和效率。

技術研發人員：張梅梅,郭智俊,曹娜
受保護的技術使用者：福建省南安市航嘉食品有限公司
技術研發日：20240627
技術公布日：2025/4/28
