本發明涉及水果糖度檢測，尤其涉及一種基于近紅外光譜的三華李糖度分選裝置及其控制方法。

背景技術：

1、李子屬于薔薇科李屬的植物，它是一種落葉喬木，以其多汁且味道鮮美的果實而聞名，李子的果實通常呈圓形或橢圓形，顏色多樣，從黃色到深紅色不等，果肉則有黃色或淺綠色，而三華李是李子的一種，屬于薔薇科李亞科，它是一種落葉木本植物，單葉，葉基常具腺體，三華李因其果實大、風味美、品質優而受到消費者的喜愛。

2、在三華李生產過程中，糖度分選是為了確保消費者能夠獲得口感一致的產品，糖度是衡量水果甜度的重要指標，對于三華李這種以甜度著稱的水果來說，糖度的高低直接影響著消費者的食用體驗，通過對應的糖度分選設備，可以將糖度相似的三華李歸為一類，這樣在銷售時可以根據不同的糖度等級來定價，滿足不同消費者的需求。

3、傳統的李子等果實的糖度分選設備大多結構復雜，不易安裝和維護，且通常需要大量人力和時間，難以滿足大規模生產的需求，并且容易受到人為因素的影響，導致分選效果不穩定，對三華李的糖度分選精度較低，同時設備成本和分選成本也比較高，無法帶來良好的經濟效益，因此，本發明提出一種基于近紅外光譜的三華李糖度分選裝置及其控制方法用以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本發明的目的在于提出一種基于近紅外光譜的三華李糖度分選裝置及其控制方法，解決了傳統的李子等果實的糖度分選設備結構復雜，且通常需要大量人力和時間，難以滿足大規模生產的需求，并且容易受到人為因素的影響，導致分選效果不穩定的問題。

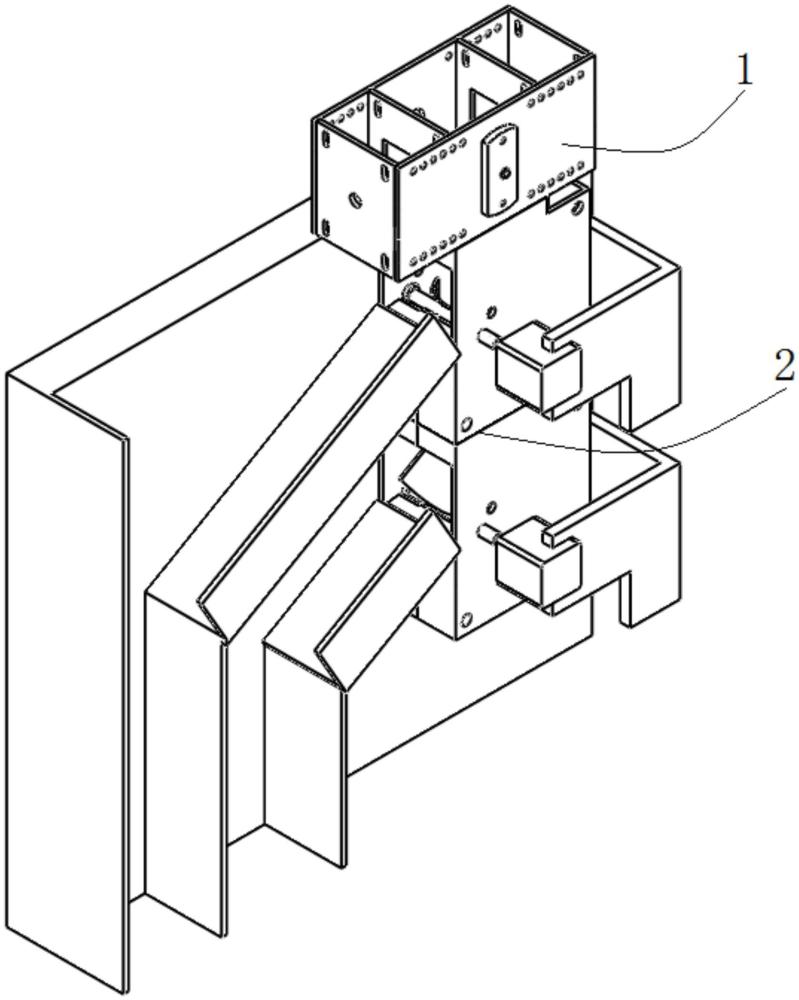

2、為了實現本發明的目的，本發明通過以下技術方案實現：一種基于近紅外光譜的三華李糖度分選裝置，包括光譜采集裝置和果實分選裝置，所述光譜采集裝置固定于果實分選裝置頂端，所述光譜采集裝置包括檢測方框和對稱固定檢測方框兩側內壁的光電開關，所述檢測方框呈方形設置且上下連通開口，所述檢測方框未設置光電開關的另外兩側內壁分別開設有相互適配的光源口和光纖口；

3、所述果實分選裝置包括固定于檢測方框底端并與之連通的第一分選盒和固定于第一分選盒外壁的第一電機，所述第一電機的輸出軸通過軸承貫穿至第一分選盒內并固定有第一擋板，所述第一分選盒底端固定有與之連通的第二分選盒，所述第二分選盒外壁固定有第二電機，所述第二電機輸出軸通過軸承貫穿至第二分選盒內并固定有第二擋板。

4、進一步改進在于：所述檢測方框內部對稱固定有擋光板，所述光源口和光纖口位于兩組擋光板之間，所述擋光板上開設有與光電開關適配的通槽。

5、進一步改進在于：所述光源口靠近檢測方框外部的一側設有入射光源，所述光源口位置的入射光源采用100w的白熾燈。

6、進一步改進在于：所述光纖口靠近檢測方框外部的一側設有光譜儀，所述光纖口位置的光譜儀采用硬觸發模式，當有外部的上升沿信號傳輸給所述光纖口位置的光譜儀時，所述光纖口位置的光譜儀開始采集當前物體的光譜。

7、進一步改進在于：兩組所述光電開關為對射型光電開關，當兩組所述光電開關之間有三華李果實穿過，所述光電開關檢測到障礙物并產生一個上升沿給光纖口位置的光譜儀，所述光纖口位置的光譜儀接收到信號后采集當前的光譜信息。

8、進一步改進在于：所述第一電機控制第一擋板旋轉到達頂端的速度大于三華李果實的下落的速度，所述第二電機控制第二擋板旋轉到達頂端的速度要大于三華李果實下落的速度。

9、一種基于近紅外光譜的三華李糖度分選裝置的控制方法，包括以下步驟：待分選的三華李果實經過外置的上料設備以自由落體的方式一個接一個掉落至光譜采集裝置內，當三華李果實掉落至檢測方框內部中心位置時，觸發兩側的光電開關，此時光電開關產生一個上升沿信號給光纖口位置的光譜儀，當有外部的上升沿信號傳輸給光譜儀時，經光源口入射至檢測方框內的光線穿透三華李果實并將信號傳給光纖口，光譜儀通過光纖口接收到信號后開始采集當前三華李果實的光譜信息，經過光譜儀判斷分析得到三華李果實的糖度，糖度信息再由光譜儀傳輸?shù)缴衔粰C(jī)中，隨后上位機利用串口通信將糖度信息傳輸至單片機，單片機做出判斷并控制第一電機和第二電機分別驅動第一擋板以及第二擋板旋轉，第一擋板和第二擋板旋轉到頂端后卡住并分別形成一個分選通道，三華李果實順著分選通道掉落，實現對三華李果實的糖度分選。

10、進一步改進在于：所述果實分選裝置中電機的數量根據三華李果實的糖度分選梯度數量確定，所述三華李果實的糖度分選梯度數量＝電機數量+1。

11、本發明的有益效果為：本發明通過光譜采集裝置采集三華李果實的光譜信息，并基于采集的光譜信息，采取結合近紅外光譜技術與單片機的控制策略，通過控制第一電機和第二電機來操控第一擋板以及第二擋板的旋轉，完成對三華李果實的糖度分選控制，可以實現自動化分選，實現快速、無損、高效的分析和識別，并且減少人為干預，保證分選效果的穩定性，相比于傳統的分選設備，成本較低，可以提高生產效率，并且該技術的結構相對簡單，不需要復雜的機械結構和控制系統，易于安裝和維護。

技術特征：

1.一種基于近紅外光譜的三華李糖度分選裝置，包括光譜采集裝置(1)和果實分選裝置(2)，其特征在于：所述光譜采集裝置(1)固定于果實分選裝置(2)頂端，所述光譜采集裝置(1)包括檢測方框(101)和對稱固定檢測方框(101)兩側內壁的光電開關(102)，所述檢測方框(101)呈方形設置且上下連通開口，所述檢測方框(101)未設置光電開關(102)的另外兩側內壁分別開設有相互適配的光源口(103)和光纖口(104)；

2.根據權利要求1所述的一種基于近紅外光譜的三華李糖度分選裝置，其特征在于：所述檢測方框(101)內部對稱固定有擋光板(105)，所述光源口(103)和光纖口(104)位于兩組擋光板(105)之間，所述擋光板(105)上開設有與光電開關(102)適配的通槽(106)。

3.根據權利要求1所述的一種基于近紅外光譜的三華李糖度分選裝置，其特征在于：所述光源口(103)靠近檢測方框(101)外部的一側設有入射光源，所述光源口(103)位置的入射光源采用100w的白熾燈。

4.根據權利要求1所述的一種基于近紅外光譜的三華李糖度分選裝置，其特征在于：所述光纖口(104)靠近檢測方框(101)外部的一側設有光譜儀，所述光纖口(104)位置的光譜儀采用硬觸發模式，當有外部的上升沿信號傳輸給所述光纖口(104)位置的光譜儀時，所述光纖口(104)位置的光譜儀開始采集當前物體的光譜。

5.根據權利要求1所述的一種基于近紅外光譜的三華李糖度分選裝置，其特征在于：兩組所述光電開關(102)為對射型光電開關，當兩組所述光電開關(102)之間有三華李果實穿過，所述光電開關(102)檢測到障礙物并產生一個上升沿給光纖口(104)位置的光譜儀，所述光纖口(104)位置的光譜儀接收到信號后采集當前的光譜信息。

6.根據權利要求1所述的一種基于近紅外光譜的三華李糖度分選裝置，其特征在于：所述第一電機(202)控制第一擋板(203)旋轉到達頂端的速度大于三華李果實的下落的速度，所述第二電機(205)控制第二擋板(206)旋轉到達頂端的速度要大于三華李果實下落的速度。

7.應用于權利要求1～7任一項所述的一種基于近紅外光譜的三華李糖度分選裝置的控制方法，其特征在于，包括以下步驟：待分選的三華李果實經過外置的上料設備以自由落體的方式一個接一個掉落至光譜采集裝置(1)內，當三華李果實掉落至檢測方框(101)內部中心位置時，觸發兩側的光電開關(102)，此時光電開關(102)產生一個上升沿信號給光纖口(104)位置的光譜儀，當有外部的上升沿信號傳輸給光譜儀時，經光源口(103)入射至檢測方框(101)內的光線穿透三華李果實并將信號傳給光纖口(104)，光譜儀通過光纖口(104)接收到信號后開始采集當前三華李果實的光譜信息，經過光譜儀判斷分析得到三華李果實的糖度，糖度信息再由光譜儀傳輸?shù)缴衔粰C(jī)中，隨后上位機利用串口通信將糖度信息傳輸至單片機，單片機做出判斷并控制第一電機(202)和第二電機(205)分別驅動第一擋板(203)以及第二擋板(206)旋轉，第一擋板(203)和第二擋板(206)旋轉到頂端后卡住并分別形成一個分選通道，三華李果實順著分選通道掉落，實現對三華李果實的糖度分選。

8.根據權利要求7所述的一種基于近紅外光譜的三華李糖度分選裝置的控制方法，其特征在于：所述果實分選裝置(2)中電機的數量根據三華李果實的糖度分選梯度數量確定，所述三華李果實的糖度分選梯度數量＝電機數量+1。

技術總結
本發明公開一種基于近紅外光譜的三華李糖度分選裝置及其控制方法，涉及水果糖度檢測技術領域，其裝置包括光譜采集裝置和果實分選裝置，光譜采集裝置固定于果實分選裝置頂端；本發明通過光譜采集裝置采集三華李果實的光譜信息，并基于采集的光譜信息，采取結合近紅外光譜技術與單片機的控制策略，通過控制第一電機和第二電機來操控第一擋板以及第二擋板的旋轉，完成對三華李果實的糖度分選控制，可以實現自動化分選，實現快速、無損、高效的分析和識別，并且減少人為干預，保證分選效果的穩定性，相比于傳統的分選設備，成本較低，可以提高生產效率，并且該技術的結構相對簡單，不需要復雜的機械結構和控制系統，易于安裝和維護。

技術研發人員：徐賽,鄭煒皓,黃宇浩,陸華忠,梁鑫
受保護的技術使用者：廣東省農業科學院設施農業研究所
技術研發日：
技術公布日：2025/4/24
