本發明涉及谷粒篩分，尤其涉及一種谷物分級篩選裝置。

背景技術：

1、傳統的谷物分級主要依賴人工目視分選或簡單機械工具，效率低且一致性差。隨著機械化篩分設備逐步普及，典型裝置包括振動篩和滾筒篩，其通過多層篩網按粒徑差異實現分級。此類機械結構簡單、成本低，但存在篩孔易堵塞、濕度過敏性高、精度受限(尤其對扁平或異形顆粒)等問題。此外，重力篩分與風選技術通過結合顆粒密度與空氣動力學特性，可分離輕質雜質(如秸稈、癟粒)，但處理能力與適應性仍有不足。

2、上述的現有技術中，振動篩和滾筒篩只能篩分不同粒徑大小的谷粒，無法篩分同粒徑大小的谷粒，也無法區別出谷粒是否飽滿或是空谷粒；風選技術能夠實現篩分出谷粒是否飽滿或是空谷粒，但是現有風選技術在篩分過程中，由于將空谷?；蛘甙肟展攘４党?，存在回收困難的問題，影響實驗數據的準確性。

技術實現思路

1、針對以上不足，本發明提供一種谷物分級篩選裝置，解決現有技術在將空谷?；蛘甙肟展攘４党?，存在回收困難的問題，影響實驗數據的準確性的問題。

2、具體技術方案如下：

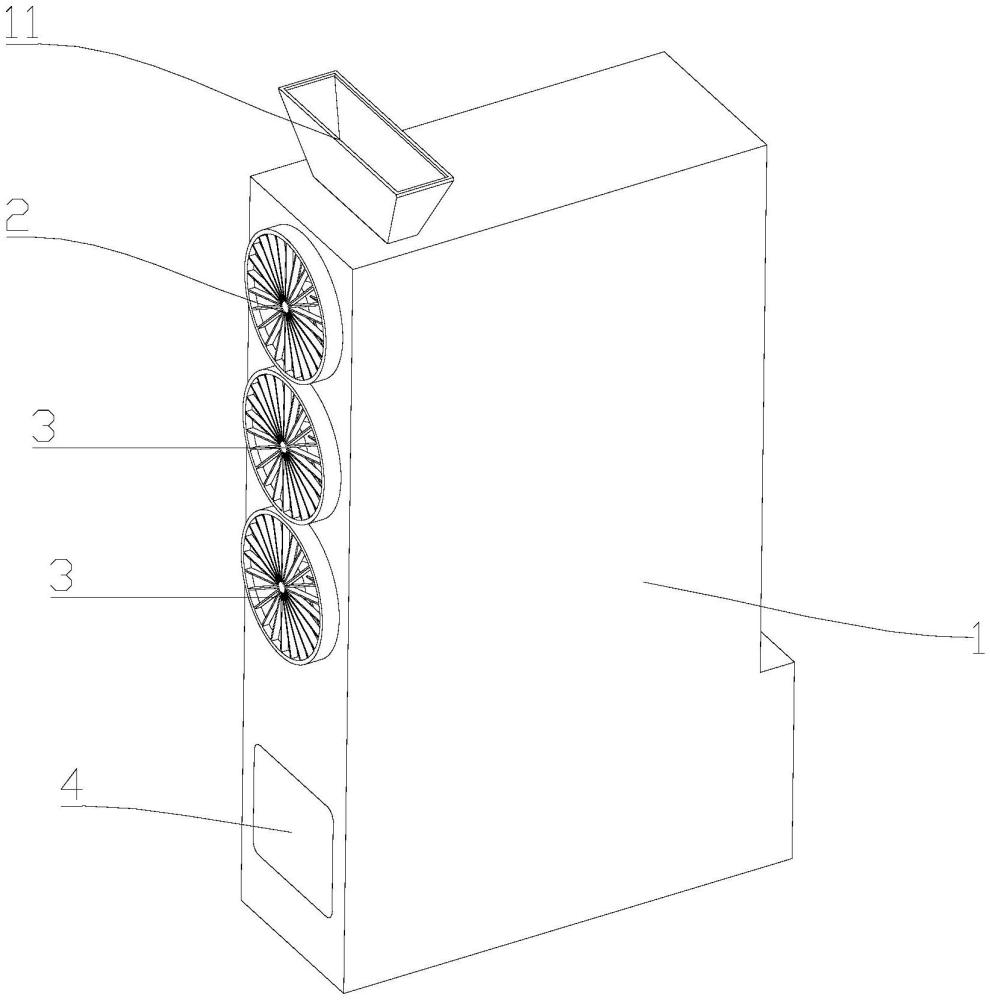

3、一種谷物分級篩選裝置，包括：

4、箱體，箱體具有進料口，箱體內設有下落通道與進料口連通；

5、空谷粒篩風機，空谷粒篩風機設置在下落通道的一側，空谷粒篩風機朝向下落通道吹風；

6、半空谷粒篩風機，半空谷粒篩風機設置在下落通道的一側，且半空谷粒篩風機位于空谷粒篩風機下方，半空谷粒篩風機朝向下落通道吹風；

7、傳送機構，傳送機構設置在下落通道的另一側以及下落通道下方，位于下落通道另一側的傳送機構用于接收空谷粒篩風機和半空谷粒篩風機吹送的空谷粒和半空谷粒，位于下落通道下方的傳送機構用于接收飽滿谷粒；

8、稱重組件，稱重組件位于傳送機構的下游，用于接收并稱重傳送機構傳送的空谷粒、半空谷粒和飽滿谷粒；

9、谷粒計數器，谷粒計數器用于接收并計數稱重組件稱重后的空谷粒、半空谷粒和飽滿谷粒。

10、優選的，進料口處設置有漏斗，漏斗的頂部開口設有端蓋，端蓋與漏斗鉸接。

11、優選的，下落通道為兩端開口四周封閉結構，下落通道與空谷粒篩風機、半空谷粒篩風機以及傳送機構連通。

12、優選的，傳送機構包括第一傳送帶、第二傳送帶和第三傳送帶，第一傳送帶、第二傳送帶和第三傳送帶在箱體內由上到下依次安裝，第一傳送帶的一端與空谷粒篩風機對應，第二傳送帶的一端與半空谷粒篩風機對應，第三傳送帶的一端位于下落通道的下方。

13、優選的，第一傳送帶和第二傳送帶與下落通道對接的一端設有收集結構，下落通道的另一側設有與第一傳送帶和第二傳送帶對接的連通口，兩個連通口分別與空谷粒篩風機和半空谷粒篩風機位置對應，兩個收集結構分別與兩個連通口連接，兩個收集結構分別位于第一傳送帶和第二傳送帶上方。

14、優選的，收集結構包括四塊擋板，四塊擋板依次連接形成截面為矩形的收集通道，收集通道由下落通道朝外下方傾斜。

15、優選的，傳送機構和稱重組件之間設有傳送通道，傳送通道與傳送機構的接觸處設有刮板，刮板與傳送機構的第一傳送帶和第二傳送帶接觸；傳送通道的另一端朝向稱重組件。

16、優選的，稱重組件包括底座、稱重傳感器和承載盤，稱重傳感器設置在底座上，承載盤放置于稱重傳感器上。

17、優選的，還包括抓取機構，抓取機構用于抓取承載盤到谷粒計數器的入料口上方。

18、優選的，半空谷粒篩風機的數量至少為兩個，至少兩個半空谷粒篩風機間隔分布在下落通道的一側。

19、與現有技術相比，本發明的有益效果是：

20、1.本發明的谷物分級篩選裝置通過在下落通道的兩側分別設置篩風機和傳送機構，實現準確篩選空谷粒、半空谷粒和飽滿谷粒以及對其進行分類回收，然后輸送到稱重組件稱重，稱重之后輸送到谷粒計數器進行計數，得到隨機采樣的谷粒數據，方便估算當年水稻產量。

21、2.本發明通過設置至少兩個半空谷粒篩風機和對應至少兩個半空谷粒篩風機的傳送帶，從而可以進一步確保半空谷粒篩分的準確性。

22、3.本發明通過將稱重組件的承載盤設置成放置的結構，既可以配合抓取機構將承載盤抓取放置谷粒到計數器，也可以人工將承載盤取出，重新從箱體的進料口倒入進行二次篩選。

技術特征：

1.一種谷物分級篩選裝置，其特征在于，包括：

2.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，進料口處設置有漏斗，漏斗的頂部開口設有端蓋，端蓋與漏斗鉸接。

3.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，下落通道為兩端開口四周封閉結構，下落通道與空谷粒篩風機、半空谷粒篩風機以及傳送機構連通。

4.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，傳送機構包括第一傳送帶、第二傳送帶和第三傳送帶，第一傳送帶、第二傳送帶和第三傳送帶在箱體內由上到下依次安裝，第一傳送帶的一端與空谷粒篩風機對應，第二傳送帶的一端與半空谷粒篩風機對應，第三傳送帶的一端位于下落通道的下方。

5.根據權利要求4所述的一種谷物分級篩選裝置，其特征在于，第一傳送帶和第二傳送帶與下落通道對接的一端設有收集結構，下落通道的另一側設有與第一傳送帶和第二傳送帶對接的連通口，兩個連通口分別與空谷粒篩風機和半空谷粒篩風機位置對應，兩個收集結構分別與兩個連通口連接，兩個收集結構分別位于第一傳送帶和第二傳送帶上方。

6.根據權利要求5所述的一種谷物分級篩選裝置，其特征在于，收集結構包括四塊擋板，四塊擋板依次連接形成截面為矩形的收集通道，收集通道由下落通道朝外下方傾斜。

7.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，傳送機構和稱重組件之間設有傳送通道，傳送通道與傳送機構的接觸處設有刮板，刮板與傳送機構的第一傳送帶和第二傳送帶接觸；傳送通道的另一端朝向稱重組件。

8.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，稱重組件包括底座、稱重傳感器和承載盤，稱重傳感器設置在底座上，承載盤放置于稱重傳感器上。

9.根據權利要求8所述的一種谷物分級篩選裝置，其特征在于，還包括抓取機構，抓取機構用于抓取承載盤到谷粒計數器的入料口上方。

10.根據權利要求1所述的一種谷物分級篩選裝置，其特征在于，半空谷粒篩風機的數量至少為兩個，至少兩個半空谷粒篩風機間隔分布在下落通道的一側。

技術總結
本發明公開了一種谷物分級篩選裝置，包括：箱體，箱體具有進料口，箱體內設有下落通道與進料口連通；空谷粒篩風機，空谷粒篩風機設置在下落通道的一側；半空谷粒篩風機，半空谷粒篩風機設置在下落通道的一側，且半空谷粒篩風機位于空谷粒篩風機下方；傳送機構，傳送機構設置在下落通道的另一側以及下落通道下方；稱重組件，稱重組件位于傳送機構的下游；谷粒計數器，谷粒計數器用于接收并計數稱重組件稱重后的空谷粒、半空谷粒和飽滿谷粒。本發明的谷物分級篩選裝置能夠準確篩選空谷粒、半空谷粒和飽滿谷粒，根據篩選得到不同分類的谷粒進行稱重和計數，有利于估算水稻產量，屬于谷粒篩分技術領域。

技術研發人員：莫申萍,蒙小寒,梁瑩露,蒙雪迎,陳曉露,潘鵬遙,劉怡明,蒙金鳳
受保護的技術使用者：貴港市氣象局
技術研發日：
技術公布日：2025/4/28
