本發明涉及一種活性炭炭粉濕式制備和添加的方法，屬于冶金行業，具體屬于礦石選礦領域。

背景技術：

1、有色金屬是國民經濟發展的基礎材料，銅、鉛廣泛用于電力、電訊工業和國防事業。而銅鉛元素通常會與鋅元素以共生的形式賦存于同一種礦石中，形成銅鉛鋅礦多金屬礦。目前，銅鉛鋅礦多金屬的選礦工藝主要以浮選為主，銅鉛分離效果決定了產品品質，在銅鉛分離過程中一般會添加活性炭炭粉作為脫藥劑，為后續銅鉛分離創造有利條件，如何安全、精準添加活性炭炭粉至關重要。國內一般采用干粉添加，如中國發明專利“一種應急水處理用粉末活性炭投加系統”，公開號cn114314731a其公開了粉末活性炭槽罐車通過進料輸送子系統進入倉儲罐體，然后通過出料輸送子系統將粉末活性炭定量輸送給炭漿混合液制備子系統，通過該系統將粉末活性炭制成設定濃度的炭漿混合液，再由投加子系統將活性炭炭漿混合液加投到原水管道中。該技術方案一是活性炭炭粉采用罐體車運輸成本高，活性炭生產原材料為椰子殼等，如果距離原材料產地較遠，采用罐體車運輸成本太高；二是需要建立儲存罐體，罐體高度較高，只能露天放置，遇到雨水天氣，會造成活性炭板結，輸送困難；三是螺旋給料器在輸送活性炭炭粉過程中無法密封，導致活性炭炭粉會擴散到空氣中，對污染周圍環境；四是由于活性炭配置槽無法密封以及活性炭粉對比重(0.3-0.6g/cm3)小的特點，導致其大量漂浮在水表面，無法做到精準添加活性炭炭粉。

2、因此，行業內一直在尋找在安全環保的前提下，將活性炭炭粉精準添加到礦漿的系統和方法，一方面占地面積不能太大，需要與選礦加藥系統同時布置，方便管理，一方面投資不能太大。本發明提供一種安全環保、高效、投資小、適應性強的活性炭炭粉濕式制備和添加的方法。

技術實現思路

1、本發明提供一種活性炭炭粉濕式制備和添加的方法，解決的技術問題是活性炭粉干式添加過程中污染環境、無法精準添加的現狀，進而導致銅鉛分離脫藥不徹底，銅鉛分離金屬互含嚴重，銅鉛回收率降低，影響銅精礦、鉛精礦產品品質，從而造成資源浪費的現狀。

2、本發明通過以下技術方案實現。

3、一種活性炭炭粉濕式制備和添加的方法，

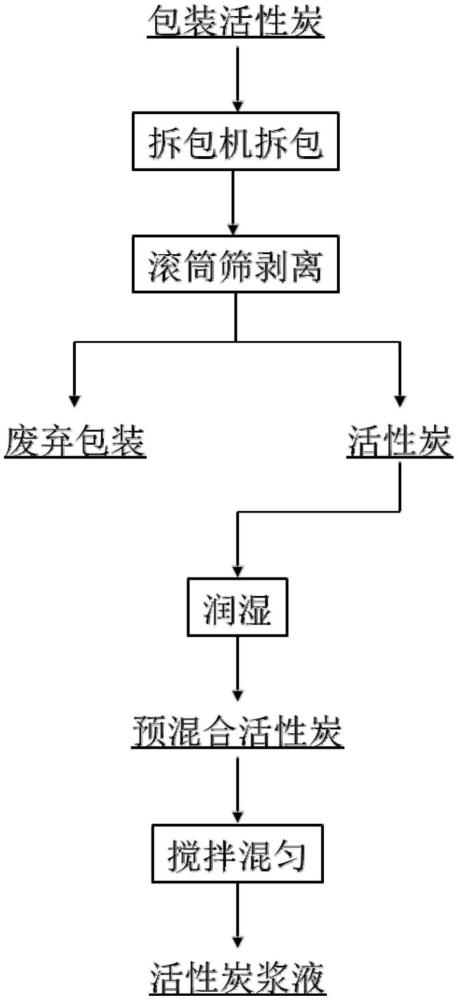

4、s1.將袋裝活性炭通過上料皮帶運輸至全自動拆包機的滾筒篩中進行活性炭粉和包裝袋的剝離，活性炭粉進入料倉，廢棄包裝進入廢袋收集倉；

5、s2.料倉底部通過真空上料機連通真空上料機倉體，真空上料機倉體底部設有暫存?zhèn)}；活性炭粉依次從料倉底部、真空上料機倉體進入到暫存?zhèn)}中，最后進入到暫存?zhèn)}底部的預混合裝置和射流管中水進行潤濕，獲得預混合活性炭；

6、s3.預混合活性炭通過壓力管道進入到活性炭混合罐與水充分?jǐn)嚢杌靹颍玫交钚蕴繚{液；

7、s4.將活性炭漿液通過隔膜計量泵添加至受藥點。

8、所述s1中全自動拆包機中切割速率為50～100r/min，滾筒篩的螺旋轉速為10～20r/min。

9、所述s2中真空上料機倉體負壓為20～50kpa，潤濕過程中活性炭與水質量之比為1～2:1。

10、所述s3中活性炭漿液礦漿濃度為10～20wt％，攪拌速率為100～320r/min

11、所述s4隔膜計量泵添加活性炭漿液流速為3～10l/min。

12、一種活性炭炭粉濕式制備和添加的設備，包括上料皮帶、全自動拆包機、真空上料機、暫存?zhèn)}、預混合裝置、射流管、活性炭混合罐和隔膜計量泵，上料皮帶連接到全自動拆包機頂部，全自動拆包機內部設有刀片和滾筒篩；全自動拆包機底部設有料倉，自動拆包機側部設有廢袋收集倉；

13、料倉通過管道適配器連接真空上料機的真空上料機倉體，真空上料機的真空上料機倉體通過真空上料機渦氣泵調節負壓，真空上料機倉體頂部側部設有濾芯，真空上料機倉體底部通過出料閥連通暫存?zhèn)}，暫存?zhèn)}通過流量控制閥連接預混合裝置，預混合裝置中通入射流管，預混合裝置通過壓力管道連通位于預混合裝置側部的活性炭混合罐。

14、通過空壓機、冷干機將真空上料機倉體頂部側部濾芯上的活性炭炭粉噴吹進入暫存?zhèn)}中。

15、活性炭混合罐內部設有溶解水系統，活性炭混合罐內部設有攪拌機并設有密閉上蓋，上蓋留有維修入孔。活性炭混合罐還設有液位計、水幕除塵器防止炭粉擴散在空氣中，保持混合罐內外壓力平衡，活性炭混合罐上部設有溢流口，下部設有排空口和出液口，活性炭混合罐配有壓力傳感器，控制液位，以實現固體給料和溶解水的聯動控制控。

16、當活性炭混合罐中的活性炭漿液需要儲存時，將活性炭混合罐中的活性炭漿液通過渣漿泵輸送到活性炭高位藥箱進行存儲和攪拌；高位藥箱的活性炭溶液通過底部的開關閥流向恒液箱，恒液箱通過浮漂式浮球保證恒液箱液面穩定，恒液箱活性炭溶液通過隔膜計量泵將活性炭溶液添加到受藥點。

17、上述預混合裝置和活性炭混合罐為相鄰且均完整密封。

18、本發明的有益效果是：

19、(1)本發明設置全自動拆包機，將袋裝活性炭通過上料皮帶直接運輸?shù)饺詣硬鸢鼨C(jī)頂端，實現全自動拆包，效率高且節省勞動力；

20、(2)本發明將全自動拆包機料倉中的活性炭粉通過真空上料機直接抽至真空上料機倉體中儲存，然后通過真空上料機出料閥，放入位于真空上料機倉體下部直接連接的暫存?zhèn)}中，然后進入到預混合裝置中，進入射流管，并直接進入到活性炭混合罐中配置好的活性炭溶液。整個流程中，不需要單獨建立儲存罐體和螺旋給料器，整個裝置密封效果好，能精準添加活性炭炭粉。

21、(3)本發明工藝流程設計合理，添加藥劑精準，操作簡單，無環境污染。

技術特征：

1.一種活性炭炭粉濕式制備和添加的方法，其特征在于：

2.根據權利要求1所述的活性炭炭粉濕式制備和添加的方法，其特征在于：所述s1中全自動拆包機中切割速率為50～100r/min，滾筒篩的螺旋轉速為10～20r/min。

3.根據權利要求1所述的活性炭炭粉濕式制備和添加的方法，其特征在于：所述s2中真空上料機倉體負壓為20～50kpa，潤濕過程中活性炭與水質量之比為1～2:1。

4.根據權利要求1所述的活性炭炭粉濕式制備和添加的方法，其特征在于：所述s3中活性炭漿液礦漿濃度為10～20wt％，攪拌速率為100～320r/min。

5.根據權利要求1所述的活性炭炭粉濕式制備和添加的方法，其特征在于：所述s4隔膜計量泵添加活性炭漿液流速為3～10l/min。

技術總結
本發明涉及一種活性炭炭粉濕式制備和添加的方法，屬于冶金行業，具體屬于礦石選礦領域。將袋裝活性炭通過上料皮帶運輸至全自動拆包機的滾筒篩中進行活性炭粉和包裝袋的剝離，活性炭粉進入料倉，廢棄包裝進入廢袋收集倉；活性炭粉依次從料倉底部、真空上料機倉體進入到暫存?zhèn)}中，最后進入到暫存?zhèn)}底部的預混合裝置和射流管中水進行潤濕，獲得預混合活性炭；預混合活性炭通過壓力管道進入到活性炭混合罐與水充分?jǐn)嚢杌靹?，得到活性炭漿液；將活性炭漿液通過隔膜計量泵添加至受藥點。本發明解決的技術問題是活性炭粉干式添加過程中污染環境、無法精準添加的現狀。

技術研發人員：汪勇,肖慶飛,金賽珍,陳艷平,高遵波,王忠應,趙月濤,李厚,李繼文,陳天明
受保護的技術使用者：昆明理工大學
技術研發日：
技術公布日：2025/4/28
