本技術涉及旋流器，尤其涉及一種溢流量可調的旋流器。

背景技術：

1、流體旋流器是一種常見的分離分級設備，常用離心沉降原理。當待分離的兩相混合液以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒與細顆粒之間存在粒度差，其受到離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒經旋流器底流口排出，而大部分細顆粒由溢流管排出，從而達到分離分級目的。

2、目前，現有的溢流量可調的旋流器一般都是通過錐形頭與溢流口的結合間隙實現的溢流量調節，但是該種方式存在調節范圍小、錐形頭需要對中、錐形頭磨碎嚴重等問題，因此需要在此針對上述問題來重新設計一種溢流量可調的旋流器。

技術實現思路

1、本實用新型的目的是為了解決背景技術中的問題，而提出的一種溢流量可調的旋流器。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種溢流量可調的旋流器，包括筒體，所述筒體的上端面連通有溢流管，所述溢流管的內壁上豎直對稱開設有兩個滑槽，所述溢流管的內壁上開設有安裝腔，且安裝腔與兩個滑塊連通，所述安裝腔的底壁上設有限位裝置，所述安裝腔的底壁上對稱開設有兩個固定槽，所述筒體的上端面連接有轉動裝置，所述轉動裝置的輸出端上開設有多個固定槽，每個所述固定槽的內壁上均開設有移動槽，每個所述移動槽內均滑動卡設有連接裝置。

4、優選地，所述限位裝置包括多個彈簧，且每個彈簧固定連接在安裝腔的底壁上，多個所述彈簧遠離安裝腔底壁的一端共同固定連接有固定板，且固定板滑動卡設在安裝腔內。

5、優選地，轉動裝置包括銜接軸，且銜接軸轉動安裝在筒體的上端面，所述銜接軸的外壁上固定安裝有安裝板，且多個固定槽開設在安裝板上，所述銜接軸遠離安裝板的一端固定安裝有把手。

6、優選地，所述連接裝置包括連接管，且連接管滑動卡設在位置相對應的固定槽內，所述連接管的外壁上對稱固定安裝有限位塊，且限位塊滑動卡設在移動槽內，所述連接管的外壁上對稱固定安裝有兩個滑塊。

7、優選地，每個所述限位塊的直徑均大于移動槽的直徑。

8、優選地，每個所述滑塊的長度、寬度、高度均小于固定槽的長度、寬度、高度。

9、與現有技術相比，本實用新型的有益效果為：

10、1、通過設置轉動裝置、多個連接裝置，使其相互配合，通過轉動裝置的工作可使固定在移動槽內的連接裝置同步進行旋轉，進而可選擇不同內徑的連接管與溢流管進行連接，通過不同內徑的連接管與溢流管連接可實現溢流管的流量調節。

11、2、通過設置限位裝置，利用限位裝置彈簧的彈性特性，使限位裝置可對連接在溢流管內的連接裝置進行限位固定，有效的防止連接裝置脫離溢流管。

12、綜上所述，本實用新型通過設置轉動裝置、多個連接裝置、限位裝置，可通過轉動裝置轉動不同口徑的連接管的位置，利用限位裝置可使連接管與溢流管進行固定，通過不同內徑的連接管與溢流管連接可實現溢流管的流量調節。

技術特征：

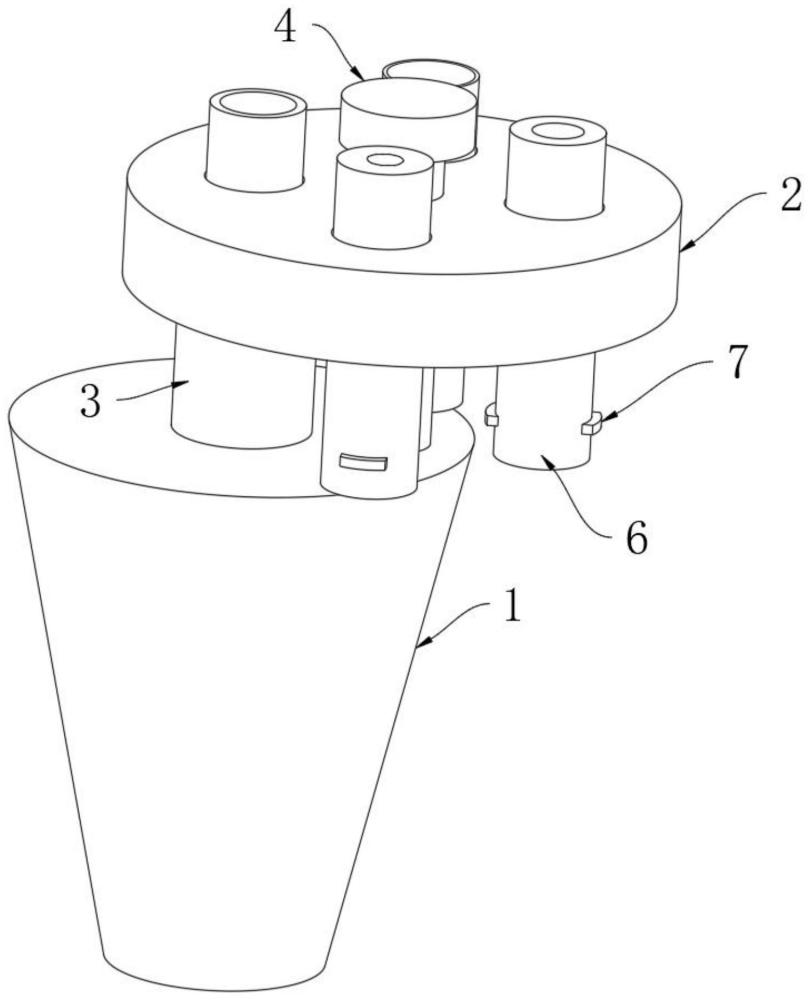

1.一種溢流量可調的旋流器，包括筒體(1)，其特征在于：所述筒體(1)的上端面連通有溢流管(3)，所述溢流管(3)的內壁上豎直對稱開設有兩個滑槽(11)，所述溢流管(3)的內壁上開設有安裝腔(13)，且安裝腔(13)與兩個滑槽(11)連通，所述安裝腔(13)的底壁上設有限位裝置，所述安裝腔(13)的底壁上對稱開設有兩個固定槽(12)，所述筒體(1)的上端面連接有轉動裝置，所述轉動裝置的輸出端上開設有多個收納槽(8)，每個所述收納槽(8)的內壁上均開設有移動槽(9)，每個所述移動槽(9)內均滑動卡設有連接裝置。

2.根據權利要求1所述的一種溢流量可調的旋流器，其特征在于：所述限位裝置包括多個彈簧(14)，且每個彈簧(14)固定連接在安裝腔(13)的底壁上，多個所述彈簧(14)遠離安裝腔(13)底壁的一端共同固定連接有固定板(15)，且固定板(15)滑動卡設在安裝腔(13)內。

3.根據權利要求1所述的一種溢流量可調的旋流器，其特征在于：轉動裝置包括銜接軸(5)，且銜接軸(5)轉動安裝在筒體(1)的上端面，所述銜接軸(5)的外壁上固定安裝有安裝板(2)，且多個收納槽(8)開設在安裝板(2)上，所述銜接軸(5)遠離安裝板(2)的一端固定安裝有把手(4)。

4.根據權利要求1所述的一種溢流量可調的旋流器，其特征在于：所述連接裝置包括連接管(6)，且連接管(6)滑動卡設在位置相對應的收納槽(8)內，所述連接管(6)的外壁上對稱固定安裝有限位塊(10)，且限位塊(10)滑動卡設在移動槽(9)內，所述連接管(6)的外壁上對稱固定安裝有兩個滑塊(7)。

5.根據權利要求4所述的一種溢流量可調的旋流器，其特征在于：每個所述限位塊(10)的直徑均大于移動槽(9)的直徑。

6.根據權利要求4所述的一種溢流量可調的旋流器，其特征在于：每個所述滑塊(7)的長度、寬度、高度均小于固定槽(12)的長度、寬度、高度。

技術總結
本技術公開了一種溢流量可調的旋流器，包括筒體，所述筒體的上端面連通有溢流管，所述溢流管的內壁上豎直對稱開設有兩個滑槽，所述溢流管的內壁上開設有安裝腔，且安裝腔與兩個滑塊連通，所述安裝腔的底壁上設有限位裝置，所述安裝腔的底壁上對稱開設有兩個固定槽，所述筒體的上端面連接有轉動裝置，所述轉動裝置的輸出端上開設有多個固定槽，每個所述固定槽的內壁上均開設有移動槽，每個所述移動槽內均滑動卡設有連接裝置。本技術通過設置轉動裝置、多個連接裝置、限位裝置，可通過轉動裝置轉動不同口徑的連接管的位置，利用限位裝置可使連接連接管與溢流管進行固定，通過不同內徑的連接管與溢流管連接可實現溢流管的流量調節。

技術研發人員：劉衍臣,張佃敏,孟貝貝,張學銀,呂高常
受保護的技術使用者：山東恩邁特能源設備有限公司
技術研發日：20240507
技術公布日：2025/4/28
