本發明專利涉及農業設備領域，具體為一種回環式顆粒肥料篩分裝置。

背景技術：

1、在農業領域，特別是果樹種植中，肥料的使用至關重要。對于蘋果樹而言，顆粒肥料是一種常見的施肥方式。然而，顆粒肥料的篩分技術卻面臨著一些挑戰。傳統的篩分方法往往效率低下，無法滿足大規模果園的施肥需求。同時，篩分過程中還容易出現肥料堵塞篩網、篩分精度不足等問題，導致施肥效果不理想。

2、發明專利內容

3、本發明專利的目的在于提供一種回環式顆粒肥料篩分裝置，以解決上述背景技術中提出的問題。

4、為實現上述目的，本發明專利提供如下技術方案：一種回環式顆粒肥料篩分裝置，包括外擋筒體和篩分筒，所述外擋筒體的底部開設有出料口，所述出料口的正下方設置有收料盒，所述外擋筒體上安裝有動力組件，所述動力組件與篩分筒連接。

5、進一步的，所述篩分筒包括連接段和篩分段，所述連接段和篩分段依次連接至少設置有一組，且所述連接段和篩分段形成環狀閉環結構。

6、進一步的，所述連接段和篩分段之間通過可拆卸結構連接，所述可拆卸結構包括螺栓和安裝板，所述安裝板固定安裝設置在篩分段上，所述安裝板通過螺栓安裝在連接段上。

7、進一步的，所述篩分段的內壁上安裝有至少一組擋料凸起。

8、進一步的，所述動力組件包括驅動軸、驅動電機和齒輪組件，所述驅動電機固定安裝設置在外擋筒體上，所述驅動軸與外擋筒體轉動配合連接，所述驅動軸與篩分筒固定連接，所述驅動軸與驅動電機通過齒輪組連接。

9、進一步的，所述齒輪組包括第一齒輪和第二齒輪，所述驅動電機的輸出端與第二齒輪通過聯軸器連接，所述第一齒輪固定套設在驅動軸上，所述第一齒輪與第二齒輪嚙合傳動連接。

10、進一步的，所述篩分筒的開放端設置有擋門。

11、與現有技術相比，本發明專利的有益效果是：

12、該回環式顆粒肥料篩分裝置專利的有益效果主要體現在以下幾個方面：

13、提高篩分效率：

14、該裝置通過采用連接段和篩分段的組合設計，形成環狀閉環結構，使得篩分過程更加連續和穩定，從而提高了篩分的效率。

15、篩分段內壁上安裝的擋料凸起增加了肥料顆粒與篩網的接觸面積，有助于進一步提高篩分的效率和精度。

16、易于維護和更換：

17、連接段和篩分段之間采用可拆卸結構，如螺栓和安裝板，使得篩分段的維護和更換變得更加方便。當篩網磨損或需要清洗時，可以輕松地拆卸下來進行更換或清洗，降低了維護成本。

18、結構穩定：

19、外擋筒體作為堅固的外殼，不僅起到支撐和保護內部篩分機構的作用，還確保了整個裝置的結構穩定性。這使得裝置在長時間運行過程中能夠保持穩定的篩分效果。

20、操作簡便：

21、動力組件的設計使得篩分筒的驅動變得簡單可靠。通過驅動電機和齒輪組件的配合，可以輕松地實現篩分筒的轉動，從而完成篩分操作。此外，擋門的設置也有效地防止了肥料顆粒從篩分筒的開放端溢出，保證了篩分的順利進行。

22、適用性強：

23、該裝置可以適用于不同種類的顆粒肥料篩分，具有較強的通用性和適應性。通過調整篩網的孔徑和篩分段的數量，可以滿足不同粒度和篩分要求的需求。

技術實現思路

技術特征：

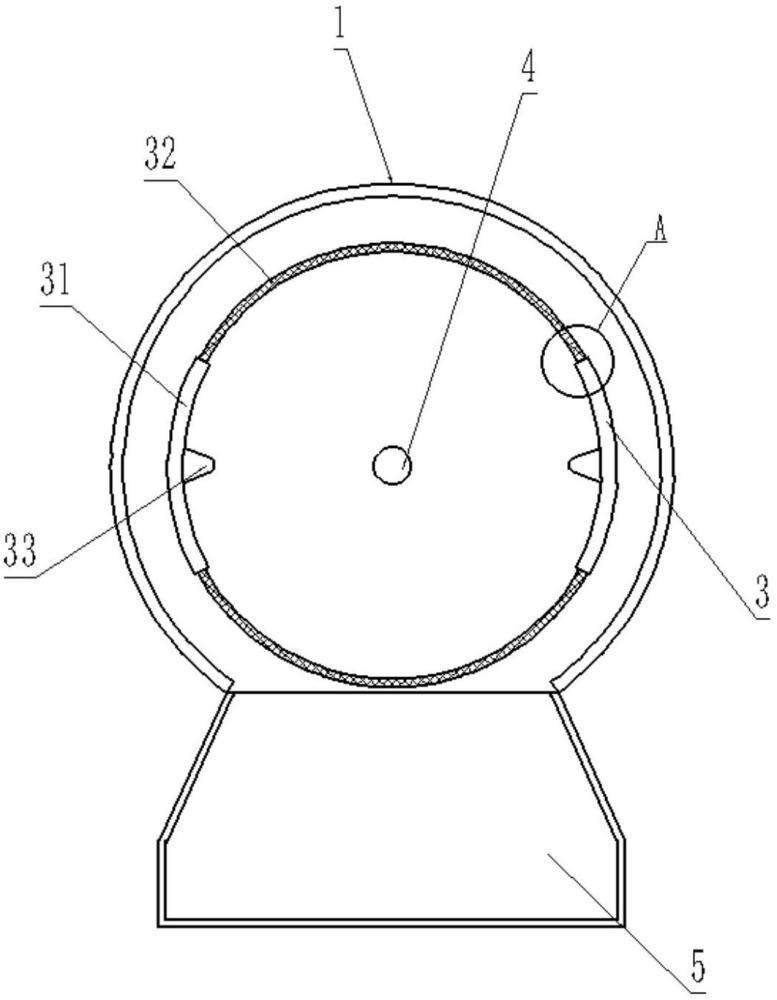

1.一種回環式顆粒肥料篩分裝置，包括外擋筒體（1）和篩分筒（3），其特征在于，所述外擋筒體（1）的底部開設有出料口，所述出料口的正下方設置有收料盒（5），所述外擋筒體（1）上安裝有動力組件，所述動力組件與篩分筒（3）連接。

2.根據權利要求1所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述篩分筒（3）包括連接段（31）和篩分段（32），所述連接段（31）和篩分段（32）依次連接至少設置有一組，且所述連接段（31）和篩分段（32）形成環狀閉環結構。

3.根據權利要求2所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述連接段（31）和篩分段（32）之間通過可拆卸結構連接，所述可拆卸結構包括螺栓（34）和安裝板（35），所述安裝板（35）固定安裝設置在篩分段（32）上，所述安裝板（35）通過螺栓（34）安裝在連接段（31）上。

4.根據權利要求1所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述篩分段（32）的內壁上安裝有至少一組擋料凸起（33）。

5.根據權利要求1所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述動力組件包括驅動軸（4）、驅動電機（8）和齒輪組件，所述驅動電機（8）固定安裝設置在外擋筒體（1）上，所述驅動軸（4）與外擋筒體（1）轉動配合連接，所述驅動軸（4）與篩分筒（3）固定連接，所述驅動軸（4）與驅動電機（8）通過齒輪組連接。

6.根據權利要求5所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述齒輪組包括第一齒輪（6）和第二齒輪（7），所述驅動電機（8）的輸出端與第二齒輪（7）通過聯軸器連接，所述第一齒輪（6）固定套設在驅動軸（4）上，所述第一齒輪（6）與第二齒輪（7）嚙合傳動連接。

7.根據權利要求1所述的一種回環式顆粒肥料篩分裝置，其特征在于，所述篩分筒（3）的開放端設置有擋門（2）。

技術總結
本發明專利公開了一種回環式顆粒肥料篩分裝置，包括外擋筒體和篩分筒，所述外擋筒體的底部開設有出料口，所述出料口的正下方設置有收料盒，所述外擋筒體上安裝有動力組件，所述動力組件與篩分筒連接。該回環式顆粒肥料篩分裝置專利在提高篩分效率、易于維護和更換、結構穩定、操作簡便以及適用性強等方面都表現出顯著的有益效果。

技術研發人員：李新新,卜曉婧,姚靜,張勇
受保護的技術使用者：臨沂市農業科學院
技術研發日：
技術公布日：2025/4/28
