本發明涉及振動篩，具體為一種環保型礦山振動篩。

背景技術：

1、礦山振動篩是一種用于礦山行業的篩分設備，主要用于對礦石、煤炭等物料進行篩分、分級、脫水和脫介，其通過振動電機產生的激振力，使物料在篩面上分層并透篩，實現不同粒度物料的分離，礦山振動篩具有結構簡單、處理量大、篩分效率高等特點，廣泛應用于選礦、洗煤、建材等領域。

2、申請號為cn202323601065.5的專利申請公開了一種環保型礦山振動篩，包括底板，所述底板頂端固定連接有左右相對的支撐架，所述支撐架頂端邊側固定連接有擋板，所述支撐架中部固定連接有減震器，所述減震器頂部固定連接有篩網殼，所述篩網殼設置在擋板的下方，所述擋板頂部固定連接有吸盤，所述吸盤頂部固定連接吸管，所述吸管后方底端設置有吸塵機構，所述吸塵機構包括吸塵器和集灰盒。

3、綜上所述，在對不同需求的礦石物料進行篩選時，若振動頻率或傾角設置不合理，可能導致物料無法有效分層和透篩，從而降低礦石篩選的下料效率。

4、為此，我們提出了一種環保型礦山振動篩。

技術實現思路

1、針對現有技術的不足，本發明提供了一種環保型礦山振動篩，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種環保型礦山振動篩，包括支撐架，所述支撐架的底部外壁固定連接有支撐腳，所述支撐架的外壁固定連接有第一電機，所述第一電機的輸出端固定連接有轉動軸，所述轉動軸的外表面活動套接有第一滑動塊，所述支撐架遠離第一電機的一端外壁固定連接有第一固定軸，所述第一固定軸的外表面活動套接有第三滑動塊，還包括有：

3、隔塵機構，包括設置在支撐架內部的防護罩，所述防護罩的外壁固定連接有連接桿，所述連接桿遠離防護罩的一端與第一滑動塊轉動連接，所述防護罩的內部設置有分離機構，所述防護罩靠近連接桿的一側外壁固定連接有第一下料口，所述防護罩的內壁開設有第一滑動槽，所述防護罩的頂部外壁固定連接有除塵倉，所述除塵倉的內部設置有吸塵機構，所述除塵倉的頂部外表面固定連接有連接管，所述連接管遠離除塵倉的一端固定連接有吸塵器，所述吸塵器固定連接在防護罩外表面，所述防護罩遠離連接桿的一端固定連接有第一固定架，所述第一固定架遠離防護罩的一側外表面開設有第二滑動槽，所述第一固定架的內壁通過轉軸與第三滑動架轉動連接，所述第三滑動塊靠近第二滑動槽的一端外壁通過轉軸轉動連接有輔助輪，所述輔助輪在第二滑動槽的內壁滾動連接，第一固定軸對第三滑動塊的滑動距離起到限制作用。

4、根據上述技術方案，所述分離機構包括設置在防護罩內部的過濾架，所述過濾架靠近第一下料口的一側外壁固定連接有第二柔性布，所述第二柔性布遠離過濾架的一端固定連接有第二下料口，所述第二下料口與防護罩內壁固定連接，所述過濾架遠離第二柔性布的一端外壁固定連接有第一柔性布，所述第一柔性布遠離過濾架的一端固定連接有進料口，所述第一柔性布的外部設置有輔助組件，所述進料口與防護罩內壁固定連接，第二下料口用于將過濾架內部礦石排出。

5、根據上述技術方案，所述過濾架靠近第二柔性布的一側外壁固定連接有弧形板，所述弧形板的內壁固定連接有第二固定塊，所述防護罩靠近弧形板的一側外壁固定連接有第二電機，所述第二電機的輸出端貫穿于防護罩并固定連接有轉動架，所述轉動架的外表面固定連接有第一固定塊，第一固定塊與第二固定塊接觸時使過濾架產生振動。

6、根據上述技術方案，所述輔助組件包括與過濾架固定連接的第二固定架，所述第二固定架的內壁通過轉軸轉動連接有轉動桿，所述轉動桿遠離第二固定架的一端通過轉軸轉動連接有第二滑動塊，所述第二滑動塊在第一滑動槽的內壁滑動連接，所述第一滑動槽對第二滑動塊的滑動距離起到限制作用。

7、根據上述技術方案，所述第二滑動塊遠離轉動桿的一端外壁固定連接有第一彈簧，所述第一彈簧遠離第二滑動塊的一端與防護罩內壁固定連接，第一彈簧用于第二滑動塊的復位。

8、根據上述技術方案，所述第一柔性布的外表面固定連接有連接架，所述連接架靠近第二固定架的一側外壁固定連接有第二固定軸，所述第二固定軸遠離連接架的一端貫穿于第二固定架并固定連接有第二彈簧，所述第二彈簧靠近連接架的一端與第二固定架固定連接，第二彈簧通過第二固定軸對連接架的振動幅度起到限制作用。

9、根據上述技術方案，所述吸塵機構包括設置在除塵倉底部的滑動架，所述滑動架的底部外壁固定連接有第三固定軸，所述第三固定軸遠離滑動架的一端貫穿于防護罩并固定連接有第三彈簧，所述第三彈簧靠近滑動架的一端與防護罩固定連接，第三彈簧用于滑動架的復位。

10、根據上述技術方案，所述滑動架的內壁固定連接有傾斜板，所述滑動架遠離傾斜板的一端外表面開設有通孔，通孔對巖石顆粒進行過濾。

11、與現有技術相比，本發明提供了一種環保型礦山振動篩，具備以下有益效果：

12、1、本發明通過設置一種環保型礦山振動篩，第一電機通過轉動軸驅動第一滑動塊，使連接桿帶動防護罩向第一固定軸方向移動，防護罩在第一滑動塊的推動下，通過第一固定架外壁轉動連接的第三滑動塊沿第一固定軸外表面滑動，從而實現防護罩的角度翻轉，同時，第二電機通過調節轉動架的轉速，使過濾架的振動幅度發生變化，從而適應不同礦石的篩選需求，進而提高了礦石篩選的下料效率。

13、2、本發明通過設置隔塵機構，在對礦山礦石、煤炭等物料進行篩分時，通過進料口將礦石混合物送入過濾架內部，吸塵器通過連接管在防護罩靠近除塵倉的一端形成負壓，從而利用除塵倉清除防護罩內的灰塵，進而有效減少了礦石篩選過程中灰塵對環境的污染。

14、3、本發明通過設置分離機構，在對過濾架內部的物料進行篩選時，第二電機通過轉動架外表面固定連接的第一固定塊與過濾架外壁弧形板上的第二固定塊接觸，從而驅動過濾架產生振動，實現對物料的振動篩選。

15、4、本發明通過設置吸塵機構，在對過濾架外部的灰塵進行除塵作業時，滑動架通過通孔對巖石顆粒進行過濾，同時傾斜板使分離倉的負壓區域更加集中，從而提升灰塵吸除的效率，當較小的礦石被負壓吸向滑動架時，滑動架通過第三固定軸擠壓第三彈簧，使其產生振動，進而有效防止較小礦石堵塞通孔，確保除塵倉的除塵效率。

技術特征：

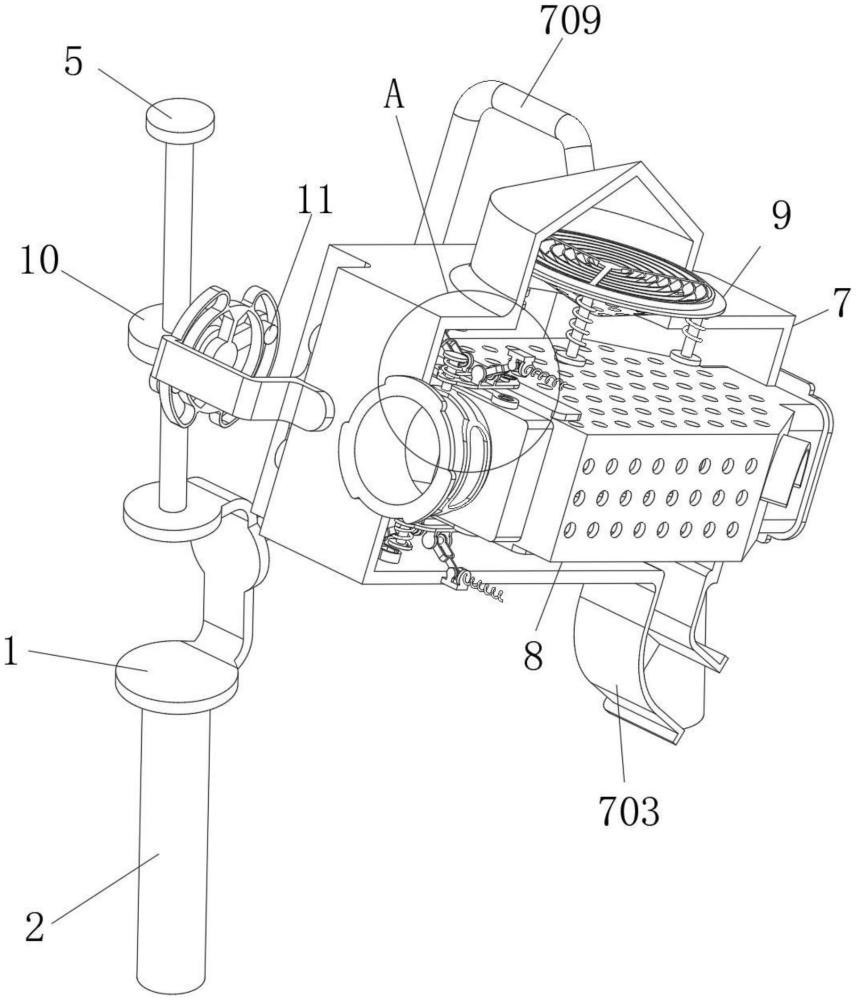

1.一種環保型礦山振動篩，包括支撐架（1），所述支撐架（1）的底部外壁固定連接有支撐腳（2），所述支撐架（1）的外壁固定連接有第一電機（3），所述第一電機（3）的輸出端固定連接有轉動軸（4），所述轉動軸（4）的外表面活動套接有第一滑動塊（6），所述支撐架（1）遠離第一電機（3）的一端外壁固定連接有第一固定軸（5），所述第一固定軸（5）的外表面活動套接有第三滑動塊（10），其特征在于，還包括有：

2.根據權利要求1所述的一種環保型礦山振動篩，其特征在于：所述分離機構（8）包括設置在防護罩（701）內部的過濾架（801），所述過濾架（801）靠近第一下料口（703）的一側外壁固定連接有第二柔性布（806），所述第二柔性布（806）遠離過濾架（801）的一端固定連接有第二下料口（807），所述第二下料口（807）與防護罩（701）內壁固定連接，所述過濾架（801）遠離第二柔性布（806）的一端外壁固定連接有第一柔性布（804），所述第一柔性布（804）遠離過濾架（801）的一端固定連接有進料口（805），所述第一柔性布（804）的外部設置有輔助組件（808），所述進料口（805）與防護罩（701）內壁固定連接，第二下料口（807）用于將過濾架（801）內部礦石排出。

3.根據權利要求2所述的一種環保型礦山振動篩，其特征在于：所述過濾架（801）靠近第二柔性布（806）的一側外壁固定連接有弧形板（802），所述弧形板（802）的內壁固定連接有第二固定塊（803），所述防護罩（701）靠近弧形板（802）的一側外壁固定連接有第二電機（704），所述第二電機（704）的輸出端貫穿于防護罩（701）并固定連接有轉動架（705），所述轉動架（705）的外表面固定連接有第一固定塊（706），第一固定塊（706）與第二固定塊（803）接觸時使過濾架（801）產生振動。

4.根據權利要求2所述的一種環保型礦山振動篩，其特征在于：所述輔助組件（808）包括與過濾架（801）固定連接的第二固定架（8081），所述第二固定架（8081）的內壁通過轉軸轉動連接有轉動桿（8082），所述轉動桿（8082）遠離第二固定架（8081）的一端通過轉軸轉動連接有第二滑動塊（8083），所述第二滑動塊（8083）在第一滑動槽（702）的內壁滑動連接，所述第一滑動槽（702）對第二滑動塊（8083）的滑動距離起到限制作用。

5.根據權利要求4所述的一種環保型礦山振動篩，其特征在于：所述第二滑動塊（8083）遠離轉動桿（8082）的一端外壁固定連接有第一彈簧（8084），所述第一彈簧（8084）遠離第二滑動塊（8083）的一端與防護罩（701）內壁固定連接，第一彈簧（8084）用于第二滑動塊（8083）的復位。

6.根據權利要求2所述的一種環保型礦山振動篩，其特征在于：所述第一柔性布（804）的外表面固定連接有連接架（8085），所述連接架（8085）靠近第二固定架（8081）的一側外壁固定連接有第二固定軸（8086），所述第二固定軸（8086）遠離連接架（8085）的一端貫穿于第二固定架（8081）并固定連接有第二彈簧（8087），所述第二彈簧（8087）靠近連接架（8085）的一端與第二固定架（8081）固定連接，第二彈簧（8087）通過第二固定軸（8086）對連接架（8085）的振動幅度起到限制作用。

7.根據權利要求1所述的一種環保型礦山振動篩，其特征在于：所述吸塵機構（9）包括設置在除塵倉（708）底部的滑動架（901），所述滑動架（901）的底部外壁固定連接有第三固定軸（904），所述第三固定軸（904）遠離滑動架（901）的一端貫穿于防護罩（701）并固定連接有第三彈簧（905），所述第三彈簧（905）靠近滑動架（901）的一端與防護罩（701）固定連接，第三彈簧（905）用于滑動架（901）的復位。

8.根據權利要求7所述的一種環保型礦山振動篩，其特征在于：所述滑動架（901）的內壁固定連接有傾斜板（902），所述滑動架（901）遠離傾斜板（902）的一端外表面開設有通孔（903），通孔（903）對巖石顆粒進行過濾。

9.根據權利要求1所述的一種環保型礦山振動篩，其特征在于：所述除塵倉（708）的頂部外表面固定連接有連接管（709），所述連接管（709）遠離除塵倉（708）的一端固定連接有吸塵器（710），所述吸塵器（710）固定連接在防護罩（701）外表面。

技術總結
本發明涉及振動篩技術領域，且公開了一種環保型礦山振動篩，包括支撐架，所述支撐架的底部外壁固定連接有支撐腳，所述支撐架的外壁固定連接有第一電機，所述第一電機的輸出端固定連接有轉動軸，所述轉動軸的外表面活動套接有第一滑動塊，所述支撐架遠離第一電機的一端外壁固定連接有第一固定軸，第一電機通過轉動軸驅動第一滑動塊，使連接桿帶動防護罩向第一固定軸方向移動，防護罩在第一滑動塊的推動下，通過第一固定架外壁轉動連接的第三滑動塊沿第一固定軸外表面滑動，從而實現防護罩的角度翻轉，同時，第二電機通過調節轉動架的轉速，使過濾架的振動幅度發生變化，從而適應不同礦石的篩選需求，進而提高了礦石篩選的下料效率。

技術研發人員：請求不公布姓名,請求不公布姓名
受保護的技術使用者：山東萬順冶金設備有限公司
技術研發日：
技術公布日：2025/4/28
