本發明涉及離心機，具體為一種帶有撇液裝置的平板式離心機。

背景技術：

1、在工業生產和科學研究中，固液分離以及不同密度液體的分離是常見且關鍵的操作環節。早期，人們采用簡單的過濾、沉淀等方法進行分離，但這些方法效率低下，分離效果往往難以滿足高精度的需求。隨著科技的進步與工業的發展，尤其是在化工、制藥、食品、環保等行業，對分離設備的性能提出了更高要求，平板式離心機應運而生，它通過高速旋轉產生強大的離心力，能夠快速、高效地實現固液分離或不同密度液體的分層。

2、目前離心機的撇液裝置在分離不同密度液體時，難以精準控制撇液高度，容易導致分離不完全，使得如在生物制藥領域分離細胞培養液，可能會使目標產物與雜質殘留混合，影響產品質量，難以達到理想的分離效果，且撇液裝置內部結構復雜，工作后殘留的物料附著在部件表面，難以徹底清洗，而頻繁拆卸清洗則會耗費大量人力物力，因此就需要提出一種帶有撇液裝置的平板式離心機。

技術實現思路

1、本發明的目的在于提供一種帶有撇液裝置的平板式離心機，以解決上述背景技術提出離心機的撇液裝置在分離不同密度液體時，難以精準控制撇液高度，容易導致分離不完全，使得在生物制藥領域分離細胞培養液，可能會使目標產物與雜質殘留混合，影響產品質量，難以達到理想的分離效果，且撇液裝置內部結構復雜，工作后殘留的物料附著在部件表面，難以徹底清洗，而頻繁拆卸清洗則會耗費大量人力物力的問題。

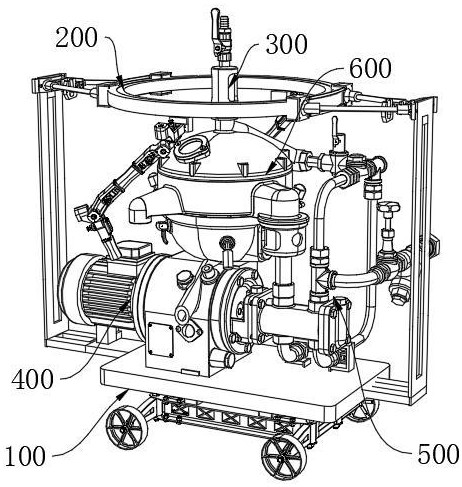

2、為實現上述目的，本發明提供如下技術方案：一種帶有撇液裝置的平板式離心機，包括驅動撇液調節組件、撇液自清潔組件和離心調節組件，所述驅動撇液調節組件安設于離心調節組件的底部，具有轉齒輪，所述轉齒輪的側端嚙合連接有齒牙邊，所述齒牙邊的側端安設有內升降柱；

3、所述離心調節組件具有離心轉鼓、離心罐和自驅動力矩電機，所述自驅動力矩電機安設在離心轉鼓的內部，用于帶動離心轉鼓在離心罐的內部轉動，所述離心轉鼓的底部中心端和內升降柱的頂端相連接，所述離心轉鼓外部周側設置多組調節擋板，多組調節擋板通過其內置的驅動馬達驅動，用于自動調整其位置和形狀。

4、優選的，所述驅動撇液調節組件還包括有變頻調控電機，所述變頻調控電機的輸出端通過變速器連接有蝸桿，所述蝸桿設置在驅動殼體的內部，且其前端貫穿驅動殼體，所述蝸桿的側端嚙合連接有蝸輪，所述蝸輪的側端通過同步桿和轉齒輪的中心端相連接，驅動殼體的內部安設有底內滑槽柱，所述內升降柱位于底內滑槽柱的內部滑動連接。

5、優選的，所述離心調節組件還包括變孔徑撇液口，所述變孔徑撇液口由活動葉片和微型伺服電機組成，所述變孔徑撇液口安設在離心罐的內部靠近頂端位置，所述離心罐的兩側表面分別連接有第一排出端和第二排出端，且所述離心罐的內部安設有擋液板，所述擋液板環繞設置在離心轉鼓的外部，且留有離心作業空間，所述離心轉鼓的內部設置多個壓力傳感器和加速度傳感器，壓力傳感器均勻分布在離心轉鼓內壁，用于實時監測物料在離心過程中對轉鼓內壁的壓力分布情況，加速度傳感器安裝在離心轉鼓的轉軸上，用于監測離心轉鼓在旋轉過程中的加速度變化，并通過分析加速度數據推斷物料分布的均勻性，且每個所述調節擋板內置通過其內置的驅動馬達驅動，使得微型伺服電機作為動力源，其轉速和轉動方向由外接邏輯中控器精確控制，驅動馬達的輸出軸與絲杠相連，當驅動馬達轉動時，帶動絲杠旋轉，絲杠上的螺母在絲杠的驅動下進行直線運動，且螺母通過傳動連桿與調節擋板的一端連接，螺母的直線運動通過傳動連桿轉化為調節擋板繞其安裝軸的轉動，從而實現調節擋板位置和角度的調整。

6、優選的，所述撇液自清潔組件包括有支撐架，且所述撇液自清潔組件通過支撐架安設在離心罐的頂端外部，所述支撐架的頂部側端連接有環接板架，所述支撐架的底部緊固連接有活動平板基座，所述環接板架的側端通過自鎖定結構活動連接有兩組半環形導軌。

7、優選的，兩組所述半環形導軌的內部均通過位置連接滑塊連接有多維度調節臂，兩組所述半環形導軌均通過無線信號和外接邏輯中控器連接，所述多維度調節臂的底端支臂表面安設有波頻調控器，所述多維度調節臂的底端外壁表面安設有位置信號接收器，所述多維度調節臂的底部安設有超聲波發生器。

8、優選的，所述離心罐的表面開設有進料端，所述離心罐由罐體和罐蓋組成，所述擋液板的內壁表面上分別安設有液位傳感器和密度傳感器，所述液位傳感器和密度傳感器均通過無線信號和外接邏輯中控器中的微處理器信號連接。

9、優選的，所述離心罐的頂部安設有自動撇液結構，所述自動撇液結構延伸到離心罐的內部，且延伸部分采用耐腐蝕性強的金屬管道作為主體連接部件并和變孔徑撇液口形成連通，所述自動撇液結構和變孔徑撇液口連接處的管道末端安裝有自動調節角度的連接彎頭，所述連接彎頭通過螺紋連接與自動撇液結構的管道主體相連，便于根據變孔徑撇液口的位置進行角度微調，變孔徑撇液口的入口處設置有與連接彎頭相匹配的螺紋接口，通過旋轉連接彎頭使其與變孔徑撇液口的螺紋接口擰緊，所述離心罐的外壁表面連通有排壓閥，所述離心罐的中間位置外表面上開設有排液輸出端。

10、優選的，所述自動撇液結構的側端連通有軟接管路，所述軟接管路的側端連通有分離調控組件，所述分離調控組件包括有固相排出端，所述固相排出端的底部連通有粉碎罐，所述粉碎罐的底端連通有粉料輸送管路，所述粉料輸送管路的底端連通有螺旋分離輸送腔。

11、優選的，所述螺旋分離輸送腔的側端連接有聯軸器，所述聯軸器的側端和蝸桿的側端相連接，所述螺旋分離輸送腔的側端底部連通有廢料排出端，所述螺旋分離輸送腔的另一側端底部連通有排液管，所述排液管的側端連通有上升液管。

12、優選的，所述上升液管的頂端連通有電磁閥，所述電磁閥的側端連通有檢測排出管路，所述檢測排出管路的側端連通有循環管路，所述循環管路的底端通過三向閥管和螺旋分離輸送腔的另一側端頂壁表面連通，三向閥管的側端連通有固液分離器，所述固液分離器的側端通過回路管和檢測排出管路連通。

13、與現有技術相比，本發明的有益效果是：

14、1、本發明中，通過在驅動撇液調節組件配合下，在離心過程中，當面臨調整離心轉鼓高度的需求，如依據物料堆積情況優化撇液效果，或處理不同批次物料時，使得外接邏輯中控器啟動變頻調控電機，其動力經變速器傳遞給蝸桿，帶動蝸輪旋轉，蝸輪又通過同步桿驅動轉齒輪轉動，轉齒輪與齒牙邊嚙合，促使齒牙邊沿底內滑槽柱移動，進而帶動內升降柱滑動，精準實現離心轉鼓底部中心端的升降，完成離心轉鼓高度的精準自動調節，使得在處理不同密度分層明顯的物料時，可精確控制轉鼓高度，讓變孔徑撇液口更貼近目標液體層，極大地提高了撇液精度，有效減少雜質混入，顯著優化了撇液和離心效果，為各行業的高效、高質量分離作業提供了有力支持。

15、2、本發明中，通過在撇液自清潔組件配合下，使得外接邏輯中控器發送指令啟動撇液自清潔組件，兩組半環形導軌驅動位置連接滑塊，帶動多維度調節臂沿導軌軌跡移動，位置信號接收器實時將位置信息反饋給外接邏輯中控器，后者依據預設清潔程序和離心罐內部需清潔部位信息，精準控制多維度調節臂位置，當?shù)竭_(dá)目標清潔位置附近，多維度調節臂通過自身關節微型電機微調姿態，使超聲波發生器對準清潔部位，讓殘留物料共振脫落，波頻調控器還能根據實際清潔效果實時調整超聲波頻率和強度，避免過度或不足清潔，清潔完一處后，按預設程序，多維度調節臂移動至下一個位置重復操作，實現對離心罐內部復雜部件，包括變孔徑撇液口、自動撇液結構及離心罐內壁，甚至變頻調控電機、蝸桿、蝸輪及分離調控組件管路內壁等的全面清潔，極大減少清潔死角，形成實時自適應清潔功能，提高清潔效率與質量，同時降低人工接觸設備頻率，減輕操作人員勞動強度與安全風險，為離心機的高效運行與維護提供有力保障。
