本技術涉及篩分設備的，尤其是涉及一種防堵塞的弛張篩。

背景技術：

1、弛張篩是振動篩的一種，都是利用振動原理進行物料篩選和分級的設備。振動篩通過產生振動，使物料在篩面上進行分離。而弛張篩上的彈性篩面會在傾斜篩箱上進行弛、張運動，通過彈性篩面的弛、張運動來向上拋擲物料，可以減少篩網的堵塞，進而可以應用于多個行業。

2、例如，公告號為cn219129917u的中國專利文件，公開了一種單層弛張振動篩，包括安裝框，安裝框的作用是提供安裝空間，安裝框的右側固定連接有拆卸機構，拆卸機構的作用是實現篩面的快速安裝拆卸，安裝框的左側固定連接有振動機構，振動機構的作用是為弛張篩的篩網提供動力。在對物料進行篩分時，直接使物料從篩網的上端落下，然后振動機構帶動篩網振動，篩網振動的同時，篩網通過弛、張運動來向上拋擲物料，從而實現對物料的篩分，進而減少篩網的堵塞。

3、上述相關技術中，通過篩網的振動和張弛可以對物料進行篩分，但是當物料中的小顆粒較多時，篩網上方一部分小顆粒物料會和大顆粒物料同時掉落，造成篩分后的大顆粒物料中仍有一部分小顆粒物料，此時為了提高篩分效果，需要降低物料下落到篩網上的速度，使相同時間內篩網上物料的數量減少，進而可以提高物料的篩分效果，由于物料的下落速度降低，此時會造成物料的篩分效率降低。

技術實現思路

1、本技術提供一種防堵塞的弛張篩，旨在解決相關技術中物料篩分效率降低的問題。

2、本技術提供的一種防堵塞的弛張篩采用如下的技術方案：

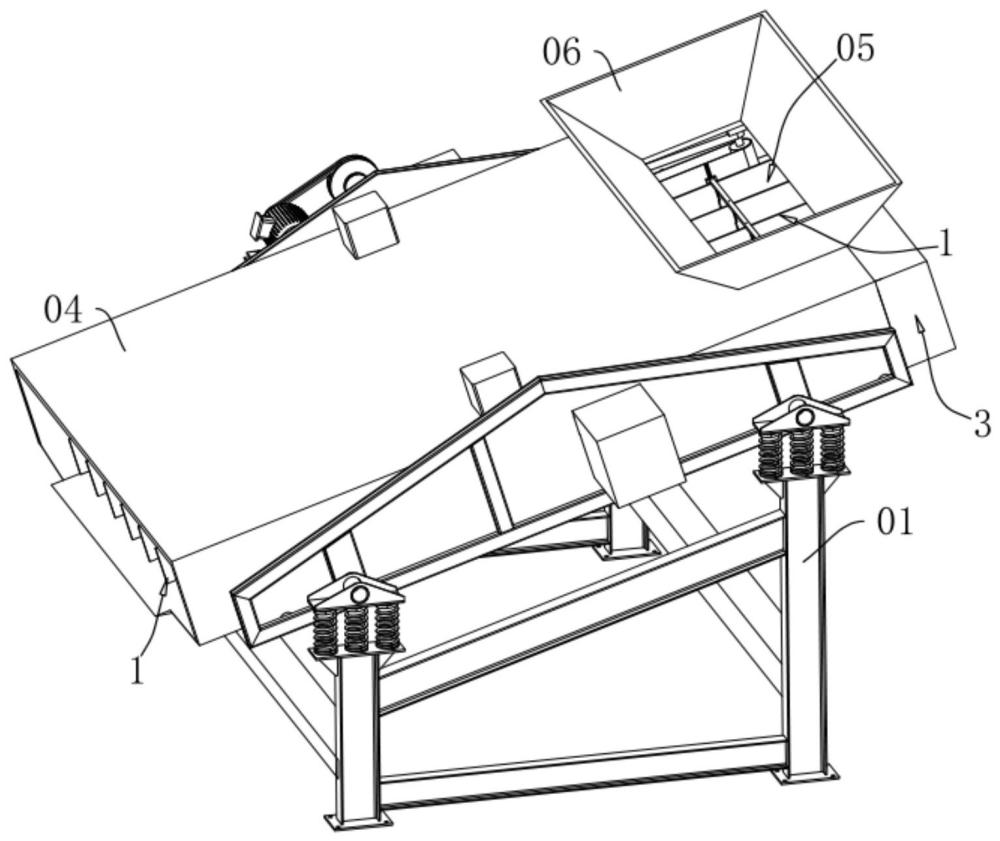

3、一種防堵塞的弛張篩，包括弛張篩本體和設置在弛張篩本體上的篩網，所述弛張篩本體上固定安裝有安裝板，所述安裝板設置在篩網的上方，所述安裝板上設置有安裝殼，所述安裝殼上設置有多組分隔組件，多組分隔組件沿篩網的寬度方向間隔設置，多組分隔組件把篩網上方分隔成多個篩分通道，所述安裝殼上設置有用于對分隔組件的位置進行調節的調節組件，所述分隔組件包括多個第一分隔板和多個第二分隔板，所述第一分隔板的一端和第二分隔板通過分隔軸鉸接，多個第一分隔板和多個第二分隔板沿篩網的長度方向交替設置；所述安裝殼上滑動連接有移動桿，多組分隔組件上的分隔軸均轉動連接在移動桿上，所述移動桿移動時，對多組分隔組件的角度進行調節。

4、通過采用上述技術方案，初始狀態下，每組分隔組件的多個第一分隔板和多個第二分隔板在同一直線上，此時落到篩網上的物料，在篩分時經過的路徑最短；安裝殼上的調節組件可以帶動移動桿沿篩網的長度方向移動，對移動桿的位置進行調節，當兩個相鄰移動桿距離最近時，相鄰的第一分隔板和第二分隔板垂直設置，從而可以通過調節移動桿移動的數量來調節第一分隔板和第二分隔板垂直的數量，第一分隔板和第二分隔板垂直的數量越多，篩網上物料經過的路徑越長，然后使物料在篩網上的篩分效果更好。

5、可選的，所述調節組件包括轉動在安裝殼上的第一調節輥、第二調節輥和推動輥以及繞設在第一調節輥與第二調節輥上的調節輸送帶，所述第一調節輥和第二調節輥的軸線錯位設置，所述調節輸送帶上固定安裝有多個連接塊，所述移動桿上開設有用于卡接連接塊的連接槽；所述安裝殼上設置有用于帶動推動輥沿調節輸送帶的長度方向移動的控制組件，所述控制組件還用于推動調節輸送帶上的連接塊移動到連接槽內。

6、通過采用上述技術方案，當連接塊移動到連接槽內時，調節輸送帶帶動連接塊轉動，使連接塊帶動篩網上方的移動桿同時移動，當靠近第二調節輥的移動桿移動到極限位置時，相鄰的第一分隔板和第二分隔板垂直設置，然后通過控制組件帶動推動輥向靠近第一調節輥的方向移動，此時處于極限位置的移動桿和連接槽會脫離，進而在后續移動桿移動的過程中，不會帶動處于極限位置的移動桿移動，從而對篩分通道長度調節更加方便。

7、可選的，所述控制組件包括轉動連接在安裝殼上的控制螺桿和滑動連接在安裝殼上的控制塊以及固定在安裝殼上的控制電機，所述控制塊沿篩網的長度方向滑動，所述控制螺桿穿設在控制塊上，且和控制塊螺紋連接，所述推動輥轉動連接在控制塊上；所述安裝殼上設置有用于使調節輸送帶保持張緊的張緊組件。

8、通過采用上述技術方案，控制螺桿轉動時，帶動控制塊和轉動連接在控制塊上的推動輥移動，進而對調節輸送帶上的水平部和傾斜部的長度進行調節。

9、可選的，所述張緊組件包括滑動連接在安裝殼上的張緊板、轉動連接在張緊板上的張緊輥和固定在張緊板上的張緊彈簧，所述張緊輥設置在第一調節輥和第二調節輥之間，且張緊輥抵接在調節輸送帶的內側面上，所述張緊彈簧遠離張緊板的一端固定在安裝殼上，所述張緊彈簧用于帶動張緊板和張緊輥向遠離篩網側面方向移動。

10、通過采用上述技術方案，傾斜部變長時，張緊輪在張緊彈簧的作用下拉動調節輸送帶向遠離分隔組件的方向移動，進而在推動輥移動的過程中，可以使調節輸送帶始終保持張緊的狀態，從而便于連接塊更好的處于連接槽內。

11、可選的，所述安裝殼上設置有用于對第一調節輥和第二調節輥的位置進行調節的聯動組件；所述聯動組件包括第一聯動塊、第二聯動塊、聯動軸、第一連動桿和第二連動桿，所述第一調節輥轉動連接在第一聯動塊上，且第一聯動塊沿篩網的寬度方向滑動連接在安裝殼上，所述第二調節輥轉動連接在第二聯動塊上，且第二聯動塊沿篩網的寬度方向滑動連接在安裝殼上；所述聯動軸固定安裝在第二連動桿上，且轉動連接在安裝板上所述第一連動桿設置兩個，兩個第一連動桿均沿篩網的長度方向滑動連接在第二連動桿上，且一個第一連動桿遠離第二連動桿的一端鉸接在第一聯動塊上，另一個第一連動桿的遠離第二連動桿的一端鉸接在第二聯動塊上。

12、通過采用上述技術方案，當需要減少篩網上第一分隔板和第二分隔板垂直數量時，通過轉動聯動軸，聯動軸帶動第二連動桿轉動，此時會使兩個第一連動桿帶動第一聯動塊和第二聯動塊移動，從而對第一調節輥和第二調節輥的位置進行調節，使第一調節輥和篩網側面的距離小于第二調節輥和篩網側面的距離，此時第一調節輥和推動輥之間的調節輸送帶為傾斜部，第二調節輥和推動輥之間的調節輸送帶為水平部，在調節輸送帶反向移動的過程中，從而便于拉動篩網上的移動桿向靠近存放腔室的方向移動，進而可以使篩網上的第一分隔板和第二分隔板在同一直線上。

13、可選的，所述分隔組件上設置有用于把拋起物料打散的打散組件，所述打散組件包括固定安裝在第一分隔板上的打散彈簧和固定在打散彈簧上的打散板。

14、通過采用上述技術方案，在篩網和弛張篩本體振動的同時，打散彈簧自由端會帶動打散板擺動，然后會把拋起的物料打散，從而減少落下的物料處于堆積的情況，進而可以提高物料的篩分效率。

15、可選的，所述每個第一分隔板和第二分隔板上均設置一個打散組件。

16、通過采用上述技術方案，由于每個第一分隔板和第二分隔板上均設置一個打散組件，此時在篩網和弛張篩本體振動的同時，可以更好的對物料進行打散。

17、可選的，所述安裝板上設置有用于帶動安裝殼往復移動的擺動組件，擺動組件包括轉動連接在安裝板上的擺動盤和鉸接在擺動盤上的擺動桿以及固定在安裝板上的擺動電機，擺動電機的輸出軸固定在擺動盤上，擺動桿遠離擺動盤的一端鉸接在安裝殼上，且擺動桿和擺動盤的非圓心處鉸接。

18、通過采用上述技術方案，在擺動盤轉動時，在擺動桿的作用下，帶動安裝殼沿篩網的寬度方向往復移動，從而使安裝殼帶動分隔組件往復移動，進而使分隔組件往復推動物料移動，從而提高物料的篩分效率。

19、綜上所述，本技術包括以下至少一種有益技術效果：

20、1、通過調節移動桿移動的數量來調節第一分隔板和第二分隔板垂直的數量，第一分隔板和第二分隔板垂直的數量越多，篩網上物料經過的路徑越長，然后使物料在篩網上的篩分效果更好。

21、2、在篩網和弛張篩本體振動的同時，打散彈簧自由端會帶動打散板擺動，然后會把拋起的物料打散，從而減少落下的物料處于堆積的情況，進而可以提高物料的篩分效率。
