本發明涉及能量轉化領域。

背景技術：
：

目前，能源是世界關注的主要焦點之一，且隨著化石能源不斷減少，同時在使用過程中對環境造成了嚴重污染。能源在使用過程中大多都需要進行能量轉化，而其能量轉化的效率普遍較低，例如風力發電和水力發電，其能量轉化核心是利用風力或者水力直接催動旋轉裝置進行旋轉，進而帶動發電機組，其能量轉化率不足20％。鑒于此，本發明提出了一種能量轉換核心裝置，利用自身結構巧妙的設計，可提高能量轉化率。

技術實現要素：
：

本發明所要解決的問題是提供一種可提高能量轉化率的能量轉換核心裝置。

本發明所采用的技術方案是：一種能量轉換核心裝置，由入口管與軌道管焊接而成，所述軌道管由六根三分之二圓形管道組合而成，所述入口管位于該裝置的中心位置，其末端的側面與各根軌道管的一端相互連通，且各根軌道管的一端等間距布置在入口管的尾端側面；所述各根軌道管另一端端面的上部分與另一根軌道管的中間位置相互連通，所述各根軌道管另一端端面的下部分為各根軌道管的出口，與外界連通。

所述軌道管截面積是軌道管出口截面積的1.2-2.4倍。

所述入口管截面積是軌道管截面積的6-10倍。

所述入口管的長度可根據實際用途而定。

本發明裝置的入口管與軌道管之間相互連通，軌道管與軌道管之間也是相互連通的。

流體通過入口管流入軌道管內，由于裝置內部空間有限，隨著軌道管道進入的流體不多增多，就會充滿其內部，隨著流體的繼續進入，軌道管內部水的壓力就會增大，當裝置內部流通過軌道管的出口被釋放到外界時，流體噴射會產生推力來推動裝置轉動，這就是本發明的工作原理。如果在該裝置中心位置核心與發電機的軸承連接，可直接將該裝置產生的動能轉換為電能。

本發明具有的優點和積極效果是：本發明利用自身結構巧妙的設計，可使流體通過各根軌道管的出口端被排出后，裝置由于受到切向作用力而旋轉，進而可以帶動軸心旋轉，其他動力裝置可以通過與軸心連接，產生動能。該裝置相對于傳統的能量轉化裝置，可提高能量利用率。

附圖說明：

圖1是本發明的結構示意圖；

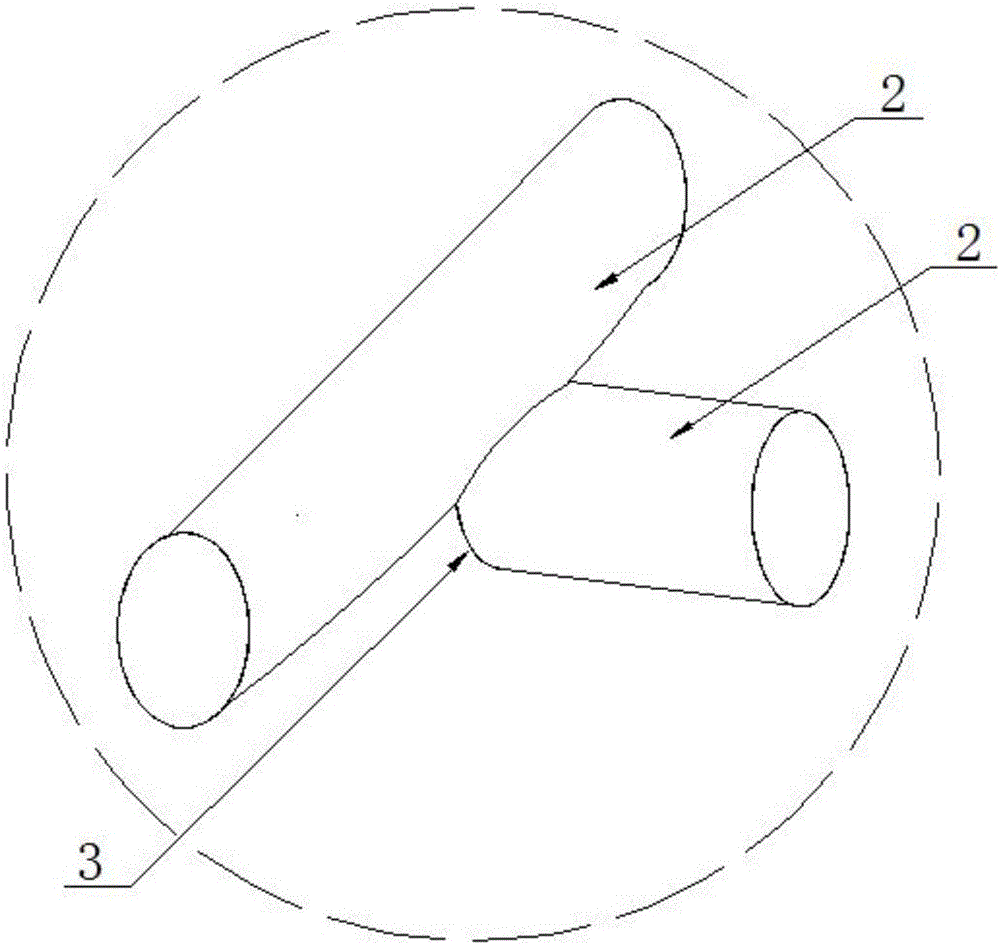

圖2是本發明的A部分放大結構示意圖；

圖3是本發明的B部分放大結構示意圖；

圖4是本發明裝置用在水力發電裝置的結構示意圖。

其中：1-入口管、2-軌道管、3-軌道管出口、4-水塔庫、5-軸承、6-發電裝置。

具體實施方式：

下面結合附圖與具體實施例對本發明進行詳細說明。

本發明裝置以用在水力發電裝置為實施例對本發明進行說明。如圖1-4所示，本發明所述的一種能量轉換核心裝置，由入口管1與軌道管2焊接而成，該裝置的入口管1與水塔庫4連接，其中心位置可通過連接軸承5，帶動發電裝置6發電。水塔庫4內的水域，通過入口管1流經軌道管2，最終從軌道管出口3內流出，由于水塔庫4內水位相對于軌道管出口3具有一定的高度，當水帶壓從軌道出口3內被排出口，具有一定的速度，從而帶動該裝置轉到，進而帶動軸承5轉動，最終帶動發電裝置發電。
