本實用新型專利涉及一種二沖程汽油機技術領域，特別涉及一種消音器導風罩。

背景技術：

如今國際上對環保的要求和呼聲越來越高，而低排放發動機的消音器中大多通過催化劑來降低排放，但是當催化劑遇到廢氣裂化時會產生大量熱量導致發動機的排氣口溫度很高，在使用機器時如果發動機的排氣口靠近干燥、易燃的物體很容易引起火災?，F在美國USDA法規中對于發動機排氣口的溫度也有了特別嚴格的要求，目前帶催化劑的消音器幾乎不可能達到USDA的要求。當低排放發動機配套風力清掃機或噴霧噴粉機使用時雖然前半蝸殼具有專有的冷卻風道冷卻消音器，但是對消音器排氣口降溫作用幾乎不怎么明顯。此款二沖程汽油機的消音器導風罩的發明配合冷卻風的作用完全能夠使排氣口的溫度達到法規要求。

技術實現要素：

本實用新型的目的是提供一種二沖程汽油機的消音器導風罩，該消音器導風罩呈約90⁰折彎且安裝在消音器的外側，可引導冷卻風吹向消音器排氣口，該種消音器導風罩配合冷卻風大大降低了發動機排氣口的溫度，符合了排放要求。

本實用新型專利的技術方案是：一種二沖程汽油機的消音器導風罩呈約90⁰折彎，所述消音器導風罩與消音器排氣口對應處設有多個排氣孔,所述排氣孔的一端還設有安裝孔，所述排氣孔的平面與安裝孔的平面設有間距，當所述消音器導風罩安裝在消音器的外側時，所述消音器導風罩與消音器之間形成間距通道，消音器冷卻風經間距通道進入消音器排氣口后從排氣孔排出。

有益效果是：呈約90⁰折彎的消音器導風罩安裝在消音器的外側，通過兩者之間的間隙引導冷卻風吹向消音器排氣口，冷卻排氣口處的溫度，滿足了發達國家對消音器排氣口溫度的安全要求。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

圖1 消音器導風罩安裝在消音器上的結構示意圖

圖2 A-A剖視圖

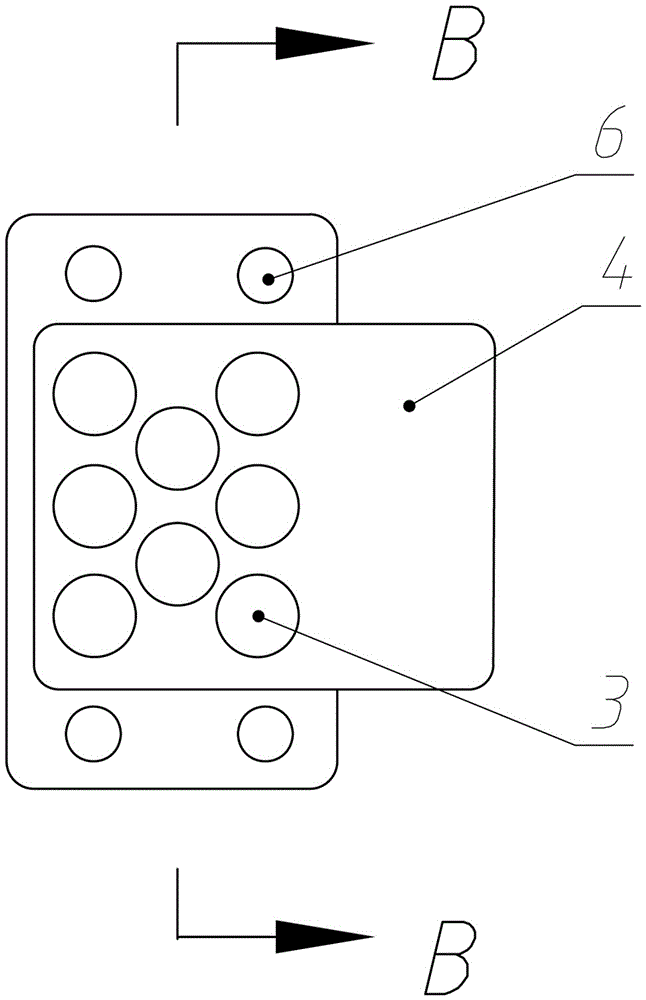

圖3 消音器導風罩結構示意圖

圖4 B-B剖視圖。

附圖中序號說明：1、消音器體；2、螺釘；3、排氣孔；4、消音器導風罩；5、排氣口；6、安裝孔；7、間距通道。

具體實施方式

如圖1、圖2、圖3、圖4所示，二沖程汽油機的消音器導風罩4通過安裝孔6固定在消音器體1上，排氣孔3與排氣口5相對應，消音器導風罩4與消音器體1之間形成間距通道7。

具體實施方式：汽油機工作時，產生的高溫廢氣從消音器的排氣口排出，再經消音器導風罩的排氣孔排出，與此同時，冷卻消音器的冷卻風被約90°折彎的消音器導風罩引導進入間距通道，沿間距通道進入消音器排氣口處，經排氣孔排出。

本實用新型的有益效果是：利用消音器導風罩使冷卻風與發動機排出的高溫廢氣進行混合，從而大大降低了發動機排氣口的溫度，提高了機器使用安全性。
