本實用新型涉及汽車制造領域，具體說是一種可降溫的排氣歧管。

背景技術：

隨著汽車排放法規的要求日益嚴格，各個汽車企業都在研發減排的技術。這些減排的措施中比較重要的一點就是要讓三元催化器盡可能的靠近發動機的排氣出口，來提高催化器的溫度而盡快達到貴金屬催化劑的起燃溫度，從而改善汽車?yán)鋯訒r(shí)的排放性能。然而在汽車全速全負荷工況時，因催化器距離排氣出口較近，受高溫排氣流的沖擊催化器內陶瓷載體的溫度可達到800~850℃，在這種高溫環境下催化劑極易產生老化現象，造成催化轉化能力下降和失效，嚴重時可導致蜂窩載體破損和堵塞，影響了催化器的使用壽命。目前的解決辦法是增加燃油噴射量來降低排氣溫度，這樣會造成油耗增高，經濟性下降，犧牲較大。因此，需要一種新的技術來解決催化器老化問題。

技術實現要素：

本實用新型的目的是提供一種可降溫的排氣歧管，從根本上解決了現有催化器工作溫度過高引起的易老化問題，其具有結構簡單緊湊、使用方便快捷、維護成本低、使用壽命較長、故障率低、易于加工等優點。

為實現上述目的，本實用新型提供了如下技術方案：該可降溫的排氣歧管包括依次設置的進口法蘭組件、冷卻組件以及出口法蘭組件，其技術要點是：所述進口法蘭組件包括T形的進口法蘭、設置在進口法蘭底部的排氣道；冷卻組件包括與排氣道相連通的筒體、限位在筒體內的網狀的冷卻格柵、套裝在筒體外壁上的冷卻管，筒體上設有貫穿筒體側壁的氧傳感器座；出口法蘭組件包括與筒體相連的催化器、設置在催化器上的縮徑的后端蓋、設置在后端蓋上的出口法蘭。

本實用新型的有益效果：通過集成在催化器前端蓋上的冷卻裝置可以降低流經陶瓷載體的排氣溫度，在發動機全速全負荷工況時保證陶瓷載體的溫度控制在800℃以下，避免產生催化劑老化和破損問題，延長了催化器的使用壽命。同時，無需通過增加噴油量來降低排氣溫度，提高了燃油經濟性。此外，冷卻液入口與冷卻液出口分別連接到發動機大循環管路的進出口端，當汽車?yán)鋯訒r(shí)發動機大循環關閉，冷卻管內的冷卻液為靜止?fàn)顟B(tài)，這時冷卻裝置不會對高溫排氣進行散熱，使得催化器能夠快速達到起燃溫度，保證了冷啟動時的排放控制，當發動機轉速和負荷增大，排氣溫度達到很高時，冷卻液隨著發動機大循環的開啟而循環，熱量通過冷卻格柵將傳遞到冷卻液中帶走，確保排氣溫度不會超高；最后，通過仿真方法計算出陶瓷載體的溫度信息，可以對冷卻裝置提供有效的設計優化依據，極大地節省了開發周期和成本。

附圖說明

圖1為本實用新型的分解結構示意圖；

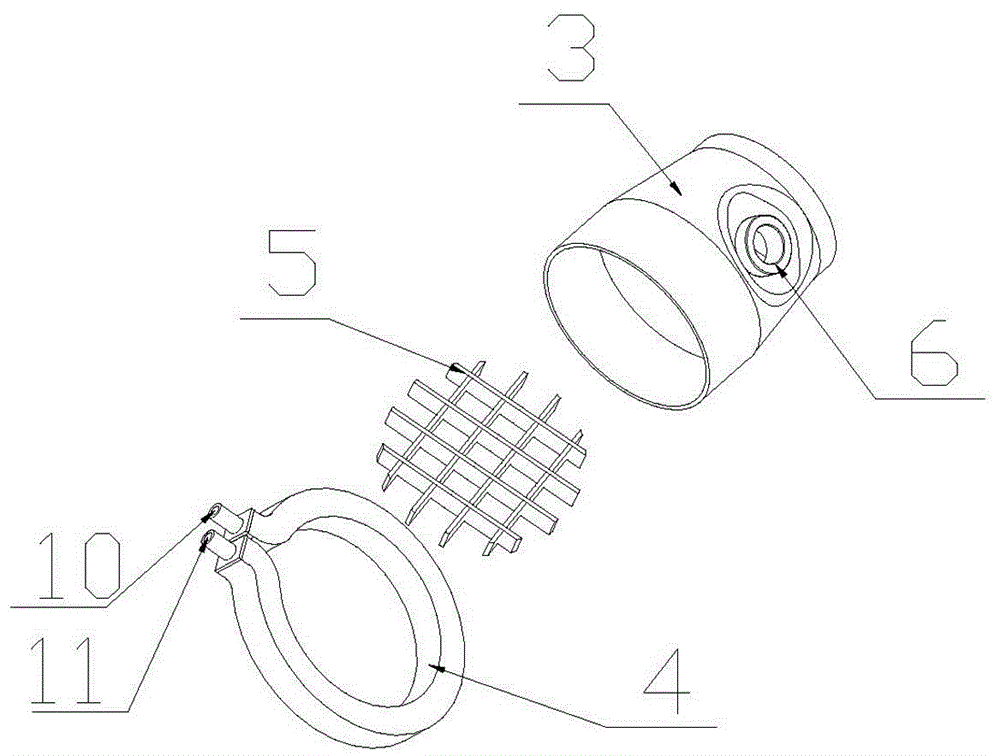

圖2為圖1的局部分解結構示意圖。

附圖標記說明：

圖1中：1進口法蘭、2排氣道、3筒體、4冷卻管、5冷卻格柵、6氧傳感器座、7催化器、8后端蓋、9出口法蘭。

圖2中：3筒體、4冷卻管、5冷卻格柵、6氧傳感器座、10冷卻液入口、11冷卻液出口。

具體實施方式

以下結合圖1~2，通過具體實施例詳細說明本實用新型的內容。該可降溫的排氣歧管包括依次設置的進口法蘭組件、冷卻組件以及出口法蘭組件。其中，進口法蘭組件包括T形的進口法蘭1、設置在進口法蘭底部的排氣道2。冷卻組件包括與排氣道相連通的筒體3、焊接在筒體內的網狀的冷卻格柵5、套裝焊接在筒體外壁上的冷卻管4，冷卻管4與冷卻格柵5的高度相同，冷卻管末端同向設置冷卻液入口10和冷卻液出口11，分別連接發動機大循環管路的進、出口端，筒體上設有貫穿筒體側壁的氧傳感器座6。出口法蘭組件包括與筒體相連的催化器7、設置在催化器上的縮徑的后端蓋8、設置在后端蓋上的出口法蘭9。

當高溫排氣流經冷卻格柵5時，熱量通過冷卻格柵5傳遞至冷卻管4內的循環冷卻液，完成了對高溫排氣降溫的作用，保證催化器內的陶瓷載體溫度不會超高，從而避免了催化器的老化。當汽車?yán)鋯訒r(shí)發動機大循環關閉，冷卻管4內的冷卻液為靜止?fàn)顟B(tài)，冷卻裝置不會對高溫排氣進行冷卻，使得催化器能夠快速達到起燃溫度，保證了冷啟動時的排放控制；當發動機轉速和負荷增大，排氣溫度較高時，冷卻液隨著發動機大循環的開啟而循環，通過冷卻格柵5將熱量傳遞到冷卻液，確保排氣溫度不會超高，實現了低溫關閉、高溫開啟的控制效果。
