本發明涉及能量收集，具體涉及了一種振蕩水翼翼型優化長時自持能量收集裝置及能量收集方法。

背景技術：

1、我國海岸線狹長，河湖縱橫，擁有相當可觀的海洋及水力資源。隨著人類社會的發展，人類對于能源的需求也越來越大，因此更全面的開發海洋資源是必然的趨勢。潮流能具有能量密度高、分布面廣等優點。它是一種最易于直接利用、取之不竭的可再生清潔能源。因此，自持且可長時工作的波浪能收集裝置成為了研究的熱點。

2、隨著近年來我國潮流能技術的發展，我國的多臺潮流能機組已經成功并網或?yàn)楹u供電。但是我國潮流能裝置多為水平軸式，其啟動性能差，不太適合淺水海域，潮流資源開發不充分；一般情況下，相同深度海況下，振蕩水翼的掃掠面積是水平軸葉輪掃掠面積的3倍左右，振蕩水翼捕獲潮流能發電技術淺海優勢明顯，特別適合安裝在河床、沿海岸等淺水海域。

技術實現思路

1、基于目前潮流能裝置啟動性差和近海淺水區域捕獲效率低，為了開發利用廣闊豐富的淺海潮流能資源，本發明所提供了一種振蕩水翼翼型優化長時自持能量收集裝置及能量收集方法，可在淺水或者河床區域，在波浪作用下捕獲潮流能并將其轉換為電能，可自動長時間進行工作。

2、本發明采用的技術方案是：

3、一、一種振蕩水翼翼型優化長時自持能量收集裝置

4、包括多個間隔排列的振蕩水翼單元，多個振蕩水翼單元進行陣列分布；每個所述振蕩水翼單元包括水翼外殼和摩擦納米發電機，所述水翼外殼內設置有多個沿翼弦弦長并列排布的摩擦納米發電機，各個所述摩擦納米發電機的上下弧面與水翼外殼內壁相切。

5、所述水翼外殼呈naca系列翼型，所述水翼外殼具有上表面和下表面，均為外凸弧面，最先接觸到潮流的水翼外殼的一側作為前緣，最后接觸到潮流的水翼外殼的一側作為后緣；所述上表面的弧度大于所述下表面的弧度且最大弧度為翼弦弦長的15％-25％，所述前緣的內切圓半徑為翼弦弦長的1％-3％，所述水翼外殼的最大厚度為翼弦弦長的12％-18％，所述水翼外殼的最大厚度位置為沿翼弦弦長靠近前緣的30％-40％處，在所述水翼外殼的后緣處，上表面和下表面之間以漸進式變化進行鈍化過渡連接。

6、所述摩擦納米發電機包括多個摩擦納米發電單元、鋰電池和外殼，所述外殼為圓柱空心殼體，所述外殼內封裝有多個摩擦納米發電單元和鋰電池，每個所述摩擦納米發電單元和所述鋰電池電連接，每個所述摩擦納米發電單元的外表面的圓弧部分與所述外殼的曲面內壁緊密貼合，各個所述摩擦納米發電單元由上至下按從小到大的順序疊放，每個所述摩擦納米發電單元均與所述外殼固定連接。

7、所述摩擦納米發電單元包括一個發電基板和一組交叉滾柱，所述發電基板上面開設有圓弧形槽體，發電基板的圓弧槽體的圓弧形內壁上沿槽長放置有一組所述交叉滾柱，一組交叉滾柱包括表面附著有不同電負性材料的至少兩個滾柱；

8、各個放置有所述交叉滾柱的發電基板上下疊放布置，使得疊放后的發電基板組成的側面輪廓為圓形，布置在底部的發電基板的圓弧形槽體弧度小于布置在頂部的發電基板的圓弧形槽體弧度。

9、所述發電基板主要由從上到下依次層疊布置的頂層、叉指電極和底層緊密堆疊組成，所述頂層和底層之間設置叉指電極，所述頂層為尼龍層，所述底層為聚乳酸層。

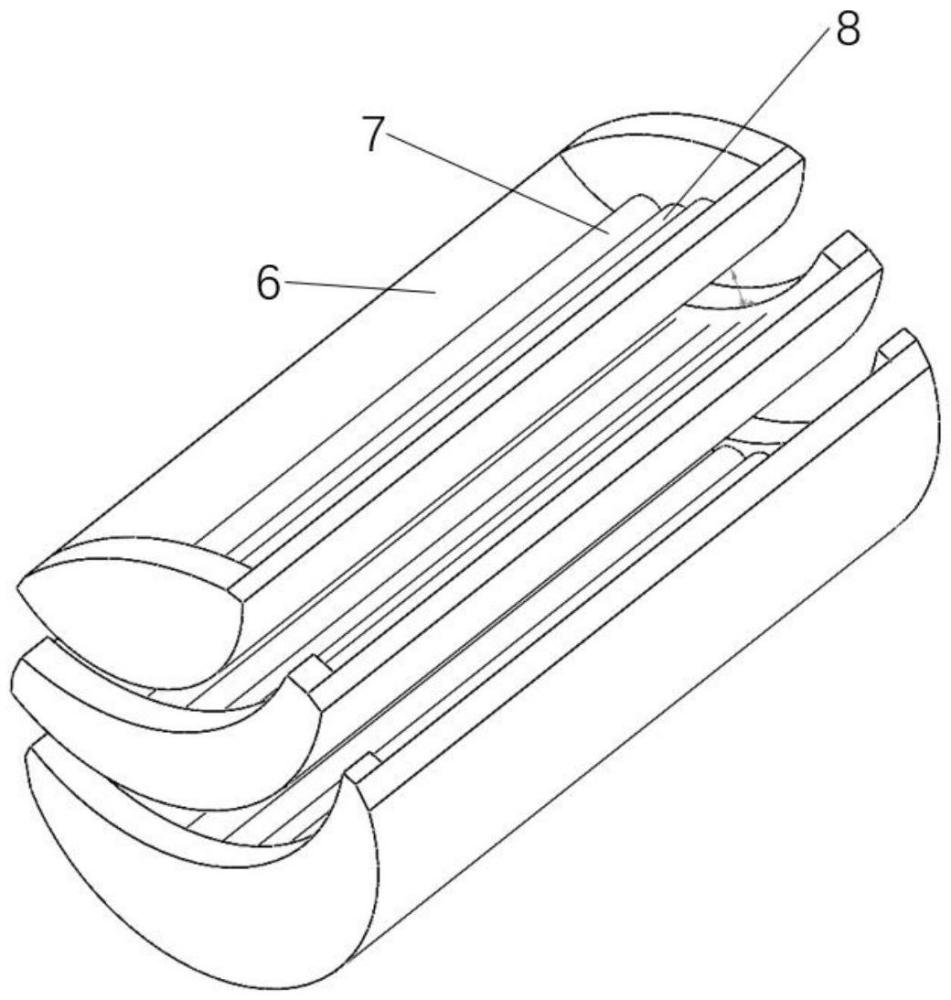

10、所述交叉滾柱包括多個滾柱ⅰ和多個滾柱ⅱ，所述滾柱ⅰ和滾柱ⅱ沿槽長交替緊密排列在所述發電基板的圓弧槽體的圓弧形內壁上，所述滾柱ⅰ和滾柱ⅱ均為圓柱體，所述滾柱ⅰ表面附著聚四氟乙烯，所述滾柱ⅱ表面附著尼龍。

11、所述摩擦納米發電單元的每個發電基板和所述鋰電池電連接途經二極管橋。

12、所述水翼外殼的四角處下部各設置有一個錨鏈系泊，所述錨鏈系泊為無檔錨鏈類型，每個振蕩水翼單元通過錨鏈系泊與海底或者河床進行錨鏈連接。

13、若干個所述振蕩水翼單元橫向并列為一排，作為一組橫排，將多組橫排在同一水平面上縱向并列分布，從而構成陣列，各個振蕩水翼單元之間的橫向間距為翼弦弦長的4-6倍，各組橫排之間的間距為翼弦弦長的0.25-0.3倍。

14、二、基于振蕩水翼翼型優化長時自持能量收集裝置的一種能量收集方法

15、所述方法包括以下步驟：

16、1)將多個振蕩水翼單元通過錨鏈系泊與海底或者河床進行固定，在水面上形成陣列分布；

17、2)經過潮流作用時，潮流作用使各個振蕩水翼單元在水面上進行縱搖或縱蕩，各個振蕩水翼單元中的摩擦納米發電機內的交叉滾柱在發電基板上滾動，滾柱ⅰ和滾柱ⅱ的表面相互摩擦，從而產生表面電荷，滾柱ⅰ的表面產生正電荷，滾柱ⅱ的表面產生負電荷，所述表面電荷通過靜電感應效應與所述發電基板的頂層和叉指電極形成感應，使得頂層產生正電荷，叉指電極產生負電荷，再結合頂層和叉指電極與交叉滾柱的相對位置的往復變化，從而驅動電子在電路中進行往復移動，進而形成交流電信號；

18、3)步驟2所述的交流電信號經二極管橋轉化為直流信號后轉導至鋰電池并給鋰電池充電。

19、本發明的有益效果是：

20、1、采用摩擦納米發電機來轉化振蕩水翼水輪機捕獲的潮流能，取代了以往復雜的能量轉換裝置，生產更簡便，成本更低，結構更簡單。

21、2、優化了傳統水翼結構，提升了水翼的捕能效率。

22、3、振蕩水翼單元固定采用錨鏈的方式，可以提升捕能裝置的自持性，減少維護次數，降低成本。

23、4、各個振蕩水翼單元采用陣列分布，提升振蕩水翼單元之間的正面影響，可互相提升捕能效率。

技術特征：

1.一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：

2.根據權利要求1所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述水翼外殼(1)呈naca系列翼型，所述水翼外殼(1)具有上表面和下表面，均為外凸弧面，最先接觸到潮流的水翼外殼(1)的一側作為前緣，最后接觸到潮流的水翼外殼(1)的一側作為后緣；所述上表面的弧度大于所述下表面的弧度且最大弧度為翼弦弦長的15％-25％，所述前緣的內切圓半徑為翼弦弦長的1％-3％，所述水翼外殼(1)的最大厚度為翼弦弦長的12％-18％，所述水翼外殼(1)的最大厚度位置為沿翼弦弦長靠近前緣的30％-40％處，在所述水翼外殼(1)的后緣處，上表面和下表面之間以漸進式變化進行鈍化過渡連接。

3.根據權利要求1所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述摩擦納米發電機(2)包括多個摩擦納米發電單元、鋰電池(12)和外殼(4)，所述外殼(4)為圓柱空心殼體，所述外殼(4)內封裝有多個摩擦納米發電單元和鋰電池(12)，每個所述摩擦納米發電單元和所述鋰電池(12)電連接，每個所述摩擦納米發電單元的外表面的圓弧部分與所述外殼(4)的曲面內壁緊密貼合，各個所述摩擦納米發電單元由上至下按從小到大的順序疊放，每個所述摩擦納米發電單元均與所述外殼(4)固定連接。

4.根據權利要求3所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述摩擦納米發電單元包括一個發電基板(6)和一組交叉滾柱(5)，所述發電基板(6)上面開設有圓弧形槽體，發電基板(6)的圓弧槽體的圓弧形內壁上沿槽長放置有一組所述交叉滾柱(5)，一組交叉滾柱(5)包括表面附著有不同電負性材料的至少兩個滾柱；

5.根據權利要求4所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述發電基板(6)主要由從上到下依次層疊布置的頂層(10)、叉指電極(9)和底層(11)緊密堆疊組成，所述頂層(10)和底層(11)之間設置叉指電極(9)，所述頂層(10)為尼龍層，所述底層(11)為聚乳酸層。

6.根據權利要求4所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述交叉滾柱(5)包括多個滾柱ⅰ(7)和多個滾柱ⅱ(8)，所述滾柱ⅰ(7)和滾柱ⅱ(8)沿槽長交替緊密排列在所述發電基板(6)的圓弧槽體的圓弧形內壁上，所述滾柱ⅰ(7)和滾柱ⅱ(8)均為圓柱體，所述滾柱ⅰ(7)表面附著聚四氟乙烯，所述滾柱ⅱ(8)表面附著尼龍。

7.根據權利要求4所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述摩擦納米發電單元的每個發電基板(6)和所述鋰電池(12)電連接途經二極管橋(13)。

8.根據權利要求1所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：所述水翼外殼(1)的四角處下部各設置有一個錨鏈系泊(3)，所述錨鏈系泊(3)為無檔錨鏈類型，每個振蕩水翼單元通過錨鏈系泊(3)與海底或者河床進行錨鏈連接。

9.根據權利要求1所述的一種振蕩水翼翼型優化長時自持能量收集裝置，其特征在于：若干個所述振蕩水翼單元橫向并列為一排，作為一組橫排，將多組橫排在同一水平面上縱向并列分布，從而構成陣列，各個振蕩水翼單元之間的橫向間距為翼弦弦長的4-6倍，各組橫排之間的間距為翼弦弦長的0.25-0.3倍。

10.基于權利要求1-9所述振蕩水翼翼型優化長時自持能量收集裝置的一種能量收集方法，其特征在于：所述方法包括以下步驟：

技術總結
本發明公開了一種振蕩水翼翼型優化長時自持能量收集裝置及能量收集方法。能量收集裝置包括多個間隔排列的振蕩水翼單元，多個振蕩水翼單元進行陣列分布；每個振蕩水翼單元包括水翼外殼和摩擦納米發電機，水翼外殼內設置有多個沿翼弦弦長并列排布且相互貼緊的摩擦納米發電機，各個摩擦納米發電機的大小隨水翼外殼的厚度變化，使得各個摩擦納米發電機的上下弧面與水翼外殼內壁相切。在潮流的作用下振蕩水翼單元進行縱搖或縱蕩時，其內部的摩擦納米發電機實時俘獲機械能并進行發電，取代了傳統振蕩水翼能量轉換裝置，結構更加簡單，生產更簡便，成本更低，提高了捕能效率和自持性。
