本實用新型屬于工件表面處理技術領域，特別涉及一種筆記本配件陽極氧化用掛具。

背景技術：

陽極氧化，也就是金屬或合金的電化學氧化。陽極氧化可顯著改善鋁合金的耐腐蝕性能，提高鋁合金的表面硬度和耐磨性，經過適當的著色處理后具有良好的裝飾性能。對于手機加工行業，筆記本配件的陽極氧化是必不可少的一種表面處理技術，在此處理技術中需要用到掛具，所謂掛具就是用于懸掛手機邊框并將電流導通到手機邊框的框架，然而目前針對筆記本配件的掛具結構比較復雜，裝卸手機邊框較費時，而且掛具與筆記本配件接觸不夠牢靠。

技術實現要素：

本實用新型目的是為解決上述現有技術中存在的問題而提出了一種筆記本配件陽極氧化用掛具，大大提高了筆記本配件的陽極氧化效率和質量。

本實用新型為解決上述問題所采取的技術方案是：一種筆記本配件陽極氧化用掛具，包括由四根第一橫桿首尾依次連接而成的支撐框架，在支撐框架的四角均設有支腿，在支撐框架的側邊上設有掛鉤，在支撐框架內設有多根相平行的第二橫桿，所述多根第二橫桿形成一個支撐面，在支撐面上陣列布設有多個部件固定裝置；所述部件固定裝置包括底板，所述底板固定在第二橫桿上，在底板上固定有豎直設置的平板，在平板上并列設有兩個圓頭柱體，所述圓頭柱體與平板相垂直且圓頭柱體的圓頭部分與筆記本配件的懸掛孔相匹配，在圓頭柱體前方的底板上鉸接有壓緊件，在壓緊件與底板之間設有拉簧，在拉簧的作用下壓緊件的上端部壓在筆記本配件上。

優選的，在掛鉤 上設有提手

本實用新型所具有的有益效果為：由于本實用新型與筆記本配件相接觸的部位采用了圓頭柱體，大大減小了對筆記本配件的損傷，在壓緊件的作用下筆記本配件被固定地更加牢固，。陽極氧化效果好，而且本實用新型可以對多個筆記本配件同時進行陽極氧化處理，大大提高了筆記本配件的陽極氧化效率和質量。

附圖說明

圖1為本實用新型的立體結構示意圖；

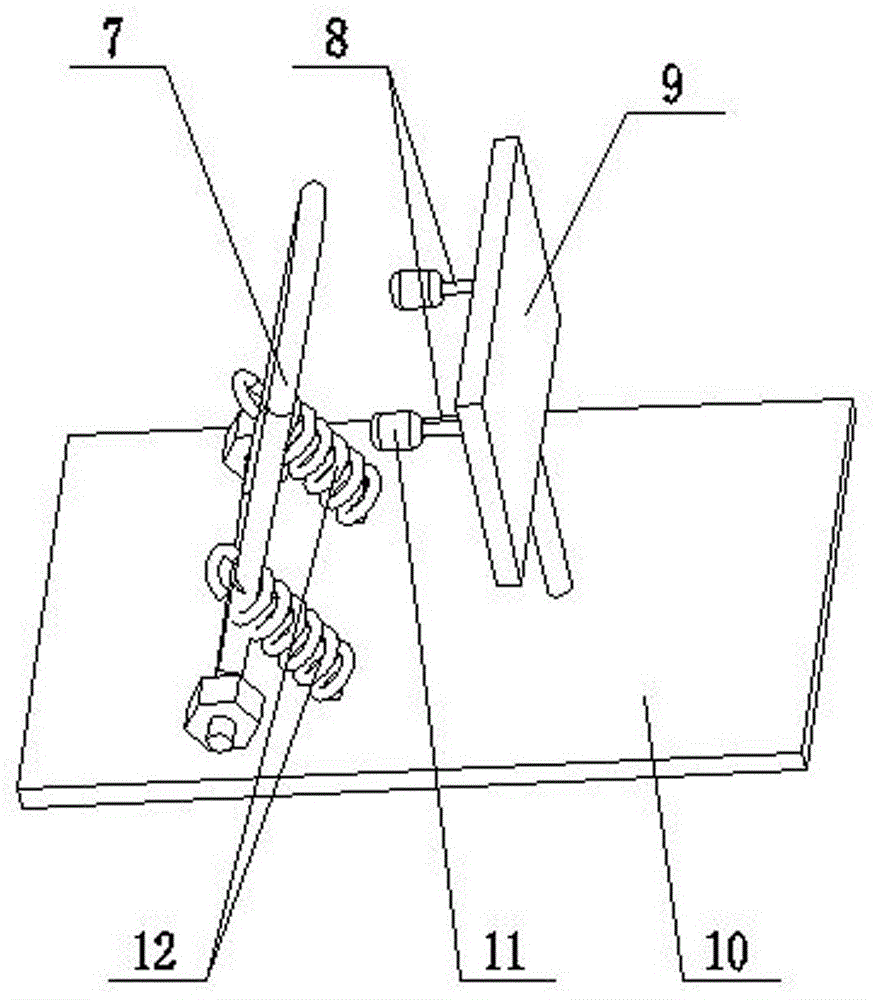

圖2為部件固定裝置的結構示意圖。

具體實施方式

下面結合附圖對本實用新型進一步描述。

如圖1所示，本實用新型包括由四根第一橫桿4首尾依次連接而成的支撐框架，在支撐框架的四角均設有支腿6，在支撐框架的側邊上設有掛鉤2，在掛鉤2上設有提手3，在支撐框架內設有多根相平行的第二橫桿5，所述多根第二橫桿5形成一個支撐面，在支撐面上陣列布設有多個部件固定裝置1。如圖2所示，所述部件固定裝置1包括底板10，所述底板10固定在第二橫桿5上，在底板10上固定有豎直設置的平板9，在平板9上并列設有兩個圓頭柱體8，所述圓頭柱體8與平板9相垂直且圓頭柱體8的圓頭部分11與筆記本配件的懸掛孔相匹配，在圓頭柱體8前方的底板10上鉸接有壓緊件7，在壓緊件7與底板10之間設有拉簧12，在拉簧12的作用下壓緊件7的上端部壓在筆記本配件上。

如圖1和圖2所示，本實用新型在使用時，首先用一只手扳開壓緊件7，然后用另一只手拿筆記本配件，將筆記本配件的懸掛孔對準圓頭柱體8的圓頭部分11放在圓頭柱體8上，松開下壓緊件7，在彈簧12的作用下壓緊件7將筆記本配件牢牢壓緊在部件固定裝置1上，將部件固定裝置1上都固定好筆記本配件后，將掛鉤2懸掛在陽極池上方而使筆記本配件浸沒在陽極池溶液內，陽極氧化接手后，用手捏住提手3撈起來即可。本實用新型可以對多個筆記本配件同時進行陽極氧化處理，大大提高了筆記本配件的陽極氧化效率和質量。

本實施例并非對本實用新型的形狀、材料、結構等作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均屬于本實用新型技術方案的保護范圍。
