本技術涉及微弧氧化表面處理，具體涉及一種微弧氧化反應槽。

背景技術：

1、微弧氧化技術是一種利用等離子體弧光放電在電解質溶液中使電解質物料在鋁、鎂、鈦等金屬基體表面進行燒結，進而在輕金屬表面原位生長陶瓷層的表面處理技術，該技術利用微弧區弧光放電的瞬時高溫使金屬(鋁、鎂、鈦等)表面氧化為金屬氧化物陶瓷，從而改善金屬的表面性能，如耐蝕性和表面硬度等。該技術具有綠色環保、工藝簡單、涂層性能優異等特點。

2、微弧氧化過程包含等離子體化學、電化學氧化、電解水等反應過程。通過增加陽極和陰極之間的電壓，在合金表面生成一層厚的氧化物，隨后在更高電壓下通過等離子擠壓再次擊穿和熔合，形成復雜的金屬氧化物陶瓷薄膜。在此過程中，浸入在電解液中的陰極和陽極工件表面會產生大量的氫氣和氧氣，通常情況下，氧化反應槽為敞口容器，產生的氫氣和氧氣因難以收集而直接被通風系統排出，造成能然的消耗和浪費。因此，有必要提供一種微弧氧化反應槽以解決氫氣、氧氣收集難的問題，以提高微弧氧化過程中電能的利用效率。

3、經查，專利號為cn202221417087.9公開了一種適用于微弧氧化工藝的節能型雙飛靶氧化槽。該雙飛靶氧化槽中槽體的內部具有容納電解液的腔體。陽極組件橫跨在腔體的上方。槽體的側壁邊沿上設置有對陽極組件的端部形成支撐的支座。夾具的固定端與陽極組件相連。夾具的壓頭與陽極組件的側壁對工件形成快速牢固夾持。移動式陰極組件中驅動裝置的輸出端與傳動桿相連，并驅動傳動桿轉動。移動式陰極組件中的驅動裝置驅動傳動桿正轉或者反轉，微弧氧化反應的不同階段改變陰極板與陽極工件產品之間的距離，提升了產品表面氧化涂層的均勻性和致密度，降低了綜合能耗，實現了微弧氧化工藝的大規模工業化生產應用，但是需要設有驅動裝置，驅動裝置在長期工作下容易損壞，并且結構復雜。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種微弧氧化反應槽，以實現微弧氧化反應過程陰陽極產生氣體的分離收集問題，進而提高微弧氧化技術的電能利用效率。

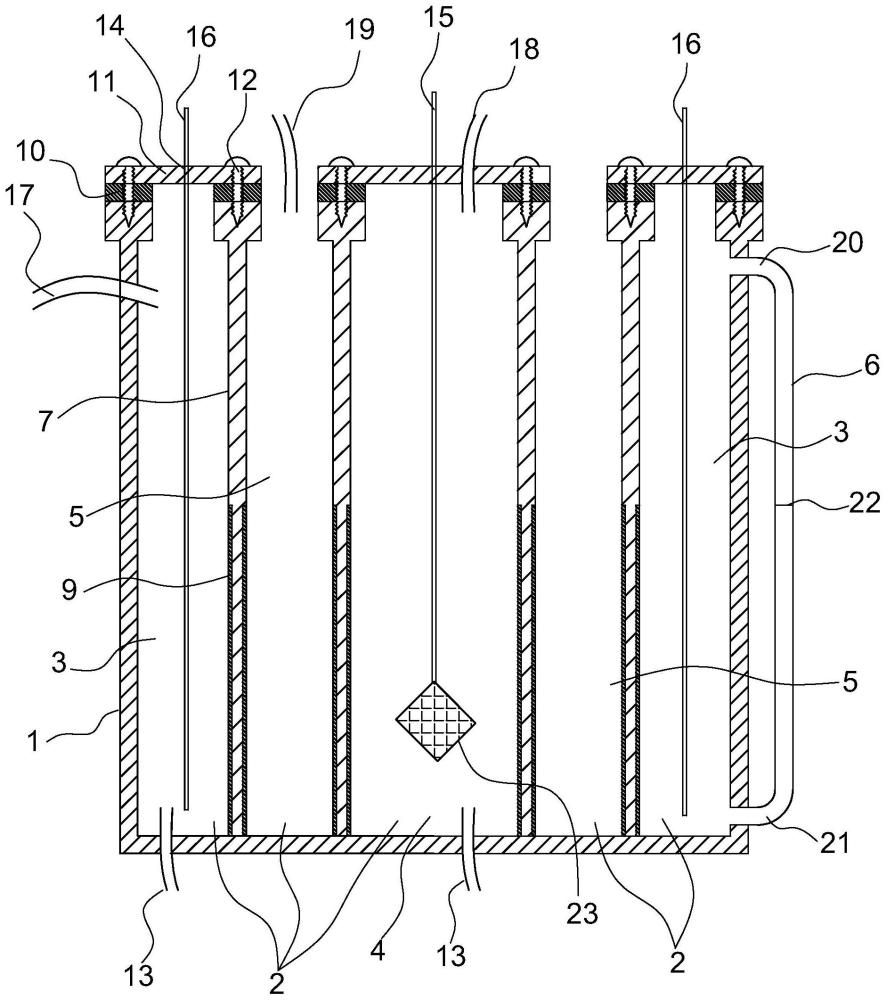

2、本實用新型的技術方案是：一種微弧氧化反應槽，包括反應槽主體、電解液，所述的反應槽主體內盛有電解液，反應槽主體內分別設有陽極和陰極，其特征在于所述的反應槽主體從橫截面來看分為三塊區域，分別為陰極區、陽極區、陰極區，不同區域之間設有過渡區，反應槽主體的外壁上固定有液位計。

3、進一步改進：所述的過渡區的兩邊通過隔板用于隔離陰極區和陽極區，隔板上部分為實體不透水、不透氣結構，下部分為鏤空網狀結構。

4、進一步改進：所述的鏤空網狀結構兩側設置親水過濾膜，所述親水過濾膜為親水超濾膜或親水微濾膜。

5、進一步改進：所述的陰極區和陽極區的頂部固定有密封墊片，密封墊片的頂部固定有蓋板，并且通過螺絲將蓋板與反應槽主體相固定。

6、進一步改進：蓋板的頂部設有圓孔，棒狀陽極和棒狀陰極穿過圓孔固定在陽極區和陰極區中間。

7、進一步改進：陰極區和陽極區的上部分別設有氫氣收集口和氧氣收集口，陰極區和陽極區的下部分別設有電解液循環進口。

8、進一步改進：棒狀陽極和棒狀陰極分別與外接的陽極電源和陰極電源相連接。

9、進一步改進：液位計的上端和下端分別設有上接口和下接口與反應槽主體相連接，液位計的中間有親水膜高度標記線。

10、最后：反應槽主體為圓柱體。

11、本實用新型的有益效果在于：

12、一、本實用新型的結構簡單可靠，通過親水膜將陰陽極反應區隔離開來，有利于不同氣體的分離收集的同時，亦不影響電解液中的離子傳遞，對氧化反應影響較小。

13、二、本實用新型在密封的陽極區和陰極區設置開放的過渡區，三個區域底部聯通，可使密封的反應區內產生的氣體單獨儲存，同時確保反應區內部氣體的壓力過大；在過渡區上方設置電解液循環進口，正常工作中，過渡區內的液位會高于陰極區和陽極區，即過渡區內的液體壓強大于兩側的反應區，有利于兩側反應區內部的氣體排出。

技術特征：

1.一種微弧氧化反應槽，包括反應槽主體、電解液，所述的反應槽主體內盛有電解液，反應槽主體內分別設有陽極和陰極，其特征在于所述的反應槽主體從橫截面來看分為三塊區域，分別為陰極區、陽極區、陰極區，不同區域之間設有過渡區，反應槽主體的外壁上固定有液位計。

2.根據權利要求1所述的一種微弧氧化反應槽，其特征在于所述的過渡區的兩邊通過隔板用于隔離陰極區和陽極區，隔板上部分為實體不透水、不透氣結構，下部分為鏤空網狀結構。

3.根據權利要求2所述的一種微弧氧化反應槽，其特征在于所述的鏤空網狀結構兩側設置親水過濾膜，所述親水過濾膜為親水超濾膜或親水微濾膜。

4.根據權利要求1所述的一種微弧氧化反應槽，其特征在于所述的陰極區和陽極區的頂部固定有密封墊片，密封墊片的頂部固定有蓋板，并且通過螺絲將蓋板與反應槽主體相固定。

5.根據權利要求4所述的一種微弧氧化反應槽，其特征在于蓋板的頂部設有圓孔，棒狀陽極和棒狀陰極穿過圓孔固定在陽極區和陰極區中間。

6.根據權利要求5所述的一種微弧氧化反應槽，其特征在于陰極區和陽極區的上部分別設有氫氣收集口和氧氣收集口，陰極區和陽極區的下部分別設有電解液循環進口。

7.根據權利要求5所述的一種微弧氧化反應槽，其特征在于棒狀陽極和棒狀陰極分別與外接的陽極電源和陰極電源相連接。

8.根據權利要求1所述的一種微弧氧化反應槽，其特征在于液位計的上端和下端分別設有上接口和下接口與反應槽主體相連接，液位計的中間有親水膜高度標記線。

9.根據權利要求1所述的一種微弧氧化反應槽，其特征在于所述的反應槽主體為圓柱體。

技術總結
一種微弧氧化反應槽，包括反應槽主體、電解液，所述的反應槽主體內盛有電解液，反應槽主體內分別設有陽極和陰極，其特征在于所述的反應槽主體從橫截面來看分為三塊區域，分別為陰極區、陽極區、陰極區，不同區域之間設有過渡區，反應槽主體的外壁上固定有液位計，實現微弧氧化反應過程陰陽極產生氣體的分離收集問題，進而提高微弧氧化技術的電能利用效率。

技術研發人員：王紅杰,唐緯虹,章鶯鶯,陳杰,王雯龍,寇亦非,劉凱,譚波,雷文娟
受保護的技術使用者：中國兵器科學研究院寧波分院
技術研發日：20240327
技術公布日：2025/4/28
