本技術涉及母線提升框架的，具體是涉及一種母線提升框架的下架。

背景技術：

1、電解鋁生產過程中，陽極炭塊會不斷損耗，而與陽極炭塊連為一體的陽極導桿的高度會隨著母線下移，這個操作是由母線提升框架完成的。當母線移至工藝下線位置時，需由母線提升裝置來夾緊固定陽極導桿，然后再利用陽極升降機構將母線提至工藝上線。在調整陽極導桿在母線上的相對位置時，首先通過母線提升裝置的下架的若干組陽極導桿夾具機構夾住與其相對應的陽極導桿，以防止陽極碳塊下落。

2、而現有的母線提升框架的下架的陽極夾具是通過彈簧將氣缸活塞桿向上推回，活塞桿推動陽極導桿夾具繞銷軸逆時針轉動，使陽極導桿夾具向上收緊，夾持住陽極導桿。該陽極夾具的開口與陽極導桿的間隙太小，陽極導桿不能快速套入陽極導桿夾具中。

3、現有一種擁抱式側向夾緊的陽極夾具包括上架和下架，下架上只安裝一個彈簧氣缸，彈簧氣缸通過第五連桿組、第二拉桿和第六連桿組件與第二夾緊壓條連接，當陽極夾具的上架氣缸通氣時，抱緊彈簧受上架氣缸作用壓縮，通過第二拉桿使下架張開一定角度，提升框架兩側的陽極夾具呈八字狀張開；當上架氣缸斷氣時，下架則下落合攏。該陽極夾具的第六連桿組件在夾持陽極時需要承受很大的力，使得第六連桿組件容易損壞。

技術實現思路

1、本實用新型的第一目的是提供一種減小組件受力的母線提升框架的下架。

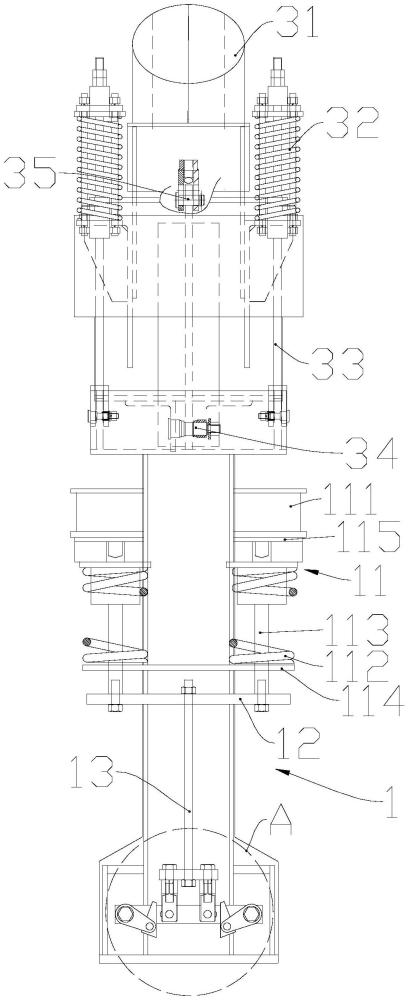

2、為了實現上述的第一目的，本實用新型提供的母線提升框架的下架，包括：架體，架體固定有支撐板，支撐板上安裝有第三彈性部件和活塞氣缸，活塞氣缸設置于第三彈性部件上方；活塞氣缸的活塞桿穿過第三彈性部件與第一衡梁連接，第一衡梁與拉桿的第一端連接，拉桿的第二端與第二衡梁連接；第二衡梁的兩端分別設置有第一連接機構和第二連接機構，第一連接機構連接有第一搖臂，第二連接機構連接有第二搖臂；沿下架的對稱平面，第一連接機構位于下架的第一側，第二連接機構位于下架的第二側，與第一搖臂連接的第一轉軸位于下架的第二側，與第二搖臂連接的第二轉軸位于下架的第一側，第一轉軸上套設有第一偏心連接件，第二轉軸上套設有第二偏心連接件，第一偏心連接件與第一夾持體連接，第二偏心連接件與第二夾持體連接，第一夾持體與第二夾持體之間形成夾持口；第一夾持體與第一彈性部件的第一端連接，第一彈性部件的第二端與第一轉軸連接，第二夾持體與第二彈性部件的第一端連接，第二彈性部件的第二端與第二轉軸連接。

3、由上述方案可見，活塞氣缸充氣時，氣壓可推動活塞桿向下伸出，從而帶動拉桿向下移動。而拉桿向下移動時，使得第一搖臂和第二搖臂向下擺動，從而帶動第一轉軸和第二轉軸旋轉，從而帶動第一偏心連接件和第二偏心連接件旋轉，從而帶動第一夾持體和第二夾持體向外移動，使得夾持口打開。當活塞氣缸泄氣時，第三彈性部件將活塞桿向上推回，活塞桿帶動拉桿向上移動，使得第一搖臂和第二搖臂向上擺動，從而帶動第一轉軸和第二轉軸旋轉，帶動第一偏心連接件和第二偏心連接件旋轉，從而帶動第一夾持體和第二夾持體向內移動，使得夾持口收窄。由于第一彈性部件與第一夾持體連接，第二彈性部件與第二夾持體連接，從而使得第一夾持體上的夾持面和第二夾持體的夾持面保持豎直。由于第一搖臂與位于下架的第一側的第一連接機構連接，并且與位于下架第二側的第一轉軸連接，而第二搖臂與并且與位于下架第二側的第二連接機構連接，并且與位于下架第一側的第二轉軸連接，該連接方式可以延長第一搖臂和第二搖臂的長度，從而減小第一搖臂和第二搖臂的受力，使得第一搖臂和第二搖臂不應由于受力過大而損壞，延長第一搖臂和第二搖臂的使用壽命。

4、進一步的方案中，第三彈性部件與活塞氣缸的數量均為二個，第三彈性部件與活塞氣缸設置于支撐板的兩端。

5、由此可見，兩個活塞氣缸和兩個第三彈性部件可調節拉桿向下移動的位置，從而調整夾持口的位置。

6、進一步的方案中，第三彈性部件與活塞氣缸之間設置有壓板，壓板與活塞桿的第一端連接，活塞桿的第二端與第二衡梁連接。

7、由此可見，活塞桿向下移動時，可通過壓板帶動第三彈性部件壓縮。

8、進一步的方案中，第一衡梁的第一端與第二端均連接有一個活塞桿，第一衡梁的中部與拉桿的第一端連接。

9、由此可見，第一衡梁的兩端與活塞桿連接，第一衡梁可平衡兩個活塞氣缸所施加的力。

10、進一步的方案中，第一搖臂的第一端設置有第一長條孔，第一搖臂的第二端設置有第一方形孔；第一長條孔與第一連接機構連接，第一方形孔與第一轉軸連接。

11、更進一步的方案中，第二搖臂的第一端設置有第二長條孔，第二搖臂的第二端設置有第二方形孔；第二長條孔與第二連接機構連接，第二方形孔與第二轉軸連接。

12、由此可見，長條孔可以使得搖臂向下或向上擺動時不被連接機構的連接部位卡住，方形孔可帶動轉軸轉動。

13、進一步的方案中，第一夾持體設置有第一夾持面，第一夾持面沿豎直方向設置；第二夾持體設置有第二夾持面，第二夾持面沿豎直方向設置。

14、由此可見，第一夾持面和第二夾持面通過第一彈性部件和第二彈性部件豎直設置，從而使得第一夾持面和第二夾持面可更好的夾持陽極導桿。

15、進一步的方案中，第一偏心連接件與第一夾持體通過第一銷軸連接；第二偏心連接件與第二夾持體通過第二銷軸連接。

16、由此可見，通過銷軸帶動夾持體移動，夾持體可沿銷軸活動。

17、為了實現上述的第二目的，本實用新型提供的母線提升框架，包括上述的母線提升框架的下架。

技術特征：

1.一種母線提升框架的下架，包括：架體，所述架體固定有支撐板，所述支撐板上安裝有第三彈性部件和活塞氣缸，所述活塞氣缸設置于第三彈性部件上方；

2.根據權利要求1所述的母線提升框架的下架，其特征在于：

3.根據權利要求2所述的母線提升框架的下架，其特征在于：

4.根據權利要求3所述的母線提升框架的下架，其特征在于：

5.根據權利要求1至4任一項所述的母線提升框架的下架，其特征在于：

6.根據權利要求1至4任一項所述的母線提升框架的下架，其特征在于：

7.根據權利要求6所述的母線提升框架的下架，其特征在于：

8.根據權利要求1至4任一項所述的母線提升框架的下架，其特征在于：

9.母線提升框架，其特征在于，包括權利要求1至8任一項所述的母線提升框架的下架。

技術總結
本技術提供一種母線提升框架及其下架，該下架包括：架體，架體固定有支撐板，支撐板上安裝有第三彈性部件和活塞氣缸；活塞桿穿過第三彈性部件與第一衡梁連接，第一衡梁與拉桿連接，拉桿與第二衡梁連接；第二衡梁設置有第一連接機構和第二連接機構，第一連接機構連接第一搖臂，第二連接機構連接第二搖臂；第一連接結構位于下架的第一側，第二連接結構位于下架的第二側，第一轉軸位于下架的第二側，第二轉軸位于下架的第一側，第一偏心連接件與第一夾持體連接，第二偏心連接件與第二夾持體連接，第一夾持體與第二夾持體之間形成夾持口。該下架可從而減小搖臂的受力，使得搖臂不應由于受力過大而損壞，延長搖臂的使用壽命。

技術研發人員：周希棟,吳玉成,田穎,張成田
受保護的技術使用者：珠海盛田實業有限公司
技術研發日：20240403
技術公布日：2025/4/28
