本發明涉及電鍍，更具體地說，是涉及一種電鍍掛具。

背景技術：

1、在一些金屬工件(如帶內孔的連接器母頭或其他各種帶內腔或內孔的管材)的加工中，往往需要在其表面進行電鍍，以滿足相應的導電性能需要。

2、在目前的電鍍工藝中，可以通過掛具將待電鍍工件放置到電鍍槽進行電鍍，普通的掛具只有一個負極(即陰極)，接線時，電源的負極可以與掛具的負極相連接，電源的正極可以與電鍍槽的正極(即陽極)相連接，在電鍍過程中，離子的流動方向和時間受單一的正負兩極的方向和距離限制，會造成離子在工件的外表面及內孔表面不均，導致工件的內外鍍層膜厚不均，難以控制內外鍍層的膜厚比例。

技術實現思路

1、本發明的目的在于克服現有技術中的上述缺陷，提供一種可輔助工件進行內外膜厚精準控制的電鍍作業的電鍍掛具。

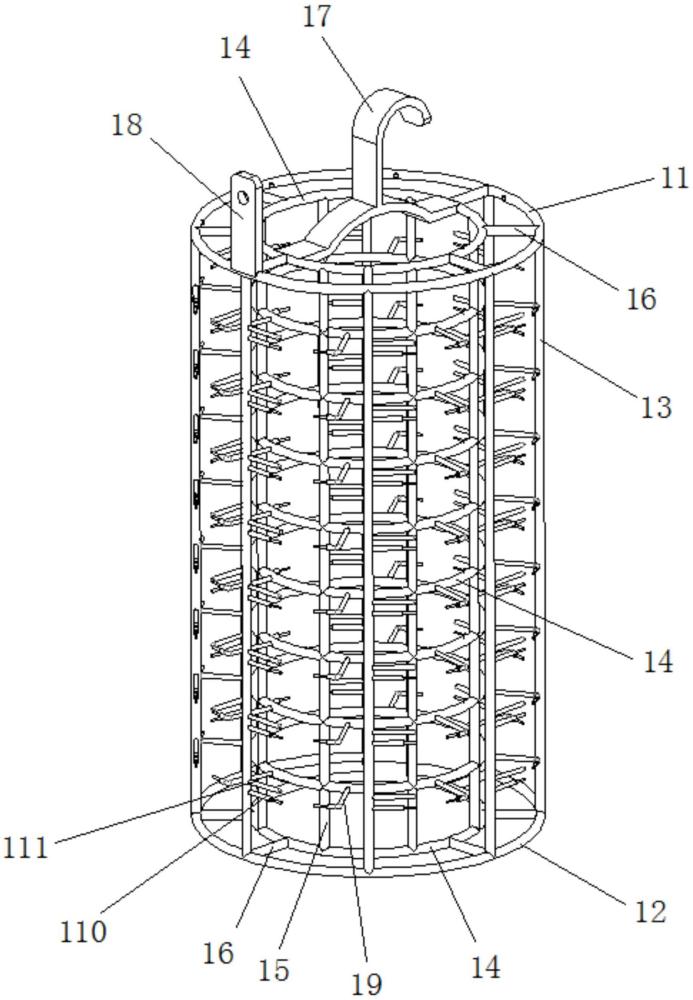

2、為實現上述目的，本發明提供了一種電鍍掛具，包括頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱、負極接電掛鉤、輔助正極接電件、主負極、輔助正極和絕緣掛條，所述底部外圈位于頂部外圈的下方并通過若干條均勻布置的外圈立柱與頂部外圈相連接，所述底部外圈和頂部外圈均位于內圈的外部，所述內圈設有若干個并從上往下依次間隔排列，所有內圈均通過均勻布置的內圈立柱相連接，所述頂部外圈通過絕緣連接柱與位于頂部的內圈相連接，所述底部外圈通過絕緣連接柱與位于底部的內圈相連接，所述負極接電掛鉤安裝在位于頂部的內圈上，所述輔助正極接電件安裝在頂部外圈上，所述輔助正極和絕緣掛條分別安裝在每根外圈立柱的同一側，所述主負極均勻地安裝在內圈的外緣，每個主負極的末端分別延伸至相應的輔助正極和絕緣掛條的末端一側。

3、作為優選的，所述絕緣連接柱設置為陶瓷棒。

4、作為優選的，所述頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱和絕緣掛條的外部均設有絕緣樹脂。

5、作為優選的，所述主負極的末端裸露且其余外部位置均設有絕緣樹脂。

6、作為優選的，所述輔助正極的末端裸露且其余外部位置均設有絕緣樹脂。

7、作為優選的，所述絕緣樹脂設置為環氧樹脂。

8、作為優選的，所述輔助正極和絕緣掛條互相平行，所述主負極設置成l形結構。

9、作為優選的，所述輔助正極上預先電鍍有與電鍍工件的鍍層材質相同的金屬。

10、與現有技術相比，本發明的有益效果在于：

11、1、本發明的掛具采用籠掛式結構，設有頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱、負極接電掛鉤、輔助正極接電件、主負極、輔助正極和絕緣掛條，待電鍍工件能夠掛接在絕緣掛條上，輔助正極能夠伸入到工件的內孔中且不與待電鍍工件相接觸，主負極能夠與工件接觸，當掛具分別與主控電源和輔助電源接電時，主負極能夠?qū)﹄婂儾劾锏碾x子起作用，使電鍍槽內的金屬電鍍材料電鍍在工件的外表面和內孔表面上，輔助正極能夠加速離子還原到工件的內孔表面，該掛具可輔助工件進行內外膜厚精準控制的電鍍作業。

12、2、本發明的主負極與輔助正極均集成在一個掛具上，但兩者之間采用巧妙的絕緣設計，其可以避免同一個掛具上的正負兩極短路。

技術特征：

1.一種電鍍掛具，其特征在于：包括頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱、負極接電掛鉤、輔助正極接電件、主負極、輔助正極和絕緣掛條，所述底部外圈位于頂部外圈的下方并通過若干條均勻布置的外圈立柱與頂部外圈相連接，所述底部外圈和頂部外圈均位于內圈的外部，所述內圈設有若干個并從上往下依次間隔排列，所有內圈均通過均勻布置的內圈立柱相連接，所述頂部外圈通過絕緣連接柱與位于頂部的內圈相連接，所述底部外圈通過絕緣連接柱與位于底部的內圈相連接，所述負極接電掛鉤安裝在位于頂部的內圈上，所述輔助正極接電件安裝在頂部外圈上，所述輔助正極和絕緣掛條分別安裝在每根外圈立柱的同一側，所述主負極均勻地安裝在內圈的外緣，每個主負極的末端分別延伸至相應的輔助正極和絕緣掛條的末端一側。

2.根據權利要求1所述的電鍍掛具，其特征在于：所述絕緣連接柱設置為陶瓷棒。

3.根據權利要求1所述的電鍍掛具，其特征在于：所述頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱和絕緣掛條的外部均設有絕緣樹脂。

4.根據權利要求1所述的電鍍掛具，其特征在于：所述主負極的末端裸露且其余外部位置均設有絕緣樹脂。

5.根據權利要求1所述的電鍍掛具，其特征在于：所述輔助正極的末端裸露且其余外部位置均設有絕緣樹脂。

6.根據權利要求1或4或5所述的電鍍掛具，其特征在于：所述絕緣樹脂設置為環氧樹脂。

7.根據權利要求1所述的電鍍掛具，其特征在于：所述輔助正極和絕緣掛條互相平行，所述主負極設置成l形結構。

8.根據權利要求1所述的電鍍掛具，其特征在于：所述輔助正極上預先電鍍有與電鍍工件的鍍層材質相同的金屬。

技術總結
本發明公開了一種電鍍掛具，包括頂部外圈、底部外圈、外圈立柱、內圈、內圈立柱、絕緣連接柱、負極接電掛鉤、輔助正極接電件、主負極、輔助正極和絕緣掛條，本發明的掛具采用籠掛式結構，當掛具分別與主控電源和輔助電源接電時，主負極能夠?qū)﹄婂儾劾锏碾x子起作用，使電鍍槽內的金屬電鍍材料電鍍在工件的外表面和內孔表面上，輔助正極能夠加速離子還原到工件的內孔表面，該掛具可輔助工件進行內外膜厚精準控制的電鍍作業。此外，本發明的主負極與輔助正極均集成在一個掛具上，但兩者之間采用巧妙的絕緣設計，其可以避免同一個掛具上的正負兩極短路。

技術研發人員：謝仁鋒,謝林江,謝敏鋒
受保護的技術使用者：東莞市萬連實業有限公司
技術研發日：
技術公布日：2025/4/24
