本發明涉及集輸設備技術領域，具體是一種節能循環加熱石油集輸裝置。

背景技術：

石油，地質勘探的主要對象之一，是一種粘稠的、深褐色液體，被稱為“工業的血液”。地殼上層部分地區有石油儲存，主要成分是各種烷烴、環烷烴、芳香烴的混合物。石油的成油機理有生物沉積變油和石化油兩種學說，前者較廣為接受，認為石油是古代海洋或湖泊中的生物經過漫長的演化形成，屬于生物沉積變油，不可再生；后者認為石油是由地殼內本身的碳生成，與生物無關，可再生。石油主要被用來作為燃油和汽油，也是許多化學工業產品，如溶液、化肥、殺蟲劑和塑料等的原料。

石油和天然氣由油井流到地面以后，又如何把他們從一口口油井上集中起來，并把油和氣分離開來，再經過初步加工成為合格的原油和天然氣分別儲存起來或者輸送到煉油廠，這就是通常稱之為“油田集輸技術”和“油田地面建設工程”。現在的石油集輸裝置大多采用煤炭加熱，不夠環保，并且在分離過程中需要大量的熱量，但是現在的技術裝置很大一部分的熱量不能夠充分利用，不僅浪費了資源，而且會出現分離不徹底的情況；另外，現有的石油開采中含水量大大增加，而且夾雜著天然氣，這樣在分離的過程中容易出現分離不干凈的情況，另一方面，由于分離器結構較大，加熱裝置往往設置在底部，這樣就會造成上下溫差加大，間接的對石油分離產生一定的影響。

技術實現要素：

本發明的目的在于提供一種節能循環加熱石油集輸裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種節能循環加熱石油集輸裝置，包括分離罐、儲油罐、熱回收罐和儲氣罐，所述分離罐的內側中部設有攪拌軸，攪拌軸的上端從分離罐的頂部轉動穿出，所述分離罐的內側外圈設有多個柱形電加熱管，柱形電加熱管的上下兩端均設有用于對柱形電加熱管進行支撐固定的支撐架，兩個支撐架之間于攪拌軸上水平設有多個攪拌桿，攪拌桿的端部安裝有攪拌葉，所述分離罐的內側頂部設有集氣盤，集氣盤的中部與攪拌軸固定連接，集氣盤的外圈通過軸承與分離罐內壁轉動連接，所述集氣盤的下側還設有若干集氣孔，所述分離罐的內側底部設有節能灶，所述分離罐的中部還套設有保溫套，所述分離罐的頂部于攪拌軸上設有帶輪，帶輪通過傳動帶與驅動機構連接，驅動機構固定設于分離罐的頂部，所述攪拌軸的上端通過旋轉接頭與排氣管道連接，所述排氣管道通過旋轉接頭和攪拌軸與集氣盤下側設置的若干集氣孔導通連接，所述排氣管道上設有過濾裝置，所述排氣管道的另一端連接于儲氣罐的頂部，所述儲氣罐的底部設有連接管道，連接管道的另一端連接于分離罐的底部并與分離罐內的節能灶連接，所述熱回收罐通過回收管道與分離罐連接，熱回收罐內設有板式換熱器，所述儲油罐通過出油管與分離罐連接，所述分離罐和保溫套上還設有進風支管，進風支管的另一端連接于鼓風機的出風口上。

作為優選，所述柱形電加熱管的頂部于支撐架上設置有不銹鋼濾網包裹的除濕粉末。

作為優選，所述攪拌葉呈弧形狀結構。

作為優選，所述連接管道上設有儲氣控制閥。

作為優選，所述出油管上設有儲油控制閥。

與現有技術相比，本發明的有益效果是：通過控制儲氣控制閥打開，儲氣罐通過連接管道將天然氣輸送到節能灶，控制節能灶正常工作，節能灶在分離罐內產生大量的熱量，控制鼓風機進行工作，鼓風機將分離罐內的熱量均勻分布，通過驅動機構工作帶動攪拌軸轉動，可通過攪拌葉和攪拌桿轉動進行均勻攪拌，通過柱形電加熱管可進行輔助電加熱，加熱至石油原液中混有水沸騰，通過除濕粉末除去沸騰脫離的水氣，通過集氣盤可用于進行天然氣收集，并通過排氣管道上的過濾裝置過濾后用儲氣罐回收，通過熱回收罐內的板式換熱器進行液-液或液-汽進行熱交換，將熱能回收，通過儲油罐可用于石油回收。綜上所述，該裝置結構穩定，設計合理，節能環保，自動化程度高，在分離罐排除或回收石油原液中的天然氣，且熱能得到回收。

附圖說明

圖1為本發明的結構示意圖。

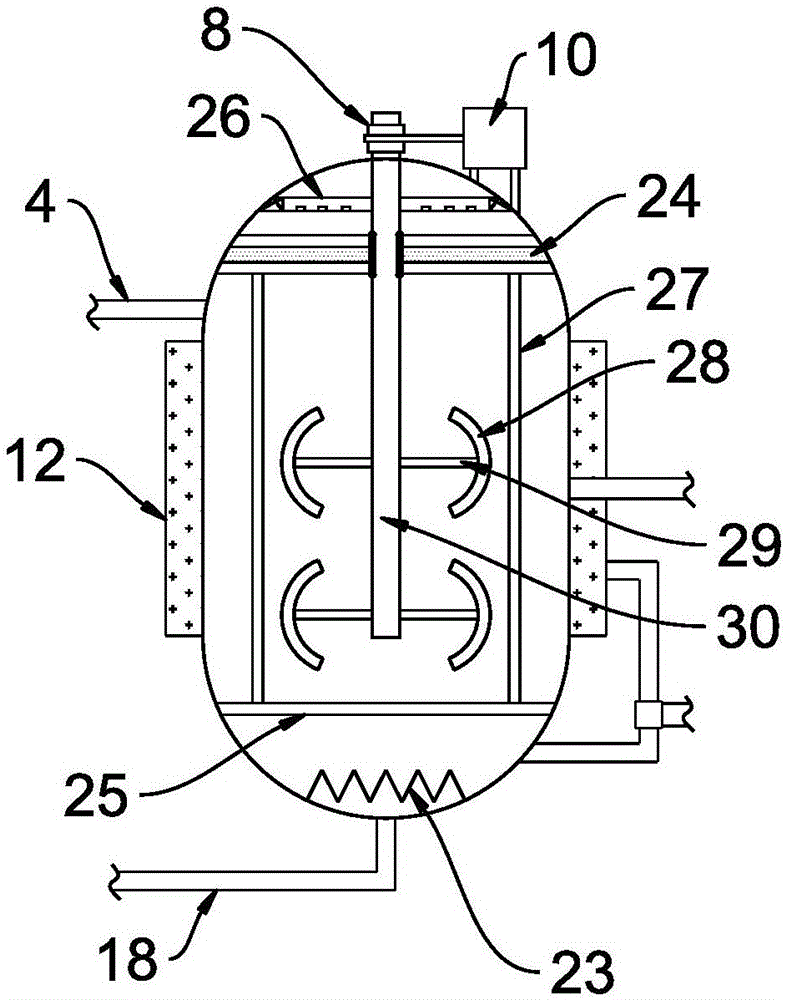

圖2為本發明中分離罐的內部結構示意圖。

圖中：1-手動操作按鈕，2-操作面板，3-電控中心，4-回收管道，5-排氣管道，6-過濾裝置，7-旋轉接頭，8-帶輪，9-傳動帶，10-驅動機構，11-分離罐，12-保溫套，13-儲油控制閥，14-出油管，15-儲油罐，16-鼓風機，17-進風支管，18-連接管道，19-熱回收罐，20-儲氣控制閥，21-板式換熱器，22-儲氣罐，23-節能灶，24-除濕粉末，25-支撐架，26-集氣盤，27-柱形電加熱管，28-攪拌葉，29-攪拌桿，30-攪拌軸。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～2，本發明實施例中，一種節能循環加熱石油集輸裝置，包括分離罐11、儲油罐15、熱回收罐19和儲氣罐22，所述分離罐11的內側中部設有攪拌軸30，攪拌軸30的上端從分離罐11的頂部轉動穿出，所述分離罐11的內側外圈設有多個柱形電加熱管27，柱形電加熱管27的上下兩端均設有用于對柱形電加熱管27進行支撐固定的支撐架25，所述柱形電加熱管27的頂部于支撐架25上設置有不銹鋼濾網包裹的除濕粉末24，兩個支撐架25之間于攪拌軸30上水平設有多個攪拌桿29，攪拌桿29的端部安裝有攪拌葉28，且攪拌葉28呈弧形狀結構，通過攪拌桿29和攪拌葉28轉動，可起到均勻攪拌的作用，所述分離罐11的內側頂部設有集氣盤26，集氣盤26的中部與攪拌軸30固定連接，集氣盤26的外圈通過軸承與分離罐11內壁轉動連接，所述集氣盤26的下側還設有若干集氣孔，所述分離罐11的內側底部設有節能灶23，所述分離罐11的中部還套設有保溫套12，通過保溫套12起到保溫的作用。

所述分離罐11的頂部于攪拌軸30上設有帶輪8，帶輪8通過傳動帶9與驅動機構10連接，驅動機構10固定設于分離罐11的頂部，通過分離罐11可帶動攪拌軸30轉動，所述攪拌軸30的上端通過旋轉接頭7與排氣管道5連接，所述排氣管道5通過旋轉接頭7和攪拌軸30與集氣盤26下側設置的若干集氣孔導通連接，所述排氣管道5上設有過濾裝置6，通過過濾裝置6可進行過濾，所述排氣管道5的另一端連接于儲氣罐22的頂部，所述儲氣罐22的底部設有連接管道18，連接管道18上設有儲氣控制閥20，連接管道18的另一端連接于分離罐11的底部并與分離罐11內的節能灶23連接，通過儲氣罐22用于集氣。

所述熱回收罐19通過回收管道4與分離罐11連接，熱回收罐19內設有板式換熱器21，所述儲油罐15通過出油管14與分離罐11連接，且出油管14上設有儲油控制閥13，所述分離罐11和保溫套12上還設有進風支管17，進風支管17的另一端連接于鼓風機16的出風口上。

該節能循環加熱石油集輸裝置，還包括電控中心3，電控中心3通過信號線路與分離罐11和熱回收罐19上的各部件相連，所述電控中心3采用PLC電控設計和手動操作雙工作回路，電控中心3前面板封裝有操作面板2和手動操作按鈕1，其中手動操作按鈕1通過信號線路直接接入控制端。

工作時，通過電控中心3控制儲氣控制閥20打開，儲氣罐22通過連接管道18將天然氣輸送到節能灶23，電控中心3控制節能灶23正常工作，節能灶23在分離罐11內產生大量的熱量，電控中心3控制鼓風機16進行工作，鼓風機16將分離罐11內的熱量均勻分布，通過驅動機構10工作帶動攪拌軸30轉動，可通過攪拌葉28和攪拌桿29轉動進行均勻攪拌，通過柱形電加熱管27可進行輔助電加熱，加熱至石油原液中混有水沸騰，通過除濕粉末24除去沸騰脫離的水氣，通過集氣盤26可用于進行天然氣收集，并通過排氣管道5上的過濾裝置6過濾后用儲氣罐22回收，通過熱回收罐19內的板式換熱器21進行液-液或液-汽進行熱交換，將熱能回收，通過儲油罐15可用于石油回收。

以上的僅是本發明的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本發明構思的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。
