本實用新型屬于隧洞工程技術領域，具體涉及一種隧洞混凝土底板及矮邊墻澆筑后底板平整度處理裝置。

背景技術：

目前，隧洞工程混凝土施工中，多數工程都采用分底板和邊頂兩次澆筑，且以先澆筑底板、再澆筑邊頂?shù)氖┕ろ樞驗橹鳎装鍧仓耐瑫r(shí)澆筑高40cm~60cm高的矮邊墻，以便于邊頂拱側模和小邊墻的搭接。在以往的施工中，直接采用普通P4015模板作為矮邊墻的吊腳模板，因?yàn)槠胀０搴穸葍H有6cm，在澆筑過程中，由于矮邊墻存在一定高度，在振搗過程中模板側邊會出現一定的混凝土堆積，影響抹面，而且在矮邊墻模板拆除以后，矮邊墻模板厚度6cm范圍的底板由于無法抹面，會導致邊墻側20cm范圍內的底板凹凸不平，影響工程質量，必須進行打磨修補，修補成本較高且外觀質量差。

技術實現要素：

本實用新型的目的是克服傳統的施工方法容易產生質量缺陷、進行缺陷修補成本較高的弊端，提供一種有利于混凝土底板抹面施工質量控制的隧洞混凝土矮邊墻模板裝置。

本實用新型的技術方案是：一種隧洞混凝土底板及矮邊墻澆筑模板裝置，包括兩塊模板A、B，所述的兩塊模板A、B的一端頭為45°角，并將模板A和模板B在45°角用螺栓連接組裝后形成L型組合模板，置于隧洞混凝土底板及矮邊墻的澆筑工序中。

模板組裝完成后利用內置式拉桿模板加固件進行整體加固。

本實用新型將洞室底板及小邊墻單獨的普通P4015鋼模調整為可拆卸的組合鋼模，增加底板蓋模的覆蓋面積，確保矮邊墻混凝土澆筑過程中，模板側面混凝土不出現堆積，同時將模板作為可拆卸模板，在混凝土初凝后，拆除底板上的蓋模，人工對底板面進行抹面。其特征在于兩塊模板采用螺栓連接，混凝土初凝后可拆卸、可抹面。

在底板混凝土和矮邊墻混凝土澆筑過程中，由于L型模板的作用，矮邊墻混凝土可正常振搗，而且底板面上不會由于邊墻振搗而出現底板混凝土凸起現象。

附圖說明

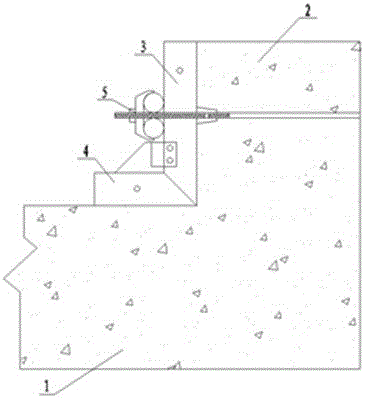

圖1為本實用新型的澆筑模板裝置結構示意圖。

圖2為本實用新型的澆筑模板裝置拆除模板A后的操作示意圖。

圖3為本實用新型的澆筑模板裝置結構示意立體圖。

圖中：1－底板混凝土，2－矮邊墻混凝土，3－模板B，4－模板A，5－模板加固件，6－螺栓，7-螺栓連接座，8-螺栓連接片，9-固定塊。

具體實施方式

如圖所示，本實用新型的隧洞混凝土底板及矮邊墻澆筑模板裝置，包括兩塊模板A、B（4、3），所述的兩塊模板A、B的一端頭為45°角，并將模板A4和模板B3在45°角用螺栓6連接組裝后形成L型組合模板，置于隧洞混凝土底板及矮邊墻的澆筑工序中。模板組裝完成后利用內置式拉桿模板加固件5進行整體加固。

所述的模板A上有多個螺栓連接座7，對應地，模板B上也設有多個螺栓連接片8。

在模板A和模板B在45°角連接處設置了一個固定塊9。

混凝土達到初凝時，在保持模板B不受擾動的基礎上即可將模板A拆除，對底板混凝土靠近邊墻處的30cm范圍進行抹面處理。隧洞底板及矮邊墻混凝土采用本的實用新型澆筑可一次成型，且有效消除了底板與矮邊墻交角處混凝土的質量缺陷。
