本發明屬于自然資源開發、煤炭地下氣化技術領域，具體涉及一種穩定煤炭地下氣化燃控區的系統和方法。

背景技術：

煤炭地下氣化技術是一種將埋藏在地下的煤炭進行直接的、有控制的燃燒，通過煤的熱作用及化學作用，產生可燃?xì)怏w的過程。煤炭地下氣化變傳統的物理采煤為化學采煤，代替?zhèn)鹘y(tǒng)的建井、采煤、地面氣化過程，具有安全性好、投資少、效益高、污染少等優點。

為了大規模的開采地下煤炭，就需要對氣化爐進行很好的設計。目前最常用的就是條狀開采，其基本設計為：有多個進氣孔；一條氣化通道和一個出氣孔組成。氣化劑漸次通過進氣孔進入氣化通道中，與氣化通道表面的煤發生反應。隨著反應的不斷進行，形成的燃空區會越來越大。越來越大的燃空區儲存了越來越多的氣體在地下。為了維持地下氣化爐的正常出氣，使反應產生的氣體能通過出氣孔出來地面，就必須使進入氣化爐的氣化劑流量越來越大。但是在生產中配置的輸送氣化劑的設備能力不可能無限變大，從而導致氣化爐無法正常運行。

技術實現要素：

本發明的目的在于提出一種穩定煤炭地下氣化燃空區的系統和方法，通過漸次填充燃空區，使燃空區的體積相對穩定，保證氣化反應始終在一個體積相對固定的區域內，利于設備的有效利用，使地下氣化工藝長周期穩定運行。

為達此目的，本發明采用以下技術方案：

一種穩定煤炭地下氣化燃空區的系統，包括：變壓填充裝置和采氣化爐；

其中采氣化爐含有：n個進氣孔，其中n為大于等于1的任意自然數；氣化通道，所述氣化通道位于采氣化爐的頂板和底板之間的煤層中；出氣孔；所述進氣孔和出氣孔均與氣化通道相連通；

變壓填充裝置包括常壓斗、變壓斗、放空閥、第一閥門；所述常壓斗用于存放填充物料，所述填充物料用于填充燃空區；所述常壓斗通過管路與變壓斗連通，所述變壓斗內部的壓強可以通過其上設置的放空閥進行調節，所述變壓斗通過管路與進氣孔連接，在上述連接的管路上設置有第一閥門；

所述進氣孔還與用于輸入氣化劑的輸入管路連通，所述輸入管路上具有第二閥門；所述出氣孔的出口處設置有出氣管路。

作為優選實施例，所述進氣孔的數量為多個，所述多個進氣孔在沿著所述氣化通道的方向上距離所述出氣孔由遠到近順序排列。

作為優選實施例，所述氣化劑輸入管路上設置有氣化劑流量檢測裝置，用于檢測氣化劑的輸入量。

作為優選實施例，在所述出氣管路上設置有氣體檢測裝置，所述氣體檢測裝置為：組分分析儀、壓力檢測裝置、流量監測裝置、溫度監測裝置中的一個或多個。

一種穩定煤炭地下氣化燃空區的方法，包括：a)確定煤炭地下氣化爐燃空區的體積；b)填充煤炭地下氣化爐燃空區。

作為優選實施例，其中步驟b)包括:

b1)確定煤炭地下氣化爐燃空區填充井口；

b2)安裝變壓填充裝置；

b3)確定煤炭地下氣化爐燃空區填充量；

b4)確定燃空區填充速率。

作為優選實施例，其中b3)包括:

b31)燃空區充填物高溫固化試驗；

b32)確定燃空區充填物體積與受熱固化后的體積比。

作為優選實施例，其中b4)包括:

b41)確定填充時間；

b42)根據確定的燃空區填充量求出燃空區填充速率。

作為優選實施例，其中a)包括：

a1)確定煤炭地下氣化爐出氣孔產生煤氣量；

a2)檢測煤炭地下氣化爐出氣孔煤氣組分；

a3)確定煤炭地下氣化反應區已燃燒煤量；

a4)確定煤炭地下氣化反應區已燃燒煤體積；

a5)確定煤炭地下氣化反應區燃燒后灰密度。

作為優選實施例，其中a1)包括：流量檢測中可以為任意兩個時刻的流量差。

作為優選實施例，其中a2)包括：出口煤氣中二氧化碳的體積含量百分比檢測、一氧化碳的體積含量百分比檢測、甲烷的體積百分比檢測。

作為優選實施例，其中a5)包括：

a51)煤炭地下氣化反應區煤試驗燃燒；

a52)標定量煤炭地下氣化反應區煤試驗燃燒后體積；

a53)獲得煤炭地下氣化反應區煤試驗燃燒灰密度。

本發明公布的穩定煤炭地下氣化燃空區的系統和方法，通過合適的條件判斷燃空區充填的時間，根據燃空區的大小確定填充物的體積，通過控制變壓填充裝置出口閥門將填充物有控制的填充到燃空區，從而使燃空區的體積始終保持在設定范圍之內，有利于煤炭地下氣化設備的正常使用。

附圖說明

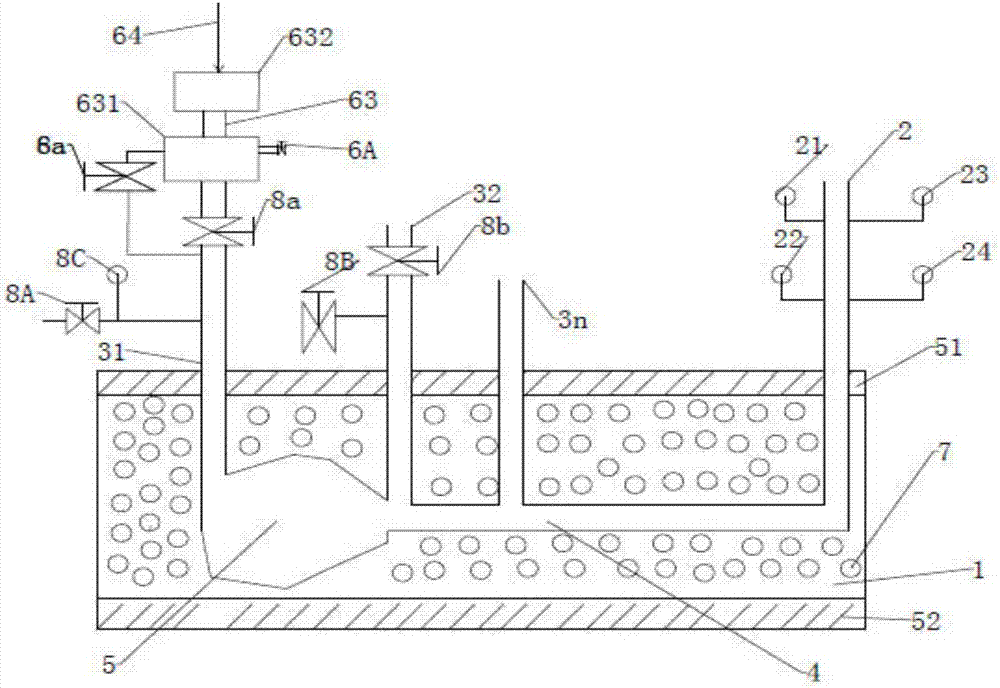

圖1是本發明所述的穩定煤炭地下氣化燃空區的系統的結構示意圖。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。這里需要特別說明的是本發明說明書所列的實施例和附圖僅是為了說明問題方便給出的示例性實施方式，附圖僅是示例性的結構示意圖，其不得解釋成為是本發明的唯一正確實施方式，亦不得解釋成為是對本發明的限制。

在條采氣化爐工藝過程中，燃空區會越燒越大，造成地下儲存的氣體越來越多，亦即反應產生的氣體越來越多留在地下而無法及時通過出氣孔輸送到地面，造成了原設計輸送氣化劑的設備能力跟不上，降低煤炭地下氣化爐的生產效率。因此，本發明提出了一種穩定煤炭地下氣化燃空區的方法，該方法通過確定燃空區體積，依靠變壓填充裝置將填充物填充到燃空區，實現對煤炭地下氣化燃空區的有效充填，使燃空區的體積保持在設定范圍之內，利于煤炭地下氣化工藝的穩定運行。

在本發明中，術語“燃空區”應當理解為煤炭地下氣化工藝燃燒后留下的空腔。

圖1是所述的穩定煤炭地下氣化燃空區的系統的結構示意圖，所述系統包括：變壓填充裝置63和采氣化爐；

其中采氣化爐含有：若干個進氣孔31、32、33…3n，其中n為大于等于1的任意自然數；氣化通道4，所述氣化通道4的數量可以為一個，也可以為多個，所述氣化通道4位于采氣化爐的頂板51和底板52之間的煤層中；出氣孔2，所述出氣孔2的數量可以為一個，也可以為多個；所述進氣孔和出氣孔均與氣化通道4相連通；

變壓填充裝置63包括常壓斗632、變壓斗631、放空閥6a、第一閥門8a；所述常壓斗632用于存放填充物料，所述填充物料用于填充燃空氣；所述常壓斗632通過管路與變壓斗631連通，所述變壓斗631內部的壓強可以通過放空閥6a進行調節，所述放空閥6a為調節閥，所述變壓斗631通過管路與進氣孔31、32、33…3n連接，在上述連接的管路上設置有第一閥門8a、8b、8c…，所述第一閥門8a、8b、8c…為調節閥；

所述進氣孔31、32、33…3n還具有用于輸入氣化劑的輸入管路，所述輸入管路上具有第二閥門8a、8b…；在所述輸入管路上還可以設置有流量監測裝置8c；

所述出氣孔2的出口處設置有出氣管路，在所述出氣管路上設置有組分分析儀21、壓力檢測裝置22、流量監測裝置23、溫度監測裝置24，這里需要特別說明的是上述監測裝置并不是必須、唯一確定的，其可以根據對輸出的氣體的檢測需要設置不同數量、不同種類的檢測裝置。

下面詳細描述上述穩定煤炭地下氣化燃空區的系統的工作方式和采用所述系統穩定煤炭地下氣化燃空區的方法：

a)確定煤炭地下氣化爐燃空區體積；詳細確定過程如下：

在進行煤炭地下氣化區域取m01質量的煤炭樣品，檢測其體積為v01，根據公知可以得到煤炭密度r1＝m01/v01。將其送入化驗室化驗，可以得到煤炭的工分，其中灰含量設為u，c的含量為h。然后將全部樣品放入地上試驗爐內燃燒，燃燒完后得到灰，等灰冷卻后，稱量質量為m02，檢測體積為v02，根據公知可以得到地下氣化區域煤炭燃燒后灰的密度r2＝m02/v02。

在煤炭地下氣化運行時，氣化方向從進氣孔31、進氣孔32、…進氣孔3n往出氣孔2推進，氣化劑從通過安裝有第二閥門8a和流量檢測裝置8c的管道進入進氣孔31，到達氣化通道4后，氣化通道4表面的煤炭進行氣化反應，產出的氣體通過出氣孔2送到地面以上進行后續處理利用。在出氣孔2上安裝有組分分析儀21、壓力檢測裝置22、流量監測裝置23、溫度監測裝置24，其中組分分析儀21可以檢測出口煤氣中二氧化碳的體積含量百分比g1、一氧化碳的體積含量百分比g2、甲烷的體積含量百分比g3。

在燃空區的體積小于第一預定值的時候，氣化劑的進氣流量q1與出氣流量q2之間存在著如下關系(q2-q1)/q1在0與第二預定值之間，所述第二預定值大于0。所以填充燃空區，判斷所述第一預定值是比較關鍵的。

隨著氣化反應的進行，氣化方向從進氣孔31、進氣孔32、…進氣孔3n往出氣孔2推進，假設氣化劑已經從進氣孔32開始進入煤炭地下氣化爐。當q2小于q1且維持第一預定時間時，此時燃空區就是需要開始填充的時間，記從工藝開始運行時刻t1到此刻t2的出氣累計流量q2，進氣累計流量為q1。

需要填充的體積也就是燃空區的體積v，也就是燃燒煤的體積減去煤燃燒后灰的體積。可以采取這樣的方式確定：根據質量守恒定律，煤燃燒前后的c元素的質量是不變的。根據克拉伯龍方程基本原理，可以得到從t1到t2燃燒煤質量為m1＝q2*12*(g1+g2+g3)/(22.4*h)

由體積、密度和質量之間的關系可以得到從t1到t2的燃燒煤體積為v1＝m1/r1＝q2*12*(g1+g2+g3)/(22.4*h*r1)

其中：q2：t1到此刻t2的出氣累計流量

12：c的原子量

g1：二氧化碳在煤氣中體積含量百分比

g2：一氧化碳在煤氣中體積含量百分比

g3：甲烷在煤氣中體積含量百分比

h：c在煤炭地下氣化煤中的含量百分比

r1：煤炭地下氣化煤炭密度

煤的工分中，灰的占比為u，所以煤炭地下氣化煤從t1到t2燃燒后得到的灰的質量為m2＝m1*u＝q2*12*u*(g1+g2+g3)/(22.4*h)，而灰的密度為r2。根據體積、質量與密度之間的關系可以得到從t1到t2燃燒后得到的灰的體積v2＝m2/r2＝q2*12*u*(g1+g2+g3)/(22.4*h*r2)

至此可以得到燃空區的體積v＝v1-v2＝q2*12*(g1+g2+g3)/(22.4*h*r1)-q2*12*u*(g1+g2+g3)/(22.4*h*r2)。

b)填充煤炭地下氣化爐燃空區；詳細過程如下：

取體積v03的燃空區填充物，將其高溫凝固后測得的體積為v04，可以得出燃空區填充物填充前后的收縮比k＝v04/v03。

由于燃空區填充物的收縮比為k，所以需要的高溫固化填充物的體積v1為

v1＝v*k＝k*(q2*12*(g1+g2+g3)/(22.4*h*r1)-q2*12*u*(g1+g2+g3)/(22.4*h*r2))

可以得到填充速率v2為：

v2＝v*k/(t2-t1)＝(k*(q2*12*(g1+g2+g3)/(22.4*h*r1)-q2*12*u*(g1+g2+g3)/(22.4*h*r2)))/(t2-t1)。

在確定上述填充體積v1和填充速率v2后，案裝變壓填充裝置63到最初的進氣孔口，此處是進氣孔31。此時將填充物裝入632常壓斗中。

關閉進氣孔31的第二閥門8a，使氣化劑不再進入。打開變壓斗631的放空閥6a，使其壓力為0，則常壓斗632的填充物依靠重力落入變壓斗631中。后關閉變壓斗631的放空閥6a打開變壓斗631下方的第一閥門8a，使變壓斗631的壓力等于氣化爐的壓力，變壓斗631的填充物依靠重力落入燃空區。

通過第二閥門8a調節填充速率使在t1到t2的時間間隔內填充體積為v1的高溫固化填充物從而保證隨著工藝的正常進行保持燃空區體積的基本穩定。

需要引起注意的是，填充孔口的選擇是隨著氣化工藝不斷進行中的，從最先運行的進氣孔，次先運行的進氣孔……，以此類推。

本發明公布的穩定煤炭地下氣化燃空區的系統和方法，通過合適的條件判斷燃空區充填的時間，根據燃空區的大小確定填充物的體積，通過控制變壓填充裝置出口閥門將填充物有控制的填充到燃空區，從而使燃空區的體積始終保持在設定范圍之內，有利于煤炭地下氣化設備的正常使用。

雖然已參照幾個典型實施例描述了本發明，但應當理解，所用的術語是說明和示例性、而非限制性的術語。由于本發明能夠以多種形式具體實施而不脫離發明的精神或?qū)嵸|(zhì)，所以應當理解，上述實施例不限于任何前述的細節，而應在隨附權利要求所限定的精神和范圍內廣泛地解釋，因此落入權利要求或其等效范圍內的全部變化和改型都應為隨附權利要求所涵蓋。
