本發明涉及石油射孔技術領域，尤其涉及一種射孔雙向減震器。

背景技術：

射孔是石油勘探與開發系統工程中極其重要的一項技術，射孔完井是目前國內外使用最為廣泛的完井方法。射孔技術是指將射孔專用儀器設備輸送到井下預定位置，對準目的層引爆射孔器，聚能射孔彈被導爆索引爆后，爆轟波以7000-8000米/秒向前傳播，產生高壓沖擊波，從而穿透套管、水泥環進入地層，形成一個孔道，構成目的層至套管內連通的一項技術。目前國內外射孔技術大致分為以下幾方面：①以追求油氣產能為主要目的的高效射孔完井技術，如聚能射孔技術、復合射孔技術等；②以保護油氣層、完善和提高射孔完井效果為主要目的的射孔工藝技術，如負壓射孔工藝技術、動態負壓射孔工藝技術、超正壓射孔工藝技術、定方位射孔工藝技術等；③以提高作業效率為主要目的的一體化組合作業工藝，包括提高測試資料真實性的射孔與測試聯作工藝、射孔與酸化、射孔與壓裂等措施聯作工藝等，④以提高作業安全性和效果為主要目的的管柱安全性設計、施工優化設計、智能定向射孔、射孔施工過程監測和診斷等；⑤以恢復油氣井產能、延長使用壽命為目的的增產措施，如射爆聯作增產技術和爆燃壓裂增產技術等。而目前以提高作業效率為主要目的的一體化組合作業工藝測試聯作工藝技術用得最為廣泛，在射孔的同時進行地層測試,一次下井可以完成油管輸送射孔和地層測試兩項作業。同時由于測試在較理想的負壓或超正壓條件下同步進行,從而可以獲得在動態條件下的地層和流體的多種特性參數,因此在各大油田得到廣泛應用。由于射孔和測試是一體化作業，因此射孔管柱在下井的同時也帶下了一些精密的測試儀器以及必要的封隔器。當射孔管柱到達預定位置時，開始進行射孔作業，由于射孔時將產生強大的爆轟波，將對管柱產生強烈的震動，對測試儀器造成損壞，嚴重的會造成管柱的斷裂，造成嚴重的井下事故，最終無法準確地射孔與測試，對油田的生產造成損失。因此，為了避免上述情況的出現，需要在射孔管柱中連接減震器，以此來保護整個管柱的安全，確保射孔和測試的順利進行。

現有減震器大多是單一的彈簧或彈簧橡膠減震方式，該類減震器一般是單向減震，由于爆轟波發生時沖擊力大且動態變化，該類減震器在減震過程中的減震阻尼力無法相應變化，且爆轟波消失后，減震器下部管柱回落時減震器的減震一般是橡膠或彈簧等單一的減震方式，容易造成彈簧斷裂，從而影響減震器的減震效果。還有一種電磁減震器，該類減震器成本較高，且需要向井下下入電纜，增大了實施難度且減震效果不穩定。

由此，本發明人憑借多年從事相關行業的經驗與實踐，提出一種射孔雙向減震器，以克服現有技術的缺陷。

技術實現要素：

本發明的目的在于提供一種射孔雙向減震器，克服現有技術的不足，該減震器能實現對射孔管柱的雙向減震，吸收射孔時下部管柱震動能量，改善對射孔管柱的減震效果，提高施工安全性。

本發明的目的是這樣實現的，一種射孔雙向減震器，包括內腔軸向貫通的外套筒，所述外套筒的頂部密封固定連接有能與上部管柱密封連通的上接頭，所述外套筒的底部密封滑動套設有能與下部管柱密封連通的下接頭，所述外套筒內同軸套設有內腔軸向貫通的中心管，所述中心管的頂端能密封連接地固定于所述上接頭內，所述下接頭能密封滑動地套設于所述中心管的底端；所述下接頭的頂部抵靠連接有滑動套設于所述中心管上、且能上下伸縮雙向緩沖的橡膠彈簧組合減震單元，所述橡膠彈簧組合減震單元的頂部抵靠連接有能沿軸向雙向緩沖的液壓減震單元。

在本發明的一較佳實施方式中，所述液壓減震單元包括密封滑動套設在所述中心管上的橡膠封堵結構，所述橡膠彈簧組合減震單元的頂部與所述橡膠封堵結構的底部抵靠連接，所述橡膠封堵結構的外壁能密封滑動抵靠于所述外套筒的內壁上；所述橡膠封堵結構的頂部固定連接有向上延伸設置、且密封滑動套設于所述中心管上的活塞桿，所述活塞桿向上密封滑動穿設通過一密封固定套設于所述外套筒的內壁上的油封結構，所述活塞桿的頂部固定連接有密封滑動套設于所述中心管上的活塞閥結構，所述活塞閥結構的外壁能密封滑動抵靠于所述外套筒的內壁上，所述上接頭的下方呈軸向間隔地設置有密封固定套設于所述中心管上的頂閥結構，所述頂閥結構的外壁密封固定連接于所述外套筒的內壁上，所述上接頭與所述頂閥結構之間構成儲油腔，所述頂閥結構和所述活塞閥結構之間構成上阻尼油腔，所述活塞閥結構和所述油封結構之間構成下阻尼油腔，所述上阻尼油腔和所述下阻尼油腔內注有阻尼油，所述頂閥結構上設置有能連通所述儲油腔和所述上阻尼油腔的第一阻尼油通道，所述活塞閥結構上設置有能連通所述上阻尼油腔和所述下阻尼油腔的第二阻尼油通道。

在本發明的一較佳實施方式中，所述外套筒的側壁上、位于所述油封結構和所述橡膠封堵結構之間的位置設置有環形內凸部，所述中心管的側壁上、與所述環形內凸部相對的位置設置有環形外凸部，所述環形內凸部與所述環形外凸部之間構成橡膠封堵結構的環空縮徑部。

在本發明的一較佳實施方式中，所述活塞閥結構包括密封滑動套設于所述中心管上的活塞體，所述活塞體的外壁能密封滑動抵靠于所述外套筒的內壁上，所述活塞體上沿周向間隔設置多個所述第二阻尼油通道，所述活塞體的上方抵靠設置有滑動套設于所述中心管上的第一調節片，所述第一調節片的上方抵靠設置有滑動套設于所述中心管上的第一墊圈，所述第一墊圈的上方抵靠設置有套設于所述中心管上、且能將所述活塞閥結構軸向固定于所述活塞桿上方的上螺母；所述活塞體和所述活塞桿之間抵靠設置有滑動套設于所述中心管上的第二墊圈。

在本發明的一較佳實施方式中，所述活塞體上位于所述第二阻尼油通道的徑向內側設置有貫通的第一補充過油孔，所述活塞體和所述第一調節片之間抵靠設置有套設于所述中心管上、能覆蓋所述第一補充過油孔的且徑向外緣能被阻尼油頂?shù)稚下N的第一節流片，所述活塞體和所述第二墊圈之間抵靠設置有套設于所述中心管上、且徑向外緣能被阻尼油頂?shù)窒侣N的第二節流片。

在本發明的一較佳實施方式中，所述頂閥結構包括密封固定套設于所述中心管上的頂閥閥座，所述頂閥閥座的外壁密封固定連接于所述外套筒的內壁上，所述頂閥閥座上設置所述第一阻尼油通道，所述頂閥閥座的下方抵靠連接有套設于所述中心管上的通液片，所述頂閥閥座的上方抵靠設置有套設于所述中心管上的第二調節片，所述第二調節片的上方抵靠設置有套設于所述中心管上的第三墊圈，所述第三墊圈的上方抵靠設置有套設于所述中心管上、且能將所述第二調節片、所述第三墊圈軸向固定于所述頂閥閥座上方的固定環板。

在本發明的一較佳實施方式中，所述頂閥閥座上位于所述第一阻尼油通道的徑向內側設置有第二補充過油孔，所述頂閥閥座和所述第二調節片之間抵靠設置有套設于所述中心管上、且徑向外緣能被阻尼油頂?shù)稚下N的第三節流片。

在本發明的一較佳實施方式中，所述油封結構包括夾布y型油封圈，所述夾布y型油封圈的外壁密封固定套設于所述外套筒的內壁上，所述活塞桿向上密封滑動穿設通過所述夾布y型油封圈，所述夾布y型油封圈的下方抵靠連接有緩沖墊。

在本發明的一較佳實施方式中，所述橡膠彈簧組合減震單元包括套設于所述中心管上的多個緩沖彈簧和多個緩沖橡膠筒，多個所述緩沖彈簧和多個所述緩沖橡膠筒沿軸向交錯串接設置。

在本發明的一較佳實施方式中，所述下接頭的頂部固定連接有滑動套設于所述中心管上的滑動軸，所述滑動軸的頂端與所述橡膠彈簧組合減震單元的底部固定連接。

在本發明的一較佳實施方式中，所述滑動軸的外壁下部設置有直徑增大的環形臺階部，所述外套筒的內壁上位于所述環形臺階部的上方、與所述環形臺階部呈第一間隔地設置有上剪切銷釘，所述外套筒的內壁上位于所述環形臺階部的下方、與所述環形臺階部呈第二間隔地設置有下剪切銷釘，所述環形臺階部能移動切斷所述上剪切銷釘和所述下剪切銷釘。

在本發明的一較佳實施方式中，所述滑動軸的外壁上設置有第一彈性簧片組，所述外套筒的內壁上設置有能與所述第一彈性簧片組沿徑向彈性抵靠的第二彈性簧片組。

在本發明的一較佳實施方式中，所述外套筒包括圓筒本體，所述圓筒本體的頂部通過螺紋密封連接所述上接頭，所述圓筒本體的底部設置有底端蓋，所述底端蓋上設置有軸向貫通的底端蓋通孔，所述下接頭包括連接本體，所述連接本體的直徑尺寸大于所述底端蓋通孔的直徑尺寸，所述連接本體的頂部設有向上延伸設置的、直徑減小的凸柱部，所述凸柱部密封滑動套設于所述底端蓋通孔內，所述連接本體的下方密封連接下部管柱。

由上所述，本發明提供的射孔雙向減震器具有如下有益效果：

(1)本發明的射孔雙向減震器中的橡膠彈簧組合減震單元和液壓減震單元均能夠上下往復移動，實現射孔雙向減震器的雙向減震；橡膠彈簧組合減震單元能有效減弱射孔瞬間的下部管柱穿遞而來的沖擊力，減少振幅振頻，同時液壓減震單元能通過液壓系統的往復運動明顯的吸收耗散沖擊能量，組合式的減震方式使射孔管柱快速穩定，避免對上部管柱上的井下測試儀器、封隔器造成損傷，改善對射孔管柱的減震效果，提高施工安全性；

(2)本發明的射孔雙向減震器中，瞬間沖擊力能被橡膠彈簧組合減震單元和液壓減震單元分解減弱，橡膠彈簧組合減震單元和液壓減震單元均能夠多次重復使用，適應能力強；

(3)本發明的射孔雙向減震器中設置環空縮徑部，橡膠封堵結構上移通過環空縮徑部時受到徑向擠壓，橡膠封堵結構與環空縮徑部的側壁之間的摩擦使射孔沖擊造成的橡膠封堵結構移動緩慢，進而將射孔沖擊能量進一步減弱，起到減震緩沖的作用；

(4)本發明的射孔雙向減震器的橡膠彈簧組合減震單元通過低剛度高阻尼的橡膠隔震和高剛度彈簧吸震，緩沖橡膠筒和緩沖彈簧交替串聯能有效減弱射孔瞬間的沖擊力，減少振幅振頻。

附圖說明

以下附圖僅旨在于對本發明做示意性說明和解釋，并不限定本發明的范圍。其中：

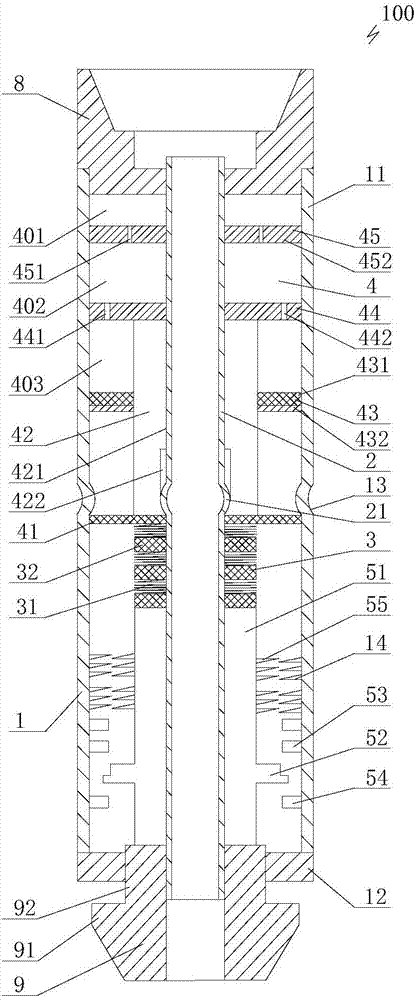

圖1：為本發明的射孔雙向減震器的結構示意圖。

圖2：為本發明的活塞閥結構的示意圖。

圖3：為本發明的第一節流片的示意圖。

圖4：為本發明的頂閥結構的示意圖。

圖5：為本發明的頂閥閥座的示意圖。

圖6：為本發明的通液片的示意圖。

圖中：

100、射孔雙向減震器；

1、外套筒；

11、圓筒本體；12、底端蓋；13、環形內凸部；14、第二彈性簧片組；

2、中心管；

21、環形外凸部；

3、橡膠彈簧組合減震單元；

31、緩沖彈簧；32、緩沖橡膠筒；

4、液壓減震單元；

401、儲油腔；402、上阻尼油腔；403、下阻尼油腔；

41、橡膠封堵結構；

42、活塞桿；421、活塞上過孔；422、活塞下過孔；

43、油封結構；431、夾布y型油封圈；432、緩沖墊；

44、活塞閥結構；441、第二阻尼油通道；442、活塞體；4421、第一補充過油孔；443、第一節流片；444、第一調節片；445、第一墊圈；446、上螺母；447、第二節流片；448、第二墊圈；

45、頂閥結構；451、第一阻尼油通道；452、頂閥閥座；4521、第二補充過油孔；453、通液片；454、第三節流片；455、第二調節片；456、第三墊圈；457、固定環板；

51、滑動軸；52、環形臺階部；53、上剪切銷釘；54、下剪切銷釘；55、第一彈性簧片組；

8、上接頭；

9、下接頭；

91、連接本體；92、凸柱部。

具體實施方式

為了對本發明的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本發明的具體實施方式。

如圖1至圖6所示，本發明提供的一種射孔雙向減震器100，包括內腔軸向貫通的外套筒1，外套筒1的頂部密封固定連接有能與上部管柱(射孔管柱被射孔雙向減震器分隔為上部管柱和下部管柱兩部分，上部管柱上串接有封隔器及井下測試儀器等)密封連通的上接頭8，外套筒1的底部密封滑動套設有能與下部管柱密封連通的下接頭9，在本實施方式中，上接頭8的內壁頂部設置有用于連接上部管柱的內錐螺紋部，下接頭9的外壁底部設置有用于連接下部管柱的外錐螺紋部，錐螺紋能夠保證連接密封性和穩定性；在本實施方式中，外套筒1包括圓筒本體11，圓筒本體11的頂部通過螺紋密封連接上接頭8，圓筒本體11的底部設置有底端蓋12，底端蓋12上設置有軸向貫通的底端蓋通孔，下接頭9包括連接本體91，連接本體91的直徑尺寸大于底端蓋通孔的直徑尺寸，以有效地實現下接頭9向上運動時的軸向限位，連接本體91的頂部設有向上延伸設置的、直徑減小的凸柱部92，凸柱部92密封滑動套設于底端蓋通孔內，連接本體91的下方密封連接下部管柱。外套筒1內同軸套設有內腔軸向貫通的中心管2，中心管2的頂端能密封連接地固定于上接頭8內，下接頭9能密封滑動地套設于中心管2的底端；下接頭9的頂部抵靠連接有滑動套設于中心管2上、且能上下伸縮雙向緩沖的橡膠彈簧組合減震單元3，橡膠彈簧組合減震單元3的頂部抵靠連接有能沿軸向(外套筒1的中心軸方向，即上下方向)雙向緩沖的液壓減震單元4。射孔時爆轟的開始瞬間沖擊力大，橡膠彈簧組合減震單元3能將大能量的一次沖擊變?yōu)樾∧芰康亩啻螞_擊，液壓減震單元4能將小能量沖擊的次數減少，并且射孔雙向減震器100的阻尼力會隨著沖擊力的大小變化。爆轟初期，沖擊力大，阻尼力較大，壓縮行程較大，隨著在壓縮拉伸中沖擊能量耗散，阻尼力及壓縮行程相應減少。本發明的射孔雙向減震器100中的橡膠彈簧組合減震單元3和液壓減震單元4均能夠上下往復移動，實現射孔雙向減震器100的雙向減震；橡膠彈簧組合減震單元3能有效減弱射孔瞬間的下部管柱穿遞而來的沖擊力，減少振幅振頻，同時液壓減震單元4能通過液壓系統的往復運動明顯的吸收耗散沖擊能量，組合式的減震方式使射孔管柱快速穩定，避免對上部管柱上的井下測試儀器、封隔器造成損傷，改善對射孔管柱的減震效果，提高施工安全性；同時，由于瞬間沖擊力能被分解減弱，射孔雙向減震器100內的橡膠彈簧組合減震單元3和液壓減震單元4均能夠多次重復使用，適應能力強。

進一步，如圖1所示，液壓減震單元4包括密封滑動套設在中心管2上的橡膠封堵結構41，橡膠彈簧組合減震單元3的頂部與橡膠封堵結構41的底部抵靠連接，橡膠封堵結構41的外壁能密封滑動抵靠于外套筒1的內壁上；橡膠封堵結構41的頂部固定連接有向上延伸設置、且密封滑動套設于中心管2上的活塞桿42，活塞桿42向上密封滑動穿設通過一密封固定套設于外套筒1的內壁上的油封結構43，活塞桿42的頂部固定連接有密封滑動套設于中心管2上的活塞閥結構44，活塞閥結構44的外壁能密封滑動抵靠于外套筒1的內壁上，上接頭8的下方呈軸向間隔地設置有密封固定套設于中心管2上的頂閥結構45，頂閥結構45的外壁密封固定連接于外套筒1的內壁上，上接頭8與頂閥結構45之間構成儲油腔401，頂閥結構45和活塞閥結構44之間構成上阻尼油腔402，活塞閥結構44和油封結構43之間構成下阻尼油腔403，上阻尼油腔402和下阻尼油腔403內注有阻尼油，阻尼油也稱為阻力油或減震油，阻尼油適用于有緩沖、密封需求的場合，在本實施方式中，為了避免阻尼油的粘度受到溫度影響，阻尼油中加入sic、al2o3等納米材料；頂閥結構45上設置有能連通儲油腔401和上阻尼油腔402的第一阻尼油通道451，活塞閥結構44上設置有能連通上阻尼油腔402和下阻尼油腔403的第二阻尼油通道441。當射孔時下部管柱受到向上的沖擊力時，向上的沖擊力作用在下接頭9上，下接頭9在該作用力的作用下沿外套筒1向上滑動，下接頭9上移同時推動橡膠彈簧組合減震單元3上移，橡膠彈簧組合減震單元3能將瞬時較大的沖擊力分解減弱，減弱后的向上的沖擊力推動橡膠封堵結構41、活塞桿42及活塞閥結構44上移，上阻尼油腔402內的一部分阻尼油通過第二阻尼油通道441進入下阻尼油腔403，由于上阻尼油腔402為無桿腔，下阻尼油腔403為有桿腔，對應同一移動距離時，有桿腔改變的容積小于無桿腔的容積，因此有一部分阻尼油通過第一阻尼油通道451進入儲油腔401；當射孔時下部管柱受到向下的沖擊力時，向下的沖擊力作用在下接頭9上，下接頭9在該作用力的作用下沿外套筒1向下滑動，下接頭9下移同時拉動橡膠彈簧組合減震單元3下移，橡膠彈簧組合減震單元3能將瞬時較大的沖擊力分解減弱，減弱后的向下的沖擊力拉動橡膠封堵結構41、活塞桿42及活塞閥結構44上移，下阻尼油腔403內的阻尼油通過第二阻尼油通道441進入上阻尼油腔402，由于上阻尼油腔402為無桿腔，下阻尼油腔403為有桿腔，對應同一移動距離時，有桿腔改變的容積小于無桿腔的容積，因此有一部分阻尼油通過第一阻尼油通道451從儲油腔401中回流至上阻尼油腔402。液壓減震單元4通過活塞桿42的移動帶動阻尼油的流動，由于阻尼油的特性，通過阻尼運動有效地耗散沖擊波能量，減震效果較好。

進一步，如圖1所示，外套筒1的側壁上、位于油封結構43和橡膠封堵結構41之間的位置設置有環形內凸部13，中心管2的側壁上、與環形內凸部13相對的位置設置有環形外凸部21，環形內凸部13與環形外凸部21之間構成橡膠封堵結構41的環空縮徑部，活塞桿42的上部中心處設置有與中心管2密封滑動配合的活塞上過孔421，活塞上過孔421的下方連通有直徑增大的、用以套設環形外凸部21的活塞下過孔422，活塞下過孔422的長度大于環形外凸部21的長度，具體尺寸應根據滿足沖擊時活塞桿42下移需求進行確定。當射孔時下部管柱受到向上的沖擊力時，向上的沖擊力作用在下接頭9上，下接頭9在該作用力的作用下沿外套筒1向上滑動，下接頭9上移同時推動橡膠彈簧組合減震單元3上移，橡膠彈簧組合減震單元3能將瞬時較大的沖擊力分解減弱，減弱后的向上的沖擊力推動橡膠封堵結構41上移。橡膠封堵結構41上移通過環空縮徑部時，受到徑向擠壓，使射孔沖擊造成的橡膠封堵結構41移動緩慢，進而將射孔沖擊能量進一步減弱，起到減震緩沖的作用。

進一步，如圖2、圖3所示，在本實施方式中，活塞閥結構44包括密封滑動套設于中心管2上的活塞體442，活塞體442的外壁能密封滑動抵靠于外套筒1的內壁上，活塞體442上沿周向間隔設置多個前述的第二阻尼油通道441，活塞體442的上方抵靠設置有滑動套設于中心管2上的第一調節片444，第一調節片444的上方抵靠設置有滑動套設于中心管2上的第一墊圈445，第一墊圈445的上方抵靠設置有套設于中心管2上、且能將活塞閥結構44軸向固定于活塞桿42上方的上螺母446，第一調節片444的片數及厚度根據實際生產需要調整，第一墊圈445用于上螺母446與第一調節片444及其下方零件的軸向連接緩沖；活塞體442和活塞桿42之間抵靠設置滑動套設于中心管2上的第二墊圈448，第二墊圈448用于活塞桿42頂部與其上方零件的軸向連接緩沖。為了加快沖擊力較大時阻尼油的流通，活塞體442上位于第二阻尼油通道441的徑向內側設置有貫通的第一補充過油孔4421，活塞體442和第一調節片444之間抵靠設置有套設于中心管2上、能覆蓋第一補充過油孔4421的且徑向外緣能被阻尼油頂?shù)稚下N的第一節流片443，第一節流片443的徑向外側壁的底部向上設置有直徑向下漸縮的第一錐面，高壓的阻尼油能對第一錐面產生向上的作用力，從而使第一節流片443的徑向外緣上翹，活塞體442和第二墊圈448之間抵靠設置有套設于中心管2上、且徑向外緣能被阻尼油頂?shù)窒侣N的第二節流片447，第二節流片447的徑向外側壁的頂部向上設置有直徑向上漸縮的第二錐面，高壓的阻尼油能對第二錐面產生向下的作用力，從而使第二節流片447的徑向外緣下翹。當向上的沖擊力較大，上阻尼油腔402內阻尼油的壓力非常大時，大部分阻尼油經第二阻尼油通道441進入下阻尼油腔403，還有一部分阻尼油經第一節流片443的徑向外緣流入第一節流片443與活塞體442頂面之間的縫隙，將第一節流片443的徑向外緣頂?shù)稚下N，阻尼油可以通過第一補充過油孔4421頂?shù)珠_第二節流片447流入下阻尼油腔403；當向下的沖擊力較大時，則阻尼油運動狀態與上述過程相反。

進一步，如圖4、圖5、圖6所示，頂閥結構45包括密封固定套設于中心管上的頂閥閥座452，頂閥閥座452的外壁密封固定連接于外套筒1的內壁上，頂閥閥座452上設置前述的第一阻尼油通道451，在本發明的一具體實施例中，第一阻尼油通道451為沿周向設置的兩個鏡像對稱設置的弧形的透槽，頂閥閥座452的下方抵靠連接有套設于中心管2上的通液片453，通液片453上設置了液體通過流道，頂閥閥座452的上方抵靠設置有套設于中心管2上的第二調節片455，第二調節片455的上方抵靠設置有套設于中心管2上的第三墊圈456，第三墊圈456的上方抵靠設置有套設于中心管2上、且能將第二調節片455、第三墊圈456軸向固定于頂閥閥座452上方的固定環板457，在本發明的一具體實施例中，固定環板457上沿周向均勻間隔設置鉚釘孔，緊固用鉚釘自鉚釘孔向下穿設固定第二調節片455、第三墊圈456。為了加快沖擊力較大時阻尼油的流通，頂閥閥座452上位于第一阻尼油通道451的徑向內側設置有第二補充過油孔4521，頂閥閥座452和第二調節片455之間抵靠設置有套設于中心管2上、且徑向外緣能被阻尼油頂?shù)稚下N的第三節流片454，第三節流片454的徑向外側壁的底部向上設置有直徑向下漸縮的第三錐面，高壓的阻尼油能對第三錐面產生向上的作用力，從而使第三節流片454的徑向外緣上翹。當向上的沖擊力較大，上阻尼油腔402內阻尼油的壓力非常大時，上阻尼油腔402內阻尼油除了向下流向下阻尼油腔403，還要通過第一阻尼油通道451向上流入儲油腔401，一部分阻尼油可以通過第二補充過油孔4521后頂?shù)珠_第三節流片454流入儲油腔401；當向下的沖擊力較大時，則阻尼油運動狀態與上述過程相反，一部分阻尼油經第三節流片454的徑向外緣流入第三節流片454與頂閥閥座452頂面之間的縫隙，將第三節流片454的徑向外緣頂?shù)稚下N，儲油腔401內阻尼油經第二補充過油孔4521流入上阻尼油腔402。

進一步，如圖1所示，油封結構43包括夾布y型油封圈431，夾布y型油封圈431的外壁密封固定套設于外套筒1的內壁上，活塞桿42向上密封滑動穿設通過夾布y型油封圈431，夾布y型油封圈431的下方抵靠連接有緩沖墊432。

進一步，如圖1所示，橡膠彈簧組合減震單元3包括套設于中心管2上的多個緩沖彈簧31和多個緩沖橡膠筒32，多個緩沖彈簧31和多個緩沖橡膠筒32沿軸向交錯串接設置。在本發明的一具體實施例中，緩沖彈簧31和緩沖橡膠筒32的數量均為3個，緩沖彈簧31的橫截面為矩形，剛度較大(一般為6.5-8kn/mm)，采用的材料為60si2mn，緩沖橡膠筒32采用低剛度高阻尼(阻尼系數范圍一般為0.45-0.9)的橡膠圈。通過低剛度高阻尼的橡膠隔震和高剛度彈簧吸震，緩沖橡膠筒32和緩沖彈簧31交替串聯能有效減弱射孔瞬間的沖擊力，減少振幅振頻。

進一步，下接頭9的頂部固定連接有滑動套設于中心管上的滑動軸51，滑動軸51的頂端與橡膠彈簧組合減震單元3的底部固定連接。在本實施方式中，滑動軸51的外壁下部設置有直徑增大的環形臺階部52，外套筒1的內壁上位于環形臺階部52的上方、與環形臺階部52呈第一間隔地設置有上剪切銷釘53，外套筒1的內壁上位于環形臺階部52的下方、與環形臺階部52呈第二間隔地設置有下剪切銷釘54，環形臺階部52能移動切斷上剪切銷釘53和下剪切銷釘54，環形臺階部52的直徑尺寸大于大于底端蓋通孔的直徑尺寸。當下接頭9受到的向上的沖擊力很大時，環形臺階部52向上移動切斷上剪切銷釘53，上剪切銷釘53剪斷時，需要吸收部分沖擊波的能量；下剪切銷釘54能防止滑動軸51向下運動的位移過大沖擊外套筒1。

在本實施方式中，滑動軸51的外壁上設置有第一彈性簧片組55，外套筒的內壁上設置有能與第一彈性簧片組55沿徑向彈性抵靠的第二彈性簧片組14。滑動軸51在受到?jīng)_擊波作用上下移動時，第一彈性簧片組55能和第二彈性簧片組14沿徑向部分嚙合且彈性抵靠，滑動軸51移動過程中二者之間為彈性接觸而非剛性嚙合，不會阻止滑動軸51的移動只會減緩其移動，第一彈性簧片組55和第二彈性簧片組14彈性抵靠減弱震動，同時不會因滑動軸51移動造成滑動軸51和外套筒1的剛性破壞，有效地減弱沖擊力。

本發明的射孔雙向減震器100用于射孔及測試作業時，通過內錐螺紋部螺紋連接上接頭8和上部管柱，上部管柱上自下而上串接封隔器(現有技術)、測試管柱(現有技術)等，通過外錐螺紋部螺紋連接下接頭9和下部管柱，下部管柱上串接有射孔器，將下部管柱、射孔雙向減震器100、上部管柱下放進入井內的套管內，下放到達預定位置后，自上部管柱的頂部向下注入射孔液，射孔液經中心管2的內腔流入下部管柱，開始射孔。

射孔開始瞬間產生爆轟沖擊波，在下部管柱上產生震動。當下部管柱及下接頭9先受到向上的沖擊力(振動載荷)時，下接頭9推動滑動軸51向上滑動，第一彈性簧片組55上移第二彈性簧片組14沿徑向部分嚙合且彈性抵靠，有效地減弱減緩沖擊波；當下接頭9受到的向上的沖擊力很大時，環形臺階部52向上移動切斷上剪切銷釘53，上剪切銷釘53剪斷時，吸收部分沖擊波的能量。滑動軸51向上滑動使橡膠彈簧組合減震單元3的緩沖彈簧31、緩沖橡膠筒32壓縮并上移，進一步將瞬時較大的沖擊力分解減弱，減少振幅振頻。在減弱后的向上的沖擊力作用下橡膠彈簧組合減震單元3推動橡膠封堵結構41上移。橡膠封堵結構41上移通過環空縮徑部時，受到徑向擠壓，環空縮徑部的摩擦使射孔沖擊造成的橡膠封堵結構41移動緩慢，進而將射孔沖擊能量進一步減弱，起到減震緩沖的作用。橡膠封堵結構41上移同時推動活塞桿42及活塞閥結構44上移，上阻尼油腔402內的一部分阻尼油通過第二阻尼油通道441(沖擊較大時有一部分通過第一補充過油孔4421)進入下阻尼油腔403，一部分阻尼油通過第一阻尼油通道451(沖擊較大時有一部分通過第二補充過油孔4521)進入儲油腔401，阻尼運動耗散沖擊波能量，進一步減震。

當向上的沖擊力消失且無向下沖擊力時，射孔雙向減震器100內的滑動軸51、橡膠彈簧組合減震單元3及液壓減震單元4在緩沖彈簧31、緩沖橡膠筒32的恢復力的作用下下移復位；當向上的沖擊力變?yōu)橄蛳碌臎_擊力(振動載荷)時，下接頭9拉動滑動軸51向下滑動，第一彈性簧片組55下移第二彈性簧片組14沿徑向部分嚙合且彈性抵靠，有效地減弱減緩沖擊波；當下接頭9受到的向下的沖擊力很大時，環形臺階部52向下移動切斷下剪切銷釘54，下剪切銷釘54剪斷時，吸收部分沖擊波的能量。滑動軸51向下滑動使橡膠彈簧組合減震單元3的緩沖彈簧31、緩沖橡膠筒32拉伸并下移，進一步將瞬時較大的沖擊力分解減弱，減少振幅振頻。在減弱后的向下的沖擊力作用下橡膠彈簧組合減震單元3拉動橡膠封堵結構41、活塞桿42及活塞閥結構44下移，下阻尼油腔403內的阻尼油通過第二阻尼油通道441(沖擊較大時有一部分通過第一補充過油孔4421)進入上阻尼油腔402，有一部分阻尼油通過第一阻尼油通道451(沖擊較大時有一部分通過第二補充過油孔4521)從儲油腔401中回流至上阻尼油腔402，阻尼運動耗散沖擊波能量，進一步減震。橡膠封堵結構41下移通過環空縮徑部時，受到徑向擠壓，環空縮徑部的摩擦使射孔沖擊造成的橡膠封堵結構41移動緩慢，進而將射孔沖擊能量減弱。當向下的沖擊力消失且無向上沖擊力時，射孔雙向減震器100內的滑動軸51、橡膠彈簧組合減震單元3及液壓減震單元4在緩沖彈簧31、緩沖橡膠筒32的恢復力的作用下上移復位；當向下的沖擊力變?yōu)橄蛏系臎_擊力(振動載荷)時，射孔雙向減震器100的減震過程如前所述。

當下部管柱及下接頭9先受到向下的沖擊力(振動載荷)時，下接頭9拉動滑動軸51向下滑動，第一彈性簧片組55下移第二彈性簧片組14沿徑向部分嚙合且彈性抵靠，有效地減弱減緩沖擊波；當下接頭9受到的向下的沖擊力很大時，環形臺階部52向下移動切斷下剪切銷釘54，下剪切銷釘54剪斷時，吸收部分沖擊波的能量。滑動軸51向下滑動使橡膠彈簧組合減震單元3的緩沖彈簧31、緩沖橡膠筒32拉伸并下移，進一步將瞬時較大的沖擊力分解減弱，減少振幅振頻。在減弱后的向下的沖擊力作用下橡膠彈簧組合減震單元3拉動橡膠封堵結構41、活塞桿42及活塞閥結構44下移，下阻尼油腔403內的阻尼油通過第二阻尼油通道441(沖擊較大時有一部分通過第一補充過油孔4421)進入上阻尼油腔402，有一部分阻尼油通過第一阻尼油通道451(沖擊較大時有一部分通過第二補充過油孔4521)從儲油腔401中回流至上阻尼油腔402，阻尼運動耗散沖擊波能量，進一步減震。

當向下的沖擊力消失且無向上沖擊力時，射孔雙向減震器100內的滑動軸51、橡膠彈簧組合減震單元3及液壓減震單元4在緩沖彈簧31、緩沖橡膠筒32的恢復力的作用下上移復位；當向下的沖擊力變?yōu)橄蛏系臎_擊力(振動載荷)時，射孔雙向減震器100的減震過程如前所述。

由上可見，在射孔作業過程中，本發明的射孔雙向減震器100能夠雙向減震，實現對大部分震動能量的吸收，最終讓整個管柱的各個部分處于安全狀態。

由上所述，本發明提供的射孔雙向減震器具有如下有益效果：

(1)本發明的射孔雙向減震器中的橡膠彈簧組合減震單元和液壓減震單元均能夠上下往復移動，實現射孔雙向減震器的雙向減震；橡膠彈簧組合減震單元能有效減弱射孔瞬間的下部管柱穿遞而來的沖擊力，減少振幅振頻，同時液壓減震單元能通過液壓系統的往復運動明顯的吸收耗散沖擊能量，組合式的減震方式使射孔管柱快速穩定，避免對上部管柱上的井下測試儀器、封隔器造成損傷，改善對射孔管柱的減震效果，提高施工安全性；

(2)本發明的射孔雙向減震器中，瞬間沖擊力能被橡膠彈簧組合減震單元和液壓減震單元分解減弱，橡膠彈簧組合減震單元和液壓減震單元均能夠多次重復使用，適應能力強；

(3)本發明的射孔雙向減震器中設置環空縮徑部，橡膠封堵結構上移通過環空縮徑部時受到徑向擠壓，橡膠封堵結構與環空縮徑部的側壁之間的摩擦使射孔沖擊造成的橡膠封堵結構移動緩慢，進而將射孔沖擊能量進一步減弱，起到減震緩沖的作用；

(4)本發明的射孔雙向減震器的橡膠彈簧組合減震單元通過低剛度高阻尼的橡膠隔震和高剛度彈簧吸震，緩沖橡膠筒和緩沖彈簧交替串聯能有效減弱射孔瞬間的沖擊力，減少振幅振頻。

以上所述僅為本發明示意性的具體實施方式，并非用以限定本發明的范圍。任何本領域的技術人員，在不脫離本發明的構思和原則的前提下所作出的等同變化與修改，均應屬于本發明保護的范圍。
