本發明涉及隧道建設施工設備，具體為一種新型隧道超前注漿小導管。

背景技術：

1、隧道超前注漿小導管也稱超前注漿管、注漿導管或注漿管道，是隧道工程中用來進行超前注漿的設備，超前注漿是一種通過注入水泥漿、化學漿液等材料加固圍巖，預防或控制地下水涌、裂隙滲水等問題的施工技術，小導管系統通常用于隧道開挖前對圍巖進行加固或保護，尤其在軟弱圍巖、破碎帶、復雜水文條件下應用廣泛。

2、超前注漿導管上的溢流孔用于控制漿液的注入流量和溢出情況，因此超前注漿導管溢流孔間距的設計與施工直接影響地下工程注漿效果和穩定性，通常情況下，超前注漿導管溢流孔的間距一般在1.5米到3米之間，具體數值取決于圍巖條件、注漿壓力等因素，對于較軟或裂隙發育的圍巖，可能需要減少間距，以確保漿液能夠均勻滲透并填充裂隙，而在堅硬的巖層中，可以適當增大溢流孔間距，但目前常用的隧道超前注漿小導管上溢流孔的位置通常是固定的，無法根據實際的使用需求對溢流孔的位置進行靈活調整，從而導致其實際使用靈活性較低，適用性較低。

技術實現思路

1、針對現有技術的不足，本發明提供了一種新型隧道超前注漿小導管，解決了隧道超前注漿小導管上溢流孔的位置是固定且無法調節的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種新型隧道超前注漿小導管，包括保持管，所述保持管后端開設有多個通槽，所述保持管內部滑動連接有多個溢流塊和間隔塊，多個所述溢流塊和間隔塊外部四周均滑動連接在通槽內壁，多個所述溢流塊外壁開設有多個溢流孔；

3、封閉組件，所述封閉組件設置在保持管后端，所述封閉組件用于對安裝完溢流塊和間隔塊后剩余的通槽部分進行封閉；

4、裝拆組件，所述裝拆組件設置在保持管后端，所述裝拆組件用于對保持管與封閉組件進行安裝拆卸。

5、優選的，所述封閉組件包括連接管，所述連接管設置在保持管后端，所述連接管內部開設有腔室，所述腔室內后壁固定連接有多個彈簧，多個所述彈簧前端均固定連接有抵接管，所述抵接管前端貫穿連接管前壁并與后側所述間隔塊后壁抵接。

6、優選的，所述裝拆組件包括固定槽，多個所述固定槽均開設在連接管前端外周，多個所述固定槽內側壁開設有凹槽，所述保持管后壁固定連接有多個固定塊，多個所述固定塊均卡合在固定槽內部，所述連接管中部前側外周開設有環槽，所述環槽內中部轉動連接有轉環，所述轉環前壁固定連接有多個插塊，多個所述插塊均貫穿至凹槽內并卡合在固定塊內，所述轉環后壁固定連接有扭簧，所述扭簧后端固定連接在環槽內后壁。

7、優選的，所述保持管前壁固定連接有管頭，所述管頭外周開設有多個開槽。

8、優選的，多個所述溢流塊和間隔塊前后端均開設有多個凹孔，所述保持管內前壁螺紋連接有鎖緊桿，多個所述鎖緊桿后端均依次貫穿多個凹孔。

9、優選的，所述抵接管后端外周固定連接有限位環，所述限位環滑動連接在腔室內壁。

10、優選的，所述腔室內后壁固定連接有多個導向桿，多個所述導向桿前端均貫穿至抵接管內，多個所述彈簧均設置在導向桿外周。

11、優選的，多個所述通槽內兩側壁均開設有密封槽一，多個所述溢流塊和間隔塊四周外部兩側均固定連接有密封板一，多個所述密封板一均滑動連接在密封槽一內，多個所述溢流塊前后端均開設有多個密封槽二，多個所述間隔塊前后端均固定連接有多個密封板二，多個所述密封板二均卡合在密封槽二內。

12、優選的，所述抵接管前壁開設有插槽。

13、優選的，所述轉環外周開設有均勻分布的防滑槽。

14、工作原理：在實際使用過程中，當需要調節超前小導管的溢流孔5的間距時，工作人員能夠往保持管1內依次滑入溢流塊3和間隔塊4，并根據需求調整相鄰兩個溢流塊3之間間隔塊4的數量，當溢流塊3和間隔塊4均安裝完成后，工作人員能夠將連接管8插入保持管1的后端并使得抵接管9前端抵接在保持管1內最后一個溢流塊3或間隔塊4后壁，隨著連接管8的插入抵接管9會往腔室19內移動并壓縮彈簧17，從而通過彈簧17能夠推動抵接管9進行抵緊以保證對保持管1的封閉，并且在對連接管8進行安裝時，能夠轉動轉環11帶動連接的插塊15進行轉動，當插塊15從固定槽13中抽出并縮入凹槽14內后，當固定塊12插入固定槽13內即可松開轉環11，并在扭簧26的作用下使得插塊15復位卡入固定塊12內，從而能夠對固定塊12進行限位以實現對連接管8的安裝。

15、本發明提供了一種新型隧道超前注漿小導管。具備以下有益效果：

16、1、本發明通過保持管、通槽、溢流塊以及間隔塊的共同作用下，當需要調節超前小導管的溢流孔的間距時，工作人員能夠往保持管內依次滑入溢流塊和間隔塊，并根據需求調整相鄰兩個溢流塊之間間隔塊的數量，從而便于工作人員根據實際需求靈活調整超前注漿導管上溢流孔的間距。

17、2、本發明通過連接管、保持管、抵接管、腔室以及彈簧的共同作用下，連接管插入保持管的后端后抵接管前端會抵接在保持管內最后一個溢流塊或間隔塊后壁，并通過彈簧能夠推動抵接管進行抵緊以保證能夠適應保持管上通槽所剩余的不同大小部分進行封閉的效果。

18、3、本發明通過環槽、轉環、插塊、固定槽、凹槽、固定塊以及扭簧的共同作用下，通過轉動轉環能夠使插塊縮入凹槽內，當固定塊插入固定槽內即可松開轉環使得插塊復位卡入固定塊內，從而達到便于對連接管進行裝拆的效果。

技術特征：

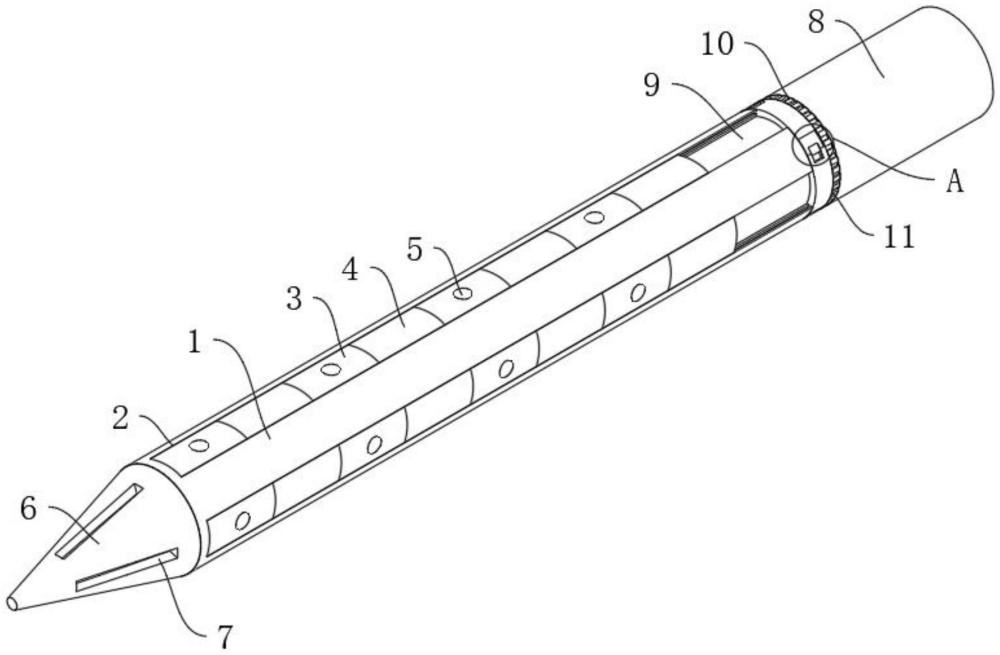

1.一種新型隧道超前注漿小導管，包括保持管(1)，其特征在于：所述保持管(1)后端開設有多個通槽(2)，所述保持管(1)內部滑動連接有多個溢流塊(3)和間隔塊(4)，多個所述溢流塊(3)和間隔塊(4)外部四周均滑動連接在通槽(2)內壁，多個所述溢流塊(3)外壁開設有多個溢流孔(5)；

2.根據權利要求1所述的一種新型隧道超前注漿小導管，其特征在于，所述封閉組件包括連接管(8)，所述連接管(8)設置在保持管(1)后端，所述連接管(8)內部開設有腔室(19)，所述腔室(19)內后壁固定連接有多個彈簧(17)，多個所述彈簧(17)前端均固定連接有抵接管(9)，所述抵接管(9)前端貫穿連接管(8)前壁并與后側所述間隔塊(4)后壁抵接。

3.根據權利要求1所述的一種新型隧道超前注漿小導管，其特征在于，所述裝拆組件包括固定槽(13)，多個所述固定槽(13)均開設在連接管(8)前端外周，多個所述固定槽(13)內側壁開設有凹槽(14)，所述保持管(1)后壁固定連接有多個固定塊(12)，多個所述固定塊(12)均卡合在固定槽(13)內部，所述連接管(8)中部前側外周開設有環槽(10)，所述環槽(10)內中部轉動連接有轉環(11)，所述轉環(11)前壁固定連接有多個插塊(15)，多個所述插塊(15)均貫穿至凹槽(14)內并卡合在固定塊(12)內，所述轉環(11)后壁固定連接有扭簧(26)，所述扭簧(26)后端固定連接在環槽(10)內后壁。

4.根據權利要求1所述的一種新型隧道超前注漿小導管，其特征在于，所述保持管(1)前壁固定連接有管頭(6)，所述管頭(6)外周開設有多個開槽(7)。

5.根據權利要求1所述的一種新型隧道超前注漿小導管，其特征在于，多個所述溢流塊(3)和間隔塊(4)前后端均開設有多個凹孔(24)，所述保持管(1)內前壁螺紋連接有鎖緊桿(25)，多個所述鎖緊桿(25)后端均依次貫穿多個凹孔(24)。

6.根據權利要求2所述的一種新型隧道超前注漿小導管，其特征在于，所述抵接管(9)后端外周固定連接有限位環(18)，所述限位環(18)滑動連接在腔室(19)內壁。

7.根據權利要求2所述的一種新型隧道超前注漿小導管，其特征在于，所述腔室(19)內后壁固定連接有多個導向桿(16)，多個所述導向桿(16)前端均貫穿至抵接管(9)內，多個所述彈簧(17)均設置在導向桿(16)外周。

8.根據權利要求1所述的一種新型隧道超前注漿小導管，其特征在于，多個所述通槽(2)內兩側壁均開設有密封槽一(20)，多個所述溢流塊(3)和間隔塊(4)四周外部兩側均固定連接有密封板一(21)，多個所述密封板一(21)均滑動連接在密封槽一(20)內，多個所述溢流塊(3)前后端均開設有多個密封槽二(23)，多個所述間隔塊(4)前后端均固定連接有多個密封板二(22)，多個所述密封板二(22)均卡合在密封槽二(23)內。

9.根據權利要求2所述的一種新型隧道超前注漿小導管，其特征在于，所述抵接管(9)前壁開設有插槽(28)。

10.根據權利要求3所述的一種新型隧道超前注漿小導管，其特征在于，所述轉環(11)外周開設有均勻分布的防滑槽(27)。

技術總結
本申請涉及隧道建設施工設備技術領域，提供了一種新型隧道超前注漿小導管，包括保持管，所述保持管后端開設有多個通槽，所述保持管內部滑動連接有多個溢流塊和間隔塊，多個所述溢流塊和間隔塊外部四周均滑動連接在通槽內壁，多個所述溢流塊外壁開設有多個溢流孔，封閉組件，所述封閉組件設置在保持管后端，所述封閉組件用于對安裝完溢流塊和間隔塊后剩余的通槽部分進行封閉，裝拆組件，所述裝拆組件設置在保持管后端，所述裝拆組件用于對保持管與封閉組件進行安裝拆卸。本發明通過保持管、通槽、溢流塊以及間隔塊，工作人員能夠根據需求調整相鄰兩個溢流塊之間間隔塊的數量，從而便于工作人員根據實際需求靈活調整超前注漿導管上溢流孔的間距。

技術研發人員：張嘉軒,周述美,孫旻,賀龍鵬,胡一鳴
受保護的技術使用者：中國建筑第八工程局有限公司
技術研發日：
技術公布日：2025/4/28
