本技術涉及盾構機施工防水，具體為一種盾構機進洞防水裝置。

背景技術：

1、盾構機是一種使用盾構法的隧道掘進機，盾構機廣泛應用于地下工程作業，盾構的施工法是掘進機在掘進的同時構建(鋪設)隧道之“盾”(指支撐性管片)，它區別于敞開式施工法，盾構機進洞防水一直以來是焦點問題。

2、盾構隧道進洞普遍采用壓板與橡膠簾布作為盾構機始發與接收施工中的防水封堵措施，實際工程施工中，由于盾構機進洞姿態難以精確把控導致需要人工不斷拆卸、安裝調整壓板位置，保證止水效果，耗費人力的同時，降低了施工效率。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種盾構機進洞防水裝置，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：一種盾構機進洞防水裝置，包括：鋼絞線、鋼索張拉器和安裝在門洞墻上的窗布橡膠板，所述窗布橡膠板的表面安裝有圓環板，所述圓環板的表面設置有多個壓板，多個所述壓板以圓環板的中心軸線為中心均勻分布，且壓板與圓環板之間設置有導位滑軌，多個所述壓板上均設置有移動板，多個所述移動板均連接在鋼絞線的表面，所述鋼索張拉器連接在圓環板的表面，所述鋼絞線安裝在鋼索張拉器上。

3、優選的，所述移動板的表面開設有活動孔，所述活動孔的內壁與鋼絞線的表面連接。

4、優選的，所述活動孔的直徑為鋼絞線2直徑的2倍。

5、優選的，所述移動板和壓板均由鋼板制成，且移動板焊接在壓板的表面。

6、優選的，所述鋼絞線的一端固定安裝在鋼索張拉器上，所述鋼絞線的另一端穿過在鋼索張拉器的張拉孔。

7、優選的，所述導位滑軌的固定導軌座安裝在圓環板上，所述壓板安裝在導位滑軌的滑動件上。

8、與現有技術對比，本實用新型具備以下有益效果：

9、該盾構機進洞防水裝置，通過設置鋼絞線、鋼索張拉器、壓板和導位滑軌，鋼索張拉器張拉鋼絞線，使鋼絞線產生徑向力施加于壓板，讓壓板移動，調整壓板與盾構管片的間隙，進而使窗布橡膠板可以壓緊在盾構管片上，根據需求調整張拉松緊程度，確保窗布橡膠板與盾構管片之間的密封效果，避免反復拆卸壓片，來調整壓片的位置，提高施工效率。

技術特征：

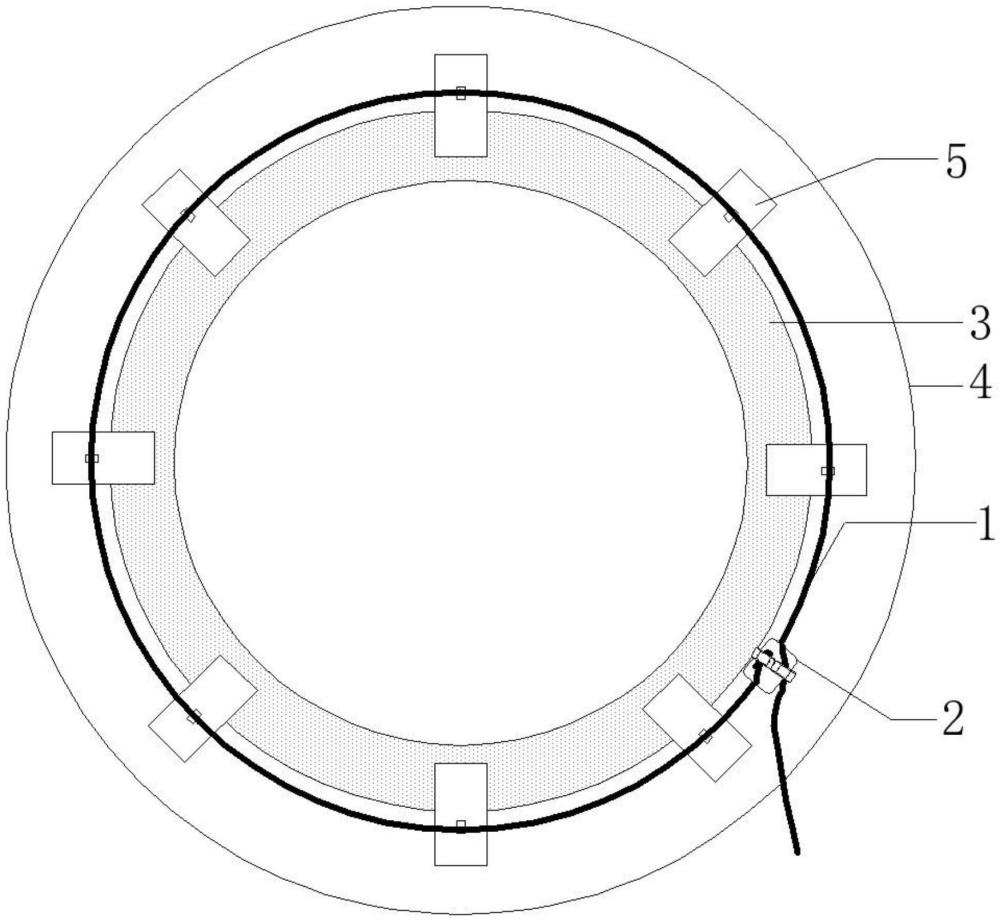

1.一種盾構機進洞防水裝置，其特征在于，包括：鋼絞線(1)、鋼索張拉器(2)和安裝在門洞墻(9)上的窗布橡膠板(3)，所述窗布橡膠板(3)的表面安裝有圓環板(4)，所述圓環板(4)的表面設置有多個壓板(5)，多個所述壓板(5)以圓環板(4)的中心軸線為中心均勻分布，且壓板(5)與圓環板(4)之間設置有導位滑軌(6)，多個所述壓板(5)上均設置有移動板(7)，多個所述移動板(7)均連接在鋼絞線(1)的表面，所述鋼索張拉器(2)連接在圓環板(4)的表面，所述鋼絞線(1)安裝在鋼索張拉器(2)上。

2.根據權利要求1所述的一種盾構機進洞防水裝置，其特征在于，所述移動板(7)的表面開設有活動孔(8)，所述活動孔(8)的內壁與鋼絞線(1)的表面連接。

3.根據權利要求2所述的一種盾構機進洞防水裝置，其特征在于，所述活動孔(8)的直徑為鋼絞線(1)2直徑的2倍。

4.根據權利要求3所述的一種盾構機進洞防水裝置，其特征在于，所述移動板(7)和壓板(5)均由鋼板制成，且移動板(7)焊接在壓板(5)的表面。

5.根據權利要求1所述的一種盾構機進洞防水裝置，其特征在于，所述鋼絞線(1)的一端固定安裝在鋼索張拉器(2)上，所述鋼絞線(1)的另一端穿過在鋼索張拉器(2)的張拉孔。

6.根據權利要求1所述的一種盾構機進洞防水裝置，其特征在于，所述導位滑軌(6)的固定導軌座安裝在圓環板(4)上，所述壓板(5)安裝在導位滑軌(6)的滑動件上。

技術總結
本技術涉及盾構機施工防水技術領域，且公開了一種盾構機進洞防水裝置，包括：鋼絞線、鋼索張拉器和安裝在門洞墻上的窗布橡膠板，窗布橡膠板的表面安裝有圓環板，圓環板的表面設置有多個壓板，多個壓板以圓環板的中心軸線為中心均勻分布，且壓板與圓環板之間設置有導位滑軌，多個壓板上均設置有移動板。該盾構機進洞防水裝置，通過設置鋼絞線、鋼索張拉器、壓板和導位滑軌，鋼索張拉器張拉鋼絞線，使鋼絞線產生徑向力施加于壓板，讓壓板移動，調整壓板與盾構管片的間隙，進而使窗布橡膠板可以壓緊在盾構管片上，根據需求調整張拉松緊程度，確保窗布橡膠板與盾構管片之間的密封效果，避免反復拆卸壓片，來調整壓片的位置，提高施工效率。

技術研發人員：劉麗斌,冷建,謝錦波,張曦,謝李釗,李旭
受保護的技術使用者：中交第三航務工程局有限公司
技術研發日：20240801
技術公布日：2025/4/28
