本發明屬于油田測井，具體涉及高寒地區油田測井設備。

背景技術：

1、油田測井設備是一種在石油勘探和開發過程中對地下油氣藏進行探測和測量的工具，一般由測井絞車、測井電纜、測井端頭以及各類傳感器組成，通過采集和分析油井中多種物理信息的方式對油田范圍內的油氣層厚度和位置進行檢測判斷，在石油勘探和開發中起著至關重要的作用。

2、目前常見的油田測井設置在對油井進行勘探的過程中，主要依靠測井絞車對測井電纜進行釋放以及測井端頭在重力作用下移動的方式進入到油井內進行信息采集，這一方式雖然可以使得測井端頭在油井內進行移動，但在使用過程中容易受油井井眼不穩的影響出現下墜受阻以及卡頓的情況，同時，測井電纜在測井端頭下墜過程中會與油井井壁摩擦，尤其是在高寒地區，測井電纜會在壓差粘附的情況下與油井井壁粘附，從而使得油田測井設備的測井穩定性與可靠性較差。

3、公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、本發明的目的在于提供一種高寒地區油田測井設備，其能夠?qū)y井端頭進行自主驅動，提高了油田測井設備的測井穩定性與可靠性。

2、為了實現上述目的，本發明一具體實施例提供的技術方案如下：

3、高寒地區油田測井設備，包括：測井端頭、自適應履帶式行走結構、一對擴展式防堵機構。

4、所述自適應履帶式行走結構套裝在測井端頭的外側，所述自適應履帶式行走結構包括固定套管，所述固定套管固定裝配在測井端頭的外側，所述固定套管的外側開設有多個均勻分布的導向滑槽，多個所述導向滑槽的一側均布設有輪架，多個所述輪架內轉動連接有多個履帶輪，多個所述履帶輪的外側均套設有行走履帶，多個所述輪架與導向滑槽之間均布設有氣動式裝配組件。

5、一對所述擴展式防堵機構裝配在固定套管的兩端，所述擴展式防堵機構包括固定換板，所述固定換板固定裝配在固定套管的一端，所述固定換板背離固定套管的一側轉動裝配有驅動裝配板，所述驅動裝配板的外側固定裝配有多個均勻分布的破碎收納桿，多個所述破碎收納桿內均滑動裝配有破碎錐。

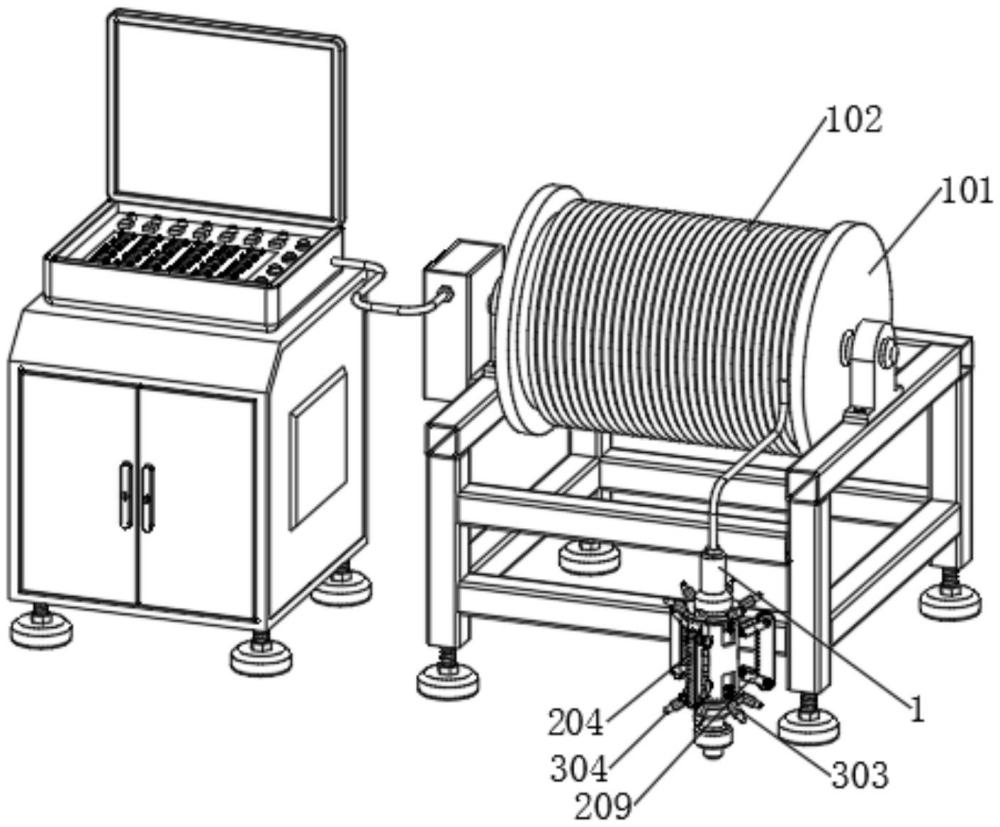

6、在本發明的一個或多個實施例中，所述測井端頭的一側布設有測井絞車。通過測井絞車對測井電纜起到收卷控制的作用。所述測井絞車的外側纏繞有測井電纜，所述測井電纜與測井端頭電性連接。通過測井電纜對測井絞車進行電性連接，從而便于對測井端頭進行傳感器數據信息進行傳輸。

7、在本發明的一個或多個實施例中，所述氣動式裝配組件包括一對限位滑塊，一對所述限位滑塊均滑動裝配在導向滑槽內。一對限位滑塊對收納支撐桿起到裝配限位的作用。同時，可通過對限位滑塊進行移動控制的方式對收納支撐桿進行驅動控制。多個所述導向滑槽內均固定裝配有控制氣缸。通過控制控制氣缸進氣的方式對活塞塊進行移動控制。

8、在本發明的一個或多個實施例中，所述控制氣缸滑動裝配有一對活塞塊。活塞塊對控制氣缸起到支撐限位與移動控制的作用。一對所述活塞塊相背離的一側均固定連接有活塞桿，所述活塞桿位于控制氣缸外的一端與限位滑塊相連接。通過控制活塞桿的移動對限位滑塊進行移動控制。

9、在本發明的一個或多個實施例中，一對所述限位滑塊位于導向滑槽外的一端鉸接有一對收納支撐桿。收納支撐桿對伸縮連接桿起到支撐限位與滑移導向的作用。一對所述收納支撐桿內均滑動裝配有伸縮連接桿，所述伸縮連接桿與輪架相鉸接。伸縮連接桿起到連接輪架與收納支撐桿的作用，通過伸縮連接桿對輪架進行支撐限位。

10、在本發明的一個或多個實施例中，所述輪架的一側固定裝配有驅動馬達，所述驅動馬達的輸出軸與履帶輪傳動連接。驅動馬達起到提供動力的作用，通過控制驅動馬達的運行對履帶輪進行旋轉驅動，從而便于控制行走履帶進行移動。

11、在本發明的一個或多個實施例中，所述驅動裝配板貼近固定換板的一側一體化成型有驅動內環，所述驅動內環轉動裝配在固定換板內。驅動內環對驅動裝配板起到裝配限位的作用。且所述驅動內環的外側一體化成型有多個均勻分布的驅動齒。通過對驅動齒進行驅動控制的方式對驅動裝配板進行驅動控制。

12、在本發明的一個或多個實施例中，所述驅動內環的外側嚙合有傳動齒輪。通過驅動傳動齒輪旋轉的方式對驅動內環進行驅動控制。所述固定換板的一側固定裝配有旋轉馬達，所述旋轉馬達的輸出軸與傳動齒輪傳動連接。旋轉馬達起到提供動力的作用，通過控制旋轉馬達的運行對傳動齒輪進行旋轉驅動，從而便于對驅動內環進行旋轉驅動。

13、在本發明的一個或多個實施例中，多個所述導向滑槽內均布設有一對緩沖氣囊，一對所述緩沖氣囊均布設在限位滑塊背離控制氣缸的一側。通過驅動內環起到存儲氣體的作用，同時，可通過緩沖氣囊對限位滑塊起到緩沖限位的作用，提高了限位滑塊的滑移穩定性。

14、在本發明的一個或多個實施例中，所述驅動裝配板內開設有導氣流道，所述導氣流道與破碎收納桿相連通。通過導氣流道向破碎錐內輸送氣體，從而便于對破碎錐進行氣動控制。所述緩沖氣囊貼近固定換板的一側固定連接有輸送氣管，所述輸送氣管與導氣流道相導通。輸送氣管起到連通輸送氣管與導氣流道的作用，便于使得緩沖氣囊內的氣體沿導氣流道、輸送氣管輸送到破碎錐內。

15、與現有技術相比，本發明的通過設置自適應履帶式行走結構，可對測井端頭進行自動行走，提高了測井端頭在井道內行走的穩定性，同時，可通過測井端頭對測井電纜進行牽拉，保證了測井電纜的垂直度，減小了測井電纜與井道內壁處出現吸附摩擦的情況；

16、通過設置擴展式防堵機構，可對井道內壁進行輔助清理，大大降低了井道內壁對測井端頭移動造成的干涉，提高了油田測井設備的測井穩定性與可靠性。

技術特征：

1.高寒地區油田測井設備，其特征在于，包括：

2.根據權利要求1所述的高寒地區油田測井設備，其特征在于，所述測井端頭的一側布設有測井絞車，所述測井絞車的外側纏繞有測井電纜，所述測井電纜與測井端頭電性連接。

3.根據權利要求1所述的高寒地區油田測井設備，其特征在于，所述氣動式裝配組件包括一對限位滑塊，一對所述限位滑塊均滑動裝配在導向滑槽內，多個所述導向滑槽內均固定裝配有控制氣缸。

4.根據權利要求3所述的高寒地區油田測井設備，其特征在于，所述控制氣缸滑動裝配有一對活塞塊，一對所述活塞塊相背離的一側均固定連接有活塞桿，所述活塞桿位于控制氣缸外的一端與限位滑塊相連接。

5.根據權利要求4所述的高寒地區油田測井設備，其特征在于，一對所述限位滑塊位于導向滑槽外的一端鉸接有一對收納支撐桿，一對所述收納支撐桿內均滑動裝配有伸縮連接桿，所述伸縮連接桿與輪架相鉸接。

6.根據權利要求1所述的高寒地區油田測井設備，其特征在于，所述輪架的一側固定裝配有驅動馬達，所述驅動馬達的輸出軸與履帶輪傳動連接。

7.根據權利要求1所述的高寒地區油田測井設備，其特征在于，所述驅動裝配板貼近固定換板的一側一體化成型有驅動內環，所述驅動內環轉動裝配在固定換板內，且所述驅動內環的外側一體化成型有多個均勻分布的驅動齒。

8.根據權利要求7所述的高寒地區油田測井設備，其特征在于，所述驅動內環的外側嚙合有傳動齒輪，所述固定換板的一側固定裝配有旋轉馬達，所述旋轉馬達的輸出軸與傳動齒輪傳動連接。

9.根據權利要求3所述的高寒地區油田測井設備，其特征在于，多個所述導向滑槽內均布設有一對緩沖氣囊，一對所述緩沖氣囊均布設在限位滑塊背離控制氣缸的一側。

10.根據權利要求9所述的高寒地區油田測井設備，其特征在于，所述驅動裝配板內開設有導氣流道，所述導氣流道與破碎收納桿相連通，所述緩沖氣囊貼近固定換板的一側固定連接有輸送氣管，所述輸送氣管與導氣流道相導通。

技術總結
本發明公開了高寒地區油田測井設備，包括：測井端頭、自適應履帶式行走結構、一對擴展式防堵機構。自適應履帶式行走結構包括固定套管，固定套管的外側開設有多個均勻分布的導向滑槽，多個導向滑槽的一側均布設有輪架，多個輪架內轉動連接有多個履帶輪。擴展式防堵機構包括固定換板，固定換板背離固定套管的一側轉動裝配有驅動裝配板，驅動裝配板的外側固定裝配有多個均勻分布的破碎收納桿，多個破碎收納桿內均滑動裝配有破碎錐。本發明的通過設置自適應履帶式行走結構，可對測井端頭進行自動行走，提高了測井端頭在井道內行走的穩定性，大大降低了井道內壁對測井端頭移動造成的干涉，提高了油田測井設備的測井穩定性與可靠性。

技術研發人員：施立志,羅兵,謝小國,季長軍,陶俊利
受保護的技術使用者：中國地質科學院
技術研發日：
技術公布日：2025/4/24
