本技術屬于隧道工程設備領域，尤其涉及一種隧道施工臺車。

背景技術：

1、在以鉆爆法施工的隧道中，一體機組，即門架式臺車，通常可以實現鑿巖、裝藥、立拱等功能，在鉆孔和裝藥之后，需要將車移到遠離爆破點的位置，避免爆破過程對人員及設備的影響。但因車體距離洞臂的距離較小，移機過程需要人左右觀察，必須小心謹慎，從而影響作業效率。

技術實現思路

1、為了解決上述技術問題，本實用新型公開了一種隧道施工臺車，能夠避免臺車在隧道內行走困難，僅需通過前進或后退操作，即可在隧道內實現安全行走。

2、本實用新型的具體技術方案如下：

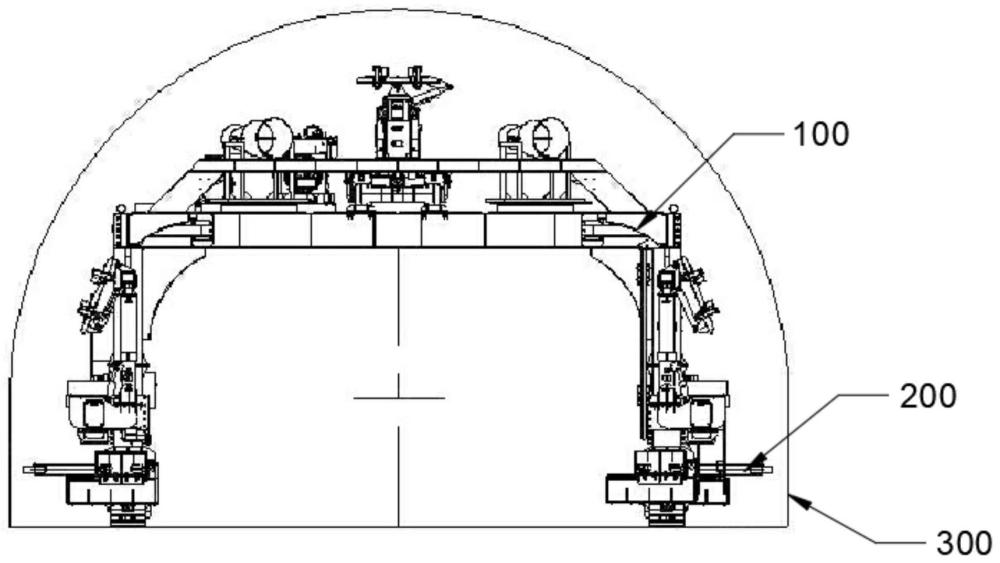

3、一種隧道施工臺車，包括：

4、車體，所述車體具有用于為車體提供轉向的行走機構；以及

5、接觸組件和擺動感應器；

6、其中，所述接觸組件包括：

7、擺動臂，所述擺動臂和車體鉸接，所述擺動臂具有接觸端部，當接觸端部接觸隧道壁時擺動臂發生偏擺；以及

8、保持機構，所述保持機構設置在擺動臂和車體之間，用于在擺動臂未接觸隧道壁時，使處于偏擺狀態的擺動臂復位；

9、其中，所述擺動感應器感應擺動臂偏擺，以驅動行走機構轉向。

10、當接觸端部和隧道壁接觸，所述擺動臂的擺動方向和車體的運動方向相反，所述擺動臂和車體運動方向上的擺動感應器產生通信，從而產生控制行走機構轉向的信號，使得車體能夠在僅采用前進或后退的操作時，使車體自適應調整運動路徑，以避免車體和隧道壁產生接觸碰撞，從而使得車體更好的在隧道內行走，避免行走困難。

11、優選的，所述擺動感應器包括兩個接觸開關，在擺動臂相對于車體擺動的方向上，兩個接觸開關分別位于擺動臂的兩側。

12、通過設置兩個擺動感應器能夠有效優化接觸組件的數量，使得在前進和后退的方向上均能夠?qū)崿F(xiàn)轉向糾偏，同時在設置較少組件的基礎上滿足具體的使用要求。

13、優選的，在擺動臂未接觸隧道壁的狀態，所述擺動臂所在直線垂直于臺車的行進方向隧道。

14、該結構簡單，容易在接觸端部觸碰隧道壁時使擺動臂和其中一個擺動感應器產生通信，使得在任意的行進方向上，更好的給予擺動臂緩沖，從而在保護接觸組件的基礎上，實現行走機構轉向。

15、優選的，在擺動臂未接觸隧道壁的狀態，所述保持機構驅動擺動臂位于兩個接觸開關之間的連線的中部，以使擺動臂至兩個接觸開關之間的距離相等。

16、在擺動臂未接觸隧道壁的狀態，由于擺動臂至兩個擺動感應器之間的距離相等，因此擺動臂在前后方向上具有相等長度的擺動路徑，該結構能夠使得車體在隧道中行進時具有較為平衡的運動，保持轉向精度一致，從而更好的實現在隧道中的運動。

17、優選的，在擺動臂未接觸隧道壁的狀態，所述擺動臂所在直線垂直于兩個接觸開關之間的連線。

18、該結構能夠更好的調節擺動臂至兩個擺動感應器之間的距離，并且在擺動臂未接觸隧道壁的狀態，更好的保持預設的距離。

19、優選的，所述保持機構包括相對設置的兩個緩沖部件，所述緩沖部件的一端和車體連接，另一端與擺動臂連接。

20、該結構簡單、易安裝，利用緩沖部件的緩沖性能，能夠給予擺動臂運動緩沖，使擺動臂安全、穩定的和擺動感應器產生通信，并且，緩沖部件能夠很好的在擺動臂未接觸隧道壁時，保持?jǐn)[動臂與其兩側擺動感應器之間的距離，從而保證車體的行進穩定性。

21、優選的，所述接觸端部被配置為滾輪。

22、所述滾輪在接觸隧道壁后，能夠繞自身軸線轉動，從而減小擺動臂和隧道壁之間的摩擦力，從而更好的使擺動臂的必要實現擺動相應的角度而同對應一側的擺動感應器產生信號，從而滿足行走機構的轉向需求。

23、優選的，所述接觸組件設置有多個，多個接觸組件沿車體的周向布置。

24、在車體的多個位置布置接觸組件，能夠在車體的前后左右各個方向上避免車體碰觸隧道壁，從而滿足在隧道內安全的前進或后退。

25、優選的，所述車體具有四處頂角，每處頂角均設置有一個接觸組件。

26、該布置方式優化了數量，能夠以盡可能少的組件滿足臺車在隧道中前進、后退的需求。

27、優選的，還包括：

28、測距傳感器，所述測距傳感器設置在接觸組件的一側，所述測距傳感器和行走機構通信連接。

29、所述測距傳感器是非接觸式傳感器，能夠測量車體的車身和隧道壁之間的距離，當所測距離小于閾值后，發出調整車身姿態的指令，控制車體轉向避免碰撞隧道壁，從而補充接觸組件轉向調整精度，并且能夠和接觸組件形成冗余設計。

30、和現有技術相比，本實用新型能夠通過接觸組件很好的提高臺車在隧道中的行走效率，在有效提升行走速度的同時，避免車體和隧道壁產生直接碰撞；本實用新型中的接觸組件能夠保持轉向精度，在擺動臂的擺動角度范圍內，穩定臺車在隧道中的行走姿態，并且避免誤轉；此外，本實用新型還通過測距傳感器補充接觸組件的功能，在形成冗余設計的同時，更好的滿足臺車在隧道中的行走需求。

技術特征：

1.一種隧道施工臺車，其特征在于，包括：

2.如權利要求1所述的一種隧道施工臺車，其特征在于，所述擺動感應器包括兩個接觸開關，在擺動臂相對于車體擺動的方向上，兩個接觸開關分別位于擺動臂的兩側。

3.如權利要求2所述的一種隧道施工臺車，其特征在于，在擺動臂未接觸隧道壁的狀態，所述擺動臂所在直線垂直于隧道臺車的行進方向。

4.如權利要求2所述的一種隧道施工臺車，其特征在于，在擺動臂未接觸隧道壁的狀態，所述保持機構驅動擺動臂位于兩個接觸開關之間的連線的中部，以使擺動臂至兩個接觸開關之間的距離相等。

5.如權利要求4所述的一種隧道施工臺車，其特征在于，在擺動臂未接觸隧道壁的狀態，所述擺動臂所在直線垂直于兩個接觸開關之間的連線。

6.如權利要求1所述的一種隧道施工臺車，其特征在于，所述保持機構包括相對設置的兩個緩沖部件，所述緩沖部件的一端和車體連接，另一端與擺動臂連接。

7.如權利要求1所述的一種隧道施工臺車，其特征在于，所述接觸端部被配置為滾輪。

8.如權利要求1所述的一種隧道施工臺車，其特征在于，所述接觸組件設置有多個，多個接觸組件沿車體的周向布置。

9.如權利要求8所述的一種隧道施工臺車，其特征在于，所述車體具有四處頂角，每處頂角均設置有一個接觸組件。

10.如權利要求1～9任一項所述的一種隧道施工臺車，其特征在于，還包括：

技術總結
本技術屬于隧道工程設備領域，公開了一種隧道施工臺車，包括車體、接觸組件和擺動感應器；所述車體具有用于為車體提供轉向的行走機構；所述接觸組件包括擺動臂和保持機構；所述擺動臂和車體鉸接，所述擺動臂具有接觸端部，當接觸端部接觸隧道壁時擺動臂發生偏擺；所述保持機構設置在擺動臂和車體之間，用于在擺動臂未接觸隧道壁時，使處于偏擺狀態的擺動臂復位；所述擺動感應器感應擺動臂偏擺，以驅動行走機構轉向。本技術能夠避免臺車在隧道內行走困難，僅需通過前進或后退操作，即可在隧道內實現安全行走。

技術研發人員：邱章令,馮懷,焦偉剛,祝克強,文永強,漆松,洪濤
受保護的技術使用者：四川藍海智能裝備制造有限公司
技術研發日：20240411
技術公布日：2025/4/24
