本發明屬于采氣工藝領域，具體涉及一種基于光纖監測的氣井排液生產管理方法及相關設備。

背景技術：

1、在氣井生產過程中，隨著生產時間的延長、生產壓力的降低以及井筒積液的加劇，主要分為高壓連續生產期、措施排液連續生產期和低壓間歇恢復壓力排液生產期三個生產階段；其中，低壓間歇恢復壓力排液生產期占?xì)饩芷谏a(chǎn)階段的60％以上，累計產氣量占?xì)饩偫塾嫯a(chǎn)氣量的40％，在氣井生產階段至關重要。

2、氣井常規間歇生產采用遠程開關井的技術降低人工量，提高工作效率，但是，關于每口井的生產制度的制定，仍需要有豐富工作經驗員工投入大量的時間進行摸索，氣井生產效率仍然不高，且經常因為制度不合理，導致氣井積液關井，造成嚴重經濟損失。

3、依靠經驗制定的生產制度主要是通過油套壓監測分析，這種方法只能粗略地反應氣井壓力有恢復，并不能準確的顯示井筒內的積液及壓力分布情況，無法根據井筒實際積液情況進行生產制度的調整。

技術實現思路

1、為克服上述技術的缺點，本發明提供一種基于光纖監測的氣井排液生產管理方法及相關設備，能夠解決利用現有監測手段無法準確掌握氣井內部積液及壓力的分布情況，導致無法實現氣井間歇生產制度的精確制定與執行的技術問題。

2、為了達到上述目的，本發明采用技術方案如下：

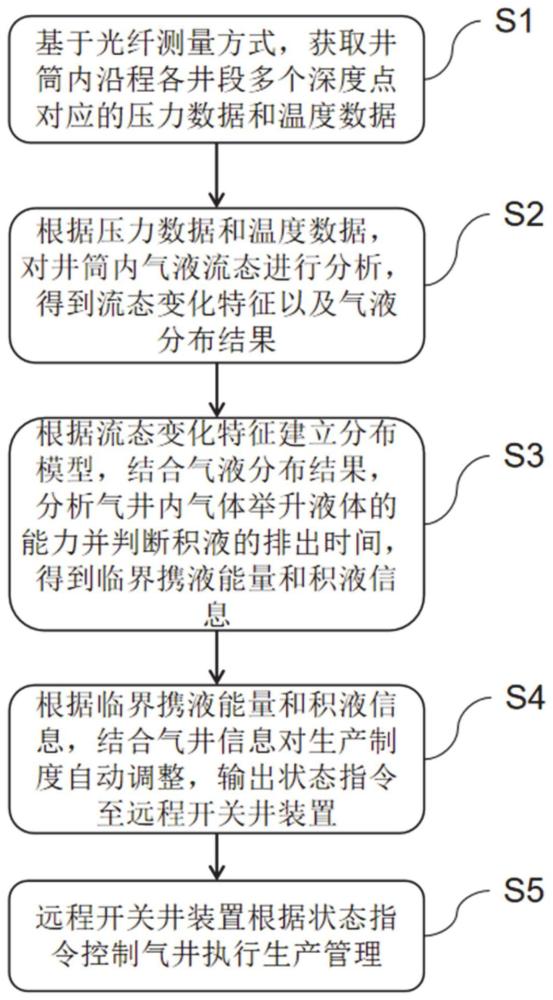

3、一種基于光纖監測的氣井排液生產管理方法，包括：

4、基于光纖測量方式，獲取井筒內沿程各井段多個深度點對應的壓力數據和溫度數據；

5、根據壓力數據和溫度數據，對井筒內氣液流態進行分析，得到流態變化特征以及氣液分布結果；

6、根據流態變化特征建立分布模型，結合氣液分布結果，分析氣井內氣體舉升液體的能力并判斷積液的排出時間，得到臨界攜液能量和積液信息；

7、根據臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，輸出狀態指令至遠程開關井裝置；

8、遠程開關井裝置根據狀態指令控制氣井執行生產管理。

9、進一步地，獲取壓力數據和溫度數據的具體步驟包括：

10、在井筒內放置光纖監測儀，利用光纖采集從井底到井口不同深度點對應的壓力數據和溫度數據。

11、進一步地，對井筒內氣液流態進行分析的具體步驟包括：

12、根據壓力數據和溫度數據，對井筒內進行純液相、純氣相、兩相流過渡區的分析、評價、判斷和顯示，得到流態變化特征以及氣液分布結果；其中，所述兩相流過渡區包括泡狀流、霧狀流、氣液混相流。

13、進一步地，所述流態變化特征包括“無液-攜液-積液”的流態變化特征，根據流態變化特征識別得到氣井積液的瞬時油套壓差采氣曲線；根據氣井積液的瞬時油套壓差采氣曲線建立分布模型。

14、進一步地，所述積液信息包括井筒內的氣液流動狀態、積液狀態與積液位置。

15、進一步地，根據臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，得到最佳的間歇開關井生產制度；根據最佳的間歇開關井生產制度生成狀態指令；將狀態指令發送至遠程開關井裝置，以控制氣井執行生產管理。

16、進一步地，所述氣井信息包括氣井井筒信息、產氣量信息和地層壓力信息。

17、一種基于光纖監測的氣井排液生產管理系統，用于實現上述基于光纖監測的氣井排液生產管理方法的步驟，包括：

18、數據采集模塊，用于基于光纖測量方式，獲取井筒內沿程各井段多個深度點對應的壓力數據和溫度數據；

19、分析模塊，用于根據壓力數據和溫度數據，對井筒內過渡區進行分析，得到流態變化特征以及氣液分布結果；

20、模型建立模塊，用于根據流態變化特征建立分布模型，結合氣液分布結果，分析氣井內氣體舉升液體的能力并判斷積液的排出時間，得到臨界攜液能量和積液信息；

21、指令輸出模塊，用于根據臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，輸出狀態指令至遠程開關井裝置；

22、指令執行模塊，用于遠程開關井裝置根據狀態指令控制氣井執行生產管理。

23、一種設備，包括：

24、存儲器，用于存儲計算機程序；

25、處理器，用于執行所述計算機程序時實現權利要求1-7任一項所述基于光纖監測的氣井排液生產管理方法的步驟。

26、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時用于實現上述基于光纖監測的氣井排液生產管理方法的步驟。

27、相比于現有技術，本發明具有有益效果如下：

28、本發明提供一種基于光纖監測的氣井排液生產管理方法，本方法通過光纖測量方式對井筒內沿程各井段多個深度點對應的壓力數據和溫度數據進行采集，進而對井筒內氣液流態進行分析，得到流態變化特征以及氣液分布結果，通過流態變化特征建立分布模型并結合氣液分布結果，分析氣井內氣體舉升液體的能力并判斷積液的排出時間，得到臨界攜液能量和積液信息，通過臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，輸出狀態指令至遠程開關井裝置；最終由遠程開關井裝置根據狀態指令控制氣井執行生產管理。

29、本方法基于光纖監測反映出井筒內部積液及壓力的分布情況，充分利用流態來判斷氣井生產制度的合理性，并與遠程開關井裝置聯動，可以及時自動調整生產制度，充分發揮氣井產能，提高氣井累計采收率和產量，延長氣井的有效生產時間，并降低人工勞動強度。

技術特征：

1.一種基于光纖監測的氣井排液生產管理方法，其特征在于，包括：

2.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，獲取壓力數據和溫度數據的具體步驟包括：

3.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，對井筒內氣液流態進行分析的具體步驟包括：

4.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，所述流態變化特征包括“無液-攜液-積液”的流態變化特征，根據流態變化特征識別得到氣井積液的瞬時油套壓差采氣曲線；根據氣井積液的瞬時油套壓差采氣曲線建立分布模型。

5.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，所述積液信息包括井筒內的氣液流動狀態、積液狀態與積液位置。

6.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，根據臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，得到最佳的間歇開關井生產制度；根據最佳的間歇開關井生產制度生成狀態指令；將狀態指令發送至遠程開關井裝置，以控制氣井執行生產管理。

7.根據權利要求1所述的一種基于光纖監測的氣井排液生產管理方法，其特征在于，所述氣井信息包括氣井井筒信息、產氣量信息和地層壓力信息。

8.一種基于光纖監測的氣井排液生產管理系統，用于實現權利要求1-7任一項所述基于光纖監測的氣井排液生產管理方法的步驟，其特征在于，包括：

9.一種設備，其特征在于，包括：

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時用于實現權利要求1-7任一項所述基于光纖監測的氣井排液生產管理方法的步驟。

技術總結
本發明公開了一種基于光纖監測的氣井排液生產管理方法及相關設備，通過光纖測量方式對井筒內沿程各井段多個深度點對應的壓力數據和溫度數據進行采集，進而對井筒內氣液流態進行分析，得到流態變化特征以及氣液分布結果，通過流態變化特征建立分布模型并結合氣液分布結果，分析氣井內氣體舉升液體的能力并判斷積液的排出時間，得到臨界攜液能量和積液信息，通過臨界攜液能量和積液信息，結合氣井信息對生產制度自動調整，輸出狀態指令至遠程開關井裝置；最終由遠程開關井裝置根據狀態指令控制氣井執行生產管理。采用本方法能夠及時自動調整生產制度，充分發揮氣井產能，提高氣井累計采收率和產量，延長氣井的有效生產時間，并降低人工勞動強度。

技術研發人員：韓強輝,王憲文,解永剛,王治國,汪雄雄,常永峰,樊蓮蓮,李辰,沈志昊,江智強,梁萬銀,周少偉,李紫莉,韓巧榮,李在順,劉洋,賴海濤,凌云,陳曉麗,邵媛,何淼,韓勇,王鴿
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/24
